Kako povezati ogrevalno baterijo v zasebni hiši

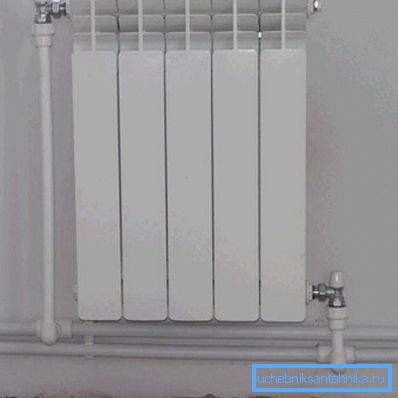

Učinkovitost ogrevalnega sistema je odvisna od številnih dejavnikov, vključno s povezavo baterij je zelo pomembno. Konec koncev, če je priključek napačen, lahko del radiatorja ostane hladen tudi pri visoki temperaturi hladila. Zato bomo v tem članku preučili, kako pravilno povezati radiatorje in v katerih primerih je treba uporabiti sheme.
Povezovalne funkcije
Načini povezovanja radiatorjev

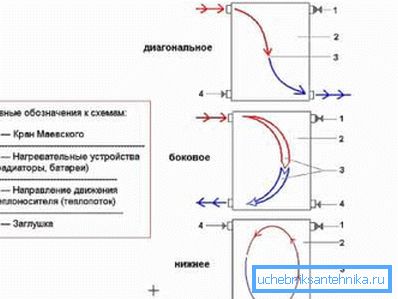

Pri gradnji ogrevalnih sistemov v zasebnih domovih se uporabljajo naslednje metode povezovanja:
| Eden od načinov | V tem primeru je dovodna cev priključena od zgoraj, povratna cev pa je priključena na isti odsek od spodaj. Ta povezovalni diagram grelne baterije omogoča, da se radiator enakomerno segreje. Vendar, če ima harmonika veliko število odsekov, bo prišlo do precejšnje toplotne izgube, zato je bolje uporabiti druge možnosti povezave. |
| Sedež in nižje | Ta metoda je odlična možnost, ko so cevi v tleh. Povezava je na ceveh, nameščenih na dnu konstrukcije, v nasprotnih odsekih. Pomanjkljivost te metode je le majhna učinkovitost, saj toplotne izgube lahko dosežejo 15 odstotkov. |
| Diagonal | Uporablja se pri povezovanju naprav z velikim številom odsekov. Ker je enostavno uganiti, je dovodna cev v tem primeru priključena od zgoraj, odvodna cev pa je od spodaj v nasprotnem odseku. Ta shema povezovanja radiatorjev v zasebni hiši prispeva k enakomerni porazdelitvi hladila in največjemu prenosu toplote iz naprav. |
Bodite pozorni! Pri uporabi termostata za ogrevanje, vzporedno z radiatorjem, je treba izvesti obvod. To vam bo omogočilo, da prilagodite stopnjo ogrevanja naprave.
Kot vidimo, so načini povezovanja radiatorjev odvisni od številnih dejavnikov, kot je način polaganja cevi, moč opreme itd. Zlasti je pomemben tip sistema. Več o vrstah ogrevalnih sistemov bomo podrobneje obravnavali v nadaljevanju.
Vrste sistemov
Na napravi sistemov ogrevanja se uporabljajo dve shemi:
- Ena cev - je najpreprostejša, saj hladilno sredstvo kroži skozi eno cev, na katero so grelne naprave priključene zaporedno. Njena pomanjkljivost je, da ne dovoljuje uravnavanja pretoka toplote. Zato prenos toplote ustreza oblikovani hitrosti, ki je bila določena med projektiranjem. Ta shema se uporablja v majhnih sistemih, tako kot pri veliki dolžini cevovoda in velikem številu radiatorjev, se naprave neenakomerno segrejejo.

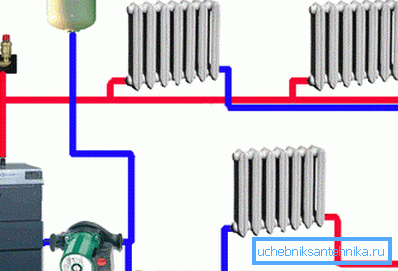

- Dvojna cev - njen pomen je, da vroča voda teče skozi eno cev, ohlajena pa se vrne k kotlu skozi drugo.. Povezava radiatorjev v zasebni hiši v tem primeru poteka vzporedno. Prednost te naprave je enakomerno segrevanje odsekov, pa tudi možnost prilagoditve prenosa toplote. Med pomanjkljivostmi je mogoče izločiti le potrebo po večjem številu cevi, oziroma stroški povečanja gradnje.
Treba je opozoriti, da je neodvisno od vrste sistema povezava radiatorjev z lastnimi rokami mogoče izvajati na dva načina:
- Glede na navpično shemo - grelna naprava je priključena na navpični dvižnik, iz katerega se izvede ožičenje do radiatorjev.
- V skladu s horizontalno shemo - hladilno sredstvo kroži skozi vodoravne cevovode.
Izbira sheme povezovanja radiatorjev je odvisna od posebnosti hiše. Na primer, če stanovanje vsebuje več nadstropij, se povezava izvede v navpičnem vzorcu.
Izbira lokacije
Pri odločitvi, kako pravilno priključiti grelno baterijo, je nujno določiti lokacijo grelnikov. Dejstvo je, da funkcija radiatorjev ne gre le za segrevanje prostorov, temveč tudi za ustvarjanje toplotnega ščita, ki preprečuje penetracijo hladu v prostor. Zaradi tega so nameščeni pod okenski okvirji.
Iz tega sledi, da morajo biti grelne naprave nameščene v krajih največjih toplotnih izgub. Zato, preden se odločite za način povezave, je treba sestaviti diagram s svojo lokacijo.
Poleg tega je pomembno, da pravilno določite razdaljo namestitve, ki omogoča največji prenos toplote iz naprav. Te razdalje bi morale biti naslednje:
| Od spodnjega dela okenske police | 100 mm |
| Od tla | 120 mm |
| Iz zidu | 20 mm |
Te predpise ni priporočljivo kršiti.

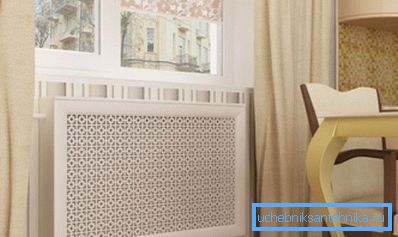

Bodite pozorni! Pravokotnik ne sme blokirati ali blokirati grelnika, saj bo to bistveno zmanjšalo učinkovitost proizvodnje toplote. V nekaterih primerih pa so radiatorji lahko prekriti z žari. Najpogosteje se to zgodi, ko grelne naprave ne spadajo v notranjost prostora.
Skupščina
Priključite gretje akumulatorja v toplo sezono, da ne ostanejo pozimi brez ogrevanja. Zato je treba vse komponente vnaprej naročiti, da hitro opravite vse delo.
Bodite pozorni! Grelne naprave je mogoče pridobiti šele po izvedbi ogrevanja. To vam bo omogočilo, da izberete pravilno lokacijo priključnih cevi. Poleg tega morate najprej izračunati svojo moč, kako je to storjeno, ki jo lahko najdete na našem portalu.
Nadaljujte z inštalacijskim delom, potrebnim po zaključku prostora.
Navodilo je naslednje:
- Če je zamenjava starih radiatorjev izvedena v zaprtih prostorih, je najprej potrebno razstaviti elemente stare konstrukcije.
- Potem je potrebno določiti lokacijo gradbenega položaja in na steno narediti ustrezne oznake. V tem primeru morate uporabiti raven gradnje, tako da je bila struktura natančno nameščena.
- Potem morate pritrditi svoje nosilce z mozniki.
- Po tem je treba napravo namestiti na nosilce v skladu z navodili, ki so običajno vključena v radiatorje.

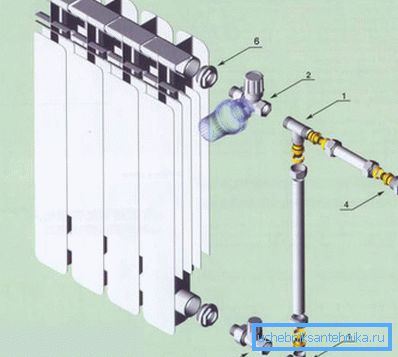

- Po namestitvi naprav jih je potrebno povezati s cevovodom. Ta postopek je odvisen od vrste cevi. Na primer, če se cevovod izvaja s plastičnimi cevmi, so radiatorji povezani s posebnim pritrdilnim elementom - "ameriški".

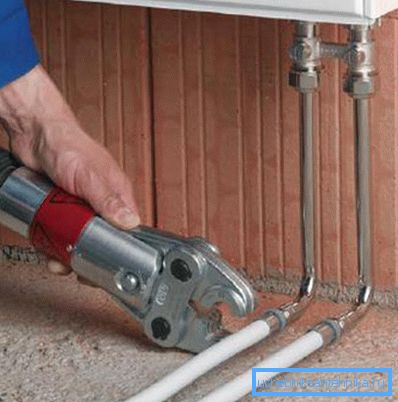

Na tej stopnji so nameščeni krogelni ventili, kot tudi Mayevski žerjavi. Treba je opozoriti, da pri uporabi grelne baterije s spodnjo povezavo ni potrebno izvajati obvoda in namestiti krmilne ventile. Slednji se praviloma uporablja v dveh cevnih sistemih z diagonalnimi in stranskimi sklepi.
Pri montaži ventilov je treba paziti, da se zagotovi enostaven dostop do njega, tudi če so radiatorji zaprti.
- Na koncu dela lahko napolnite sistem s hladilno tekočino in opravite testiranje tlaka.
Bodite pozorni! Pri načrtovanju in vgradnji ogrevanja morate upoštevati zahteve, ki vsebujejo SNiP 3.05.01-85.
V bistvu so vse glavne značilnosti priklopa grelnih baterij.
Zaključek
Sama povezava radiatorjev ni velika stvar. Vendar mora biti sistem, ki bo učinkovit, najprej pravilno sestaviti svojo shemo. Za to morate upoštevati številne dejavnike, zato je treba pripraviti projekt zelo skrbno.
V videoposnetku v tem članku lahko izberete nekaj dodatnih informacij o tej temi.
