Kako povezati radiatorje v centralnem ali avtonomnem sistemu

V tem članku si bomo ogledali trenutne načine za povezavo radiatorjev in povedali o značilnostih njihovega izvajanja. Tema članka je precejšen interes, saj širitev ponudbe ogrevalne opreme na trg pomeni potrebo po pravilni izbiri, namestitvi in ​​delovanju.

Toda, preden pove, kako priključiti grelni radiator, je treba določiti vrste ogrevalnih sistemov in njihove lastnosti.

Vrste sistemov, v katere so vključene grelne baterije

Če želite razumeti načelo priključitve baterije z lastnimi rokami, morate imeti splošno predstavo o tem, s kakšnim sistemom bo ta naprava uporabljena (glej tudi članek Radiatorji bakrenega ogrevanja: funkcije, tehnične značilnosti in postopek namestitve).

Trenutno deluje po vsem svetu na dveh načinih ogrevalnih sistemov:

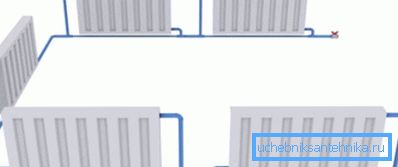

• Enotovodni sistem se praviloma uporablja v večnadstropnih stanovanjskih zgradbah. Načelo delovanja je preprosto - ogrevana voda kroži skozi eno cev, ki poteka skozi določeno število baterij.

Sistemi ene vrste cevi so najpreprostejši v smislu naprave in zato je cena njihove izvedbe nizka. Toda ta rešitev ima eno glavnih pomanjkljivosti - nezmožnost nadzora indikatorjev temperature v različnih prostorih neodvisno drug od drugega.

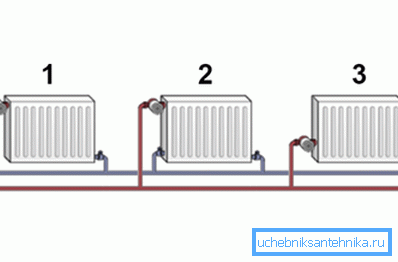

• Dvo-cevni sistem je v napravi bolj zapleten, vendar skupaj s prenosom toplote, ki ustreza normativni zasnovi, omogoča nastavitev optimalnih temperaturnih parametrov za vsako posamezno sobo.

Takšno ogrevanje se praviloma izvaja v nizkih stavbah. Načelo delovanja takega sistema je, da so vse baterije priključene vzporedno, zaradi česar je možno regulirati temperaturo v vsakem od njih posebej.

Značilnosti hladilne tekočine

Določitev najboljših možnosti za povezavo radiatorjev je potrebno upoštevati značilnosti kroženja hladilne tekočine v sistemu. Trenutno se uporabljajo dve shemi: prisilni in naravni promet.

Z naravno cirkulacijo ni posebnih zahtev za povezavo, lahko pa se uporabi tudi spodnji ali zgornji priključek, odvisno od tega, kje v sistemu je ekspanzijska posoda.

Bolj progresivna je prisilna obtočna shema, v kateri se hladilnik premika skozi sistem zaradi razlike v položaju kotla in baterij ter zaradi uporabe obtočne črpalke. Razmislite, kako pravilno povezati radiatorje v sistemu s prisilnim kroženjem.

Trenutni načini povezave

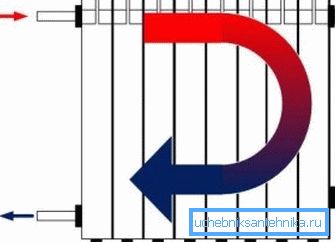

• Enosmerni način povezovanja radiatorjev vključuje povezavo z enim odsekom napajanja (dovodna cev) in povratnim (izpustna cev). V tem primeru je tok na vrhu, vrnitev pa je na dnu. Ta rešitev zagotavlja enakomerno segrevanje vseh delov vseh baterij.

Ta rešitev velja za najbolj racionalno za uporabo v enonadstropnih stanovanjskih zgradbah, kjer se uporabljajo srednje radiatorji (do 8 delov).

Pomembno: Strukture z velikim številom odsekov zahtevajo uporabo drugih metod, ki lahko preprečijo izgubo toplote v velikih baterijah.

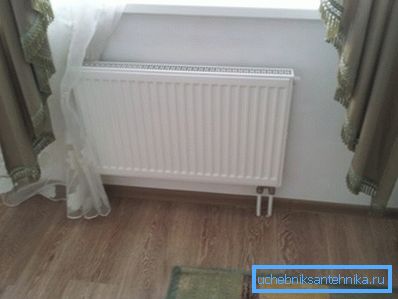

• Grelni radiator lahko uporabite s spodnjo povezavo. Takšna rešitev je pomembna, če je del cevovoda skrit pod talno oblogo. Tako iz poda gredo cevi, ki so pritrjeni na radiator na dnu ali dnu na straneh.

Prednost te metode je slaba vidljivost cevovoda. Pomanjkljivost spodnje povezave je nizka učinkovitost, saj lahko toplotna izguba s takšno povezavo znaša do 15%. Zaradi tega se lahko zgornji in spodnji del akumulatorja segreva neenakomerno.

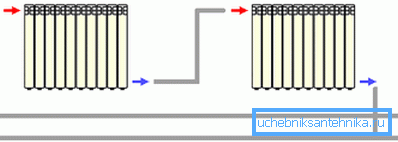

• Če je vprašanje, kako povezati radiatorje, da zmanjšate izgubo toplote z velikim številom odsekov, lahko uporabite metodo križanja (diagonalno).

Pravilna povezava je v tem primeru naslednja: dovod je pritrjen na vrhu radiatorja, medtem ko je izpustna cev na drugi strani, vendar na dnu.

Ta rešitev ima očitno prednost, saj se vsi deli nad in spodaj segrejejo skoraj enakomerno. Kadar toplotna izguba z navzkrižno povezavo ne presega 2%.

Izberite dodatno opremo za montažo

Ko se bomo odločili za načine priključitve cevi na baterije, bomo preučili, katera oprema za povezavo radiatorjev je najboljša izbira.

Ventili in komponente so izbrani in kupljeni v skladu z vrsto uporabljene grelne opreme in v skladu s shemo ožičenja.

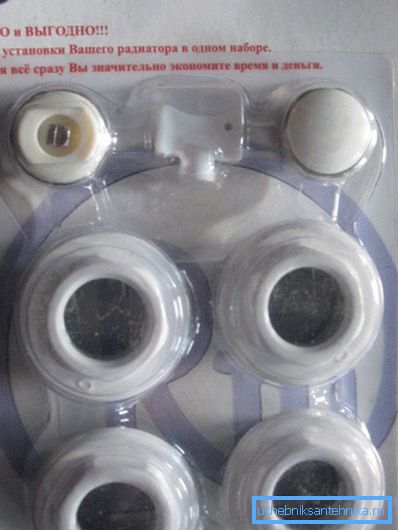

Standardni komplet za vgradnjo ogrevalnih sistemov vključuje naslednji seznam komponent:

• futorki v količini 4 kosov;
• Mayevsky's crane;
• vijak vtič;
• Paronitovye ali silikonsko tesnilo;
• stenski in talni nosilci;
• Adapterji so potrebni, če je premer cevovoda drugačen od premera vstopa na baterijo.

Razmislite, kako pravilno priključite grelni radiator.

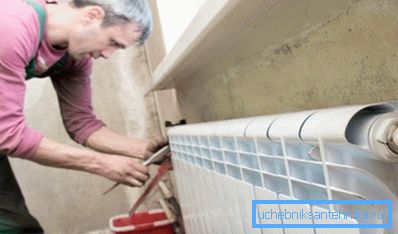

Priporočila za namestitev radiatorja

Ali ste se odločili za izbiro ene od prej navedenih metod? Ostanek še naprej nadaljuje z namestitvijo (preberite tudi članek Električni radiatorji: glavne vrste in značilnosti delovanja).

Navodila za namestitev so odvisna od uporabe radiatorjev in cevi.

• Delamo samo z uporabo posebnega orodja. Na primer, za enakomerno rezano, razrezan polipropilen ali kovinsko plastiko za montažo priključnih okov ne bi smel biti žaga, temveč poseben rezalnik cevi.
• Preden namestite nosilce in obesite baterijo, se prepričajte, da je stena tesna in močna.
• Namestitev radiatorjev (tudi aluminija) ne bi smeli izvajati sami, saj je teža znatna.
• Če ima priključna okovja tesnilni gumija, uporaba fum trakov ali vlečenja ni priporočljiva.
• Vijake je treba vijake v vijake akumulatorjev z srednjo silo, da ne bi motili niti.

Pomembno: Ob koncu namestitve se priključki obrišejo suhe in sistem napolni z vodo za preskusno vožnjo. Na mestu priključka hranimo suho prtiček, nato pa pogledamo, če na njej obstaja vlaga.

Zaključek

Zdaj, ko veste, kako priključiti grelni radiator, lahko nadaljujete z nakupom potrebnih materialov in inštalacijskih del. Imate kakšna vprašanja?

Poiščite več informacij v videoposnetku v tem članku.
