Kako pravilno povezati ogrevalni kotel

En ogrevalni kotel vam ne more zagotoviti toplote v prostoru, zato je potrebno to narediti z jermenom. Nato toplota, ki jo ustvari, lahko teče skozi cevovode do grelnih naprav, kar bo omogočilo vzdušje sob. Treba je opozoriti, da se shema cevovoda lahko razlikuje glede na vrsto grelnega kotla, ki se uporablja v sistemu, njegovo namestitev in razpoložljivost dodatne opreme. Zato ne pozabite, da ni univerzalnih možnosti.

Izbira cevi

Vsak material ima svoje značilnosti, ki vplivajo na njegovo učinkovitost. Pri izbiri cevi za vezavo kotlovnice bodite pozorni na njihove toplotne izolacijske lastnosti, težave, ki se lahko pojavijo med namestitvijo, in ali je cena izdelkov prava za vas.

Razmislite o najbolj priljubljenih rešitvah:

Kotli na trda goriva

Zasnova opreme in načelo delovanja vpliva na priključitev na ogrevalni sistem. Treba je opozoriti, da sočasno vezavo trdega goriva in električnega kotla nima lastnih odtenkov, ki vplivajo na njihovo delovanje in učinkovitost.

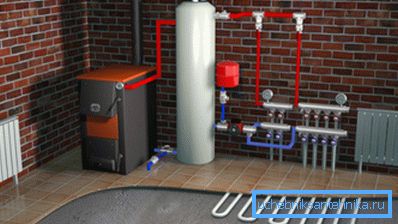

Podrobneje razmislimo o tem, kako naj bo kotel na trdno gorivo povezan z lastnimi rokami:

1. Temperatura povratka ne sme biti pod "rosiščem" ali 55 ° C. V nasprotnem primeru bo prišlo do velike količine kondenzacije. Priporočamo, da zaradi tega izdelamo vezavo lesenega kotla s trdnim gorivom z bakrom na trdni gorivo z bakrom, kar je veliko boljše od polipropilena. Ima boljšo toplotno prevodnost, tako da bo zmanjšala količino kondenzata.

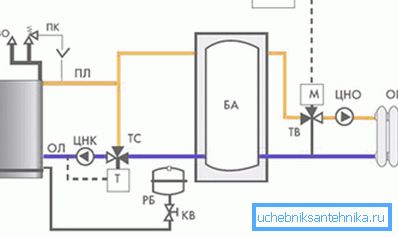

1. Če je potrebno, lahko priključite več kotlov na eno omrežje, kar bo zahtevalo dodatno opremo.. Na primer, pri povezovanju dveh lesnih kotlov na trda goriva je potreben toplotni akumulator. Ta shema se že dolgo uporablja na zahodu, kar vam omogoča, da shranite presežek toplote v poseben rezervoar, ki spominja na termo. Ko temperatura hladilnega sredstva pade, se toplota začne iztekati iz rezervoarja. Prav tako je treba v tem primeru zagotoviti dva ventila - termomiksiranje, toplotni nosilec, ki prepreči pregrevanje in subverzivno. Čeprav bo namestitev toplotnega akumulatorja zahtevala dodatne stroške, bodo na koncu vse naložbe plačale zase precej hitro zaradi ekonomičnosti porabe goriva.

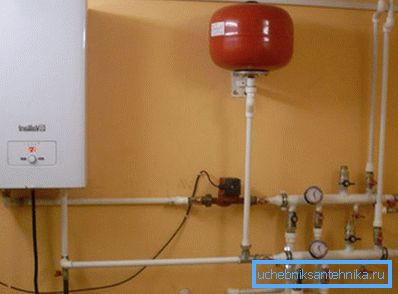

1. Uporaba pri pritrjevanju polipropilenskih cevi je mogoča pod določenimi pogoji.. Na primer, morajo biti toplotno odporni in ojačani, saj bo hladilnik vedno imel temperaturo nad 60 ° C. Dobro dokazani izdelki z optičnimi vlakni z aluminijastim drogom. Hkrati navodila za namestitev ne zahtevajo, tako kot pri bakru, električni izolaciji in ozemljitveni zanki.

Plinska oprema

V tem primeru ni pripravljenih rešitev, saj je vse odvisno od uporabe opreme za ogrevanje vode, kot tudi števila posameznih ogrevalnih sistemov.

V nadaljevanju vam ponujamo priporočila strokovnjakov:

1. Ogrevana tla in radiatorji. V tem primeru je potrebno ogrevalni kotel na plin tesno povezati z uporabo hidravlične igle ali razdelilnika vode. Kotel ogreva hladilno sredstvo in cirkulacijska oprema, nameščena v njej, neposredno pritisne neposredno na območje od njega do zbiralnika. Po puščici se za vsak ogrevalni krog uporabijo dodatne obtočne črpalke.

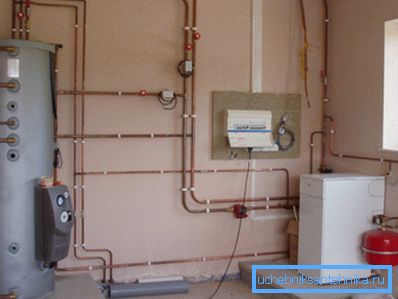

1. Vezava zidne opreme z bakrenimi cevmi poteka po izračunanem preseku cevovoda. Enako velja za cevi iz polipropilena. Toda, če je za segrevanje 60 m2 ohišja prečni prerez bakrene cevi 20 mm, mora biti premer polipropilena v razponu 25-32 mm.
2. Namestitev akumulacijskega rezervoarja je inovacija, vendar do zdaj ni postala razširjena. V tem primeru je priporočljivo, da ga uporabite za vezavo plinskega kotla v primeru uporabe litega železa. Bojijo se ostrega znižanja temperature, in akumulator toplote omogoča izravnavo takšnih vrhov.

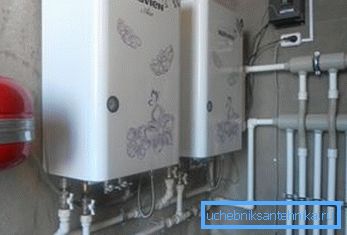

3. Za vezavo vgrajenega plinskega kotla z dvema vezjema ni potrebna dodatna oprema. Zasnova in popolnoma opremljena. Napravo morate priključiti na radiatorje ogrevalnega sistema doma. Pri vezavi plinskih stenskih kotelov z eno zanko polipropilena v ogrevalni sistem doma, delo poteka na podoben način. Samo v tem primeru se upošteva le ogrevalni sistem.

1. Pri modelih na prostem je običajno potrebna dodatna oprema. Na primer, za dvojno vezje bodo potrebne cirkulacijske črpalke, grobi in fini filtri, ekspanzijski rezervoar. Morda bo treba namestiti tudi hidravlične puščice.

Nasvet: če je na ogrevalni sistem priključen enosmerni plinski kotel s hlapljivim sistemom, mora biti nameščen obvod, ki bo krmilil kroženje hladilne tekočine, ki se po prekinitvi napajanja ne sme prekiniti.

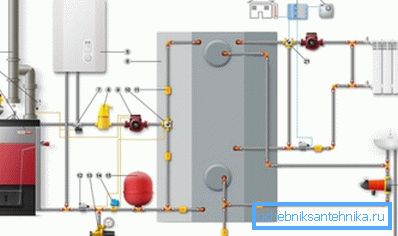

Ogrevalni kotel-električni kotel

Vezava opreme se izvaja vzporedno in zaporedno. To je potrebno za zagotovitev stalnega segrevanja hladilne tekočine v sistemu.

Če želite to narediti, naredite naslednje:

1. Glavni vir toplote je kotel na trda goriva. Zagotoviti je treba normalno segrevanje hladila skozi ves dan.
2. Ob meglici in po izgorelosti goriva se mora električni kotel avtomatično vključiti in še naprej segrevati hladilno sredstvo v sistemu, dokler se glavni kotel ne zažene ponovno.

Obstaja več načinov za dosego tega, vendar je glavna uporaba ejektorja. V tem primeru je predpogoj - kotel je treba namestiti v majhnem kotu, nato pa ne bo povratnega kroženja hladilne tekočine.

Nasvet: enako metodo lahko uporabite pri vezavi ogrevalnega kotla na pelete.

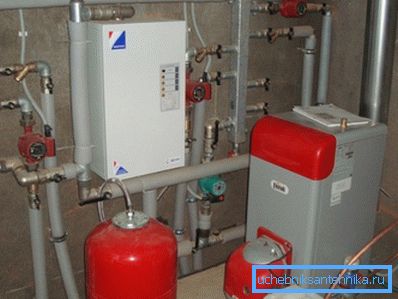

Dizelski kotli

V tem primeru je potrebna dodatna oprema, ki zagotavlja stabilno kroženje hladilne tekočine in normalno delovanje ogrevalnega sistema:

• ekspanzijski rezervoar;
• obtočna črpalka - nastavljena na povratni črti;
• zbiralnik vode - potreben, če je kotel namenjen ogrevanju velikega območja, več tal ali različnih ogrevalnih krogov.

Nasvet: pri vezavi rezervoarja za gorivo upoštevajte namestitev črpalke za gorivo in rezervoarja za gorivo.

V enem tokokrogu je možno povezati kotel na trdno gorivo in dizelsko gorivo, ki ga zaporedno zbira. Glavni vir toplote je oprema za trda goriva, ko se začne zmanjševati intenzivnost ogrevanja hladilne tekočine, se aktivira dizelski grelec.

Najnovejši modeli so opremljeni z vso potrebno avtomatizacijo, tako da bodo z ustreznimi nastavitvami minimalna intervencija v operaterju. Pred vgradnjo je potrebno opraviti predhodni izračun cevovoda opreme s toplotnim akumulatorjem.

Zaključek

Delovanje katerega koli ogrevalnega sistema za dom ali industrijsko napravo je odvisno od pravilnega vezanja vira toplote, v tem primeru grelnega kotla. Ni univerzalnih shem, zato je treba v vsakem primeru izvesti predhodni izračun.

Upoštevati je treba število ogrevalnih krogov, vgradnjo kotla - na tla ali na steno, pa tudi druge dejavnike. Če ste v dvomih o sebi, je bolje poiskati pomoč ogrevalnih tehnikov. Videoposnetek v članku vam bo pomagal najti dodatne informacije o tej temi.
