Kako priključiti grelni radiator: enopredmetne in dvovratne

Tisti, ki so se odločili za načrtovanje in izvedbo naprave za ogrevanje doma osebno, bodo morali delati skozi vse podrobnosti procesa. In če se za strokovnjake z izkušnjami s takimi deli vse zdi preprosto, potem bodo začetniki imeli veliko vprašanj, na primer, katere materiale in opremo naj uporabijo. Pogovorili se bomo o tem, kako pravilno priključiti grelec - baterijo.

Splošne informacije o sistemih ogrevanja

Pomembno je, da se najprej odločite, kako med seboj povezati radiatorje. V jeziku strokovnjakov je treba določiti, katere načine za vezavo grelnih naprav naj uporabljajo.

Za vse vrste ogrevalnih sistemov obstajata dva načina polaganja cevovodov:

• Enojna cev;
• Dvocevni

En design cevi

Sistemi, v katerih poteka prevoz tople vode kot hladilne tekočine na isti progi, so manj učinkoviti iz naslednjih razlogov:

• Praktično ne dovolite regulacije segrevanja ločene naprave;

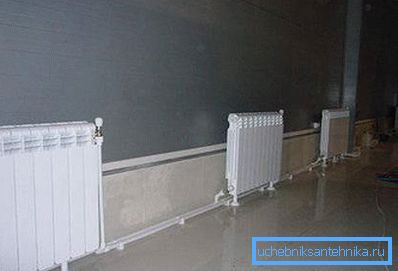

• Ker se razdalja od vira toplotnega nosilca povečuje, se njegova temperatura postopoma zmanjša in zadnji hladilnik v tokokrogu se lahko izkaže kot komaj tople ali celo popolnoma hladen;
• V nujnih primerih na katerem koli delu omrežja je potrebno popolnoma izklopiti ogrevanje.

Za vaše podatke! Edina prednost te vrste ožičenja ogrevalnih cevi v primerjavi z dvocevno - njeno nizko ceno.

Takšni enocevni ogrevalni sistemi se večinoma uporabljajo v visokih stavbah s centralizirano toplotno oskrbo potrošnikov.

Dvocevna shema

V zasebnem sektorju, da bi ustvarili avtonomne (zanke na enem odjemalskih) ogrevalnih sistemih, najpogosteje uporabljajo dvocevni sistem radiatorskih cevovodov:

• Ena od cevi, ki napaja hladilno sredstvo na napravo;
• Druga je za povratno gibanje na ogrevalni medij toplote (kotel).

Vse baterije v sistemu so vzporedno priključene, tako da sta dve liniji popolnoma ločeni in sta povezani samo na končnem radiatorju.

Shema priključitve radiatorjev z dvema cevima ima naslednje prednosti:

• Zmožnost nadzora nad segrevanjem vsake naprave v tokokrogu, kar zagotavlja ustvarjanje najbolj udobnih pogojev v različnih prostorih;
• Ne glede na razdaljo med kotlom in baterijo se vsaka naprava segreva enako;
• Če je popravilo ali zamenjava potrebna na katerem koli delu sistema, njena popolna zaustavitev ni obvezna.

Zdaj bomo govorili o tem, kako pravilno povezati grelni radiator z lastnimi rokami.

Vrste priključnih cevi na baterije

Toda najprej razmislite, kako najbolje priključiti grelni radiator na dovodne in povratne cevi.

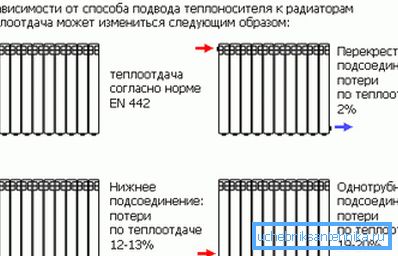

Obstajajo tri vrste radiatorskih cevi:

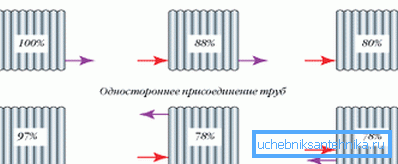

1. Stranski. S to metodo so cevovodi priključeni na eni strani radiatorja:
2. Dovod na vrhu naprave;
3. Povratno na dnu.

Bodite pozorni! Bočna povezava je najpogostejša in učinkovita vrsta priključkov radiatorjev in glavnih cevi. Vendar pa se njegova učinkovitost zmanjša, če je povezana z omrežjem naprav z velikim številom odsekov.

1. Diagonal. Ta vrsta trakov je najbolj primerna za povezovanje zelo širokih baterij (z velikim številom odsekov). Ta metoda vključuje eyeliner:
2. Napajalna cev na vrhu radiatorja, na eni strani;
3. Vrnitev plinovoda v najnižji točki na drugi strani naprave;

Bodite pozorni! Diagonalna povezava zagotavlja enakomerno porazdelitev hladila skozi napravo. Z obrnjeno diagonalno povezavo (tok od spodaj, vrnitev z vrha) se bo učinkovitost ogrevalnega sistema zmanjšala za 10%.

1. Dno. Ta način povezovanja radiatorjev z ogrevalnim vodom je manj učinkovit (10% nižji kot pri bočnem odrezu). Zato se uporablja samo za podzemno (skrito) ožičenje ogrevalnih cevovodov.

Postavitev grelnih naprav

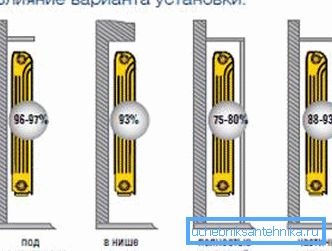

Zelo pomembno je ne le, kako povezati radiatorje med seboj, temveč tudi njihovo pravilno lokacijo glede na gradbene objekte. Tradicionalno so radiatorji nameščeni ob stenah prostorov in lokalno pod okni, da bi zmanjšali prodor hladnega zraka na najbolj ranljivem mestu.

Obstaja jasna navodila o tem v SNiP o vgradnji termalne opreme:

• Razmik med tlemi in dnom baterije ne sme biti manjši od 120 mm. Če se razdalja od naprave do tal zmanjša, bo porazdelitev toplotnega toka neenakomerna;
• Razdalja od hrbtne površine do stene, na kateri je nameščen hladilnik, mora biti od 30 do 50 mm, v nasprotnem primeru bo njegov prenos toplote moten;
• Razdalja od zgornjega roba grelnika do okenske police se ohranja v razponu od 100-120 mm (ne manj). V nasprotnem primeru je težko premakniti termične mase, kar bo oslabilo ogrevanje prostora.

Bimetalne ogrevalne naprave

Če želite razumeti, kako povezati bimetalni radiatorji, morate vedeti, da skoraj vsi ustrezajo kakršni koli povezavi:

• Imajo štiri točke možne povezave - dve zgornji in dve spodnji;
• Opremljen z vtikači in Mayevsky žerjav, skozi katerega je mogoče sprostiti zrak, zbran v ogrevalnem sistemu;

Diagonalna povezava velja za najučinkovitejše za bimetalne baterije, še posebej, ko gre za veliko število odsekov v napravi. Čeprav so zelo široke baterije, opremljene z desetimi ali več deli, niso zaželene.

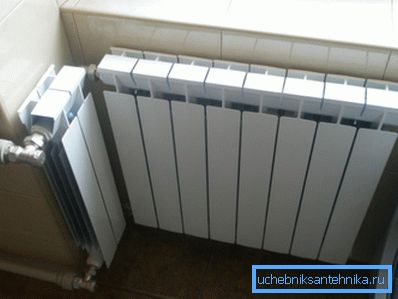

Nasvet! Bolje je razmišljati o vprašanju, kako pravilno priključiti dva sevalna ogrevalna telesa sevanja, namesto enega samega aparata 14 ali 16 delov. To bo veliko lažje namestiti in lažje čistiti.

Drugo vprašanje - kako povezati odseke bimetalnega radiatorja lahko pride pri preureditvi odsekov grelca v različnih situacijah:

• V procesu ustvarjanja novih ogrevalnih omrežij;
• Po potrebi zamenjajte neuspeli radiator z novo - bimetalno;
• V primeru slabega ogrevanja lahko baterijo povečate s pritrditvijo dodatnih delov.

Aluminijaste baterije

Zanimivo Na splošno je treba opozoriti, da je diagonalna povezava odlična možnost za vse vrste baterij. Ne veste, kako povezati aluminijaste radiatorje drug z drugim, povezati diagonalno, ne boste izgubili!

Pri zaprtih ogrevalnih omrežjih v zasebnih domovih priporočamo namestitev aluminijastih baterij, saj je tukaj lažje zagotoviti ustrezno obdelavo vode pred polnjenjem sistema. In njihovi stroški so precej nižji kot pri bimetalnih napravah.

Seveda morate poskusiti, preden povežete dele aluminijastega radiatorja, da se ponovno združite.

Nasvet! Ne žurite, da odstranite tovarniško embalažo (film) od nameščenih grelnikov do konca zaključnega dela v prostoru. S tem boste zaščitili pokrov radiatorja pred poškodbami in kontaminacijo.

Zaključek

Delovni tok ne traja veliko časa, ne potrebujete nobene posebne spretnosti ali drage opreme, lahko kupite vsa potrebna orodja v kateri koli strojni opremi. In ne pozabite, povezava vam bo dolgo in brez težav pomagala samo, če boste v svojem delu uporabljali visokokakovostne materiale in upoštevali vsa pravila za namestitev ogrevalnega sistema.

V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
