Kako uporabljati obvode v ogrevalnem sistemu

23-06-2018
Ogrevanje

Strokovnjakom za namestitev ogrevalnega sistema ni treba pojasniti, kakšen je obvod v ogrevalnem sistemu. Vsak od njih bo rekel, da je njegova naloga vzdrževati prijetno temperaturo z uravnavanjem pretoka hladila v ogrevalnem krogu tekočine. Toda navadnim ljudem ta naprava in načelo njegovega dela niso povsem jasni, in da bi to vrzel zapolnili v znanju, bomo podrobneje govorili v nadaljevanju.

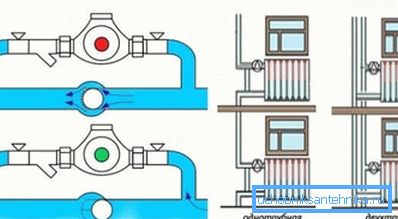

Na fotografiji - bypass v enocevnem in dvocevnem sistemu

Pregled naprave

Naši bralci, ki radi delajo z lastnimi rokami, bo zelo koristno, če želite izvedeti več o njem. Trudili se bomo izogibati zahtevnim tehničnim izrazom, tako da bodo značilnosti tega pomembnega strukturnega elementa razumljive za večino.

Bypass se imenuje skakalec med pretokom in povratkom, izdelan v obliki segmenta cevi. Običajno se uporablja za grelni radiator, katerega premer mora biti manjši od premera krmila za eno velikost. Najpogosteje je mogoče doseči cevi na 1/2. Danes je taka naprava postala nekoliko drugačna, čeprav njene začetne zmožnosti niso bile pozabljene.

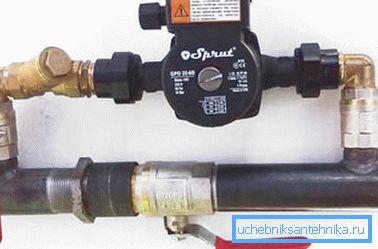

Sodoben bypass za popolno ogrevanje

Uporaba

V nadaljevanju bomo upoštevali glavne uporabe naprave:

Nastavitev hladilne tekočine
  1. Funkcionalni namen obvoda je, da v primeru uporabe samodejnega ali ročnega termostata odvečne količine hladilne tekočine vrne iz grelnih radiatorjev do dvižnika. V tem primeru se premik ogrevane tekočine skozi ogrevalni sistem pojavi vzporedno z zapiralnimi in krmilnimi ventili.
  2. Če ta element ni prisoten, ne boste mogli popravljati radiatorja, medtem ko ogrevalni krog deluje.
  3. Obvoznica vam omogoča, da pospešite postopek polnjenja ali praznjenja ogrevalnega sistema.
Brez elektrike Zlasti namestitev naprave je pomembna za sodobna ogrevalna kroga, kjer je zagotovljena cirkulacijska črpalka. Odgovor na najpogosteje postavljeno vprašanje potrošnikov v maloprodajnih verigah: "Kako bo sistem deloval, ko bo električna energija izgubljena?" Že vrsto let uporaba standardnih talnih kotlov ni zagotovila njihove odvisnosti od električne energije. Vendar pa je uporaba ogrevalne naprave obtočne črpalke povzročila hlapnost. Ko je električna energija izgubljena, priporočamo, da odklopite dovod hladilne tekočine črpalki in odprete ventil na osrednji glavni cevi. Če napravo opremite z ventilom, bo to delo opravljeno samodejno. Vse to je treba storiti, da bi sistem prenesli v način naravnega obtoka.
Kateri obvozi se uporabljajo za ogrevanje in ožičenje

Vgradnja naprav na obvodu mora biti izvedena v smeri hladilne tekočine, pri čemer sledite naslednjemu zaporedju:

  • filter - služi za odlaganje velikih in majhnih delcev, ki se lahko pojavijo v odprtem ogrevalnem sistemu in ga vnesejo iz sistema za oskrbo z vodo. Cena dela je nizka, vendar je zelo potrebna naloga;
  • kontrolni ventil - zagotavlja premik hladilne tekočine samo v eni smeri. Pri namestitvi ga morate voditi s puščico na telesu, ki označuje smer pretoka;
  • obtočna črpalka - potrebno je za prisilno črpanje hladilne tekočine skozi ogrevalni sistem.

Nasvet: pri nameščanju obvoda v dvižni vod blizu cirkulacijske črpalke morate uporabiti zaporni ventil.

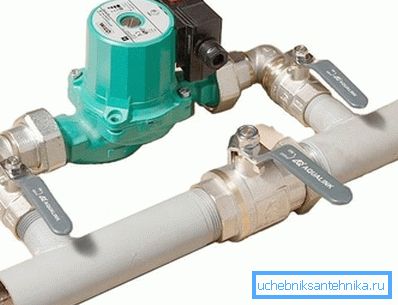

Ogrevanje z ogrevanjem z zapiralnimi ventili

Priporočamo namestitev elementa vodoravno. Nato sistem ne bo kopičil zraka, tj. ona ne bo "preobremenjena".

Uporaba pri ogrevanju z enim cevovodom

Takšen sistem je zastarel, vendar ga v hišah sovjetske gradnje še vedno pogosto najdemo. Včasih to ogrevanje deluje zelo učinkovito, zaradi česar je pozimi v stanovanjih neznosno vroče.

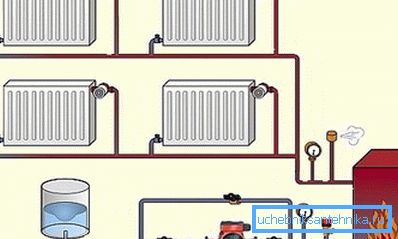

Bypass v enocevnem ogrevanju zasebne hiše

V tej situaciji lahko pomaga namestitev obvoznice.

Postopek je preprost, vendar je treba upoštevati nekatere pogoje:

  1. Obvod mora biti nameščen na največji razdalji od navpičnega dela cevi. Namesto, čim bližje radiatorju.
  2. Obvodna cev se lahko izvede neposredno na mestu namestitve od dejanske cevi, ki je povezana z varjenjem.

Nasvet: izdelek lahko kupite v pripravljeni obliki in ga namestite z navojnimi povezavami.

  1. Namestite termostat ali regulacijski ventil med obvodom in dovodom grelne baterije. To vam bo omogočilo nadzor temperature v hiši. "

Bypass in stroški energije

Namestitev naprave bo zmanjšala stroške energije. V primerjavi z delovanjem ogrevalnega sistema, kjer sta nameščeni zapiralni odsek in konvencionalni pretočni del, se v prvem primeru prostornina hladilnega sredstva, ki jo oddaja radiator, zmanjša za tretjino. Hkrati se toplotna moč grelnika zmanjša za približno 10%.

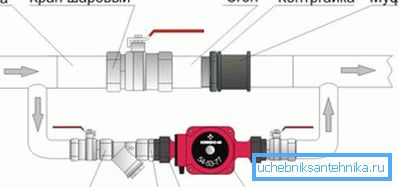

Samonastavljivi bypass v ogrevalnem sistemu

V praksi te spremembe ne bodo videti dramatične, ko se sistem resnično razlikuje od presežka toplote. Ob pravilni izbiri velikosti radiatorja je običajno določena meja učinkovitosti, ki znaša okrog 10-15%, kar v celoti pokriva zmanjšanje prenosa toplote.

Zaključek

Zato lahko rečemo, da je enostavno in primitivno na prvi pogled naprava - obvod, lahko upravičeno šteje za univerzalno. Z njeno pomočjo je v hiši mogoče ustvariti udobno bivalno okolje, hkrati pa zmanjšati račune za energijo, kar je dobra novica. Videoposnetek v članku bo omogočil iskanje dodatnih informacij o zgornji temi.
