Kako zgraditi dimnik za plinski kotel: vrstni red

Eden od potrebnih elementov vsakega ogrevalnega sistema v privatni hiši je kotel. Ta enota, ne glede na porabljeno gorivo, mora biti nameščena v skladu z določenimi zahtevami, kar zagotavlja pravilnost in varnost njegovega delovanja.

Razmislite, kako opremiti dimnik za plinski kotel, saj ima navodila za namestitev nekaj težav in odtenkov.

Značilnosti oblikovanja

Preden namestite dimnike za plinske kotle, morate sami izbrati, kupiti in namestiti. Geometrijske dimenzije in druge značilnosti dimnika so odvisne od tehničnih značilnosti ogrevalne enote (glej tudi članek Cevi in ​​fitingi prepletenega polietilena: tehnične značilnosti in lastnosti vgradnje).

Upoštevajte glavne nianse, ki jih je treba upoštevati pri načrtovanju:

1. Najpogostejši okrogli modeli. Vendar pa nihče ne prepoveduje uporabe dimnikov za kotle s kvadratnim prečnim prerezom. Glavna zahteva - notranja prostornina dimnika mora biti večja od zgorevalne komore kotla.

Če se odločite, da ostanete na okrogli cevi in ​​nato določite svojo notranjo glasnost, morate poznati notranji premer izdelka. Če na oznaki ni označena, je treba za izračun upoštevati debelino sten cevi od zunanjega premera.

Nato dobljene vrednosti nadomestimo s formulo:

S =? * d_notranji * L

Kje d_notranji - notranji premer uporabljene cevi;

L je dolžina dimnika.

Bodite pozorni! Cev za kotel s plinskim plinom mora biti širša od izhoda. V nasprotnem primeru je težko priklopiti kotel in izpušni sistem.

1. Višina dimnika je odvisna od tega, kako daleč bo od grebena strehe.

Tukaj je naslednje razmerje:

• razdalja do 1,5 metra - zgornji kos cevi mora biti daljši vsaj 50 cm;
• razdalja od 1,5 do 3 metra - zgornji rez je lahko poravnan z grebenom ali višji;
• na razdalji več kot 3 metre - v tem primeru je treba črtati črto, ki bo 10 stopinj pod vodoravno črto, ki poteka skozi najvišjo točko strehe (dimniški del ne sme biti nižji od njega).

Če se po izračunu notranje prostornine cevi izkaže, da njegov premer ni dovolj, ne bi smeli vzeti več podrobnosti, saj bo njegova cena precej višja. Priporočljivo je le nekoliko povečati dolžino strukture.

Neodvisna namestitev dimnika

Izbira možnosti namestitve

Dimniki za plinske kotle niso preveč zapleteni sistemi, vendar jih morate pri namestitvi s svojimi rokami upoštevati številne odtenke. V nasprotnem primeru kotel ne bo pravilno deloval, kar lahko privede do njegove razgradnje, v nekaterih primerih - do kopičenja izpušnih plinov v prostoru in zastrupitve ljudi.

Pred gradnjo ali namestitvijo izberite mesto, kjer boste uredili cev.

Obstajata dve glavni možnosti:

• znotraj hiše;
• zunaj stavbe.

Prva in druga možnost imata svoje prednosti in slabosti.

Upoštevajte značilnosti notranje opreme:

• če dimnik za kotel na trdno gorivo prehaja skozi ogrevan prostor, ga ne bo treba dodatno ogreti;
• obstaja nevarnost prenosa izpušnih plinov in njihovega vžiga;
• Dimne elemente je težje namestiti in popraviti v primeru okvare.

Če se odločite za namestitev izpušnega sistema zunaj hiše, potem obstajajo tudi prednosti in slabosti:

• tak dimnik je popolnoma varen med delovanjem;
• njegova zasnova je manj zapletena za namestitev;
• cev se enostavno popravi v primeru porušitve ali depresuriranja;
• Pri izbiri te možnosti se morate vnaprej odločiti, kaj je treba izolirati kotlovni dimnik, saj v nobenem primeru ni dovoljeno zamrzovanje v zimskem času.

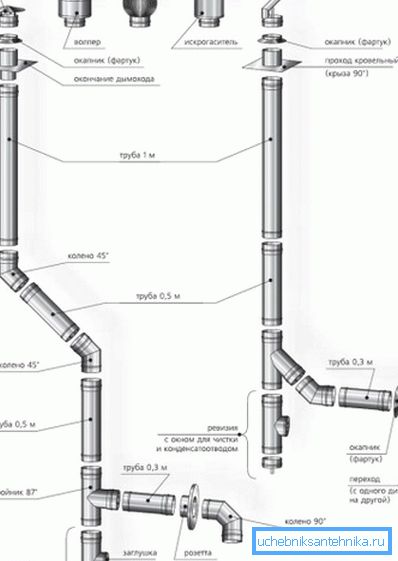

Sestavine dimnika

Cev za odstranjevanje produktov izgorevanja iz kotla na zemeljski plin sestavljajo naslednji obvezni deli:

• adapter, ki povezuje izhod iz kotla z odvodno cevjo;
• z revizijo, opremljeno z vgradnjo, ki je potrebna za odstranitev kondenzirane vlage;
• zadrge - objemke in nosilci;
• pipe (če je potrebno) - jih je treba namestiti na razdalji najmanj 2 metrov od grelnega elementa, sicer je možno zmanjšanje potiska;
• prehodne cevi;
• cevi;
• konični vrh.

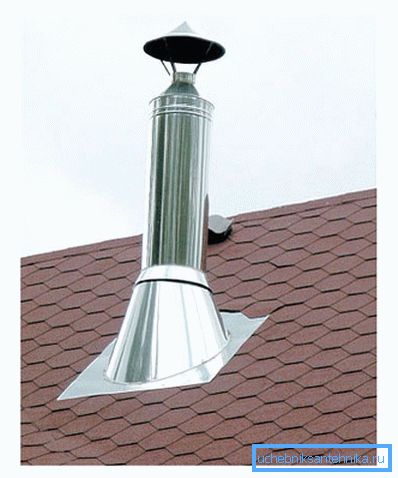

Bodite pozorni! Cev za plinski kotel mora imeti konični konec. Prepovedana je namestitev konvencionalnih loput in kapic. V ekstremnih primerih lahko rez ostane popolnoma nezaščiten.

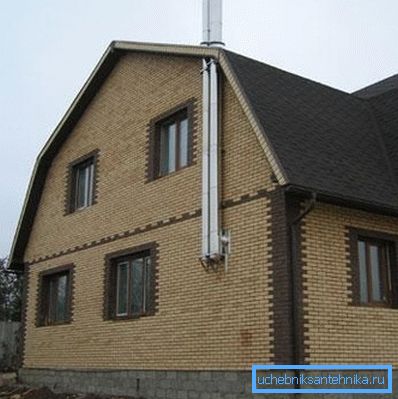

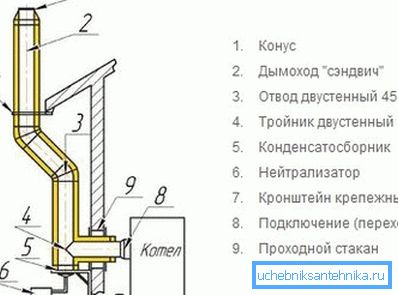

Namestitev zunanjega dimnika

Postopek namestitve izpušnega sistema izpušnih plinov zunaj hiše je naslednji:

1. Adapter je nameščen na plinski kotlovni cevi, ki bo šel skozi steno. Moralo bi se tesno prilegati v zid, tako da preden naredite luknjo večkrat skrbno preverite vse dimenzije in uporabite oznake.
2. Skozi steno dimnika se prikaže zunaj. Vsi elementi v stiku z opeko (beton) morajo biti skrbno izolirani.
3. Zunaj je revizija pritrjena na odhodni segment z vrvico na njem.
4. Montirana cev želene višine. Če želite to narediti, uporabite zahtevano število predhodno kupljenih povezav. Celotna zgradba je pritrjena na steno hiše s sponami z oklepaji. Razdalja med sosednjimi pritrdišči ne sme biti manjša od 2 metrov.
5. Takoj, ko dimnik doseže želeno višino, se na zadnji element vstavi konusni koniček.
6. Vse spoje je treba dodatno zategniti s cevnimi sponkami ali jekleno žico.
7. Priporočljivo je, da cev barva očistite z barvo, ki bo zaščitila material pred korozijo in dal cev bolj privlačen videz.

Za namestitev cevovoda je zaželeno uporabiti posebne večplastne cevi, ki ne zahtevajo dodatne izolacije. V nasprotnem primeru sami poskrbite za izolacijo.

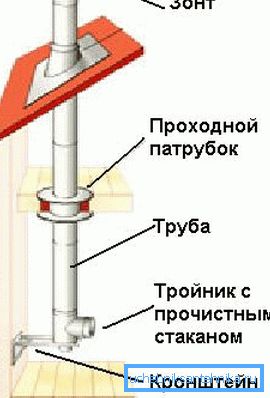

Vgradnja notranjega dimnika

Za razliko od prejšnje gradnje, tukaj pred začetkom dela je potrebno izvesti nekaj pripravljalnih dejavnosti:

• označite talne krovi in ​​streho v mestih, kjer bo prihodnji dimnik prešel;
• izrezane luknje na pravih mestih (vse dimenzije je treba skrbno preveriti, tako da so cevi za adapterje vstavljene čim močnejše).

Sam postopek namestitve je naslednji:

1. Priključku na kotlu priključimo poseben adapter.
2. Na njem je pritrjena revizija s pokrovom, kar je potrebno za čiščenje dimnika, nato pa je nameščen glavni nosilec s kovinskim listom, ki bo služil kot osnova za celotno konstrukcijo.
3. Cev namestimo z neposrednimi komponentami in drugimi potrebnimi adapterji (komolci).
4. Na mestih, kjer se cev prelazi, je potrebno uporabiti posebne cevi.
5. Točke vstopa in izstopa cevi s stropa morajo biti zaščitene s kovinskimi ploščami, katerih premer mora biti nekoliko večji od premera dimnika.
6. Vse sklepe je treba še dodatno okrepiti s sorniki ali zatesnjeno z jekleno žico.
7. Struktura je pritrjena na steno s pomočjo oklepajev.
8. Zgornji odsek cevi mora biti zaščiten s posebnim stožčastim šobom, ki preprečuje padavine in vetra v notranjost cevi.

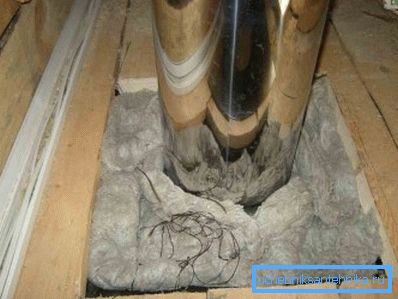

Ukrepi izolacije dimnikov

Mesta, kjer je izpušni sistem v stiku z materiali, ki se lahko zlahka vžgejo, je treba skrbno izolirati. Za to je treba cev, ki jo uporabljamo, na vseh straneh previdno obložiti z bazaltno, izolirano kovinsko folijo in ognjevzdržno mešanico. Talne obloge lahko dodatno zaščitite z mineralno volno.

Ne pozabite preveriti tesnosti šivov. Če želite to narediti, lahko pripravite milno raztopino in jo uporabite za sklepe. Videz mehurčkov bo pokazal prisotnost lukenj, ki jih je treba zapečatiti.

Zaključek

Drobilnik plinskega kotla v zasebni hiši je zelo pomemben detajl. Odvisno je ne samo od pravilnosti in učinkovitosti ogrevalnega sistema, ampak tudi od varnosti ljudi v hiši (glej tudi člen Spojke za polietilenske cevi: 6 glavnih tipov).

Več podrobnosti o namestitvi različnih ventilacijskih in izpušnih sistemov najdete v videoposnetku v tem članku.
