Kakšna je shema ogrevalnega sistema: tanke stvari

V večnadstropnih in enonadstropnih industrijskih, industrijskih, javnih in stanovanjskih zgradbah se sistemi ogrevanja zelo razlikujejo glede njihove distribucije in učinkovitosti.

Torej, taki sistemi so lahko:

• odprta in zaprta;
• odvisno in neodvisno;
• enocevne in dvocevne.

To lahko močno vpliva na končni rezultat, ko se prostor ogreje. Zdaj bomo pozorni na takšne razlike, ocenili njihove prednosti in slabosti ter vam tudi pokazali videoposnetek o tej temi.

Odpri

Načelo delovanja

Opomba Glavna značilnost odprtega sistema iz zaprtega je odprta ekspanzijska posoda, iz katere se voda izhlapi. Poleg tega so takšne konture neodvisne.

Odprti sistemi ogrevanja so neodvisni, saj hladilna tekočina kroži okrog vezja zaradi naravnega tlaka brez uporabe obtočne črpalke. V takih primerih se kot grelnik lahko uporabljajo kotli na trda goriva, vključno s plinskimi generatorji, kot tudi peči in kamini z vodnim plaščem (rezervoarji za ogrevanje).

S številom tokokrogov je shema lahko enocevna in dvocevna, vendar je treba pri namestitvi 0,01% začetne točke dobave hladilne tekočine opaziti naklon. Ker je te izračune precej težko izvesti, je mogoče izhajati iz izračuna naklona 8-10 mm na meter linearno.

Za normalno delovanje takšne konture mora biti ekspanzijska posoda nad vodoravno dovodno cevjo hladilne tekočine, da se ustvari tlak v stebru. To pomeni, da vroča voda iz kotla med ekspanzijo vstopi v vezje.

Toda, ko tlak preseže normo, ga enostavno odnesemo v ekspanzijsko posodo in ko hladilno sredstvo ohladi, se zaradi tlaka kolone vrne nazaj v vezje. Taki posodi v zasebnih domovih so praviloma nameščeni na podstrešju.

Cirkulacija vode v takih sistemih je precej počasna, vendar to omogoča enakomerno segrevanje cevi, ki mora biti v takšnih primerih premer najmanj 40 mm. Iz tega razloga so takšni obrisi najpogosteje iz jekla, čeprav so lahko tudi iz polipropilena.

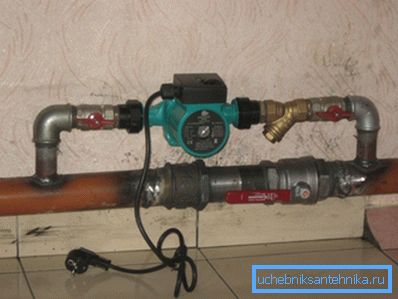

Toda navodilo sploh ne moti pri vgradnji pomožne črpalke v neodvisen sistem odprtega tipa za povečanje učinkovitosti. Kot vidite na zgornji fotografiji, na glavni cevi med hoda za črpalko je zaprt ventil.

Izklopi se in voda se začne gibati skozi cirkulacijsko črpalko, in ko se zgodi izklop zasilne luči, se odpre glavna cev in kap se prekriva. Povečanje hitrosti kroženja hladilne tekočine bistveno vpliva na učinkovitost ogrevanja prostorov.

Koristi

• Glavna prednost sistema odprtega tipa z enim ali dvema cevoma je njegova popolna neodvisnost od energetskih nosilcev tretjih oseb. (Električni vodi, dizelski ali uplinjači električni generator).
• Vgradnja odprtih sistemov ne zahteva posebnega znanja, pa tudi licence ali sprejema pri namestitvi in ​​priključitvi plinskega ali električnega kotla.
• Kotli na trda goriva ali peči, praviloma nezahtevni pri uporabi goriva - Poleg premoga in kurilnega lesa je lahko vsak organski material v suhem stanju.

Slabosti

• Voda v ekspanzijski posodi se lahko zamrzne, zato jo je treba segreti, vendar je treba dodati antifriz tako, da tekočina ni zamrznjena, strogo prepovedana.
• Kadar so na teh mestih oblikovani zračni čepi, so cevi podvržene koroziji, ker naravni tlak ne more potisniti zraka skozi. Za odstranitev vtikača morate v črpalko črpati vodo, dokler se zrak ne izprazni.
• Nizka učinkovitost.

Zaprto

Načelo delovanja

Opomba Sistemi zaprtega ogrevanja so odvisni, zato je kroženje hladilnega sredstva možno samo s pomočjo obtočne črpalke, ki teče na električni energiji, zato je odvisna od vira energije tretje osebe (električni vodi, dizelski generator ali uplinjač).

Sistemi zaprtega tipa v večini primerov delujejo iz plinskih, električnih, dizelskih in ogrevalnih kotlov na trdno gorivo in so neposredno odvisni od električne energije. Kljub kakšnemu gorivu deluje kotel, krožna črpalka deluje izključno s pomočjo električne energije.

Kljub temu so taki sistemi pridobili univerzalno odobritev in priljubljenost zaradi visoke učinkovitosti in zanesljivosti, pa tudi metode samodejnega nadzora - v izrednih razmerah na prenosnem vodu je lahko vir električne energije generator dizelskega ali uplinjača.

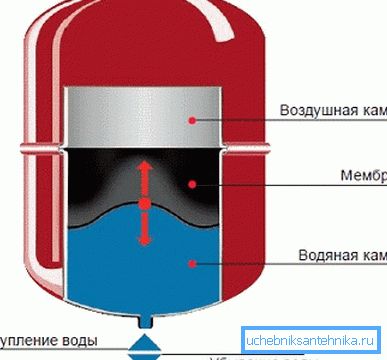

Takšen sistem deluje na principu odzračevanja ali samodejnega nastavljanja podprtega tlaka s posebnim, hermetično zaprtim ekspanzijskim rezervoarjem. Ta zmogljivost sestoji iz dveh sektorjev, ločenih z membrano iz toplotno odporne gume.

V enem predelu je zrak ali dušik (če je proizvajalec vbrizgal injekcijo), v drugem predelu pa hladilno sredstvo prehaja skozi varnostni ventil, če njegov tlak presega vnaprej določen prag. Ko se hladilno sredstvo ohladi, se tlak v sistemu zmanjša in plin stisne tekočino, ki jo je akumulirala tam iz rezervoarja nazaj v vezje.

Koristi

• Razširitveno posodo v takšnih sistemih lahko namestite kjer koli (zgoraj, na ali pod ogrevalnim krogotokom). V vsakem primeru je za kroženje tekočine odgovorna električna črpalka.
• Ni potrebe po nadzoru prostornine hladilne tekočine v sistemu (samodejno nastavljena).
• Antifriz lahko uporabite za preprečitev možnosti odmrzovanja sistema.
• Za ogrevanje tokokrog lahko uporabite rezervne kotle, na primer, poleg glavnega plinskega kotla za namestitev drugega trdega goriva ali električne enote. Tudi ti grelniki lahko skupaj delujejo kot skupina.
• Vsi sistemski parametri se samodejno prilagajajo, zato ga lahko dolgo časa pustite brez nadzora, tako da nastavite način, ki ga potrebujete.

Slabosti

• Takšni sistemi imajo višje stroške namestitve in opreme.
• Odvisnost od električne energije.

Dvojno vezje

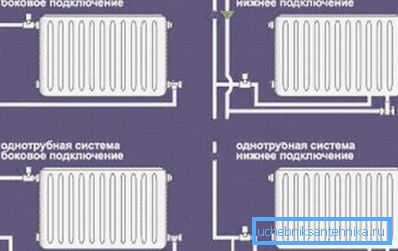

Dvodelne sheme ožičenja ogrevalnih sistemov v tem trenutku se lahko imenujejo najpogostejši za zasebni sektor, saj vam omogočajo, da vzdržujete enotno temperaturo radiatorjev po vsej hiši. Nastavitev vsake posamezne naprave se izvaja s termostatom ali običajnim ventilom, kar zmanjša pretok hladila v akumulator.

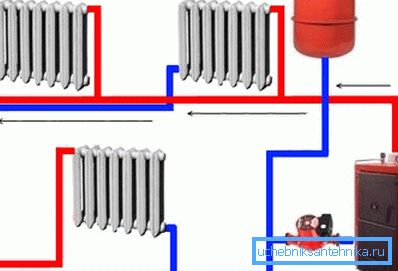

Bistvo dela dvocevnega ogrevalnega kroga je naslednje:

• toplotni nosilec iz grelca vstopi v dovodno cev;
• kjer se izmenično porazdeli na radiatorje;
• in po tem, ko tekočino preide skozi odseke naprave, vstopi že v povratno cev, skozi katero se vrne nazaj v grelnik.

Razširitveni rezervoar v takšnih primerih je lahko odprt ali zaprt - vse je odvisno od vrste sistema.

Velika prednost dvocevnega sistema je, da se hladilno sredstvo praktično ne ohladi skozi ves tok. To pomeni, da njegova temperatura ostane enaka na celotni dolžini cevi, saj ohlajena tekočina vstopi v popolnoma drugačno cev.

Krmilo je obdano na zadnjem radiatorju, kjer se lahko vrne bodisi z isto cevjo bodisi z akumulatorjem, ki praktično nima nobene razlike - to je odvisno le od enostavnosti vgradnje.

Enosmerna vezja

Enocevna vgradnja ogrevalnih sistemov je manj učinkovita, vendar so veliko cenejša. Zato jih pogosto najdemo v visokih stavbah sovjetske dobe.

V tem primeru se tok hladilne tekočine lahko izvede tako od spodaj in od zgoraj, na primer, skoraj vse hruščove hiše (največje število stavb v sovjetskem obdobju) imajo zgornji tok, vendar v brezhnevki pogosto lahko dosežete pretok hladilne tekočine od spodaj navzgor. Pogosto v hišah, opremljenih z nižjo napetostjo, kot kaže praksa, obstajajo težave z ogrevanjem.

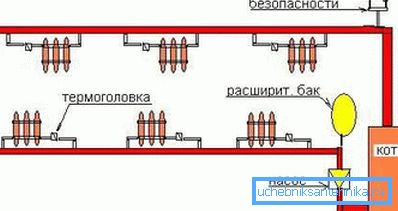

Bistvo enocevnega sistema je zelo enostavno in je sestavljeno iz naslednjega: iz tovarne CHP, centralne kotlovnice, toplotne točke (TP) ali vroče hladilne tekočine kotla, ki se izmenično distribuira na radiatorje.

Šele po prehodu skozi odseke se ohlajena tekočina ne sprošča v povratno cev, temveč pride, od koder je prišla. Izkazalo se je, da je daljinec od začetka oskrbe glede na serijsko številko, tem hladnejši bo hladilnik.

Idealen za sistem z eno zanko, je tri ali štiri radiatorje na cev - z večjo toplotno izgubo postanejo oprijemljiva. Da bi zmanjšali izgubo toplotne energije, je pred radiatorjem nameščen obvod - cevni most, skozi katerega se vrne del vroče tekočine, ne da bi prišli v del akumulatorja. To je mogoče zaradi razlike v prerezu (obvod je tanjši od glavnega).

Zaključek

Lahko (če imate določene sposobnosti) zbrati s svojimi rokami kateri koli od zgoraj navedenih ogrevalnih shem. Najpomembnejše je, da pravilno izračunamo moč kotla in grelnih naprav glede na skupno ogrevano območje.
