Kakšna je sredinska razdalja v radiatorjih: dimenzije

Razdalja med glavi radiatorja je ena od pomembnih tehničnih lastnosti, na katerih so dimenzije izdelka odvisne. Dimenzije vplivajo na možnost namestitve, še posebej, če je baterija načrtovana za postavitev v nišo ali pod okno. Pravilno izbrana velikost izdelka ne bo kršila osnovnih operativnih standardov, na katerih je odvisen običajen prenos toplote.

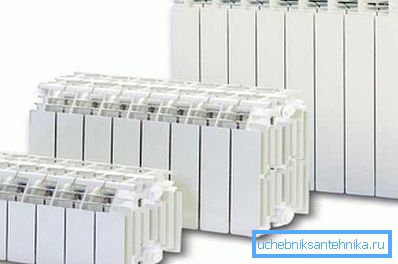

Grelniki različnih višin

Splošni pregled vrst radiatorjev in njihovih dimenzij

Obstaja več glavnih skupin radiatorjev, ki se razlikujejo po oblikovnih značilnostih:

  1. Sekcija.
  2. Panel jeklo in bimetalni.
  3. Konvektor.
  4. Avtorski modeli, po naročilu, brez podobnih oblik, vendar opravljajo svoje funkcije.

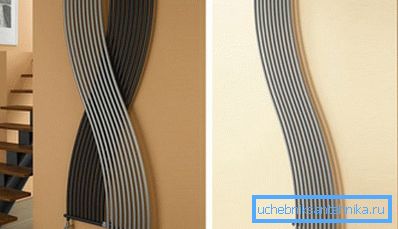

Na fotografiji - originalni grelec

Uporabljeni material in oblikovne značilnosti grelnih naprav določajo:

  • odpornost proti udarcem vode;
  • korozija;
  • maščevanje in skaliranje;
  • intenzivnost prenosa toplote in druge komponente uspeha.

Kar zadeva velikost, razlika v višini med zgornjo in spodnjo razdelilnico (sredinska razdalja) vpliva na zmožnost vgradnje grelca. Najpogosteje so nameščeni v niše pod okni, če je odpiranje oken dovolj veliko, potem se velika baterija preprosto ne prilega.

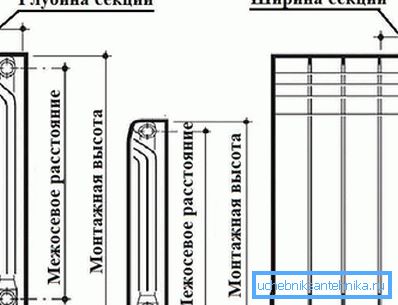

Diagram prikazuje sredinsko razdaljo

Ta parameter je še posebej pomemben za sisteme z naravno cirkulacijo. Dejstvo je, da je tlak v sistemu nastal zaradi razlike v višini med dovodom vode v akumulator in kotlom, tem višja je ta vrednost, večji je naravni tlak v ceveh.

Bodite pozorni! Na primer, sredinska razdalja radiatorjev 250 mm je smiselna, da se izbere le pod zelo nizkimi okenci. V tem primeru lahko baterijo namestite tudi pod višino okvira 50-60 cm.

Primer baterije v sobi z velikimi okni.

Panelni grelci so varjeni s tuljavnim hladilnikom med dvema rebrastima, z razmikom med njimi do 1 cm. Taka površina poveča površino ogrevane površine in prenos toplote - sevanje in konvekcijo. Skromna zmogljivost prispeva k hitremu prenosu toplote - učinkovitost doseže 75%, a se hitro ohladi.

Pomanjkanje ploščatih izdelkov je:

  • v njihovi občutljivosti na vodni kladivo, zaradi česar so neprimerni za uporabo v sistemih centralnega ogrevanja;
  • korodirajo iz kisle vode;
  • nemogoče je dolgotrajno izprazniti vodo zaradi iste korozije, vendar je že v stiku s kisikom.

Segmentne baterije so dobre možnosti za njihove konstruktivne spremembe - povečanje / zmanjšanje števila odsekov za spremembe moči ali popravila. Bimetalne naprave so nadomestile tradicionalno krhko, a trajno lito železo z visoko inertnostjo.

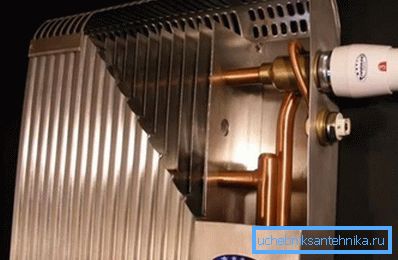

Na fotografiji - naprava bimetallicheskogo grelec

V njih hladilno sredstvo prehaja skozi jeklene cevi z aluminijastimi plavutmi z visoko toplotno prevodnostjo.

Bimetalna baterija je izvedba dveh prednosti v enem izdelku, in sicer:

  • jeklo zadrži nestabilen pritisk in agresivno okolje;
  • Aluminij takoj reagira na temperaturne spremembe.

Bodite pozorni! Od pomanjkljivosti lahko samo opozorimo na stroške. Cena bimetalnega radiatorja je lahko 2-3 krat višja od cene litega železa ali jekla.

Pri izbiri bimetalnih baterij je treba upoštevati premer navpičnih in vodoravnih kanalov, ne samo sredinske razdalje. Kar se tiče dimenzij, je najbolj priljubljen model, ki ima razliko med luknjicami 500 mm (s skupno višino grelnika 570 mm).

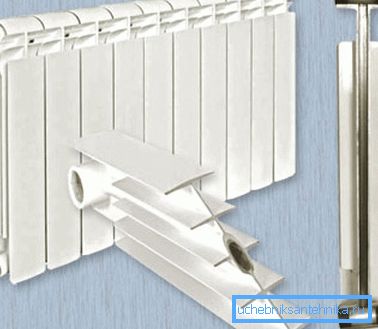

Na sliki so prikazani vodoravni in navpični kanali, če je kakovost hladila slaba, ne smejo biti preozki.

Toda v vakuumskih baterijah koncept "sredinske razdalje" preprosto ne obstaja. Dejstvo je, da uporabljajo le 1 pretočno cev, skozi katero kroži hladilno sredstvo, in doseže enakomerno segrevanje površine zaradi uparevanja vrele tekočine.

Tubularni akumulatorji - registri, vrhunski presek kompaktnosti in raznolikost oblik. Odsotnost puščanja na spojih je zagotovljena z varjenjem drobcev, vzdržijo delovni tlak do 15 atm., Vendar tanke stene slabo zadržujejo vodni kladivo. Registra je možno izdelati lastne roke in izbrati poljubno smolo med cevmi.

Preberite več o dimenziji radiatorja

V tehnični dokumentaciji za ogrevalne naprave poleg toplotne moči morajo biti označene tudi dimenzije in sredinska razdalja. Odvisno od tipa in proizvajalca se lahko dimenzije grelnikov razlikujejo.

Bimetalni radiatorji

Od vseh velikosti akumulatorjev je razdalja med kolektorji lahko odločilna - velikost izdelka, ki jo določa. In če je lahko dolžina sekcijskih naprav spremenljiva, lahko višina postane kamen spopadov. Ta parameter je označen s številko po imenu modela, na primer ALUX 200. Standardna sredinska razdalja za aluminijaste radiatorje je 350 in 500 mm, vendar se ta številka lahko spreminja od 200 do 800 mm.

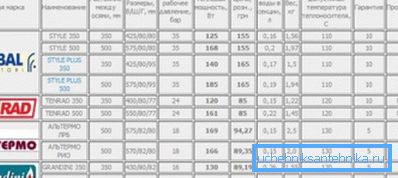

Značilnosti ogrevalnih naprav priljubljenih proizvajalcev

Na primer, v italijanskih sekcijskih modelih ALUX 200 z isto višino 245 mm in globino 100 mm je vsak odsek dolžine 80 mm z močjo 92 W. Največja dolžina je 1280 mm (16 delov) z močjo 1472 W. Model ALUX 350 z višino 395 mm ima enake dimenzije in število delov, z močjo 138 W, ALUX 500 ima višino 545 mm z močjo od 179 W.

Običajna velikost bimetalnih baterij vključuje središčne razdalje od 200 do 500 mm. Toda višina naprave se lahko nekoliko razlikuje glede na proizvajalca. Na primer, če je ta parameter 500 mm, je višina Rifar Monolit 577 mm, model Gerium Neo 560 mm.

Bimetalni radiatorji s središčno razdaljo 450 mm niso na voljo. Zato je potrebno, da je grelna naprava najbližja v velikosti.

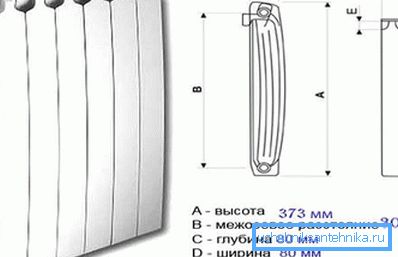

Osnovne dimenzije bimetalnega grelnika

Bodite pozorni! Če višina cevi ne ustreza sredinski razdalji, jih lahko vedno zmanjšate ali razredčite. Pomembno je le, da je prehod gladek in ne pod kotom 90 °.

Poleg dveh vodoravnih cevi oblikovanje bimetalnega radiatorja zagotavlja tudi tanjše navpične jeklene cevi, skozi katere kroži hladilnik. Toda v majhnih modelih morda ne bodo. Na primer, ko je višina ogrevalne naprave približno 20 cm, se bo dobro segrela tudi iz dveh vodoravnih cevi.

V nizkem grelniku ni potrebe po navpičnih ceveh.

Litoželezni radiatorji

Takšni modeli se štejejo za klasike in se uporabljajo že več kot 150 let, seveda pa je bil videz precej spremenjen, vendar pa ideja ostaja enaka. Ta tip akumulatorja je celo izdal ločen standard - GOST 8690-94.

V skladu s tem dokumentom je razpon razdalj med luknjicami od 300 do 800 mm, pri čemer je skupna višina naprave od 400 do 900 mm.

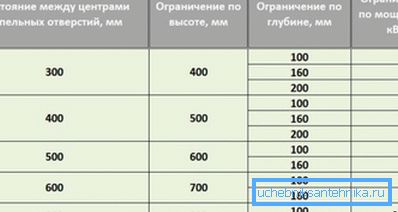

Dimenzije litoželeznih grelnih naprav

Kar se tiče sort takšnih grelnih naprav, se proizvajajo modeli z 1, 2 in 3 kanali, lahko se tudi oblike oddelkov razlikujejo. Da ne bi prišli do zamenjave pri izbiri baterije, preprosto poznate funkcije označevalne naprave.

Po GOST 8690-94 so pri označevanju takšni parametri radiatorja označeni kot:

  • njena globina;
  • razdalja med središčnimi osmi izvrtin;
  • Ker je tlak v sistemu ogrevanja pomemben, se v oznaki zabeleži tudi najvišji delovni tlak;

Bodite pozorni! Litoželezni material je krhki material, zato ne prenaša hidravličnih šokov. Če taki pojavi niso redki v ogrevalnem sistemu, je bolje, da odbijete litoželezne baterije in izberete jekleni ali bimetalni analog.

  • označuje število oddelkov, kot tudi uporabljeni standard.

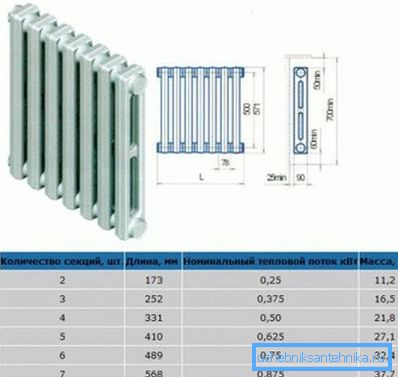

Značilnosti klasične litine železne baterije

Če želite izbrati središčno razdaljo grelnega radiatorja 450, lahko izberete baterijo s najbližjo vrednostjo tega parametra 400 mm in nekoliko zmanjšate cev. Standard ne predvideva sprostitve grelnih naprav z razdaljo 450 mm med luknjicami.

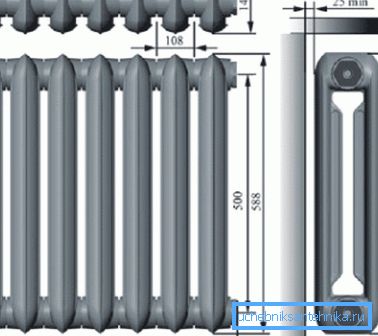

Polna velikost litega železa

Označevanje običajno označuje toplotno kapaciteto enega odsekov. Na primer, vnos MS-140M-500-0.9 pomeni, da lahko en odsek doda 140 W toplote, središčna razdalja 500 mm, delovni tlak 9 atmosfer.

Aluminijski radiatorji

Glavna razlika med aluminijastimi radiatorji in bimetalnimi radiatorji je, da so cevi, okvir, vzdolž katerega poteka hladilno sredstvo, izdelani iz aluminijeve zlitine. V bimetalni so iz jekla ali bakra, aluminij pa se uporablja samo za plavuti.

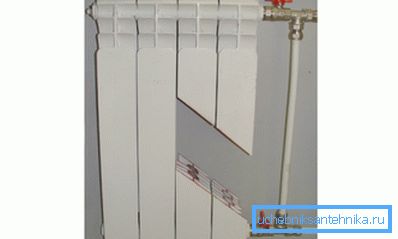

Aluminijski radiator v rezu

Kar zadeva obseg velikosti, se lahko šteje, da je najmanjša vrednost 150 mm, zgornji prag pa je omejen na 800 mm med osi odprtin za cevi.

Zato se spremembe velikosti in moč baterije:

  • otroška višina 150 mm je primerna za domove z velikimi okni, ne bo blokirala pogleda iz okna. Komplet vsebuje noge, tako da jih ni potrebno pritrditi na steno;
  • velike velikosti 700-800 mm imajo visoko temperaturo zaradi razvite površine radiatorja;
  • vendar je najbolj pogon mogoče šteti za velikost 400-500 mm med osi odprtin za bradavičke. To so baterije, ki se uporabljajo v večini stanovanj.

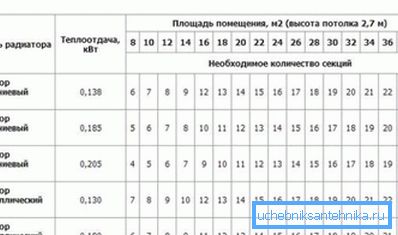

Značilnosti priljubljene aluminijaste baterije

Prav tako moramo poudariti vertikalne radiatorje. Če pod ogrodjem za postavitev grelne naprave ni zelo priročno, navodila za zasnovo prostora omogočajo, da v kotu postavite navpični radiator. To je precej majhno po širini (dobesedno 5-7 odsekov), toda tu lahko višina doseže 2 metra.

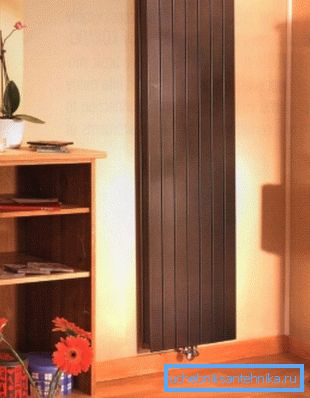

Primer visokega radiatorja

V primeru aluminijastih radiatorjev je sredinska razdalja od 1200 do 2000 mm. Res je, da je učinkovitost takega akumulatorja nekoliko nižja v primerjavi s konvencionalnim, ker se del nahaja v zgornjem delu prostora, kjer je temperatura nekoliko višja od tlaka.

Mere jeklenih radiatorjev

Skupne dimenzije panelnih jeklenih radiatorjev so v območju 20-90 cm, a aksialna razdalja 5-7 cm manj od višine. Naprave z medosno razdaljo 450 mm so izdelane, takšna standardna velikost je odsotna v litem železu, bimetalni koluti.

Jekleni radiatorji so lahko tudi navpični, največja višina v tem primeru je lahko 2-3 metra. Ampak pogosteje uporabljajo konvencionalne modele.

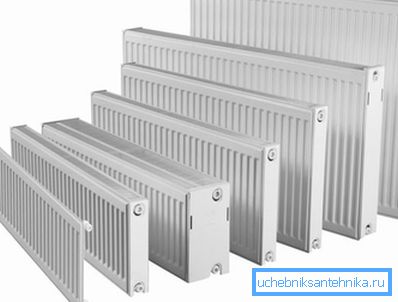

Višina in debelina jeklenih baterij se razlikujejo v širokem razponu.

Prav tako so registrirani iz jeklenih cevi (to je zaradi enostavnosti varjenja jekla in njegove trdnosti). Za to vrsto grelnikov pa ni nobenih omejitev, premer pa je izbran na podlagi želje kupca in prenosa toplote iz grelca.

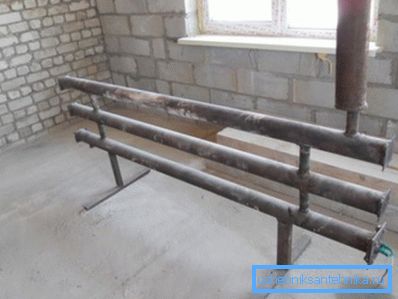

Domači register jeklenih cevi

Na koncu

Razdalja med središči je pomemben parameter v sodobnem radiatorju. Iz te velikosti je odvisna višina naprave in s tem možnost namestitve v nišo pod oknom. Območje velikosti sodobnih radiatorjev jim bo omogočilo namestitev tako v običajnem stanovanju kot tudi v velikem oknu.

Videoposnetek v tem članku vsebuje vrsto uporabnih nasvetov o izbiri ogrevalnega radiatorja za vaš dom.
