Kakšna naj bi bila shema povezovanja ogrevanja v zasebni

Pri priklopu ogrevanja v zasebni hiši se delo opravi samostojno. Hkrati obstaja več možnosti za povezovalne sheme, od katerih ima vsaka svoje prednosti in slabosti. Preden se lotite praktičnega dela, vam ne bo odveč, da se seznanite s teorijo - obstoječimi načini povezave in njihovim kratkim opisom.

Odvisna ali neodvisna shema

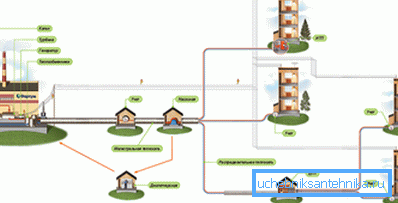

Neodvisna shema za ogrevanje zasebne hiše zagotavlja maksimalno avtonomijo. Če so v mestnem stanovanju radiatorji že vroči, potem bo v zasebni hiši za ogrevanje potreben kotel, ki nima najboljšega učinka na ceno.

Hkrati ima neodvisna različica prednosti:

• njegovo delo je mogoče urediti v širokem obsegu, ker so vsi kotli opremljeni s termostati;
• ogrevanje hiše postane popolnoma neodvisno od stanja ogrevalnega sistema, zaradi poslabšanja stanovanjskih in gospodarskih javnih skladov je to še posebej pomembno;
• lahko nadzira sestavo hladila, To vam omogoča, da podaljšate življenjsko dobo cevi in ​​radiatorjev.

Kar zadeva pomanjkljivosti, je mogoče opaziti povečane stroške v primerjavi z odvisnim analogom in povečano zahtevnostjo namestitve. Pri odvisnem izvedbi so vsa dela zmanjšana voditi cev do ravne set radiatorjev in crash v dvižni cevi, ki pa neodvisno vezni ogrevalnega krogotoka nadalje zahteva namestitev kotla, obtočno črpalko, termostatov in t. D.

Bodite pozorni! Absolutno neodvisno se lahko imenuje samo različica s kotelom na trdno gorivo in naravno cirkulacijo. V tem primeru delo ne bo potrebno niti elektrike ali plina, temveč le kurjavo, pelete ali katero koli drugo vrsto goriva.

Katere sheme je bolje izbrati

Pri načrtovanju ogrevalne naprave zasebne hiše se morate odločiti o:

• tip cirkulacije (uporabite lahko samo-teče sisteme ali pa preprosto namestite obtočno črpalko);
• ožičenje (uporabljen bo en ali dva cevni sistem).

Primerjava ogrevalnih sistemov s prisilnim in gravitacijskim kroženjem

Po imenu je jasno, da se v sistemu, ki se sam teče, kroženje zgodi brez pomoči črpalke. Njeno gibanje nastane zaradi naklona dovodnih in povratnih cevi.

Premik hladilne tekočine je naslednji:

• kotel ogreje vodo, se razširi in del se stisne vzdolž riserja;
• potem se zaradi hladne cevi hladilnik premakne v radiator, ga segreje in se odvede nazaj v kotlovnico.

Priključna shema ogrevalnega sistema z naravno cirkulacijo zahteva:

• strogo spoštovanje pobočij, je dovolj, da zagotovimo razliko reda 3-5 mm na dolžino 1 m;
• uporaba cevi velikega premera, kot posledica sistema, veliko bolj inercije kot, na primer, osrednje nasprotne.

Bodite pozorni! Če primerjamo število hladilne tekočine v sistemu s toplotno črpalko in težo, se zdi, da je v prvem primeru je znesek 2,5-3,5-krat večja (zaradi večjega premera cevi).

Uporaba obtočne črpalke vam omogoča, da:

• zagotoviti stalen tlak v sistemu in zagotoviti stabilno kroženje hladila;
• uporabite cevi manjšega premera, to zmanjša potrebno količino hladila.

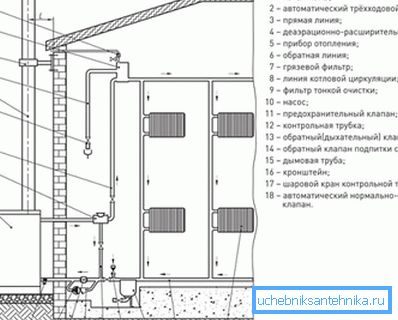

Za zasebna stanovanja in morebitno povezavo krog kombinirano ogrevanje vode - v normalnem načinu zagotavlja obtočno črpalko hladilne tekočine, in ko bo operacija izpada električne energije doseže z oži cevi. S tem načinom organizacije ogrevalnega sistema na njej postavimo obvodne cevi pred kotelom in črpalko. S pomočjo 2 pip lahko vklopite kadarkoli.

Popularne sheme

Organizirati ogrevanje v hiši na več načinov:

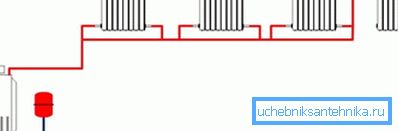

• ena verzija cevi - cena v tem primeru je minimalna, toda z vidika učinkovitosti to ni najboljša izbira. Vsi radiatorji so povezani v seriji, to pomeni, da se hladilna tekočina do zadnje baterije v obroču hranijo precej hladno. To možnost je mogoče upoštevati pri ogrevanju majhne zasebne hiše;

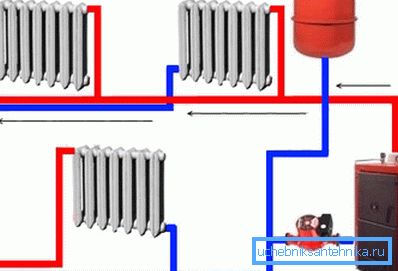

• dvocevni pretok in praznjenje sta ločeni, to pomeni, da ohlajeno hladilo ni pomešano z dovodom iz kotla;

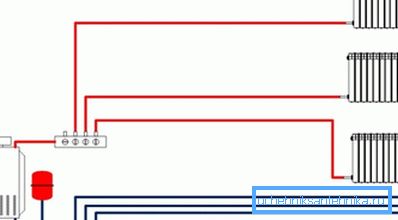

• z uporabo zbiralnika - ogrevalni priključek omogoča individualno oskrbo in odstranitev hladilne tekočine za vsak radiator.

Bodite pozorni! Pri uporabi grelnega kolektorja se stroški materiala povečujejo, ker je potreba po ceveh največja. Toda v hiši je mogoče regulirati temperaturo v širokem razponu.

Prav tako se ogrevalni sistem lahko priključi v navpični ali vodoravni smeri:

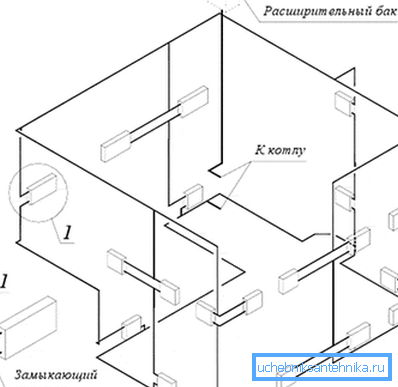

• z vertikalnim ožičenjem, je oskrba organizirana vzdolž več dvigal, na vsakem nadstropju ali več radiatorjev so priključeni na dvižno napravo;

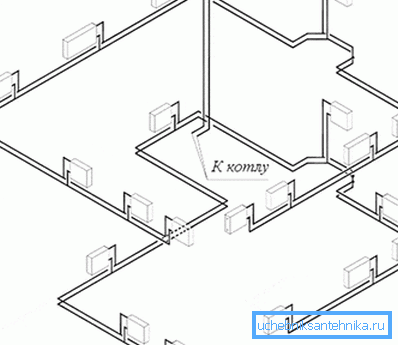

• za vodoravno postavitev riser samo 1. Na vsakem nadstropju oboda iz vodoravne cevi majhnega premera.

Ogrevalne sisteme je mogoče razvrstiti v smer premikanja hladilne tekočine:

• slepe ulice - tako imenovani sistemi, v katerih se hladilna tekočina po prehodu skozi baterijo začne premikati v drugi smeri;
• mimo - voda se premika v isti smeri kot pred baterijo.

Če je vse delo opravljeno z lastnimi rokami, potem pa je za lažje zagon ogrevalnega sistema bolje, da se z možnostjo zgornjega polnjenja ustavi. V tem primeru mora dovodna cev prinesti na podstrešje. To bo malo otežilo vzdrževanje, vendar je tveganje za zračni promet minimalno.

O uspešnosti

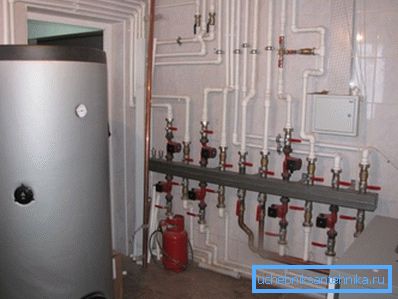

Navodila za vgradnjo ogrevanja v zasebni hiši obsegajo več točk:

• namestitev in priključitev kotla;
• Montaža risers;
• postavitev tla;
• namestitev in priključitev radiatorjev;
• preskus uhajanja

Od korakov, navedenih ločeno, je treba razlikovati med namestitvijo in povezavo radiatorjev. Če se pravila za vgradnjo radiatorja ne upoštevajo ali če možnost priključitve ni izbrana, se lahko učinkovitost ogrevanja znatno zmanjša.

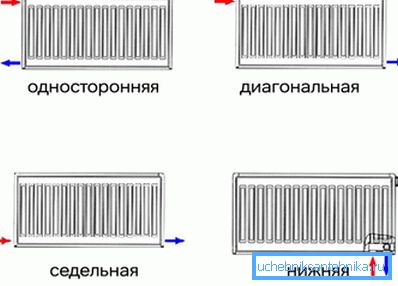

Možne možnosti za povezavo radiatorjev:

• dno - se šteje, da je najmanj učinkovit v tem primeru, dovodne in odvodne cevi priključene na radiator na dnu, obstaja velika nevarnost, da distalni konec baterije samo ne segreje;
• enostransko - vročo vodo dobiva od zgornjega dela, hladilno sredstvo se izprazni z iste strani, a od spodaj;
• sedlo - polnilna cev priključena na spodnji strani baterije in vodo odstranimo z druge strani radiatorja;
• diagonalno glede na učinkovitost se šteje za optimalno.

Povzemanje

Za majhno zasebno hišo se lahko šteje optimalna shema kombiniranega enocevnega sistema. To pomeni, da se delo v okoliščinah višje sile ne ustavi zaradi naravnega prometa. Informacije o drugih sistemih ogrevanja bodo koristne, če boste potrebovali ogrevanje velikega območja. Informacije o drugih možnostih segrevanja bodo koristne, če boste potrebovali ogrevanje velikega območja.

Video se osredotoča na vodoravni enocevni ogrevalni sistem.
