Kakšni so načini vezanja radiatorjev
Eden od korakov pri načrtovanju ogrevalnega sistema je način, kako priključiti baterije na njega ali jih povezati. Tako je mogoče povečati učinkovitost svojega dela in narediti delovanje grelnikov bolj udobno. Na primer vezanje grelnih radiatorjev s polipropilenom omogoča regulacijo njihovega prenosa toplote, pri urgentnih popravilih ali vzdrževalnih delih pa jih je mogoče hitro odklopiti iz cevovoda.
Kaj iskati
Priporočamo, da vnaprej izbirate vrste registrov in njihovo konfiguracijo, da ustvarite ogrevalni sistem v skladu z razvitim projektom.
Poleg njih mora vsebovati tudi:
- kotel;
- cevovodi;
- zaporni in regulacijski ventili;
- črpalka (če je potrebno).
Postopek vgradnje grelnih naprav ni posebej težak:
- vnaprej izberite mesto za ogrevanje po projektu;
- jih vodijo v cevovod ali cevovode;
- Priključite baterije in cevi s svojimi rokami.

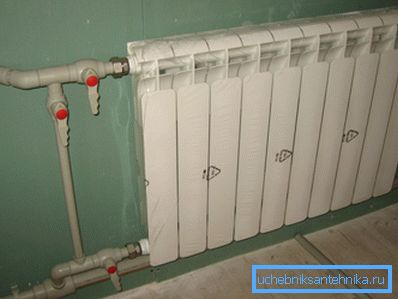

Povezava cevi iz polipropilena
Spodaj bomo preučili postopek priključitve grelnikov na ogrevalni sistem, kjer se uporabljajo PP cevi, katerih cena je danes ena najnižjih.
Trenutno je na voljo dva načina:

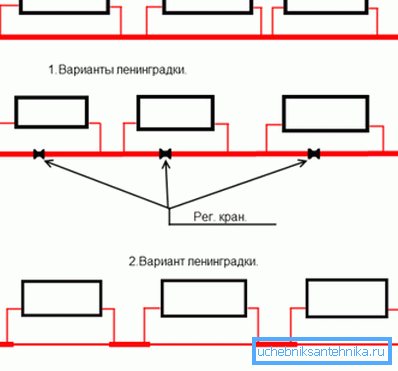

| Monotube ali Leningradka | V tem primeru hladilno sredstvo, najpogosteje z vodo, takoj vstopi v celotno zgradbo, ki teče navzdol skozi cevi, nameščene v ločenih apartmajih. Takšen sistem se pogosto uporablja v stanovanjskih zgradbah. Upoštevajte njegove pomanjkljivosti:
|

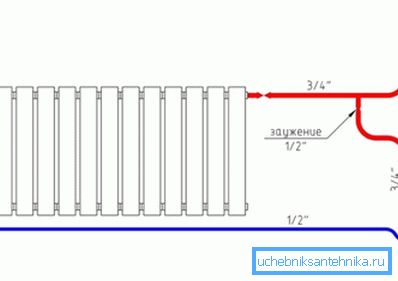

| Twin cev |
|
Oba sistema sestavljata naslednji elementi:
- radiatorji, ki imajo ventil na vrhu in vtič na dnu. V spodnjem načinu povezave je slednji nameščen na vrhu;
- prelaz za radiator;
- termostat in ventil za 2-cevni sistem;
- držalo;
- stopcock;
- matice za zaklepanje, s katerimi je sklopka in registre pritrjena;
- obvod za 2-cevni sistem;
- cevovodi iz polipropilena, polietilena, kovinoplastike ali kovine.
Načini povezovanja radiatorjev

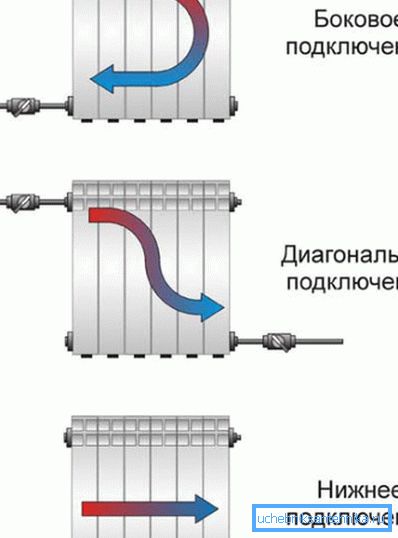

Obstajajo trije glavni načini povezave:

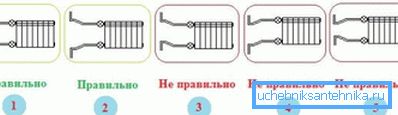

- Stransko enostransko velja za najbolj sprejemljivo. Pretok je v zgornji cevi, vrnitev je priključena na dno. Metoda omogoča največji prenos toplote, kar zagotavlja največjo učinkovitost.
Nasvet: ne priključujte spodnjega napajanja, v tem primeru je izguba moči sistema približno 8%.
- Diagonal se včasih uporablja v baterijah z dovolj veliko dolžino. V tem primeru se segrevanje pojavi enakomerno v vseh delih opreme, ne da bi pri tem nastali temperaturni razlike, kar vpliva na njihovo učinkovitost. Napajanje je priključeno na zgornji skočni zamašek na eni strani izdelka, vrnitev na spodnjo enoto na drugi strani.
Namig: v spodnjem primeru ne segajte vročo hladilno sredstvo, v tem primeru ogrevalni sistem izgubi do 10% moči.

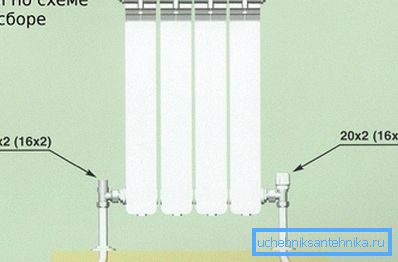

- Dno je priporočljivo uporabljati samo pri namestitvi cevi v tla. V tem primeru bo izguba moči tudi do 10%.
Namig: namestite radiatorje pod okna, ne na straneh. Pravilno opazujte razdaljo od stene in okenske police do višine in podlage.
Vrste radiatorjev
Pri vgradnji novega ogrevalnega sistema je priporočljivo uporabljati nove grelne naprave. Na trgu danes lahko ponudimo več različic registrov iz aluminija, litega železa, jekla ali kombinacij kovin.
Izbrati morate le pravi model, ki je lahko:
- Jeklo trdno in tanko ploščo, povezava s katero je mogoče le z dna ali strani.
- Sekcijski lahki aluminij ali bimetalni. Takšne baterije so povezane na vseh treh načinih, za katere je idealna polipropilenska cev.
Priporočamo zamenjavo litih železnih baterij z bimetalnimi baterijami v centralno ogrevanih stanovanjih. Imajo velik prenos toplote in prenos alkalij bolje, ki se doda hladilu. Aluminijasti ali jekleni radiatorji so najbolj primerni za neodvisno ogrevanje v stanovanju in zasebni hiši, ker je tlak v takih sistemih nizek.
Zaključek
V tem članku smo postavili nalogo, da vam povemo o načinih povezovanja različnih vrst radiatorjev s sistemom centralnega in avtonomnega ogrevanja. Od treh razpoložljivih metod - spodnjega, diagonalnega in stranskega, se slednji šteje za najbolj optimalnega.
Z njim lahko povečate učinkovitost segrevanja do 8%, v ostalih pa pade za približno 10%. Videoposnetek v članku vam bo pomagal najti dodatne informacije o tej temi.
