Kakšni so sistemi ogrevanja: voda, zrak, topla tla in

Kakšni so sistemi ogrevanja in na kakšni osnovi so razvrščeni? Seznaniti se moramo z obema preverjenim dolgoročnima operacijskima shemama, ki se uporabljajo v zasebnih in stanovanjskih stavbah, in z relativno novimi rešitvami, ki šele začenjajo pridobivati ​​popularnost. Začnimo torej.

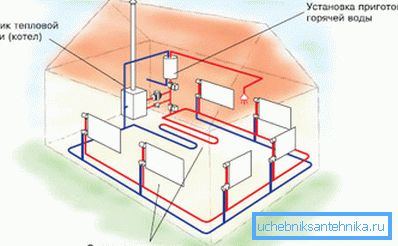

Ogrevanje vode

Te vrste ogrevalnih sistemov imajo skupno značilnost: tekočina za prenos toplote se uporablja za prenos toplote iz vira toplote v grelnike.

Opomba: v nasprotju z imenom voda te vloge vedno ne igra. Uporabljamo tudi solne raztopine, etilen in propilenglikol, uporabljeno motorno olje. Primerno so primerjali z vodo pri precej nižji temperaturi zamrzovanja, zaradi česar se ni mogoče bati odtaljevanja cevi in ​​baterij.

Gretje vode, po vrsti, se lahko razvrsti glede na dolg niz znakov.

Vir toplote

V tej vlogi je lahko:

• Kotlovnica ali CHP. Hladilno sredstvo se transportira v hišo vzdolž dveh prog termično izolirane poti (dovod in povratek); Na vhodu v hišo se montira sklop dvigala, ki stabilizira temperaturne parametre ogrevanja zaradi vključitve dela hladila v ponovni obtok. Glavna pomanjkljivost programa je velika izguba toplote med prevozom.

Bodite pozorni! Te izgube plača končni uporabnik. Zato obstaja veliko ljudi, ki želijo preklopiti iz centralnega ogrevanja na avtonomne vrste ogrevanja.

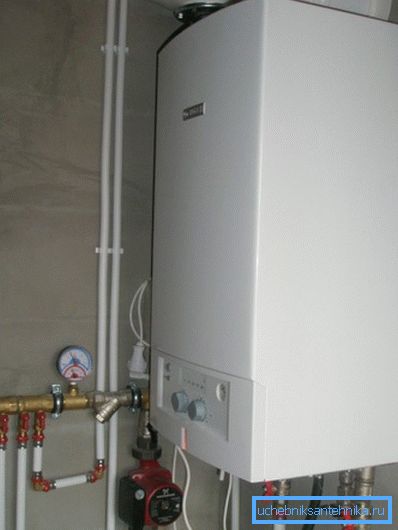

• Glavni plin. Plinski kotel zagotavlja minimalne stroške ogrevanja (okoli 70 kopecev na kilovatno uro toplote). Trenutno in v bližnji prihodnosti je to najbolj donosna rešitev. Plin v plinskih jeklenkah in plinskih rezervoarjih je veliko dražji - od 1,8 do 2,8 rublja / KW * h.

• Les za drva, premog. Stroški so nekoliko višji (1,1 - 1,4 rublja / KW * H). Glavna pomanjkljivost je nizka avtonomnost kotlov: zahtevajo periodično polnjenje in odstranjevanje pepela.
• Kotel z dizelskim gorivom, nasprotno, to ne zahteva lastnika pozornost več tednov. Pomanjkljivosti vključujejo potrebo po shranjevanju velike količine goriva, vonja, visoke ravni hrupa med delovanjem sončnega gorilnika in visokih stroškov toplote (3,2 rublja / KW * h).
• Nazadnje, električni kotli vseh vrst. (Tenovy, indukcija in elektroda) so najprimernejši v obratovanju in varni. Ne zahtevajo pogostega vzdrževanja ali odstranjevanja produktov zgorevanja. Za vse dobrine, ki jih morate plačati; v tem primeru, precej specifičen denar po stopnji približno 3,6 - 3,8 rublja na kilovatno uro.

Cirkulacija hladilne tekočine

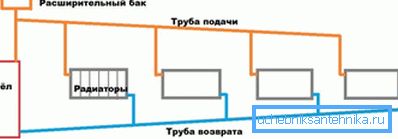

Lahko je naravno in prisilno.

Koristno: vgrajeni sistemi namestitve, ki lahko delujejo v obeh načinih. V tem primeru je vpenjanje črpalke v polnjenje velikega premera (od DN 32) opremljeno z obvodom. Potrebna je tako, da omejitev cevovoda ne zmanjša že tako nizke hidravlične glave v načinu naravnega obtoka.

Smer premikanja hladilne tekočine

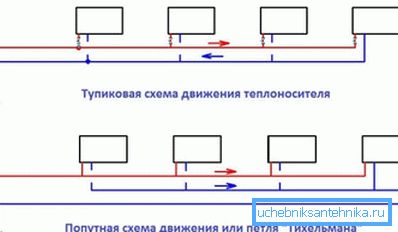

Lahko je mrtva in mimo.

1. Mrtva vrsta ogrevalnega sistema pomeni, da se hladilna tekočina v različnih delih vezja premika v nasprotnih smereh.
2. Po prometu pomeni, da voda, antifriz, olje itd. Niso v nobeni točki vezja. ne spreminjajte smeri gibanja v nasprotno smer.

Top in spodnje stekleničenje

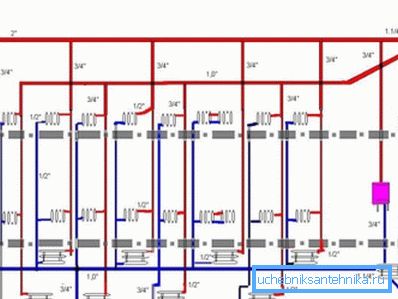

Vse je preprosto tukaj: shema z zgornjim polnjenjem predpostavlja, da je postelja za ogrevanje (vodoravna veja cevovoda, ki povezuje dvižne vode) na podstrešju, v spodnjem delu pa je povratni tok.

V primeru manjšega polnjenja sta obe kletni hiši ločeni v kleti. Dvigovalci so povezani v parih; vsak par je povezan z mostičkom v zgornjem nadstropju hiše ali v kleti.

Postavitev

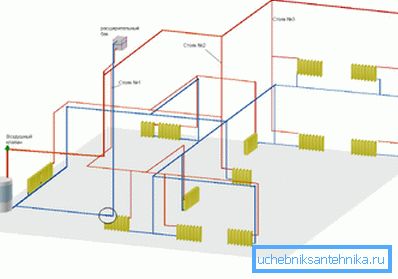

Ločite navpično in vodoravno ožičenje; zdi se, da so pojmi intuitivno razumljivi in ​​ne potrebujejo komentarjev. Vendar je treba pojasniti, da so v resničnem svetu pogostejši kombinirani tipi ogrevalnih sistemov. Na primer, v tipični stanovanjski stavbi je dvižnik vertikalna postavitev, vendar je stekleničenje vodoravno.

Priključitev grelnih naprav

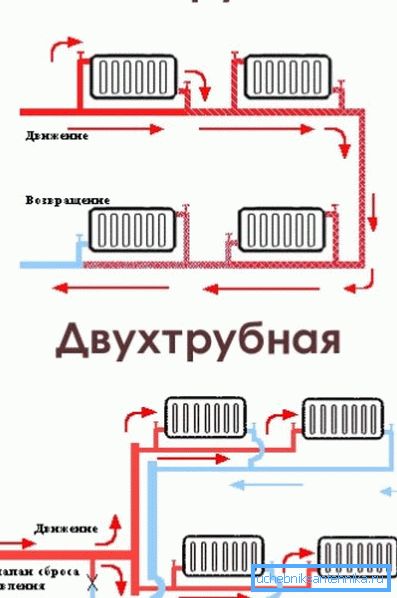

Na tej osnovi se razlikujejo enocevne in dvocevne kroge.

1. V prvem primeru je polnjenje med obtočnim in dovodnim cevovodom kotla ali hišnih ventilov v sklopu dvigala. Ogrevalne naprave jih raztrgajo ali, kar je veliko bolj razumno, se sprva vzporedno s polnjenjem.
2. Druga shema pomeni, da je vsak radiator ali konvektor skakalec med dovodom in povratnim polnjenjem.

Opomba: na splošno dvocevno vezje potrebuje dušenje vsakega instrumenta in uravnavanje sistema, ko začnete z uporabo dušilk. Navodilo je povezano z dejstvom, da bo v nasprotnem primeru celotno kroženje potekalo skozi naprave, ki so najbližje kotelu ali dvigalu, kar je preobremenjeno s odmrzovanjem radiatorjev dolgega dosega.

Exotic

Kakšno je ogrevanje poleg običajnih in široko uporabljenih shem s tekočim hladilnim sredstvom?

Airy

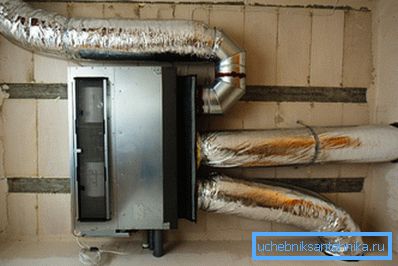

V vlogi hladila služi navaden zrak. Ker je njegova specifična toplotna kapaciteta majhna, je treba prevažati velike količine; Sistemi ogrevanja zraka pogosto kombinirajo s prezračevanjem.

Rešitev je zanimiva, če v notranjosti ni naprav za ogrevanje. Glavna pomanjkljivost je, da je skrita namestitev zračnih kanalov možna le v fazi gradnje ali večjih popravil hiše.

Topla tla

V vlogi grelca služi celotna površina tal. V ta namen se v estrih ali pod zaključno prevleko položi cev s toplotnim nosilcem, grelnim kablom ali grelcem filma. Delo se lahko enostavno opravi ročno, brez sodelovanja strokovnjakov.

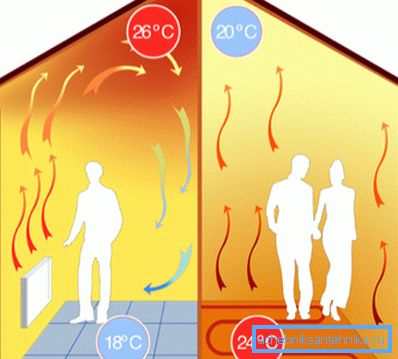

Ogrevana tla je zanimiva za njegovo učinkovitost. Ne, cena kilovatne ure toplote se ne spremeni: odvisna je le od vira toplote. Prihranki so doseženi z učinkovitejšo porazdelitvijo temperature in manj puščanjem skozi strop.

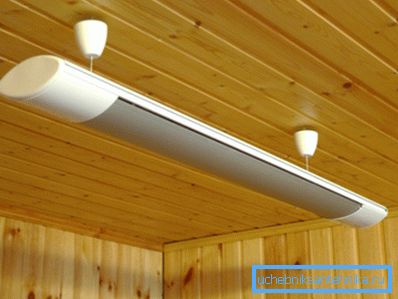

Infrardeči

Večina toplote se prenese z grelnega elementa na predmete in ljudi v prostoru zaradi toplotnega sevanja in ne konvekcije. Ker grelniki neposredno vplivajo na temperaturne receptorje prebivalcev v hiši, se temperatura v prostoru lahko zmanjša na 15-16 C brez najmanjšega neugodja. Zato spet varčujemo z energijo.

Zaključek

Seveda naš miniaturni pregled možnih rešitev na področju ogrevanja ne trdi, da je popoln. Priloženi videoposnetek bo dopolnil z uporabnimi in izobraževalnimi gradivi. Uspehi!
