Katere kolektorje zraka uporabljamo za ogrevalne sisteme

Zrak v ogrevalnem sistemu lahko moti svoje delo, poleg tega pa presežek kisika postane katalizator za korozivne procese. Čeprav se v hladilni tekočini ne pogosto pade, dodatne naprave za njegovo odstranitev ne bodo odvečne. V tem primeru uporabite posebne posode, v katere se zbirajo, in nato proizvedejo z ventilom. Tako se iz ogrevalnega krogotoka ne odstrani samo presežnega zraka, temveč se tudi tlak v njem normalizira.

Značilnosti oblikovanja

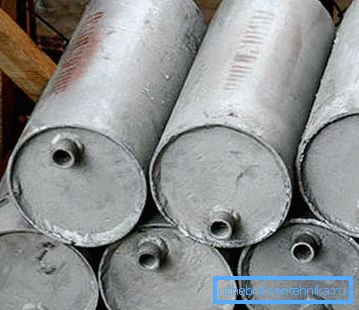

Tipične velikosti in modeli zračnih kolektorjev temeljijo na premerih črt. Podrobnejše razmislite o njihovih značilnostih in funkcionalnosti:

Akumuliran zrak se izprazni ročno ali samodejno. Cena izdelkov je odvisna od številnih parametrov, kot so dimenzije, in se zato razlikuje v različnih mejah.

Sistemi za odzračevanje zraka

Obstajata dve glavni, o katerih bomo razpravljali spodaj:

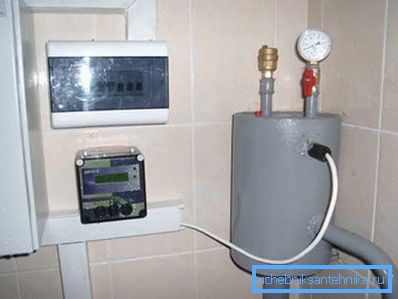

1. Samodejni sistem je bolj priročen za uporabo, med delovanjem ne potrebuje rednega vzdrževanja sprejemnika. V takšnih izdelkih je nameščen izpušni ventil, za nadzor pa se uporablja notranji hidrostatični tlak.

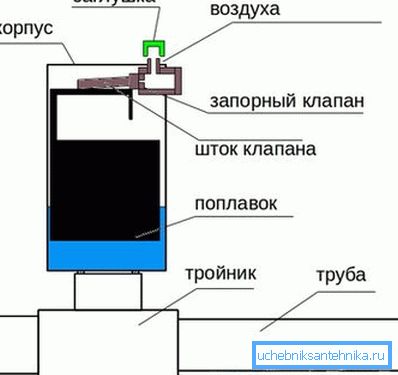

   Načelo delovanja je povezano z ravnjo plovca v plavajoči komori. Ko se zrak v rezervoarju zniža, se v izračunanem trenutku uide skozi odprtino, ki se odpre z izpušnim ventilom. Takoj, ko pritisk hladilne tekočine postane dovolj velik, se ventil zapira.

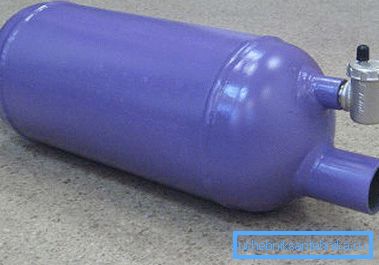

2. Ročna izvedba mora vključevati posebej izračunan razpored, ki regulira odpiranje ventila in sproščanje zračnih mase skozi celotno območje ogrevalnega kroga stanovanjske hiše.

Vrste

Rezervoarji za zbiranje zraka so:

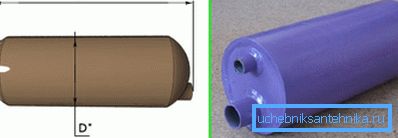

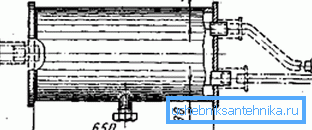

1. Teče - vgrajene so v cevovod. V vodoravnem položaju se zrak neprestano izliva s premikanjem vode v zgornji del sprejemnika. Voda v takšnih pretočnih vodoravnih zbiralnikih zraka nikoli ne zamrzne, zato navodilo omogoča namestitev teh izdelkov v neogrevane prostore. Dimenzije sprejemnika precej presegajo glavni cevovod, tako da se zrak koncentrira na vrhu sprejemnika. (Glej tudi članek Električni konvektorji: lastnosti.)

1. Nepovratni - priključeni na cevovod s pipo, ki se izprazni ločeno. V tej zasnovi zračni mehurčki ne morejo pasti v podružnico, le da gre skozi.

Vse vrste izdelkov so zasnovane za naslednje parametre:

• delovna temperatura hladila - do 150 ° C;
• tlak v tokokrogu 0,6 MPa in 1,2 MPa.

Nasvet: Prepričajte se, da so varnostni ventili vgrajeni v izdelke za izpuščanje v sili.

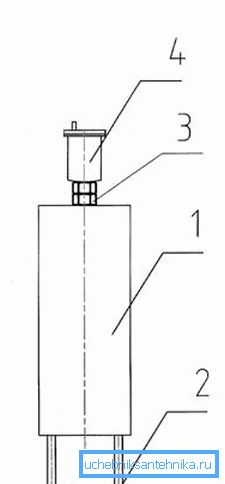

Poleg ločenih sprejemnikov uporabite centralizirano odstranjevanje zraka z zračnim kanalom. V tem primeru ponastavite zasnovo zračne zanke, v kateri je vgrajen navpični zbiralnik zraka. Proizvaja avtomatsko sproščanje zračnih mas v ekspanzijsko posodo.

Značilnosti izpusta zraka iz ogrevalnega sistema

Pri izdelavi ogrevalnega sistema z lastnimi rokami je treba zagotoviti metodo za odstranjevanje presežnih zračnih mehurčkov iz njega. Zato pred izbiro opreme priporočamo upoštevanje različnih možnosti za kroženje hladilne tekočine okoli vezja. To bo omogočilo optimalno pozicioniranje in preprečilo tehnične napake v prihodnosti.

Položaj sprejemnika je odvisen od sistema kroženja hladilne tekočine v ogrevalnem krogu.

To se zgodi:

1. Naravno - v tem primeru se hladilno sredstvo napaja pod ekspanzijsko posodo, v kateri se zbirajo vsi zračni mehurčki.

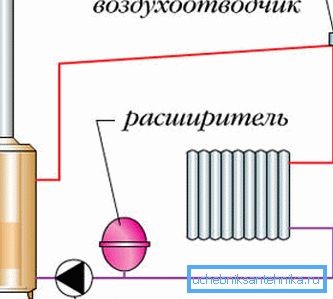

2. Prisilno, za premikanje hladilne tekočine okoli vezja z uporabo obtočne črpalke. V tem primeru je treba zrak odstraniti iz najdaljših dvižnih poti.

Namig: pri spuščanju zračne mase cevi skozi zračni vod ali konvencionalni zbiralnik zraka.

Zaključek

Zbiralci zraka so pomembni in sestavni elementi ogrevalnega sistema. Zanesljivost je odvisna od njihove pravilne namestitve in opreme z nadzornimi in upravljalnimi napravami.

Zato je pri izdelavi načrta ogrevanja stavb potrebno zagotoviti učinkovite mehanizme za odstranjevanje zračnih mase, ki bodo izboljšale cirkulacijo v sistemu, prenos toplote in tudi podaljšali njegovo življenjsko dobo. Videoposnetek v članku vam bo pomagal najti dodatne informacije o tej temi.
