Klasifikacija ogrevalnih sistemov: od običajnega do

Tema tega članka je klasifikacija ogrevalnih sistemov za različne stavbe. Raziskujemo vire toplotne energije, ki se uporabljajo v njih, metode prenosa toplote, konfiguracije gibanja hladilnih sredstev in ožičenje ogrevalnih naprav.

Pojdi torej.

Vir toplote

V tej vlogi je lahko:

• Plin. Kotli za ogrevanje s plinom zagotavljajo najnižje stroške toplotne energije. Če ni omrežja za plin, se lahko uporabljajo plinski nosilci ali cilindri.

Vendar: v tem primeru se bo cena kilovatne ure toplote močno povečala.

• Les za drva in premog. Kotli na trda goriva za te vire energije so običajno poenoteni. Njihova glavna pomanjkljivost je omejena avtonomija dela: polaganje goriva in čiščenje ašpita se zahtevata večkrat na dan.

Vendar pa lahko plinski generatorji in zgornji gorilni kotli nekoliko povečajo razdaljo med blazinicami.

• Peleti. Kotli na pelete z rezervoarji in razdeljevalci lahko v nekaj dneh dosežejo avtonomijo.

• Solarij. Tu je avtonomija že izračunana v tednih; Pomanjkljivosti vključujejo visoko raven hrupa opreme in potrebo po velikem prostorninu dizelskega goriva.
• Električna energija. Skupaj z neposrednimi ogrevalnimi napravami uporabljajo toplotne črpalke, ki uporabljajo električno energijo, ki prenese toploto iz relativno hladnega okolja (zrak, voda ali tla) v toplejšo sobo.

Tukaj je groba ocena stroškov za različne vire.

Centralni vir in porazdeljeno ogrevanje

Najpogostejša shema z enim centraliziranim virom toplote (kotel ali peč), perifernimi napravami za ogrevanje in cevovodi za prevoz toplote. Vendar pa se skupaj z njimi uporabljajo tudi porazdeljeni ogrevalni sistemi.

Primeri?

• Električno talno ogrevanje z neodvisnimi termostati.
• Električni konvektorji so nameščeni v vsaki sobi.
• Plinski konvektor z distribucijo plina po hiši.

• Neodvisni infrardeči sevalniki.
• Ogrevanje je klimatizirano z zasebnim split sistemom v vsaki sobi.

Metoda prenosa toplote

Prenos toplotne energije se lahko izvede na več načinov.

Toplotni nosilec

V tej kapaciteti se uporablja voda ali njene zmesi z etilenom in propilenglikolom, zamrzovanje pri nižjih temperaturah. Visoka toplotna kapaciteta tekočin za prenos toplote omogoča, da se izpušča z omrežjem sorazmerno majhnega prereza.

Zrak

Ogrevanje zraka pomeni, da vir toplote neposredno ogreva zrak, ki vstopa v prostor. Sistemi ogrevanja zraka pogosto kombinirajo s prezračevanjem. Glavna pomanjkljivost odločitve, ki vpliva na njegovo priljubljenost, je potreba po namestitvi zračnih kanalov velikega prečnega prereza: brez poseganja v konico, to lahko storimo samo v fazi gradnje.

Steam

Ogrevalni sistemi s pregreto paro s temperaturo 200-400 stopinj v našem času se uporabljajo izključno v industrijskih objektih. Primerni so zato, ker zaradi visoke temperature grelnikov zagotavljajo minimalne dimenzije z visokimi vrednostmi toplotne moči. Pomanjkanje pare je resna nevarnost za prebivalce ogrevanih prostorov v primeru nesreč.

Infrardeče sevanje

Tako imenovani infrardeči grelci oddajajo znaten del toplote ne v zrak okoli njih, temveč neposredno na okoliške objekte in ljudi z infrardečim sevanjem, ki leži zunaj vidnega dela spektra.

Uporaba IR oddajnikov je ekonomsko upravičena, predvsem zato, ker zmanjšuje minimalno sobno temperaturo. Zaradi neposrednega segrevanja kože v odprtih delih telesa se območje subjektivnega udobja začne že od + 15-16 ° C.

Konvekcijsko in talno ogrevanje

Poznamo iz ogrevalnega otroštvu prostor krogotoka viru točko toplote pri relativno visoki temperaturi (radiatorji, konvektorji, registri itd) imenujemo konvekcija. Vsak grelec ustvari konvekcijski tok; ti tokovi segrejejo zrak v prostoru.

Glavni problem konvekcijskega ogrevanja je, da so temperature v ogrevanem prostoru zelo neenakomerno porazdeljene.

Ne samo to: porazdeljeno je tudi neefikasno. Pod stropom je temperatura 5-8 stopinj višja kot pri ravni človeške rasti. Ali porabite veliko časa na stropu?

Eden od stranskih učinkov pregrevanja zraka v bližini stropa je močno povečanje uhajanja toplote skozi strop. Toplotne izgube so neposredno sorazmerne temperaturni delti med stranicami ovojnice stavbe.

Alternativa konvekcijskemu ogrevanju je toplo dno. Talna površina se ogreva na temperaturo 25-35 stopinj s kablom, grelnikom filma ali cevi z vodo.

Kot rezultat:

• Najvišja je temperatura, kjer je potreba - na ravni tal.

• Termalna zavesa, ki preprečuje zamrznitev sten, tvori okrog celotnega perimetra prostora.
• Z zmanjšanjem povprečne temperature v prostoru je zagotovljeno znatno prihranek energije.

Ogrevanje vode

V primeru uporabe tekočega hladila je razvrstitev ogrevalnega sistema možna z več drugimi parametri.

Srednja in avtonomna

V sistemih DH je vir toplote CHP ali kotlovnica. Toplotni nosilec - tehnična voda - se transportira preko ogrevalnih vodov; je kroženje v ločenih vezjih zagotovljeno z razliko med navojnim in povratnim navojem.

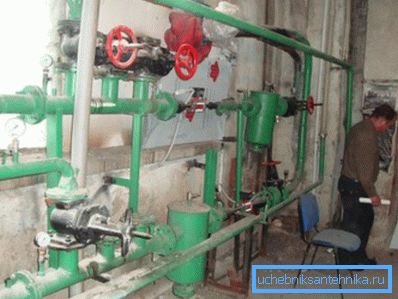

Funkcijo povezave med avtocesto in ogrevalnim sistemom stavbe opravlja dvigalo vozlišče.

V njem:

• Razlika med niti je izravnana. Na progi doseže 3-6 kgf / cm2; hkrati pa je za stabilno kroženje vezja v razumni velikosti zadostna kapljica 0,2 kgf / cm2.
• Zagotavljamo vključitev dela volumna hladilne tekočine iz povratnega kroga v ponovno cirkulacijo. Tako se zmanjša temperaturna razlika med najbližjim vozliščem dvigala in najbolj oddaljenimi napravami za ogrevanje.
• Reguliran je način obratovanja sistema oskrbe s toplo vodo (dovod tople vode). V odvisnosti od temperature dovoda se sanitarna voda napaja iz neposredne ali povratne navoje.

V primeru avtonomnega sistema se ukvarjamo z zaprto zanko, napolnjeno s konstantnim nosilcem toplote in ni povezana z zunanjimi predmeti. Vroča voda ni vzeta iz vezja.

Obtočna stimulacija

V sistemu DH se hladilno sredstvo poganja razlika med nitmi. Kaj pa avtonomni krogi?

Obstajata dve možnosti.

1. V sistemu s prisilnim cirkulacijom ga zagotavlja cirkulacijska črpalka - naprava z relativno nizko močjo, pogosto s stopinjsko ali gladko prilagoditvijo zmogljivosti.
2. Gravitacijski sistemi delujejo zaradi razlike v gostoti med ogrevanim in hladnim hladilnim sredstvom. Od kotla se dvigne vzdolž tako imenovanega pospeševalnega kolektorja in se počasi vrača skozi radiatorje, sprošča toploto na poti.

Koristno: težko je nadgraditi gravitacijski sistem, da bi pospešil cirkulacijo v njem z namestitvijo obtočne črpalke v krog z lastnimi rokami. Navodilo je precej preprosto: polnjenje je prekinjeno s pomočjo ventila ali nepovratnega ventila, na kateri koli strani pa so vstavki vstavljeni v črpalko. Stranske stranice so opremljene z zbiralnikom pred črpalko in parnim zapornim ventilom.

Enosmerni in cevni sistemi

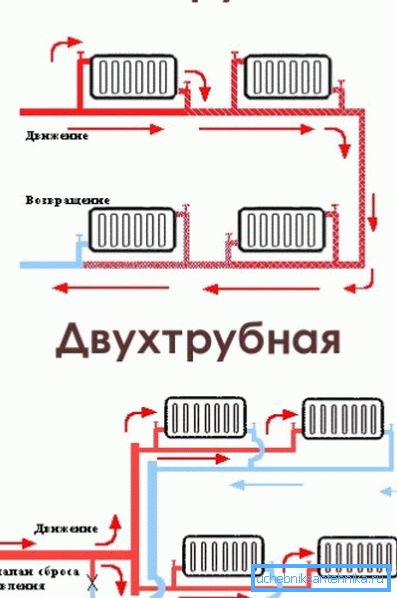

Postavitev hladilne tekočine na grelne naprave je lahko enoklepna in dvovrstna. V prvem primeru radiator zlomi edino polnjenje ali, bolj racionalno, seka vzporedno z njim. V drugem je vsak grelnik skakalec med dovodnimi in povratnimi cevmi.

Pomembna točka: v drugem primeru sistem zahteva obvezno izravnavo - nastavitev prepustnosti baterij z dušilnimi ventili. Brez njega radiatorji daleč od kotla preprosto ne bodo delovali.

Navpično in vodoravno

Leningradka - enocevni obroč okoli oboda hiše z vgrajenimi vzporednimi baterijami, je tipičen horizontalni sistem. Grelna postaja v stanovanjski zgradbi je tipična navpična. Kot verjetno mislite, so pogosto združeni: na primer v isti stanovanjski zgradbi z navpičnim stojalom ob horizontalnem stekleničenju.

Prehodi in mrtvi konci

Če hladilno sredstvo iz odvoda kotla do vstopa ne spremeni smeri gibanja v nasprotno - to je sistem, ki prehaja. Če spremembe - zastoj.

Top in spodnje stekleničenje

V stanovanjskih zgradbah najdete dve vrsti električnih vodnikov.

• Dno polnjenje pomeni, da sta dovod in povratni tok v kleti. Dvižniki so v dvojicah povezani s skakačem na podstrešju ali zgornjem nadstropju. Vsak par dvižnih kanalov kratkostično povezuje dovodne in povratne cevovode.

• V primeru zgornjega polnila se dovod premika na podstrešje in je opremljen z zbiralnikom za zbiranje zraka. Vsak dvižnik je treba izklopiti na dveh točkah; toda ko zaženete sistem, je manj problemov po reda velikosti: na vsakem dvižnem vodu ni treba krvaviti zraka, temveč samo v enem samem rezervoarju.

Priključni radiatorji

Sekcijske grelnike lahko priključimo na napajalne vode na več načinov.

• Stranska povezava je najbolj ugodna v smislu estetike. Vendar pa so z velikimi dolžinami naprave zunanji deli opazno hladnejši od prvih od podlage.

• Diagonalna povezava omogoča, da se baterija segreje po celotni dolžini.

Nasvet: če se želite povezati z levo prometno zastojo, ne uporabljajte pometanja, temveč ameriškega. Znatno bo poenostavila demontažo in namestitev radiatorja.

• Nazadnje, vezje od spodaj navzdol ne bo samo segrelo radiator enakomerno, temveč tudi razbremeniti potrebe po splakovanju. Nepretrgano kroženje skozi spodnji kolektor ne bo dovoljevalo, da bi se mučil. Slaba stran takšne povezave je potreba, da se zgornji čep dovede z ventilom Mayevsky in na vsakem zagonu odzrači zrak.

Zaključek

Upamo, da bo naš vpogled v teorijo, čeprav nekoliko površen, koristen bralcu. Kot ponavadi bo priloženi videoposnetek ponudil dodaten material.
