Količina vode v grelnem radiatorju: dokumentacija in

Količina hladila v črevesju radiatorjev za mnoge je abstraktna vrednost. Volumen te tekočine vpliva na vztrajnost ogrevalnega sistema, čas ogrevanja in način delovanja kotla. Zmožnost izračuna količine vode v katerem koli delu ogrevalnega sistema vam omogoča, da natančneje izberete ostalo opremo pod njim (kotlovnica, obtočna črpalka itd.).

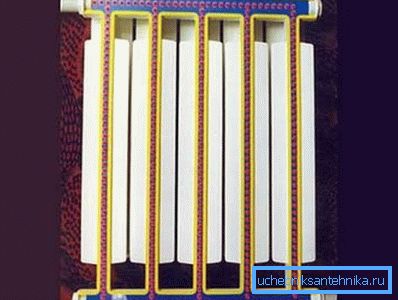

Baterija v razrezu

Kaj morate vedeti o količini vode v bateriji

Običajno radiatorji upoštevajo začetek ali konec ogrevalne sezone ali med običajnim čiščenjem. Hkrati so bistveni procesi, ki se pojavljajo znotraj človeškega bitja, za katerega je hladilno sredstvo odgovorno - najpogosteje voda. Ali informacije o tem, koliko te tekočine se prilega v eno baterijo, razdelek, ima kakšno vrednost?

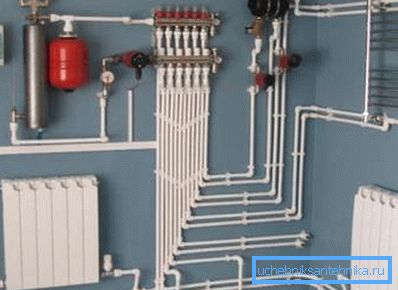

Količina vode znotraj te

Izkazalo se je, da to ni edini razlog:

  • ne gre za težo grelca, ker količina vode v grelni radiatorski grelci povečuje že precejšnjo težo;
  • Vgradnja ogrevalnega sistema z določeno kapaciteto kotla zahteva izračun skupne količine hladilne tekočine, tudi v radiatorjih;
  • vedoč, da je količina hladilne tekočine v akumulatorju 10-12% ogrevalnega sistema - vse baterije, cevi in ​​kotli lahko odvajajo vodo "suho";
  • pri izbiri ekspanzijske posode;
Prostornina ekspanzijske posode mora ustrezati količini hladilne tekočine v sistemu
  • tako da ne pretiravajte s koncentriranim antifrizom, ki se vlije v določenem razmerju z vodo;
  • za naravno / prisilno cirkulacijo je izbrana optimalna velikost baterije - velika v prvem primeru in brez razlika v drugem.

Prisilna pobuda

V panelni hiši s centralnim ogrevanjem ni potrebno skrbeti za vprašanja, kot je polnjenje sistema s hladilno tekočino, to je škofija stanovanjskih in komunalnih storitev. Ampak skrb za manor ali dacho je velika odgovornost, ki leži popolnoma na ramenih. Priložnost za prihranek časa in denarja prisili lastnike, da vzdržujejo toplotno komunikacijo z lastnimi rokami, z uporabo včasih nestandardnih metod.

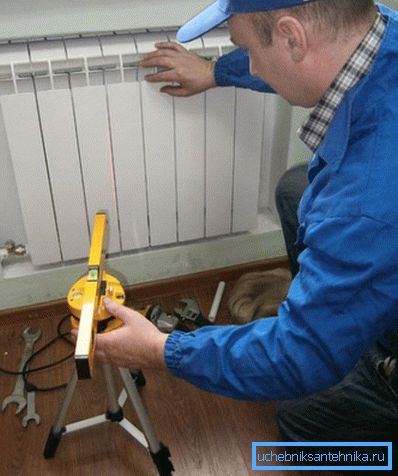

Pri zmogljivosti foto-preverjanja baterije

Na primer, pomanjkanje centralizirane oskrbe z vodo prisili uporabo naravnih virov - vodnjakov, vodnjakov, ribnikov.

Da bi natančno vedeli potrebno količino tekočine, je potrebno vnaprej izračunati, koliko bo vključeno v vse kompozitne sisteme ogrevanja:

  • kotel;
  • cevi;
  • radiatorji.

Delamo z dokumentacijo

Odgovor na vprašanje, koliko vode teče iz cevi "A", ali bolje, bi moralo iti tam, navadno leži v tehnični listi radiatorja in kotla. Z cevmi je malo težje, vendar ne smrtno - poznavanje njihovega notranjega premera, na naši spletni strani najdete podrobno tabelo o količini vode v litrih / kubičnem metru na linearni meter. Enako velja za podatke o prostornini grelnika ali baterij.

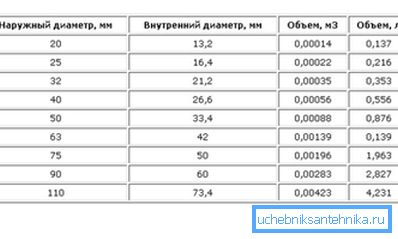

Podatki o notranjem prostoru cevi

Če poznate polnost vsakega merilnika cevi, ugotovite skupno število "cevi" števila osnovnih elementov toplotnega nosilca, pomnoženo s številom števcev. Če želite to narediti, ni treba puzati s trakom po celotni hiši, ampak uporabite načrt projekta in ravnilo.

Bodite pozorni! Na internetu je tabela prostornine vode v radiatorju še bolj primerna. Lahko primerja kapaciteto radiatorjev iz različnih materialov, kar vam bo omogočilo, da izberete ustrezno možnost.

Količina vode ni odvisna od vrste radiatorja

Spodnja tabela prikazuje, da je količina vode v delu bimetalnega radiatorja in aluminija enaka. Torej material ni pomemben, glavna stvar je dimenzije grelca.

Zaradi stalnega bivanja v hiši lastniki uporabljajo antifriz. Ker ta užitek ni poceni (cena za 10 litrov domačega propilenglikola "Coziness tehnologija" doseže tisoč rubljev), je potrebno vedeti natančno količino ne zamrzovanja. Po določitvi izrednega negativnega praga za ogrevalni sistem se snovi v določenem razmerju pomešajo.

Bodite pozorni! Antifrizo ne dodajte v ogrevalni sistem iz pocinkanih cevi.

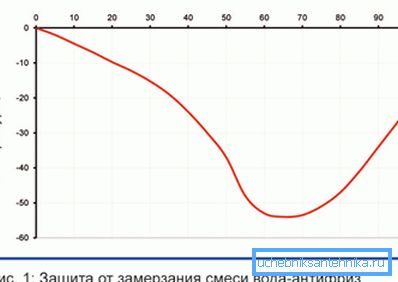

Antifriz zmanjša zmrziščno točko tekočine

Povprečni goljufni list

Povprečni podatki, ki določajo prostornino vode v jeklenih radiatorjih panelnega ogrevanja, so naslednji:

  • model Demrad, tipa Thermogross 11 za vsako 10 cm dolžino je znašal 0,25 litrov hladila;
  • V podobnih modelih tipa 22 se ta številka poveča na 0,5 litra na močnejšo dolžino.

Vsak del starega "litega železa" različnih modelov ima naslednjo kapaciteto:

  • MS 140 - 1,11-1,45 l (od 5,7 do 7,1 kg);
  • Svetovni pokal 1 - 0,66-0,9 l s;
  • Svetovni pokal 2 - 0,7-0,95 l;
  • Svetovni pokal 3 - 0,155-0,246 l;
  • Konner Modern - 0,12-0,15 litra (3,5 kg).

Bodite pozorni! Vidite lahko, kako se tradicionalna MS 140 razlikuje od kitajske teže Konnerja, ki bi jo bilo treba posvetiti pozornosti, če imate tloris.

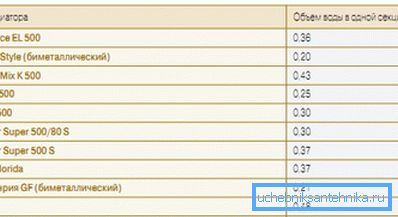

Ampak toliko je vključeno v aluminijasto sekcijo

Če je baterija zapleteno avtorjevo stvar, je ugotoviti njeno količino težko, vendar mogoče. Na primer, prostornina vode v jeklenem cevastem radiatorju se izmeri preprosto - eno luknjo se zapre z vtikačem in voda prelije skozi drugo na vrhu.

Bodite pozorni! Označite količino tekočine, napolnjene takoj ali kasneje, ko nalijete vsebino v vedro / kad. Ta metoda izračunavanja se uporablja za radiatorje katere koli kompleksnosti brez dokumentov.

V toplotnih izmenjevalnikih stenskega ogrevalnega kotla so v povprečju nameščeni od 3 do 6 litrov, v izvedbi tal in parapetov pa od 10 do 30 litrov vode. Torej, ko ste naučili količino hladilne tekočine v vseh kotih, ki ga doseže, lahko izvedete odgovorno operacijo - za izračun prostornine ekspanzijske posode. Odvisno je od optimalnega tlaka v sistemu in želene prostornine hladilnega sredstva.

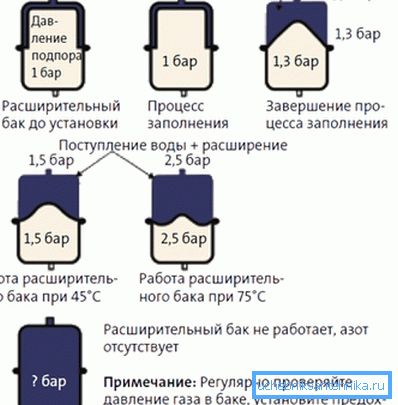

Načelo delovanja ekspanzijske posode

Izračunska navodila predvidevajo uporabo preproste formule:

(Vc * K) / D = Vb, kjer

  • Vc - prostornina hladilnega sredstva v ogrevalnem sistemu (kar je bilo omenjeno zgoraj - radiatorji + cevi + toplotni izmenjevalci kotla);
  • K - koeficient širitve hladila (v vodi je enak 4%, zato je v formuli uporabljen 1,04);
  • D - učinkovitost razširitve rezervoarja;
  • Vb je zmogljivost ekspanzijske posode.

Količina hladilne tekočine v radiatorjih ali ceveh, ki je blizu dejanske vrednosti, je mogoče ugotoviti, začenši z močjo kotla po formuli:

x kW * 15 = VS, kjer

  • kW - moč kotla;
  • slika 15 - število litrov vode za pridobivanje 1 kW energije;
  • VS - celotna zmogljivost sistema.

Povzemanje

Načelo je bolje podrejeno kot nasprotno, se ne uporablja v ogrevalnih sistemih, saj bo prezračevanje sistema pomenilo hladne baterije. Z izračunom prostornine vsakega konstrukcijskega elementa ogrevalnega sistema, ki uporablja mize ali eksperimentalno, bo poraba toplote postala bolj smiselna in prijetna. Popravilo ali zamenjava ločenega fragmenta ne bo več skrivnost s sedmimi pečati.

Videoposnetek v tem članku prikazuje postopek polnjenja hladilne tekočine v ogrevalni sistem.
