Koliko kw v radiatorju: izračuni, število plavuti, toplotna

08-02-2018
Ogrevanje

Da bi bil ogrevanje doma učinkovit, bi morali kupiti kakovostne elemente. Pred tem - opraviti pravilen izračun njihove moči.

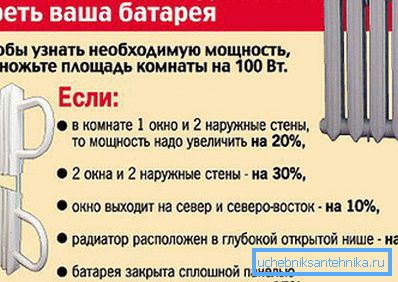

Pri izračunu je treba upoštevati izgubo toplote ohišja.

Izračuni se opravijo ob upoštevanju:

  • prostor sobe;
  • višina njenega stropa;
  • število oken
  • dolžina sobe;
  • podnebne značilnosti v regiji.

Sami lahko izračunate zmogljivost naprav. Če želite to narediti, morate vedeti, koliko kW v 1 odseku aluminijastega radiatorja ali litega železa, jekla, bimetalni kolut.

Prava izbira

  1. Delovanje grelnih naprav mora biti 10% površine prostora, če je višina stropa manjša od 3 m.
  2. Če je višja, potem dodajte 30%.
  3. Za končno sobo je potrebno dodati še 30%.

Ocenjeni izračuni

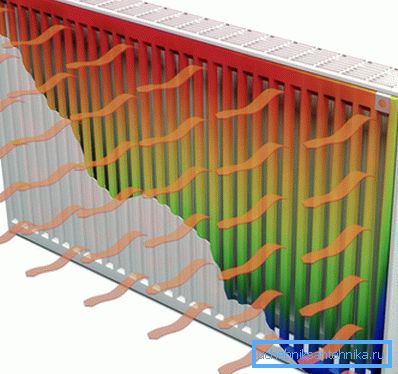

Primer toplotnih prenosnih izdelkov iz aluminija.

Po določitvi toplotne izgube je treba določiti učinkovitost naprave (koliko kW v jeklenem radiatorju ali drugih napravah).

  1. Na primer, ogrevati sobo s površino 15 m? in višino stropa 3 m.
  2. Našli smo svoj volumen: 15 • 3 = 45 m ?.
  3. Navodilo pravi, da za ogrevanje 1 m? v pogojih Srednje Rusije je potrebno proizvesti 41 W toplotne zmogljivosti.
  4. To pomeni, da pomnožimo prostornino prostora s to številko: 45 • 41 = 1845 W. Ta moč bi morala imeti radiator.

Bodite pozorni! Če se stanovanje nahaja v regiji s hudimi zimami, je treba to število pomnožiti s 1.2 (koeficient izgube toplote). Skupna vrednost bo 2214 vatov.

Število rebrov

Nato morate izračunati število oddelkov v bateriji. Navodila za izdelke označujejo parameter vsakega roba.

Iz njega boste izvedeli, koliko kW v enem delu bimetalnega radiatorja in aluminijastega koluta znaša 150-200 vatov. Vzemite maksimalni parameter in ga razdelite na skupno zahtevano moč v našem primeru: 2214: 200 = 11.07. Torej, za ogrevanje sobo potrebujete baterijo 11 delov.

Toplotna moč

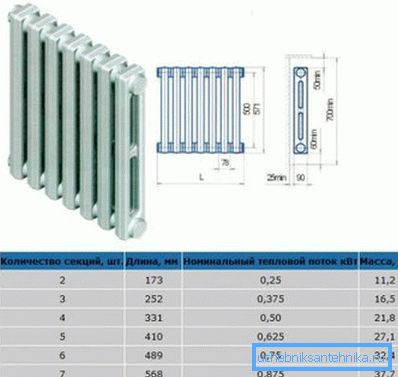

Na sliki je prikazan približno prenos toplote litega železa.

V prostoru so ogrevalne naprave postavljene proti zunanji steni pod odprtino oken. Posledično je toplota, ki jo oddaja naprava, optimalno razporejena. Hladen zrak, ki prihaja iz oken, blokira ogrevan tok, ki gre gor od radiatorja.

Litoželezni akumulatorji

Analogi prašičjega železa imajo take prednosti:

  • imajo dolg operativni vir;
  • imajo visoko stopnjo moči;
  • so odporni proti koroziji;
  • Odličen za uporabo v komunalnih sistemih, ki delujejo na slabem hladilnem sredstvu.
  • Zdaj proizvajalci proizvajajo litoželezni akumulatorje (njihova cena je višja kot običajna kolekcija), ki imajo izboljšan videz, zahvaljujoč uporabi novih tehnologij za ulivanje njihovih ohišij.

Slabosti izdelkov: velika masa in toplotna vztrajnost.

Spodnja tabela glasi, koliko kW v litičnem radiatorju, ki temelji na njegovem modelu.

Model radiatorja Toplotna moč enega odseka v vatih
MS-140 / M-2 160
MS-140 / M-300 117
MS-90 130
T-90 / M 127

Bodite pozorni! Za ogrevanje prostora s površino 15 m?, Mora biti moč, to je kW litinskega radiatorja, najmanj 1,5. Z drugimi besedami, baterija mora biti sestavljena iz 10-12 delov.

Aluminijski radiatorji

Tako se spremeni toplotna moč aluminija.

Aluminijasti izdelki imajo večjo toplotno zmogljivost kot analogi litega železa. Na vprašanje, koliko kW v enem delu aluminijastega radiatorja, strokovnjaki odgovarjajo, da doseže 0,185-0,2 kW. Kot rezultat, bo 9-10 delov aluminijastih delov dovolj za standardno ogrevanje petnajstmetrske sobe.

Prednosti takih naprav:

  • lahka;
  • estetsko oblikovanje;
  • visoka stopnja prenosa toplote;
  • Temperaturo lahko nadzirate s pomočjo termostatskih ventilov.

Toda izdelki iz aluminija nimajo take trdnosti kot analogi litega železa, na primer hladilnika olja 2 kW. Zato so občutljivi na napetosti v delovnem tlaku v sistemu, hidravlične šoke, preveč visoke temperature toplotnega nosilca.

Bodite pozorni! Ko je vodna pH vrednost (kislost) visoka, aluminij oddaja veliko vodika. To negativno vpliva na naše zdravje. Na tej podlagi je zaželeno, da se takšne naprave uporabljajo v ogrevalnem sistemu, v katerem ima hladilno sredstvo nevtralno kislost.

Bimetalni izdelki

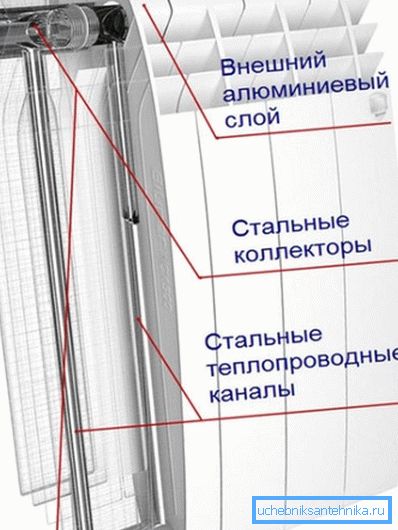

Struktura bimetalnega proizvoda.

Preden ugotovite, koliko kW v 1 odseku bimetalnega radiatorja, je treba upoštevati, da imajo take baterije podobne delovne parametre z aluminijastimi analogi. Vendar pa jim nima nobenih neugodnih lastnosti.

Ta okoliščina je določila zasnovo naprav.

  1. Sestavljajo jih bakrene ali jeklene cevi, skozi katere teče hladilnik.
  2. Cevi so skrite v ohišju aluminijaste plošče. Kot rezultat, voda, ki kroži v notranjosti, ne vpliva na aluminij ohišja.
  3. Na tej podlagi kisline in mehanske lastnosti toplotnega nosilca na noben način ne vplivajo na delovanje in stanje naprave.

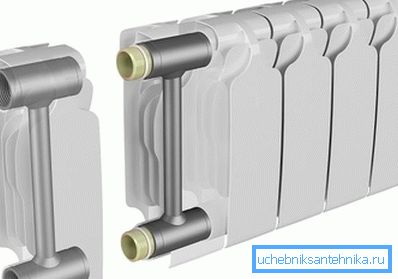

Jeklene cevi, ki zagotavljajo bimetalne izdelke z odličnimi tehničnimi lastnostmi.

Zahvaljujoč jeklenim cevovodom ima napetost visoko moč. Povečan prenos toplote zagotavljajo zunanji robovi iz aluminija. Poskusite ugotoviti, koliko kW v jeklenem radiatorju, upoštevajte, da ima bimetal najvišji prenos toplote - približno 0,2 kW na rob.

Zaključek

Ugotovite, koliko kW v 1 odseku jeklenega radiatorja ali ekvivalenta iz druge kovine, lahko izračunate prenos toplote kupljenih izdelkov. To vam bo omogočilo opremiti učinkovit sistem ogrevanja v vašem domu.

Videoposnetek v tem članku vas še naprej vizualno obvešča o tej temi.
