Kotel z odpadno olje sam

Mnogi lastniki avtomobilov (zlasti tovornjaki) se soočajo s problemom recikliranja odpadnega olja. Ker je snov strupena in strupa okolje, ni tako enostavno znebiti rudarjenja. Poleg tega lahko s strani okoljevarstvenikov dobite resnično kazen. Takšen odpadek v posebni opremi, ki je namenjen sebi, je eden od sprejemljivih rezultatov. Industrija že dolgo proizvaja kotle na odpadnem olju. Vendar so drage, zato domačo obrtniki iščejo načine za izgradnjo vodnega kotla na odpadnem olju z lastnimi rokami.

Kako deluje

Kako deluje

Algoritem kotla je zelo preprost:

  • Od posebnega rezervoarja do posode za pirolizo se razvija (lahko vam v sintetičnem ali mineralnem olju, mešanici, v skrajnih primerih, kerozin).
  • V tem rezervoarju rudarstvo pride do izhlapevanja (segrevanje z izpušnimi plini in gorilnikom).
  • Oljna hlapa vstopi v zgorevalno komoro, kjer se zmeša z zrakom in vžge gorilnik. Med zgorevanjem se sprosti ogromna količina energije, ki lahko ogreje (skozi stene komore) hladilno sredstvo za ogrevanje prostora.
  • Odpadanje zgorevanja (nekaj jih je, toda obstaja eno) se odstrani skozi dimnik, ki ima ventil za pline. Na ta način ogrevan plin vstopi v komoro pirolize in segreva miniranje, nato pa se odstrani zunaj.

Peč za odpadno olje

Za uravnavanje intenzivnosti gorenja olja v zgornjem delu ventila za montažo dimnikov.

Orodje in materiali

Orodje in materiali

Za samostojno montiranje vodnega kotla z odpadnim oljem morate imeti montažne risbe. Ta dokumentacija bo pripomogla k preprečevanju napak in izvedljivosti. Ampak začnite z orodji. Za delo boste potrebovali:

  • varilni stroj (pretvornik);
  • "Bolgarščina" in komplet rezalnih koles za rezanje kovin;
  • električni vrtalnik;
  • nabor ključev (nastavljiv, plin itd., če je potrebno);
  • kladivo in druga vodovodna orodja.

Podrobnosti kotla ogrevalnega kurilnega olja

Naslednji korak je izbor komponent za montažo kotla. Na podlagi risbe gradnja domačega kotla sestoji iz naslednjih elementov:

  • ekspanzijski rezervoar z membrano;
  • ohišja za ogrevalni kotel in gorilno komoro za olje;
  • centrifugalna črpalka, ki lahko deluje v stanju potopitve v olje (olje napaja v pirolizno komoro);
  • kompresor, ki pod tlakom dovede zrak v sekundarno zgorevalno komoro;
  • cirkulacijska črpalka za prisilno premikanje hladilne tekočine;
  • dimnik z vratnim ventilom in plinskim izhodom;
  • gorilnik;
  • okovja in cevi za priključitev na ogrevalni sistem.

Gorilnik lahko izdelate tudi sami.

Montaža kotla

Montaža kotla

Oblika telesa kotla je sestavljena iz dveh cevi različnih premerov. Razpon med njima mora biti 3-4 cm (za polnjenje z vodo). Zunanje ohišje ima dva izhoda (feed / return). V drugi cevi namestite zgorevalno komoro oljnih hlapov. Voda v nobenem primeru ne sme priti v oddelek, kjer olje zgori. Posoda za olje je nameščena blizu kotla. V njej je potopljena črpalka, ki pod tlakom napaja gorivo v pirolizno komoro.

Zaustavitev pretoka olja v cevovodu je montiran ventil.

V spodnjem delu gradnje je nameščen rezervoar za olje. Njegov zgornji del ima odprtine za sprostitev plinastih hlapov v sekundarno zgorevalno komoro, na dnu pa so vrata za enostavno čiščenje komore. Skozi vrata lahko pride do električnih kontaktov gorilnika sveč. V rezervoarju za tekoče olje poteka prvi zagon in deluje tudi kot svečka.

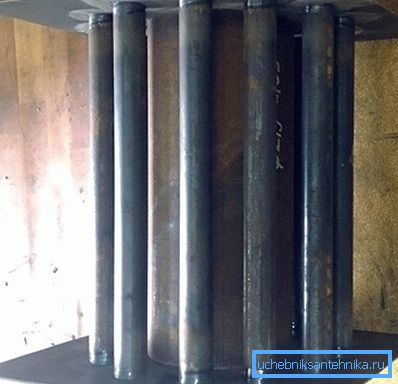

Gorilnik za odpadno olje

Priključek za zračni kanal (ustvarjanje mešanice z zrakom) se razreže v sekundarno zgorevalno komoro.

V zgornjem delu sekundarne zgorevalne komore je nameščen dimnik z vratnim ventilom in izpustno cevjo za plin, ki se z oljem spusti na skledo, jo segreva z izpušnimi plini. Na povratni vodni cevi namestite obtočno črpalko. Na igrišču so nameščeni ekspanzijski rezervoar in varnostna avtomatika.

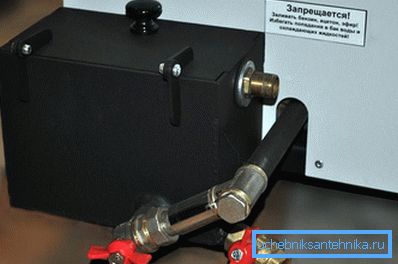

Začni z delom

Začni z delom

Pred zagonom preverite vse zvare za tesnjenje, napolnite posode z oljem in vodo. Olje je treba vliti na plast 1 cm, ne sme biti vode in razbitin. Olje bo hitreje gorilo, če se mu doda 100 ml kerozina. Ogrevalni kotel se vžge s plišico, ki je potopljena v vžigalno tekočino, po vžigu goriva pa se spusti na dno rezervoarja. Nato vklopite dovod zraka. Po vrenju olje upari in se začne segrevati.

Prednosti in slabosti

Prednosti in slabosti

Pozitivne lastnosti opreme vključujejo:

  1. Univerzalnost in poceni goriva (različna olja so primerna za delo).
  2. Okolju prijazno - par olj gorijo skoraj popolnoma, emisije v ozračje so zanemarljive.
  3. Večja toplotna disipacija. Pri uporabi prisilnega prezračevanja ali kroženja se stopnja ogrevanja prostora večkrat poveča.
  4. Enostavnost oblikovanja in poceni komponent za montažo. Stroški bodo odplačani v prvem letu delovanja kotla.

Kotel za testiranje po namestitvi

Slabosti opreme:

  1. Ko se olje segreva nad odprtim ognjem, pri vgradnji grelnika ogreva veliko kisika. Za varnost morate poskrbeti za prezračevanje te sobe.
  2. Bo zahteval stroške nakupa filtrov, ker odpadno olje lahko vsebuje čipe in druge trdne delce, ki hitro onesnažijo gorilnik.
  3. Nafta mora braniti in šele nato skozi filtre.
  4. Po prenehanju oskrbe z oljem se kotel ugasne čez nekaj časa, ker se bo gorivo v zgorevalni komori zgorelo, njegovo delovanje pa se ne bo ustavilo.
  5. Kotli iz odpadnega olja se ne smejo uporabljati v stanovanjskih prostorih zaradi neprijetnega vonja in možnosti ogljikovega monoksida v prostoru.

Če morate organizirati ogrevanje komunalnih prostorov, garaž, skladišč itd., Potem je kotel z odpadnim oljem precej ekonomičen in donosna možnost. Bivalne prostore lahko segrevate tudi z vgradnjo kotla v ločeno kotlovnico.

Video

Video prikazuje, kaj je kotel za odpadno olje:

Risbe

Na risbah je prikazano, kako narediti kotle in peči za testiranje:

Načelo delovanja kotla za delo

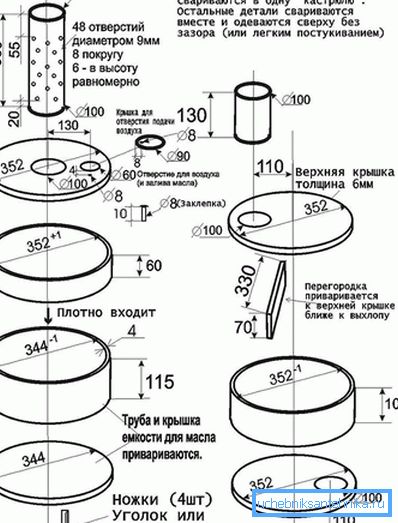

Oven risanje z dimenzijami

Črpanje odpadnega olja v pečici

Shema kotla

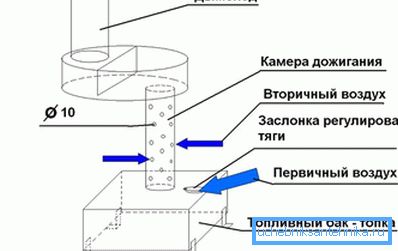

Zasnova peči za delo
