Kotli na trda goriva - klasika žanra

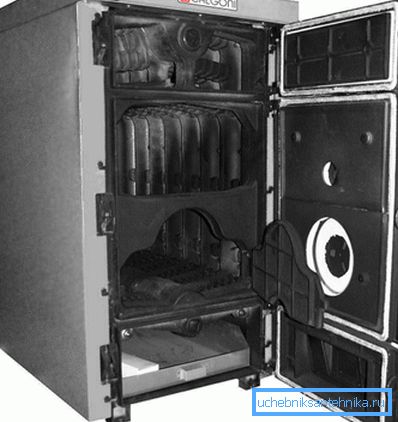

Če je zasnova ogrevalnega sistema osredotočena na največjo avtonomijo, potem kotel ne more storiti. Kot osnovo za zanesljiv in vzdržljiv ogrevalni sistem lahko štejemo kotle iz trdega litega železa. Ker se pri proizvodnji kotla uporablja le več kot običajno jeklo in lito železo, pridobiva številne uporabne lastnosti, bodo obravnavane v nadaljevanju.

Vrste kotlov na trda goriva

Na prvi pogled je načelo delovanja katerega koli kotla enako - gorivo gorivo (trdno, tekoče ali plinasto) in nastala toplota se pošlje v segreto hladilno sredstvo. Dejansko lahko obstaja več načinov zgorevanja, zasnova kotlov pa se med seboj bistveno razlikuje.

Kot pri napravah na trdna goriva je mogoče to vrsto kotlov razlikovati kot:

• preprost litoželezni kotel na trdno gorivo - beseda preprosto pomeni, da gorivo preprosto zgori v ognju. Lahko deluje na les, premog, pelete, odpadno lesno predelovalno industrijo itd.

• tip generatorja plina (to je dolg gorilni kotel ali piroliza) - v tem primeru je poudarek na najbolj popolnem zgorevanju goriva. V ta namen je ogrodje sestavljeno iz dveh območij, gorivo je eno, pirolizni plin pa v drugi. Več o načinu delovanja takih naprav - kasneje v članku;

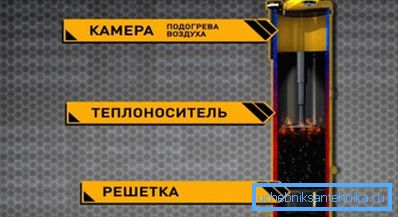

• kotel Stropuva - najprej je zanimiva po svoji zasnovi. Peč v obliki cilindra je nameščena v drugi valj, prostor med stenami pa napolnimo s hladilno tekočino. Zaradi velikega volumna peči lahko tako kot kotel deluje do nekaj dni.

Bodite pozorni! Delo takšnega kotla je zelo enostavno regulirati, njegovo priljubljenost pa olajša preprostost zasnove. Za primer, na primer s kotelom s peletom je cena takšne "matryoshke" veliko nižja.

• popolnoma avtomatske naprave - Redno je treba redno čistiti vse kotle, ker gorivo ne gorči pri 100%. Zato tudi v najsodobnejših kotlih proizvajalci poskrbijo za pepelnice - za čiščenje. Pri avtomatskih kotlovih ni samo avtomatiziran postopek čiščenja, temveč tudi postopek dovajanja goriva v peč.

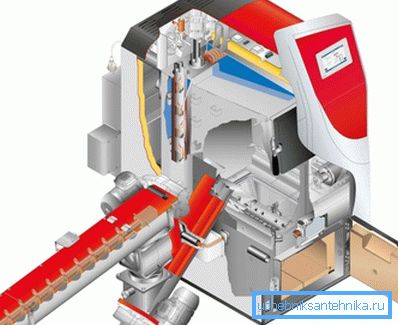

Bodite pozorni! Oskrbo z gorivom običajno organiziramo s transportnim trakom, tako da bo tak sistem ogrevanja odvisen od električne energije. To je treba upoštevati pri načrtovanju ogrevanja zunaj mesta, kjer prekinitve v elektriki niso tako redkost.

Primerjava jeklenih in litoželeznih kotlov

Pri izbiri kotla je treba razumeti, da se naprave iz litega železa razlikujejo po številu parametrov iz jeklenih.

Primerjava železnih in jeklenih kotlov, je mogoče ugotoviti, da:

• litina v primerjavi z jeklom je veliko bolj krhka, oziroma so kontraindicirani šoki med prevozom;
• če se jeklo precej hitro segreje, je struktura litega železa veliko počasnejša. Toda ohladitev takšnega kotla ne bo tako hitro kot jekla;
• Litit železa praktično ni predmet korozije. Namesto da bi rekli, da ta proces nadaljuje s kovino večkrat počasneje kot z jeklom. Najvišja vrednost, ki se bo zgodila, je, da se bo rja pokazala na zunanji strani kovine, vendar praktično ne bo globoko v njej;
• Jekleni kotel je monolitna naprava, to je med namestitvijo in prevozom, lahko pride do nekaterih težav. Kotli iz trdega litega železa - gradnja blokov, kar pomeni, da jih je mogoče enostavno razstaviti v ločene bloke in se preseliti na drugo mesto;
• Litoželeza ne prenaša nenadnih sprememb temperature. Če bo mrzla voda na vročo kovino, na primer, se bo najverjetneje zgladila.

Bodite pozorni! Da ne bi tvegali, ni priporočljivo, da v peč tudi polnite hladno gorivo.

Kako lonec železa

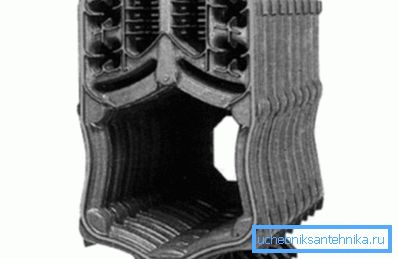

Pri proizvodnji jeklenih kotlov se uporablja varjenje, zaradi česar se na izhodu dobi monolitna struktura. V primeru litega železa se varjenje ne uporablja in potrebni elementi so izdelani z litjem. Potem so posamezni deli povezani v eno, s spreminjanjem števila odsekov lahko prilagodite moč kotla.

V splošnem je lahko varilno lito železo, zadostuje, da se oblečemo z elektrodami železovega niklja (UTP 86FN) in globoko razrežemo šiv. Toda ta proces je precej težaven, zato ni primeren za množično proizvodnjo.

Bodite pozorni! Tudi če je varjenje izvedeno v skladu z vsemi pravili, je šiv lahko krhka, zato, če ima del razpoke, potem bo le njegova popolna zamenjava pripomogla k boljšemu razmišljanju o popravilu.

Naprava in načelo delovanja

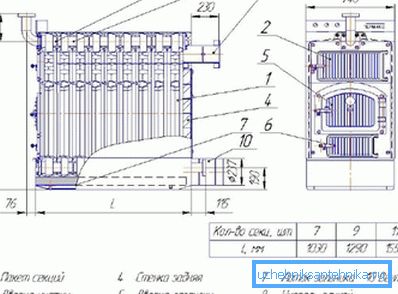

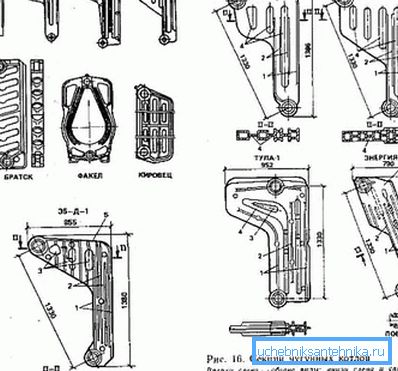

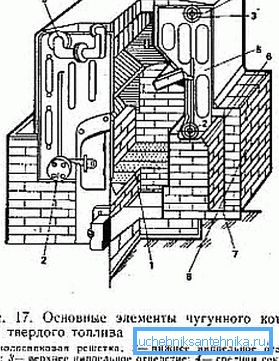

Kotli za ogrevanje litega železa za trda goriva se lahko razlikujejo ne samo glede moči in velikosti, ampak tudi v obliki. Obstajajo lahko naprave, sestavljene iz profilnih profilov L, takšne konstrukcije so v končani obliki nad opeko ognjevzdržnih opek, izdelane iz peči in kanalov, nosilec toplote pa kroži skozi kanale v samih odsekih.

Odseki, izdelani v obliki črke "O", se nahajajo okoli peči, takšna oblika je značilna za plinske kotle.

Kar se tiče sestavljanja odsekov, je za vsak kotel drugačen, je mogoče upoštevati le splošne točke:

• za montažo na stopnji proizvodnje profilov proizvajalec zagotavlja luknje;
• Konični nastavki in spojni vijaki (med montažo se bodo mimoidoči) morajo biti opremljeni s kotlom.
• pri namestitvi je treba posebno pozornost nameniti tesnosti spoja, da bi to dosegli, uporabljamo azbestno vrvico in grafitno pasto. Navodila za montažo omogočajo priključitev posameznih delov na podlago s posebno mastjo. Razdalja med posameznimi deli več kot 2 mm ni dovoljena.

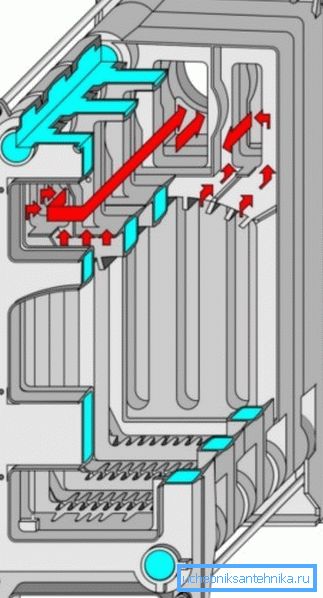

Kar se tiče načela delovanja, je navznoter ohlajeno hladilno sredstvo običajno organizirano iz zadnjega dna konstrukcije. Voda dosledno poteka skozi ustrezne kanale v priključenih odsekih in se sprednji del kotla že segreje, ibid (v zgornjem delu) pa je organiziran tok hladila v ogrevalni krogotok. Zunaj je struktura prekrita z dekorativnim kovinskim ohišjem.

Neželeno je, če uporabljate litoželezni kotli, če temperatura hladilnega sredstva presega 105 ° C in tlak v sistemu - 0,7 kgf / cm². Kot smo že omenili, je material iz litega železa krhki, nadomestitev delov pa ni poceni užitek.

Enostavne kotli za ogrevanje

Kotli za ogrevanje litega železa za trda goriva lahko preprosto kupite v trgovini in se pripravite za načrtovanje instalacij. V tem primeru se proces vgradnje kotla zmanjša na dejstvo, da je enostavno nameščen na ravno površino, cevi ogrevalnega sistema pa so priključene na izhodne tokove.

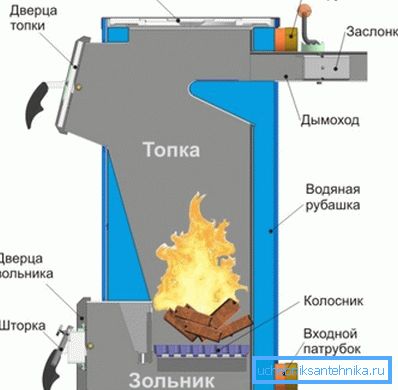

Najenostavnejši pripomočki so običajno ognjišče, v katerem se gorijo gorivo in toplotni izmenjevalnik, v katerem se voda segreje na temperaturo okoli 90-95 ° C. Še bolj zanimiva je naprava za pirolizo (kotel plinskega generatorja).

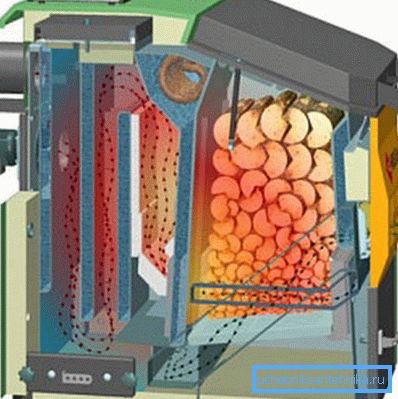

Glavna pomanjkljivost enostavnega zgorevanja trdnih goriv je, da se pirolizni plin preprosto vleče v dimnik in v resnici, ko se spali, se pušča veliko energije. Pirotilni kotli tega pomanjkanja so prikrajšani za drva namesto intenzivnega gorenja, sproščeni plin pa se zažge pred vstopom v dimnik.

Tovrstni litični kotel ima ognjevarno komoro, razdeljeno na 2 komore - prva je napolnjena z gorivom, druga pa s piroliznim plinom in se v njej spali. Posebna pozornost v takšnih napravah je namenjena prilagajanju pretoka zraka, zato jo je treba meriti, da je celotna količina goriva izpostavljena visokim temperaturam, ne pa tudi opeklin.

Kaj iskati pri izbiri

Pri izbiri določenega modela kotla je cena pogosto glavno merilo, vendar to ni ravno pravi pristop, ker morate upoštevati tudi zanesljivost, uporabnost in številne druge parametre.

S tehničnega vidika morate biti pozorni na takšne značilnosti:

• če je obloga v zgorevalni komori - obloga ščiti stene pred učinki visoke temperature. Če ne, se poraba goriva poveča;
• sloj izolacije - zaželeno je, da je kotel s tovarno izolacijo, kar bo pripomoglo k zmanjšanju toplotne izgube;
• Naprej se morate odločiti, kaj mora biti ogrevalni sistem. Če je treba doseči čim večjo avtonomijo, potem ni priporočljivo uporabljati dimne naprave, polnjenje, ampak če ni težav z oskrbo z električno energijo, potem so kotli na visoki napetosti dobra izbira. Zaradi tega bo tudi v slabem vremenu dobro.

Ob vezavi grelnika obstaja nekaj malomarnosti, še posebej, če je namestitev izvedena ročno. Zagotoviti je treba, da ohlajeno hladilno sredstvo, ki vstopa v kotel, ni preveč hladno - v nasprotnem primeru lahko izmenjevalnik toplote počaka v najbolj neustreznem trenutku.

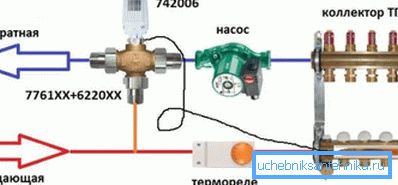

Da bi se temu izognili, se ogrevalnemu krogu doda preprost 3-smerni ventil (s termoelementom). Zahvaljujoč mu, pred vstopom hladne hladilne naprave v kotel, bo iz dovodne cevi obstajala kupola tople vode.

Pri izbiri, morate upoštevati še eno stvar - v primerjavi z domačimi proizvajalci, uvoženi kolegi včasih imajo stene toplotnega izmenjevalca veliko tanjši. To je posledica bolj napredne tehnologije litja, tako da bo za vsak kotel različna razlika temperature.

Povzemanje

Kljub številnim pomanjkljivostim, kot so visoka vztrajnost, nekoliko višji stroški in teža, so litoželezni kotli še vedno priljubljeni. Nenazadnje je to posledica visoke obstojnosti in korozijske odpornosti kovine.

Predlagano gradivo bo omogočilo, da se seznanijo z osnovnimi značilnostmi ogrevanje kotli na trda goriva iz litega železa in se odloči, ali je ta naprava primerna za vaš ogrevalni sistem.

Video prikazuje prednosti in pomanjkljivosti kotlov na trdno gorivo iz litega železa in jekla.
