Krogelni ventili za ogrevanje: konstrukcijske lastnosti,

Vsak ogrevalni sistem je sestavljen iz več različnih vozlišč, namenjenih za izvajanje določenih nalog. Ampak to so ventili za ogrevanje, ki so najpomembnejši sestavni deli sistema, saj s svojo pomočjo nadzira pretok hladila.

Na trgu je predstavljen širok asortiman različnih ventilov, za katerega je značilno prepustnost, premer izvrtine, nazivni in najvišji dovoljeni tlak, proizvodni material itd. Kaj lahko izbirate med različnimi rešitvami na trgu?

Strukturne razlike krogličnih mehanizmov za blokiranje

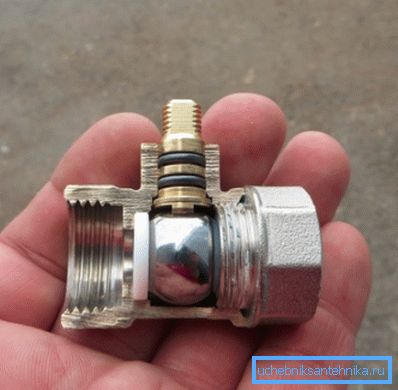

Ventili za kroglice (igle) dobijo svoje ime v skladu z obliko ventila, ki je kroglica s skoznjo luknjo.

Priročnik za uporabo naprave je preprost:

• Zaradi vrtenja okrog svoje osi se skoznja luknja na krogli sovpada z luknjami na telesu, skozi katere poteka hladilno sredstvo.
• Dodatno vrtenje ventila vodi do dejstva, da luknje, skozi katere poteka hladilno sredstvo, ne sovpadajo in se tok ustavi.

Krogelni ventil za ogrevanje ima torej dve glavni delovni položaj, in sicer "zaprt" in "odprt". Vmesni položaji, na katerih se glava opusti, praviloma niso na voljo.

Glede na konfiguracijo luknje se razlikujejo naslednje vrste:

• enostavne spremembe z ravno luknjo;
• tristezni modifikaciji z luknjico v obliki črke L;
• tri-smerne spremembe s T-obliko odprtino.

Pomembno: Za odklop akumulatorja iz ogrevalnega sistema, kot zaporni ventil, se najpogosteje uporabljajo spremembe z ravno luknjo.

V skladu s tipom priključnih ventilov so naslednje vrste:

• Prirobnični ventili - se uporablja tako v gospodinjstvih kot v industrijskih sistemih. Prirobni ventili so zanesljivi in ​​vzdržljivi, zato so zasnovani za dolgoročno delovanje v sistemih z visokim tlakom.

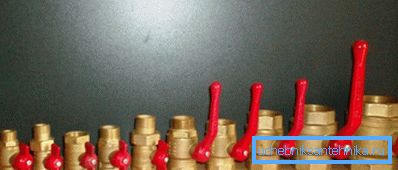

• Spojni elementi uporabljajo pri ogrevanju doma. Te naprave se imenujejo zaradi oblikovalnih lastnosti nosilca.

Sklopni žerjavi so izbrani za določen ogrevalni sistem, ki temelji na parametrih pretočnega prenosa in največjem delovnem tlaku v omrežju.

V skladu s kapaciteto se kroglični ventili delijo na naslednje modifikacije:

• za standardne naprave je značilna pasovna širina do 80%;
• polne vrtine so popolnoma odprti in praktično ne motijo ​​pretoka hladila.

Pomembno: Pri sistemih za ogrevanje gospodinjstev, da zagotovite največji prenos toplote iz radiatorjev, je priporočljivo namestiti viseče ventile. Take naprave v odprti obliki ne bodo ovirale napredovanja hladilne tekočine.

Izbira glede na vrsto proizvodnih materialov

Igelni ventil za ogrevanje ni izbran samo na podlagi lastnosti in parametrov določenega sistema, temveč tudi v skladu z vrsto proizvodnih materialov.

Naslednje sorte so danes na trgu:

• Spremembe z ohišjem iz jekla - so značilne visoke trdnosti, vzdržijo bistvene mehanske obremenitve, vendar se odlikujejo z majhno odpornostjo proti koroziji.

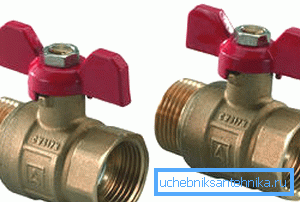

• Modra ali bronasta modifikacija - drugačna plastičnost in kot posledica odpornost na mehanske obremenitve. Poleg tega so izdelki iz medenine in borov odporni proti koroziji in zato priporočljivi za uporabo v sistemih s prekomerno togostjo in agresivnostjo hladila.

• Spremembe iz nerjavnega jekla v prodaji so izredno redke in drage. Življenjska doba takšnih konstrukcij je najdaljša od vseh zgoraj navedenih izdelkov.
• Spremembe siluminja se izvajajo kot lažne za medeninaste ali bronaste ventile. Cena takih izdelkov je nizka, vendar hitro ne uspe.

Silumin je krhka snov, ki se zaradi temperaturnih sprememb dobesedno krči zaradi prekomernih mehanskih stresov in krhk.

Ni lahko razlikovati siluminskih izdelkov iz bronaste barve, vendar je to mogoče. Dovolj je, da naredite globoko vrečo z nožem ali datoteko na telesu žerjava.

Če je praska rumena, je to medenina ali bronasta.

Če je trak s praskami bel, potem je najverjetneje, da je izdelek silumin in ga ni treba kupiti.

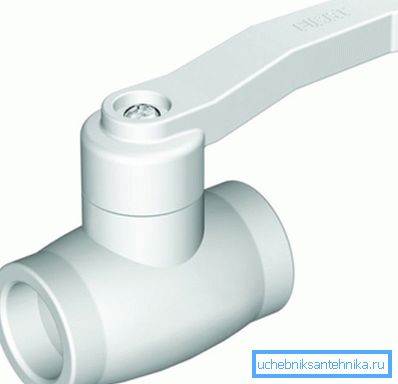

• Spremembe iz polimernih materialov so ločena kategorija ventilov. Takšne pipe so nameščene za ogrevanje, ki so z varjenjem montirane iz polipropilenskih cevi.

Značilna razlika med izdelki iz polimernih materialov je velikost, ki je večja od dimenzij kovinskih koleščkov.

V smislu vzdržljivosti so polimerne pipe praktično nespremenjene s kovinskimi modifikacijami, saj ne krožijo. Tipični primeri polimernih ventilov so ventili s polipropilenskim ohišjem.

Kako je žerjav Mayevsky in kaj se uporablja

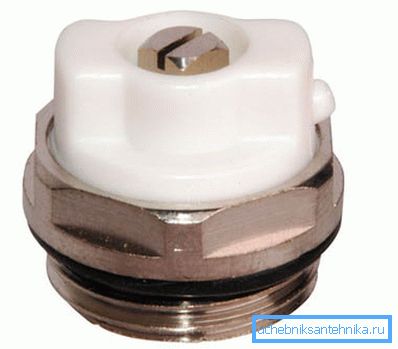

Mayevski dvigalo je zračni ventil s krogličnimi vrati. Namen naprave je sprostiti zrak in / ali hladilno sredstvo pri nadtlaku v sistemu.

Tradicionalno majevski žerjav je nameščen na zgornji strani radiatorja, kjer je vijačen kot vtič. Strukturno je izdelek majhen podložk z navojem na robu. Kovinsko jedro dodatka se raztopi v plastično ohišje.

Ventil je obrnjen okoli svoje osi s pomočjo posebnega nasadnega ključa ali s pomočjo vijačnega izvijača. Odzračevanje presežnega zraka skozi stransko odprtino.

Navodilo za krvavitev zraka ni nič zapleteno:

• V utor vstavimo izvijač ali pa na ključ pritrdimo ključ.
• S svojimi rokami opravite en obrat v nasprotni smeri urinega kazalca in slišimo šumenje - pušča zrak.
• Odzračevanje zraka mora voditi pričevanje merilnika tlaka na ogrevalni napravi. Ko tlak doseže priporočeno raven (za avtonomne sisteme, ki ne presegajo 1,5-2 Bar), se ventil zapira v smeri urinega kazalca.

Pomembno: Hladilno sredstvo lahko skupaj s presežnim zrakom izstopi iz odzračevalnega ventila, zato ga morate odviti z držanjem majhnega vsebnika pod njim.

Če se je v procesu montaže ogrevalnega sistema izkazalo, da ni bilo Mayevskega žerjava, ga lahko dobite z montažo konvencionalnega krogličnega ventila.

Toda ta rešitev ima več pomanjkljivosti:

• Prvič, običajen dotik bo videti okoren in ne estetsko prijeten.
• Drugič, običajni ventili ne zagotavljajo zadostnega udobja pri krvavenju zraka, saj je izstop iz takšnih dodatkov velik.

Pomembno: Žerjav Mayevsky je mehanski ventil za odvod zraka, ki zahteva neposredno sodelovanje pri nadzoru tlačnih parametrov. Skupaj z mehanskimi napravami so na voljo tudi avtomatski prezračevalni ventili, ki delujejo sami, ko tlak v sistemu presega dovoljeno normo.

Zaključek

V članku so navedene glavne vrste krogličnih ventilov, pa tudi njihove strukturne in operativne lastnosti. Zdaj lahko naredite pravo odločitev o tem, kakšne zaporne ventile boste morda potrebovali za izvedbo teh ali drugih sistemov ogrevanja (glej tudi članek Popravilo ogrevalnega sistema - skrbimo za zdravje ogrevalnega sistema).

Več uporabnih informacij si lahko ogledate s ogledom videoposnetka v tem članku.
