Mešalni vozel za toplotno izoliran tla: imenovanje, načelo

Enota za mešanje črpalk za talno ogrevanje je potreben in zelo pomemben del sistema talnega ogrevanja, brez katerega je njegovo normalno delovanje nemogoče. Upoštevali bomo namen in načelo delovanja te strani ter se naučili, kako sestaviti mešalnik samostojno.

Mešalni modul za talno ogrevanje

Namen

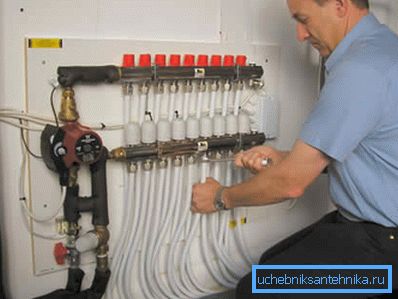

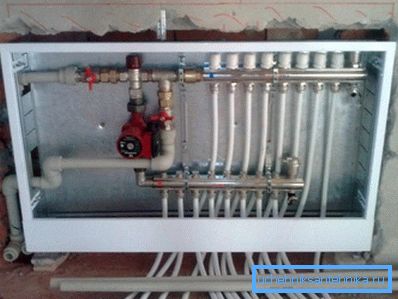

Da bi bolje razumeli namen mešalne enote, upoštevajte napravo sistema talnega ogrevanja. V talni estrihu so položili kovinsko-plastične cevi, ki krožijo hladilno sredstvo.

En konec vsake take cevi je priključen na dovodno cev, drugi na zbiralnik. Cevi se položijo v obliki kontur ene ali druge oblike.

Topla voda prihaja iz ogrevalnega kotla na dovodno cev, nato pa gre skozi obris ogrevanega tal in vstopi v zbiralni zbiralnik, od koder se vrne v kotel, ki se je že ohladil. V kotlu se ponovno segreje in vstopi v oskrbovalni razdelilnik.

Hiše so praviloma opremljene s kombiniranimi sistemi ogrevanja, vključno z radiatorji in ogrevani tla. Ogrevalni medij ogreva kotel.

Temperatura vode, ki je prešla skozi toplotni izmenjevalnik ogrevalnega kotla, je približno 75 - 95 ° C, kar je povsem sprejemljivo za radiatorje, vendar ni sprejemljivo, da se vnaša v konture tal.

Talno ogrevanje je nizkotemperaturni sistem, ki zahteva toplotni nosilec, ki ni vroče od 35-50 ° C. Vendar način delovanja kotla ne pomeni takih vrednosti, zlasti ker je ta temperatura očitno nezadostna za radiatorje.

Bodite pozorni! Za rešitev obstoječega protislovja se uporablja mešalna enota vodnega segretega tal, ki meša tekočino iz povratnega grelnega kolektorja v dovod tople vode, s čimer znižuje temperaturo dovoda do želene stopnje.

Načelo delovanja

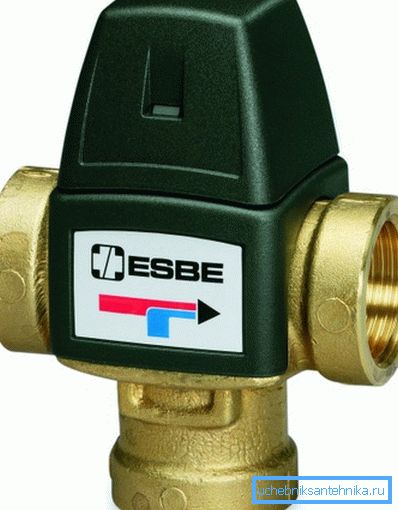

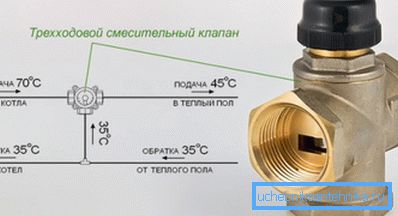

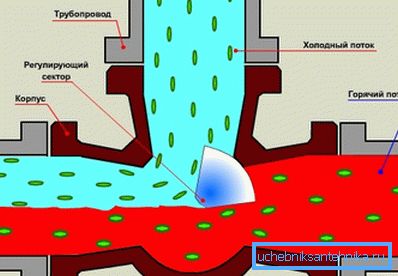

Načelo delovanja mešalne enote temelji na uporabi tristranskega ali dvosmernega ventila. To je sanitarna naprava, ki ima dva dovoda in eno vtičnico (dve izhodi in en dovod - odvisno od instalacije in naloge pri roki).

Ventil ima tri položaje:

1. Vhod 1 je odprt, vhod 2 je zaprt, izhod je odprt;
2. Vhod 1 je zaprt, vhod 2 je odprt, izhod je odprt;
3. Odprti so vhodi in izhodi.

Upravljanje (preklapljanje) poteka ročno ali s termostatsko glavo, lahko pa tudi priključite servo. Zmožnost s termostatsko glavo nas zanima.

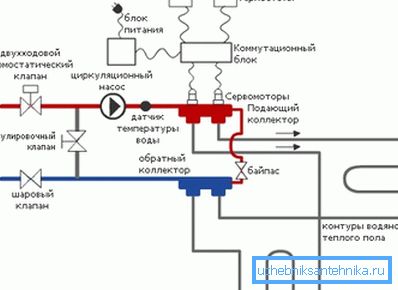

Zdaj upoštevajte delo celotne strani:

• Topla voda s temperaturo 70-95 ° C se napaja v eno od ventilskih dovodov;
• Cirkulacijska črpalka in zbiralnik oskrbe s hladilnikom na talne konture sta povezana z izhodom naprave;
• Povratni razdelilnik sistema je povezan s povratno cevjo, ki gredo v kotlu, vendar ima podružnico priključen na drugi vhod trosmernega ventila, skozi katerega teče mrzla voda v vročo vodo;
• Glava termostatskega ventila ima daljinski senzor, ki meri temperaturo vode v dovodnem razdelilniku;
• Termostat je nastavljen tako, da se v primeru, da se temperatura na vstopnem razdelilniku dvigne nad vnaprej določeno vrednostjo, ventil zapira dovod, priključen na pretok hladilne tekočine iz kotla, in voda v talni tokokrogi kroži v kratkem krogu brez kotla;
• Takoj, ko temperatura v dovodnem razdelilniku pade pod vnaprej določeno vrednost, ventil ponovno odpre dovod z vročo vodo in tla se začne segrevati.

Bodite pozorni! V majhnih sistemih se praviloma uporablja dvosmerni ventil, v katerem ni položaja, na katerem je odprta dovod tople vode in je zaprt dovod, priključen na vhod. S tem se odpravi vdor pregretega hladila v sistem, saj je to polno nesreč.

Sorte in sestava

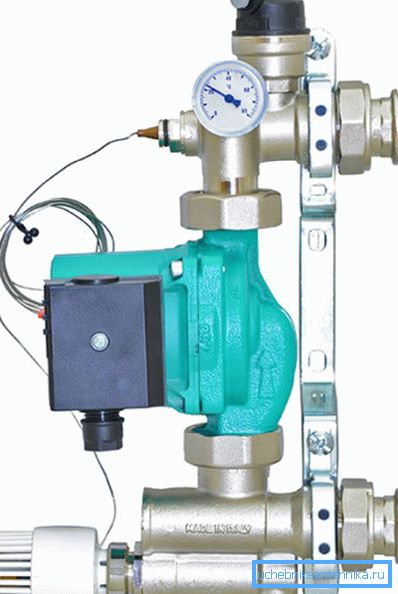

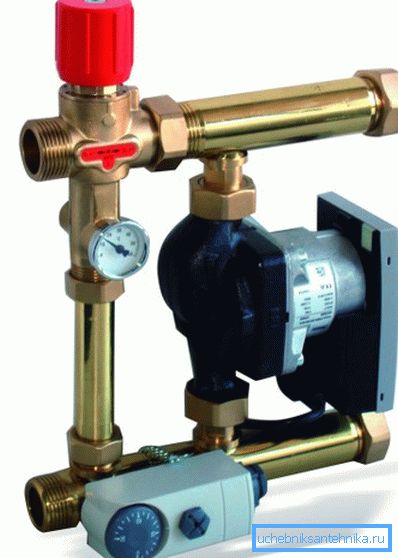

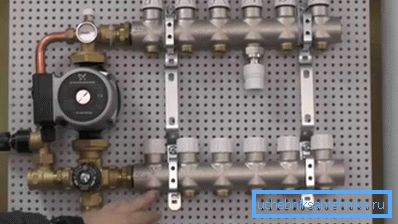

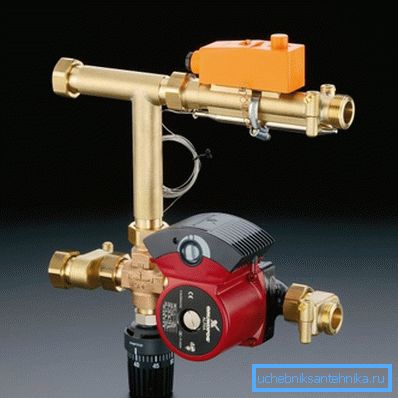

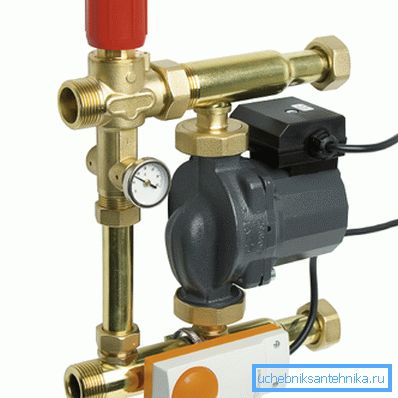

Na trgu sodobnih vodovodnih instalacij so na voljo že pripravljene zbiralne vozlišča s povratnim vodovodnim sistemom in ločeni mešalni moduli s črpalko ter vsi potrebni podatki v kompletu. Večina proizvajalcev sistemov za talno ogrevanje ima na zalogi obe možnosti.

Hkrati skoraj vsak dobavitelj vodovodne opreme vedno ponuja vse dele, ki so potrebni za samostojno sestavljanje podobnih komponent, vključno s črpalkami, ventili, merilnimi napravami, termostati s senzorji, pipami in vsemi potrebnimi priključki za njihovo povezavo v en sam sistem. Iz tega razloga danes ni težko sestaviti delovnega mešalnega sistema z lastnimi rokami, njegova kakovost pa ne bo slabša od tovarniške montaže.

Bodite pozorni! Cena tovarniškega modula bo bistveno višja od tiste, ki jo sestavljajo sami, medtem ko je razpoložljivost visokokakovostnih komponent omogočena tudi za amatersko.

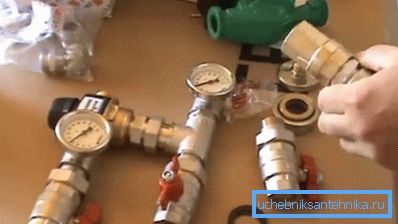

Za samonastavitev potrebujete naslednje dele:

• Triglavni ventil s termostatsko glavo in daljinskim senzorjem;
• Več krogelnih ventilov (2-5);
• Obtočna črpalka;
• Dva termometra in en manometer;
• Tee splitter;
• Adapterji in bradavičke za stikalne dele.

Bodite pozorni! V minimalni montaži lahko naredite brez termometrov in merilnikov tlaka, lahko pa tudi izključite krogelne ventile, vendar je to zelo nezaželeno.

Skupščina

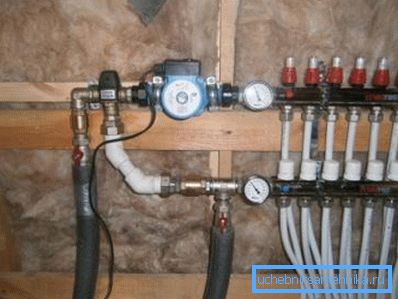

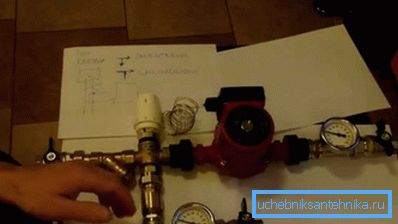

Če se ne strinjate s plačilom za tovarniško montažo, potem pozornost posvetite naši pozornosti. Da bi bila jasnejša, vzemite na primer dokončano vozlišče in gradili bomo na njem.

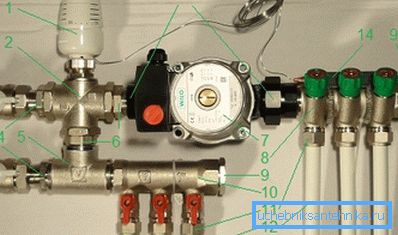

1. Začnimo s tristranskim ventilom 1? (2). Termo glavo (1) na glavo namotavamo z daljinskim senzorjem, na katerega se še ne dotikamo.
2. V enem ventilu priključite krogelni ventil American? (3) z uporabo spojne plošče 1? - ?? (4). Na drugi vhod pritrdimo čipko 1? (5) s pomočjo bradavice 1? (6). S tee pritrdite isti krogelni ventil kot vhod mešalnika.
3. V izstopni ventil (označen kot "AB") povezujemo cirkulacijsko črpalko (7) s tesnilno matico z notranjim navojem 1? (13). Na izhodu črpalke priključite razdelilnik 1? -? (8).
4. Pri prostem iztiskanju čepa, priključenega na ventil in krogelni ventil, priključite povratni razdelilnik (10). Med čepom in zbiralnikom je za namestitev termometra za spremljanje temperature povratnega toka zaželeno. Za zanesljivost je povratni ventil opremljen s povratnim ventilom, ki preprečuje povratni tok.
5. Zdaj vzamemo senzor za daljinsko temperaturo (14) in ga namestimo na oskrbovalnem razdelilniku z uporabo sponk. Za natančnejše delovanje naprave lahko ta prostor ogrejemo.
6. Zbiralci so zaprti z vtikači (9), z njimi povezujemo cevi kontur toplotnega dna (12) s pomočjo fitingov (11), pri čemer cevi priključimo na dovodne in povratne cevi, ki prihajajo iz kotla na krogelne ventile.

Bodite pozorni! Priporočljivo je zagotoviti sistem z dvema termometroma za spremljanje temperature dovodne in povratne glave. To bo pomagalo pravilno nastaviti črpalko.

Zaključek

Vsak moški, ki je vsaj enkrat imel ključ v rokah, bo lahko s svojo roko sestavil mešalni vozel za toplo tla. Vse, kar je potrebno, je, da sledite navodilom in si oglejte videoposnetek v tem članku.
