Sistem talnega ogrevanja je odličen dodatek k ogrevanju radiatorjev. Vendar pa za razliko od tradicionalnih baterij spada v nizkotemperaturne grelne naprave, zato je pri uporabi teh sistemov nujno nameščeno mešalno vozlišče ogrevane talne površine. Spodaj si podrobneje ogledamo, kaj so te naprave, katere elemente sestavljajo in katere funkcije opravljajo.

Zakaj uporabljati mešalno enoto

Da bi razumeli, zakaj potrebujete mešalnik za ogrevani tla, najprej morate ugotoviti, kako deluje sistem, kar bomo naredili spodaj. Torej, za radiatorje in talno ogrevanje je dobavljen isti toplotni nosilec. Poleg tega se je ogrelo do maksimuma, npr. na temperaturo, ki je potrebna za radiatorje (do 95 stopinj).

Hkrati pa temperatura talne površine po sanitarnih standardih ne sme presegati 30-31 stopinj, v nasprotnem primeru bo neprijetno hoditi po tem nadstropju. Zaradi tega je temperatura hladila, ki se napaja v vezje, odvisna od debeline estriha in vrste talne obloge 35-55 stopinj.

Iz tega sledi, da voda ni mogoče dobavljati neposredno iz kotla na vezje, ker njegova temperatura lahko presega dovoljeno mejo. Samo za namen spuščanja termo-mešalnik uporabljamo za toplo dno. Vroč hladilno sredstvo meša s hladnejšim, tj. vrnitev

Bodite pozorni! Če se segrevanje hiše ali stanovanja izvaja z nizkotemperaturnimi vezji, mešalne enote niso nameščene, ker v tem primeru ni smiselno uporabljati.

Vozlišče za mešanje naprave

Običajno je delo zadevnega mešalnika mogoče opisati takole:

• Vročo hladilno sredstvo dobimo v grelni zbiralnik in tam ležimo proti mešalnemu ventilu za ogrevan tla s termostatom.
• Če je temperatura hladila nižja od zahtevane, se ventil aktivira, zaradi česar se odpre oskrba s hladnim hladilnikom.
• Takoj, ko temperatura doseže želeno vrednost zaradi mešanja vročih in hladnih tekočin, ventil izklopi tok vroče tekočine.

Moram reči, da je mešalna skupina za ogrevanje tal potrebna ne samo za nastavitev temperature, temveč tudi za kroženje hladilne tekočine v krogotoku ogrevalnega sistema. Zato sistem sestavljajo naslednji osnovni elementi:

Poleg teh dveh glavnih elementov je sistem lahko tudi:

• Bypass - ščiti mešalno enoto pred preobremenitvami.
• Zapiralni in odtočni ventili.
• Odzračevanje zraka.

Treba je opozoriti, da je mešalni toplotni izmenjevalnik nameščen pred tokokrogom, vendar pa je lahko tudi sam kraj namestitve drugačen:

• V prostoru, kjer se sistem izvaja toplo pod.
• V kotlovnici.
• V bližnji zbiralni škatli.

Vrste mešalnih enot

Glavna razlika v delovanju termomixerjev je pri načrtovanju razdelilnih ventilov. Najpogostejše so dvosmerne in tristezni naprave. Spodaj je podroben pogled na njihove značilnosti.

Dvosmerni ventil

Dvosmerni ventili imenujemo tudi hranjenje. Na tej napravi je nameščena termostatska glava, ki vsebuje tekoči senzor, ki je odgovoren za nadzor temperature v hladilnem sredstvu, ki vstopa v krog ogrevalnega sistema.

Mešanje hladilne tekočine poteka v skladu z zgoraj opisanim načelom, t.j. povratni tok je stalno dobavljen, vroča tekočina pa le, kadar je to potrebno.

Med prednosti tega oblikovanja so:

• Sistem se nikoli ne pregreje, kar poveča njeno življenjsko dobo.
• Ventil ima zanemarljivo pretočno zmogljivost, ki zagotavlja gladko regulacijo temperature, to je brez nenadnih sprememb.

Zaradi teh razlogov večina strokovnjakov pri montaži mešalnika za toplo tla z lastnimi rokami uporablja dvosmerne ventile.

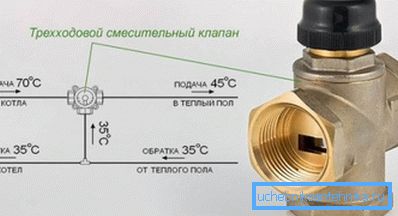

Trosmerni mešalnik

Ta naprava združuje dve funkciji:

• Bypass Feed Valve.
• Balansiranje obvodnega ventila.

Njena glavna značilnost je, da meša linijo hladnega povratka in toplo nosilec toplote. Pogosto so trosmerni ventili opremljeni z aktuatorji za krmiljenje vremenskih in termostatskih naprav.

Menijo, da so trosmerni mešalniki univerzalni in nepogrešljivi v velikih sistemih, pa tudi v sistemih, kjer se uporabljajo vremensko odvisni krmilniki.

Vendar imajo nekatere pomanjkljivosti:

• Izključena je možnost dobave toplotnega poda obrobe s signalom iz termostata vročega nosilca toplote s temperaturo 95 stopinj Celzija. To lahko povzroči poškodbe cevi zaradi nadtlaka. Poleg tega nenadne spremembe temperature skrajšajo življenjsko dobo sistema.
• Celo minimalna sprememba v nastavitvah naprave lahko povzroči znatno spremembo temperature v vezju, ki je povezana z veliko pasovno širino naprave.

Bodite pozorni! Trajnost sistema je odvisna od kvalitete gradnje mešalne enote in kakovosti izbranih materialov. Zato je treba tej točki posebno pozornost nameniti fazi zasnove sistema.

Značilnosti namestitve opreme

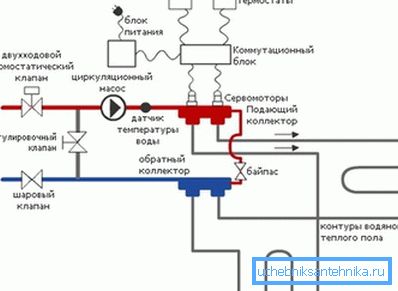

Obstaja kar nekaj možnosti za povezavo opreme. Spodaj je najbolj priljubljena shema talnega ogrevanja na mešalnem mestu.

Omogoča vam, da sami sestavite sistem, tako da zaporedno povežete vse pomembne elemente:

• Kotel;
• Distribucijsko vozlišče;
• Cevovod

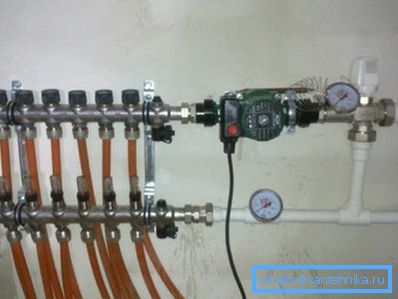

Pred namestitvijo distribucijske enote morate namestiti zaščitno kovinsko omarico, ki je lahko odprta ali zaprta. V nekaterih primerih je vozlišče popolnoma odprto, npr. v obliki stojala. V tem primeru je dostop do njega poenostavljen, vendar zaščita do povezave trpi.

Mesto za omarico je praviloma izbrano glede na lokacijo tokokrogov. Če se uporablja več vej, je priporočljivo namestiti omarico na sredini, na isti razdalji od obrisov in blizu glavnih cevi. Taka "srednja" lokacija zagotavlja najboljšo hidravlično zmogljivost.

Bolje je, da z montažo termometra in zapornih ventilov začnete sestavljati z lastnimi rokami, ki morajo biti nameščene na vseh izhodih tokokrogov. Najpogosteje so deli za prilagajanje delovanja krmilnega in povratnega toka dobavljeni v kompletu zbirnega pribora.

Če se osredotočimo na shemo, je mogoče pravilno in pošteno hitro namestiti distribucijsko vozlišče, priključiti dovodne in odvodne cevi ter zagotoviti, da se lahko eno ali več tokokrogov izklopi, kar je morda potrebno med delovanjem sistema.

Deli so priključeni z uporabo kompresorskih priključkov, namestitveni komplet, ki vključuje:

• Oreščki;
• Bushings;
• Objektivi za zvonjenje.

Nasvet! Za montažo sistema je bolje uporabiti medeninasto opremo, kljub dejstvu, da je njihova cena višja. To je posledica dejstva, da se na njihovih notranjih zidovih skoraj ne skali.

V primerih, ko se premer delov ne ujema, se uporabljajo adapterji.

Kratka navodila za sestavljanje so naslednja:

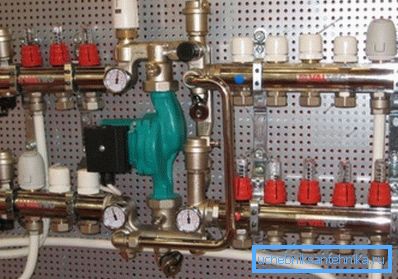

• Najprej sta priključeni dve cevi na distribucijsko enoto - oskrbo hladilnega sredstva in povratni tok.
• Nato priključite konturne elemente.
• Nato so sistemski elementi nameščeni v naslednjem zaporedju:

• obtočna črpalka;
• odvod zraka;
• drenažni petelin;
• trosmerni mešalnik.

Ta sistem omogoča popolno kontrolo procesa ogrevanja.

Bodite pozorni! Delovanje opisanega sistema je popolnoma odvisno od grelnega kotla - znižanje temperature ali omejevanje pretoka hladila povzroči zmanjšanje temperature ogrevanega tal.

Tukaj v resnici so vsi osnovni elementi namestitve distribucijskih vozlišč.

Zaključek

Mešalne enote so potreben element za ogrevalne sisteme, ki združujejo tradicionalne radiatorje s toplim podom. Poleg tega je trajnost ogrevanega tla odvisna od kakovosti distributerja. Zato je treba pri njegovi namestitvi imeti manj pozornosti kot polaganje toplega nadstropja.

Iz videoposnetka v tem članku lahko izveste nekaj dodatnih informacij o tej temi.
