Moč bimetalnih radijatorjev: lastnosti ogrevanja in izračun

Ta material je bolj namenjen tistim, ki se odločijo za ogrevanje v lastnem stanovanju z lastnimi rokami in morajo izračunati grelce glede na njihovo zmogljivost za določeno sobo ob upoštevanju sobne temperature.

Seveda bodo takšni izračuni različni za različne podnebne cone, stopnjo izolacije stavbe in debelino stekel z dvojno zasteklitvijo v oknih, vendar je vse to preveč težavno in v preprosti obliki bomo poskušali razložiti, kako lahko samostojno izvedete takšne izračune.

V naših izračunih bomo poudarili bimetalni radiatorji, kot najbolj zahtevne za avtonomne sisteme ogrevanja, med drugim pa vam bomo pokazali tudi videoposnetek v tem članku.

Moč radiatorja

Nekatere funkcije ogrevanja

• Pri namestitvi avtonomnega ogrevalnega navodila vam omogoča, da namestite obojestransko in dvocevno vezje, vendar bo to spremenilo diagram ožičenja, kar lahko vpliva na moč grelcev, zato ugotovimo, kaj sta obe možnosti.
• Začnimo z enovistočnim sistemom in tukaj vidimo, da se hladilno sredstvo premika skozi debelo cev, iz katere potečejo tanjše cevi, skozi katere voda vstopa v grelnik in se vrne. Cena takšne naprave je manjša, ker je treba manj vode segreti, vendar obstaja resen problem - medij za prenos toplote postane hladnejši in hladnejši z vsako baterijo, zato je v takih primerih priporočljivo upravljati s tremi ali štirimi radiatorji in nič več, ker so vrstni red ločitve izgubi moč.
• Dvocevni sistem je popolnoma drugačen. - seveda boste morali seveda ogrevati veliko več vode, vendar pa vhod radiatorjev skozi dovodno cev ne izgublja temperature, saj se hlajeno hladilo izprazni v povratno cev. Na takšnih tokokrogih bo najbolj natančen izračuni moči različnih vrst radiatorjev.

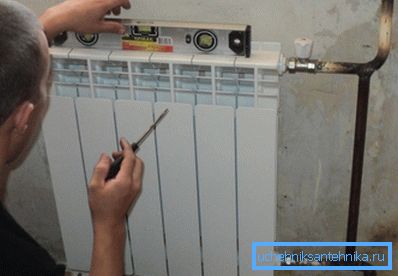

Opomba Da bi prostor ustvaril najbolj konstantno mikroklimo, ne bi smelo biti puščanja toplega zraka - to bo prav tako pomagalo izračunati potrebno moč grelec najbolj natančno. Zato je treba radiatorje namestiti pod okno, kot je prikazano na zgornji sliki - tok vročega zraka se bo dvignil in ustvaril "zaveso" od penetracije hladnega zraka, ki izvira iz stekla.

Koliko radiatorjev potrebujete za sobo

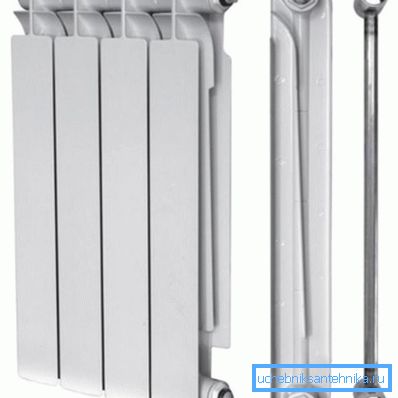

Električna miza bimetalnih radiatorjev, odvisna od blagovne znamke

Opomba Treba je opozoriti, da kovina, iz katere je izdelan radiator, nima nikakršnega pomena pri izračunu moči grelnih naprav za določeno sobo. Dejstvo je, da proizvajalec v priloženih dokumentih vedno navede nazivno moč enega odseka ali celotne naprave, če je plošča.

Zdaj pa poskušamo izračunati moč ogrevalnih naprav na območju prostora, na primer pa bomo z uporabo formule S * 100 / P uporabljali sobo z obsegom 4,556,5 m, vendar moramo takoj reči, da so ti izračuni veljavni, če višina stropa ne presega 2,7 m.

Torej bo S (površina) prostora 4,5 * 6,5 = 29,25 m2 in za moč oddelka 1 bimetalnega radiatorja (P) vzamemo GLOBAL STYLE 500 185 W, številka 100 pa je število vatov na m2 za Moskvo in Moskovsko regijo.

Ker je prostor, ki ga imamo, dovolj velik in bomo morali vedeti o številu odsekov (K), to pomeni, da je K število odsekov = S * 100 / P = 29.25 * 100/185 = 15.81 ali 16 odsekov eno veliko ali dve srednji radiator.

Zdaj pa izračuna potrebno število delov istega proizvajalca in z enako zmogljivostjo za sobo z istim prostorom, vendar s stropi, ki so višji od 2,7 m, in za računsko enoto lahko vzamete višino 3 m.

Zato moramo najprej izračunati vrednost V - prostornino prostora, to je V = 4,5 * 6,5 * 3 = 88,5 m3. Za isto Moskvo in moskovsko regijo mora en kubični meter prostora proizvesti 41 W toplotne energije.

Zato bo celotna moč, ki je potrebna za sobo, Ptotal = V * 41 = 88,5 * 41 = 3628,5 vatov. Torej, če je moč enega odseka bimetalnega radiatorja GLOBAL STYLE 500 185 W, potem 3628,5 / 185 = 19,6 ali 20 odsekov - to sta seveda že dva radiatorja, saj bo ena preveč okorna.

Toda ti izračuni veljajo le, če ima stavba ustrezno izolacijo in v prostoru ni osnutkov.

Zaključek

Ugotovite, katere norme porabe toplote v vaši regiji so na kvadratni meter in na kubični meter, nato pa jih nadomestite v zgornjih formulah. Ampak, kot lahko izkoristite standarde, ki so v tem primeru na voljo - so primerni za skoraj vse regije Ruske federacije.
