Moč radiatorja. načelo delovanja. dejavniki, ki vplivajo na

Moč grelnega radiatorja je ravno parameter, ki določa, kako učinkovito bo naprava ogrevala okoliški zrak. Načrtujemo rekonstrukcijo ogrevalnega sistema, obvladati moramo metodo izračunavanja učinkovitosti takšnih izdelkov, saj ni niti presežek niti pomanjkanje moči nesprejemljiv.

Disipacija toplote baterije

Načelo delovanja radiatorja

Preden začnemo izračunati obratovalne parametre, moramo razumeti, kako deluje ogrevalna baterija, in kakšno vrednost potrebujemo za izračun, da oceni njegovo učinkovitost.

Radiator (ne glede na to, ali gre za vodo ali električno s hladilno sredstvom za olje) deluje po precej preprostem principu:

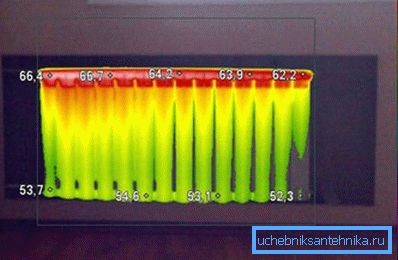

• V notranjosti naprave so rezervoarji, v katerih kroži ogreta hladilna tekočina.. Vroča snov se dvigne, ohlajena - gre navzdol, ker se tekočina stalno premika.

Bodite pozorni! V električnih napravah se ogrevanje zgodi v samem radiatorju, v vodnih napravah v kotlu ali v peči, vendar bodo v tem primeru razlike zanemarljive.

• Pri premikanju je hladilno sredstvo v stiku s stenami rezervoarjev, kar jim daje nekaj toplote. V tem primeru je daljši kontaktni čas in večja temperaturna razlika, več toplote, ki jo sprošča tekočina.
• Znotraj ogrevanja segreva stene, ki prenašajo toplotno energijo v okolje, ogrevanje zraka.
• Da bi povečali učinkovitost prenosa toplote, so radiatorji izdelani v obliki plavuti., povečanje površine v stiku z zrakom. Včasih so na površini pritrjene dodatne kovinske plošče - pospešujejo prenos toplote.

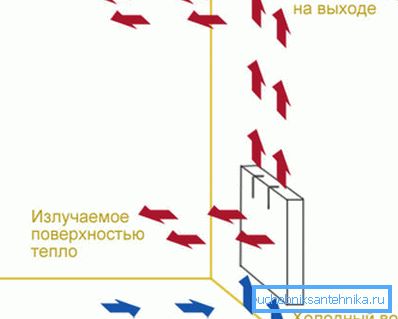

Bodite pozorni! Prisotnost toplotnih izmenjevalnih rebrov stimulira konvekcijo - gibanje vročega zraka med ploščami. Tako sta kombinirana dva načina ogrevanja: radiator in konvektor.

Električni radiatorji - jeklo, litoželezo, aluminij, bimetalni itd. - določa, kako veliko toplote lahko dajo v okolje na enoto časa. V potnih listih za ogrevanje baterij je ta parameter najpogosteje predpisan.

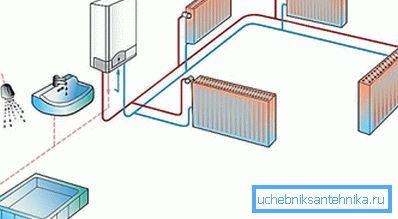

Izbor optimalne naprave za prenos toplote je zelo pomembna:

• V sistemih centralnega ogrevanja prekomerni prenos toplote vodi do pregrevanja prostora. Zato moramo nositi stroške dodatnega zračenja ali vgradnje termičnih ventilov - mikroklima se resno poslabša.
• Če učinkovitost nameščenih naprav ni dovolj, bodo morali delati na mejah svojih zmogljivosti. Po eni strani to znatno zmanjša življenjsko dobo izdelka, po drugi strani pa vodi do občasne "podlage", ko se temperatura v prostoru znatno zmanjša kljub vsem prizadevanjem bojlerja s toplo vodo.

• Poleg tega lahko naprava s težkimi obremenitvami propade. To še posebej velja za električne modele, ker je treba moč oljnega radiatorja izbrati z razdaljo približno 20-25%.

Dejavniki, ki vplivajo na prenos toplote

Če analiziramo podatke od proizvajalcev in strokovnjakov, lahko vidimo, da je moč aluminijastih radiatorjev za ogrevanje na primer precej višja kot pri modelih iz litega železa starega tipa.

To je posledica razlik v oblikovanju in materialu:

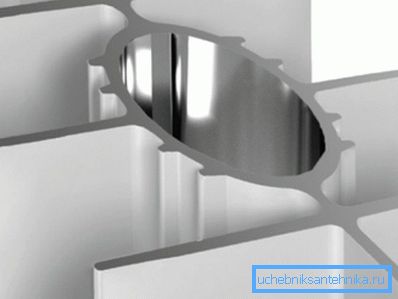

• Prvič, večja je notranja prostornina akumulatorja, več hladilne tekočine jo vstopi in več energije, ki jo bo dala. Zato je povsem logično, da bo velika naprava toplotno učinkovitejša od kompaktne (seveda seveda ostale enake). Cena se bo prav tako razlikovala in ne le zaradi razlike v ceni materiala, uporabljenega za izdelavo baterije.

• Drugič, učinkovitost je odvisna od temperature prihajajočega hladila: bolj vroče vode, več toplote, ki jo lahko izvlečemo.
• Tretjič, bolje je, da material gradi toploto, večji bo prenos toplote. Najmanj učinkovite v smislu tega kazalca so izdelki iz litega železa, bakreni, aluminijski in bimetalni modeli pa tekmujejo za vodilne položaje.

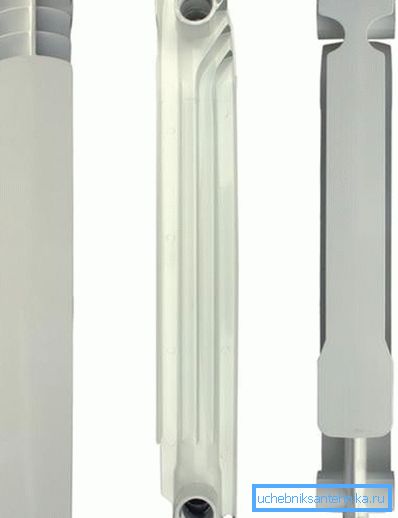

Bodite pozorni! V povprečju je moč enega odseka aluminijastega radiatorja višja kot pri bimetalnih strukturah (aluminij + jeklo ali aluminij + baker). Vendar pa so v praksi pomembni tudi nianse proizvodne tehnologije, zato ta odvisnost ni dobesedna.

Za primerjavo, spodaj je tabela moči radiatorjev različnih vrst. Podrobnejše informacije o toplotni učinkovitosti nekaterih modelov ogrevalnih baterij najdete v diagramih v članku.

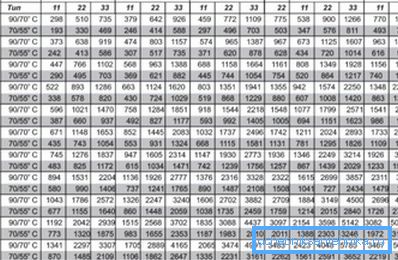

Treba je opozoriti, da je moč jeklenih grelnih radiatorjev, ki imajo panelno strukturo, označena na osnovi celotnega izdelka, medtem ko za strukture preseka pogosto vsebuje dve vrednosti: odvod toplote in enak parameter za celoten radiator.

Izračun porabe energije

Metode izračuna

Če želite izbrati baterije za napajanje, najprej izračunamo, koliko toplote porabi prostor.

To lahko storimo na več načinov, zato tukaj opisujemo najbolj učinkovito:

• Najprej moramo izračunati prostornino prostora in pomnožiti njegovo površino z višino.
• Potem določimo osnovno potrebo po toploti z množenjem prostornine s standardnim koeficientom 41 vatov.

Bodite pozorni! Ta vrednost velja za evropski del Ruske federacije. Južne in severne regije imajo svoje lastne standarde, saj se podnebje bistveno razlikuje.

• Dobljeno vrednost je treba prilagoditi, da se izravnava izguba toplote. Če želite to narediti, dodajte 100 vatov na okno in približno 200 vatov na sprednja vrata.
• Obstaja še en pristop za kompenzacijo toplotnih izgub: na primer z eno okno in eno zunanjo steno povečamo porabo toplote za 20%, dve okni in dve zunanji steni - za 30%, pri uporabi radiatorjev pa za dodatnih 25%.

Nato uporabite izračunano število za izračun potrebnega števila grelnikov. To naredite tako, da ga razdelite na moč enega odseka grelnega radiatorja in zaokrožite rezultat na celo število.

Izračun števila odsekov na preprostem primeru

Torej poskusimo ugotoviti, kako v praksi lahko sami izračuna.

Osnovni podatki so naslednji:

• Površina sobe je 16 m2.
• Višina stropa - 3,5 m.
• Eno okno, ena zunanja stena.

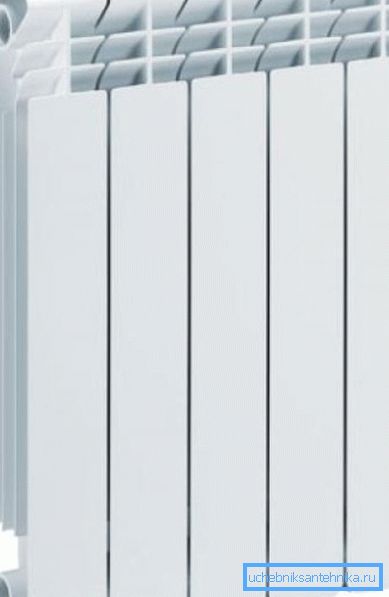

• Načrtujemo namestitev sekcijskih baterij z medosno razdaljo 500 mm (moč aluminijastega dela radiatorja je 139 W).
• Zasloni ne bodo nameščeni.

Metoda izračuna je naslednja:

• Določite prostornino: 16 x 3,5 = 56m3.
• Izračunajte potrebo po toploti: 56 x 41 = 2296 vatov.
• Uvedemo predlog spremembe glede prisotnosti oken in zunanjih sten: 2296 + 2296h0.2 = 2755,2 vatov.
• Izračunamo število oddelkov: 2755.2 / 139 = 19.8.

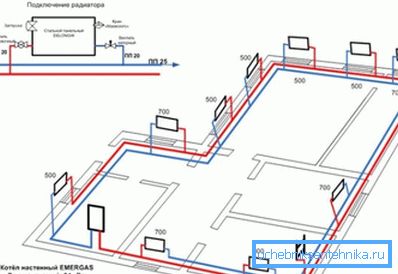

V skladu s tem moramo namestiti vsaj 20 delov aluminijastega hladilnika. Idealno je, da morate kupiti dve plošči z 10 rebri, ki jih postavite na nasprotne stene, da boste bolj enakomerno ogrevali - potem bo moč ogrevalnega sistema dovolj za ohranjanje optimalne mikroklime v tej sobi.

Zaključek

Če poznamo površino prostora in izračunamo kapaciteto radiatorja na 1 m2, bomo lahko zbrali potrebne naprave za ogrevanje, ki zagotavljajo udobno temperaturo doma. Seveda lahko vedno nameščate baterije z zmogljivostjo, prilagodite njihovo delo ročno ali samodejno, vendar še vedno ne morete storiti brez izračunov. Več o načinu določanja prenosa toplote baterij lahko preberete s pregledovanjem videoposnetka v tem članku.
