Moč toplotnega radiatorja: načini štetja in izbiranja

Pri izbiri grelnega radiatorja je treba glavno pozornost nameniti prenosu toplote, kar je glavni parameter, s katerim lahko ocenite njegovo učinkovitost. Glede na vrsto modernih radiatorjev ni težko izbrati idealne možnosti za vsako sobo.

Ročno je bolje izračunati potrebno toplotno moč.

Sprejeta terminologija

Včasih ljudje daleč od fizike zamenjujejo izraze, kot so prenos toplote, toplotna kapaciteta in toplotna prevodnost. Če menimo, da so toplotni radiatorji toplotno odvajanje bistvenega pomena.

Ampak to ne bo odveč za razumevanje teh opredelitev:

  • toplotna zmogljivost - ta koncept pomeni količino toplote, ki jo je treba porabiti za segrevanje snovi za 1 ° C;

Bodite pozorni! Višja je toplotna moč, večja je vztrajnost grelca. To se bo počasneje ohladilo, vendar se tudi ne bo hitro segrelo.

  • toplotna prevodnost - višja je ta vrednost, hitreje se ogreva kovina. Na primer, baker segreje veliko hitreje od jekla ali litega železa. Torej se bimetalni grelnik na delovno temperaturo ogreje mnogo krat hitreje od litega železa ali jekla, le njihova cena je veliko višja;
Primerjava toplotne prevodnosti različnih materialov

Bodite pozorni! Kar zadeva baterije, hitrost segrevanja ni posebej pomembna. Razlika v ogrevanju v nekaj minutah ne odloča ničesar nič.

  • prenos toplote - na splošno se ta izraz nanaša na proces izmenjave toplote, se bolj ohlajeno telo ohladi in hladno segreje, dokler se ne doseže ravnotežje. Enako se zgodi, ko se hiša segreje, baterija se ohladi in v hiši vzdržuje udobno temperaturo.

Razumevanje učinkovitosti različnih vrst baterij

Večina sodobnih baterij je izdelanih presečno, tako da s spremembo njihovega števila lahko zagotovimo, da toplotna kapaciteta radiatorjev ustreza potrebam. Upoštevati je treba, da bo učinkovitost baterije odvisna od temperature hladilne tekočine kot tudi površine.

Kaj določa učinkovitost prenosa toplote

Učinkovitost grelnega radiatorja je odvisna od več parametrov:

  • na temperaturi hladilne tekočine;

Bodite pozorni! V dokumentaciji o grelcu proizvajalec običajno navede količino toplotne moči, vendar je ta vrednost označena za normalne temperature (90 ° C pri oskrbi in 70 ° C na izhodu). Pri uporabi nizkotemperaturnih ogrevalnih sistemov je potreben ročni izračun.

  • iz načina namestitve - včasih lastniki, ki si prizadevajo za lepoto notranjosti, zaprejo baterije z dekorativnimi rešetkami, če se toplotni tok radiatorjev za ogrevanje v obrazu dotakne pregrade, se bo učinek ogrevanja nekoliko zmanjšal;

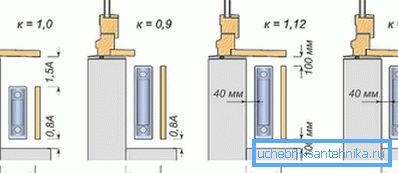

Odvisnost od prenosa toplote od metode namestitve
  • iz povezave. Z diagonalnim priključkom (dovodna cev je priključena od zgoraj) in odvodna enota - od spodaj na drugi strani pa je zagotovljeno skoraj popolno delovanje akumulatorja. Vsi deli se bodo enakomerno ogrevali.

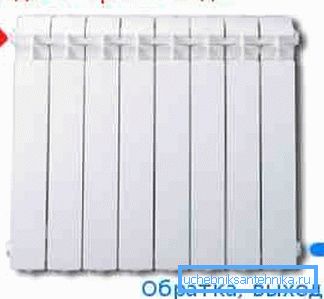

Na fotografiji - odličen primer priključitve radiatorja

Priporočljivo je, da ne boste leni in neodvisno izračunali potrebno moč radiatorja, medtem ko je bolje izbrati grelno napravo z določeno mejo. Rezervoar hladilnika radiatorja ne bo odveč, po potrebi pa lahko vedno namestite termostat in spremenite temperaturo posameznega grelnika.

Metode za izračun potrebne moči

Izračun toplotne kapacitete radiatorjev lahko izvedemo z več metodami:

  • poenostavljen - povprečen indeks se uporablja za sobo z 1 vrati in 1 oknom. Da bi ocenili število odseka radiatorja, zadostuje, da preprosto izračunamo površino prostora in pomnožimo nastalo število za 0,1. Rezultat bo približno enaka zahtevani toplotni moči grelca, za zavarovanje pa povečamo nastalo število za 15%.

Bodite pozorni! Če ima soba 2 okna ali je kotna, je treba rezultat povečati za dodatnih 15%.

  • prostornine prostora. Obstaja še ena odvisnost, v skladu s katero je 200-vatni del radiatorja način za ogrevanje 5m3 prostor v sobi, rezultat je precej netočen, napaka lahko doseže 20%;

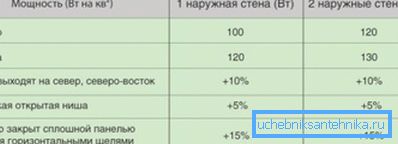

Odvisnost zahtevane moči grelca na prostorih
  • lahko naredite natančnejši volumetrični izračun z lastnimi rokami. Uporablja se odvisnost od pogleda

Q = S • h • 41,

se uporabljajo naslednje oznake: S je površina prostora, h je višina stropa, 41 je število vatov na ogrevanje 1 kocke zraka.

Vendar je mogoče izvesti podrobnejši izračun ob upoštevanju načina vgradnje radiatorja, načina njegove povezave ter dejanske temperature hladilne tekočine v ceveh.

V tem primeru bo navodilo za izračun izgledalo takole:

  • najprej se izračuna temperaturna glava? T, se uporablja odvisnost oblike? T = ((T_pod-T_obr)) / 2-T_komn

v formuli Tpod - temperatura vode na vstopu hladilnika, Tarr - izhodna temperatura, Tsoba - temperatura v prostoru.

  • potem izračunamo potrebno moč grelca Q = k • A •? T,

kjer je k koeficient prenosa toplote, Q je moč radiatorja, A je površina baterije.

  • Dokumentacija običajno navaja informacije o radiatorjih - izdelovalkah toplotne energije, tako da je Q znana in ustrezna temperaturna glava. Tako je mogoče določiti vrednost k • A (ta vrednost je konstanta za kateri koli temperaturni tlak);
  • Nadalje, poznavanje izdelka k • A in realni temperaturni tlak, lahko izračunate moč radiatorja za vse delovne pogoje.

Še lažje pa lahko uporabite že pripravljene mize s priporočenim številom odsekov radiatorja za določeno področje. Na primer, tabela toplotne kapacitete litinskega radiatorja vam omogoča, da izberete pravo velikost baterije brez izračuna. Za preprost izračun so na voljo elektronski kalkulatorji.

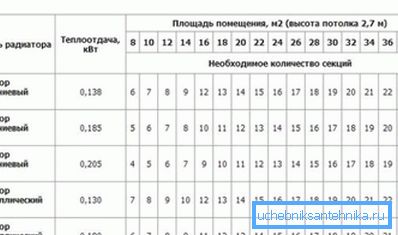

Podatki za izbiro ogrevalne naprave za dom

Izbira radiatorja

Z vidika prenosa toplote lahko bimetalni radiatorji štejemo za nespornega voditelja. Tabela toplotnih zmogljivosti radiatorjev za ogrevanje jasno kaže, da je toplotna moč takšne konstrukcije približno 2-krat višja kot pri litjem železa.

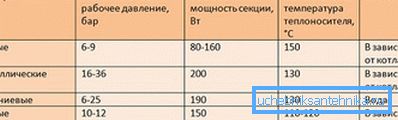

Primerjava prenosa toplote različnih vrst baterij

Vendar morate upoštevati še veliko drugih podrobnosti:

  • stroške - klasični radiatorji iz litega železa bodo stari najmanj 2-krat cenejši kot bimetalni;
  • litoželeza ne prenaša vodnega kladiva, in res, precej krhkega materiala;
  • vredno razmišljati o videzu. Po preteklih cenah lahko kupite litoželezne radiatorje z lepim vzorcem na površini. Takšen grelec je samo po sebi dekoracija prostora.

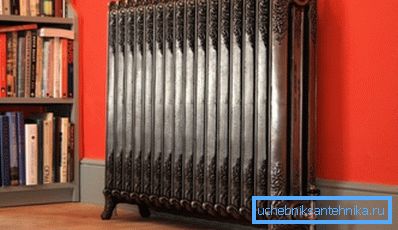

Real soba dekoracijo

Kar zadeva stroške in učinkovitost, je smiselno uvesti tak koncept kot teploat bimetalskih radiatorjev (ali litega železa, jekla). Če upoštevamo stroške baterije in njeno učinkovitost, se lahko izkaže, da bo strošek teplomatja iz litega železa nižji od stroškov bimetalne strukture.

Torej, ne popustite dobro staro litoželezno napravo za ogrevanje. Toplotna kapaciteta litoželeznih radiatorjev ogrevanja v celoti omogoča njihovo uporabo za ogrevanje hiš in s skrbnim delovanjem lahko služijo že več kot ducat let.

Na koncu

Toplotna kapaciteta radiatorja je razumljena kot količina toplote, ki jo lahko prenese v sobo pod normalnimi delovnimi pogoji. To je najpomembnejši parameter pri izbiri grelca za hišo, izračun moči je razmeroma preprost, tako da lahko vsakdo izbere najboljšo možnost za sebe.

Videoposnetek v tem članku prikazuje podroben primer izračunavanja zahtevane toplotne moči grelnikov za dom.
