Monotube ogrevalni sistem leningradka: preprostost in

V tem članku se moramo spoznati z eno izmed najbolj preprostih in skupnih ogrevalnih shem - Leningrad ali sistem barake. Ugotovili bomo, kakšne prednosti in slabosti ima v ozadju alternativ, kako pravilno povezati ogrevalne naprave z njo in kakšne premerne cevi je treba usmeriti. Pojdi torej.

Kaj je to?

Leningradka je precej preprosto cev za polnjenje, ki obkroža hišo ali ogrevan prostor okoli oboda. Ogrevalne naprave so vgrajene neposredno v to s kratkimi linijami. Diferencial, ki je potreben za obtok, ponavadi ustvari cirkulacijska črpalka ali pritrdi v grelni vod skozi enoto dvigala.

Za prilagoditev hitrosti kroženja hladilne tekočine (in s tem lahko uporabimo temperaturo radiatorjev, ki so najbolj oddaljeni od začetka obroča):

• Gladka ali koračna nastavitev obtočne črpalke.
• Dotirni ventili.
• Pritrdilna podložka.

Poleg tega: Leningrad se lahko uporablja v sistemih z naravno cirkulacijo hladila (gravitacijska). V tem primeru se obtočna obremenitev nadzira s segrevanjem toplotnega izmenjevalnika v peči ali kotlu.

Področja uporabe

Omejitve tečejo iz koče.

1. Lahko se uporablja v zaprtih prostorih, konfiguracija, ki omogoča, da je obroč neločljiva. Veliko število predelnih sten, panoramskih oken in vrat ni le križanje na Leningradu, temveč bo svojo namestitev tako naporno, da boste nujno razmišljali o alternativah.

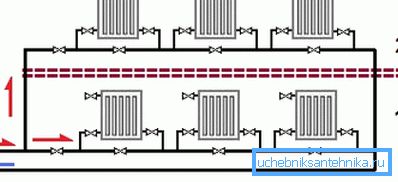

2. Ta shema ni primerna za visoke stavbe.. Vsaj v svoji čisti obliki: v posameznih stanovanjih v novih stavbah se pogosto uporablja enocevni obroč; Vendar pa je ogrevalni sistem vsakega apartmaja vgrajen v par tradicionalno ločenih stojišč.

Prednosti in slabosti

Kaj je koristno vedeti o Leningradu?

Utemeljenost

• Ona ni varna. Absolutno varna. Stanje, ko se sistem ustavi zaradi prezračevanja, je popolnoma izključen.
• Omogoča neodvisno nastavitev grelnikov in njihovo demontažo. Hkrati izklop, dušenje ali odsotnost enega radiatorja ne vpliva na delovanje drugih.
• Kot že omenjeno, lahko deluje s prisilnim in naravnim prometom.
• Zagon vezja je zelo preprost ne glede na prisotnost zraka v njem. Ker je tlak v vodovodnem ali ogrevalnem omrežju znatno višji od atmosferskega, se bodo radiatorji nad polnilnim zrakom iztisnili v zgornji del.
• Kroženje hladilnega sredstva se bo začelo tudi, ko bo sistem zračen, in zaradi toplotne prevodnosti grelnikov bodo pred ogrevanjem zraka popolnoma ogrevani.

Nuance: vezje bo delovalo na način, opisan samo s shemo ožičenja radiatorja od spodaj navzdol.

Slabosti

Te vključujejo morda samo neizogibno temperaturno razliko med prvo in zadnjo napravo za ogrevanje v tokokrogu. Natančneje, širjenje bo opazno na vstopu hladilnika: po potrebi se izravnava ogrevalni enocevni sistem, ki omogoča izenačitev prenosa toplote.

Namestitvene funkcije

Ali obstajajo pravila, ki jih je treba upoštevati pri namestitvi Leningrada z lastnimi rokami?

• Radiatorji ne prekrivajo polnjenja in se vzporedno z njimi spopadajo. Z dosledno vstavitvijo grelnih naprav se bo tok hladilne tekočine z njimi rahlo povečal, vendar bomo izgubili vse bunkerje koče - preprost zagon, toleranca napake in možnost neodvisnega nadzora temperature na vsaki bateriji.

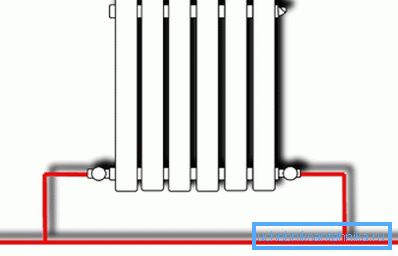

• Kot smo že omenili, je bolje uporabiti vbod z dna navzdol: eyeliners so povezani na spodnje niti radiatorja na obeh straneh. Navodilo je povezano z dejstvom, da je v taki shemi, da prisotnost zraka v akumulatorju ne bo vplivala na kroženje skozi njen spodnji zbiralnik. Iz istih razlogov je treba polnjenje postaviti pod grelnimi napravami in ne nad njimi.

Nujnost: ta priporočila se ne uporabljajo za sistem z naravnim prometom. Če želite vodo premakniti s težo, je treba polnjenje polagati z naklonom; prvi radiatorji bodo pod njim. Vendar z odprtim ekspanzijskim rezervoarjem zračna krvavitev zagotovo ni problem.

• Kot grelne naprave ne smete uporabljati konvektorjev (tuljave s plavutmi za povečanje prenosa toplote). Spet nas bodo prikrajšali za enega od leningradskih piščancev - sposobnost dela na ogrevanju, tudi v navdušenem stanju.
• Pri načrtovanju sistema je vredno upoštevati naslednje najmanjše velikosti:

Nuance: razumna maksimalna dolžina polnjenja v sistemu z naravno cirkulacijo je približno 40 metrov. Z večjim delom hiše je bolje prečrpati cirkulacijsko črpalko.

• Vsak grelec je opremljen z naslednjim kompletom ventilov:

• Zaporni ventil na vhodu. On bo v celoti izklopiti radiator za popravilo ali zamenjavo, brez resetiranja celotno vezje.

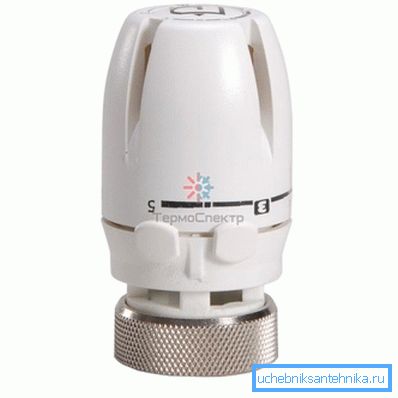

• Izhod za plin. Z njim lahko znova popolnoma odrežite grelec ali prekinete cirkulacijo, s čimer zmanjšate temperaturo. Namesto dušilke se lahko namesti termostatska glava, ki bo regulirala lastno prehodnost v avtomatskem načinu, odvisno od temperature v prostoru.

Koristno: zaradi ekonomičnosti lahko namesto plinske ali termične glave namestite še en ventil. Njena cena je veliko nižja; Vendar pa je neprimerno regulirati pretok eyelinerja z ventilom.

• Zrači se na enega od zgornjih vijakov hladilnika. Za zračne krvavitve se lahko uporabi Mayevsky pipa, ventil ali običajna pipa.

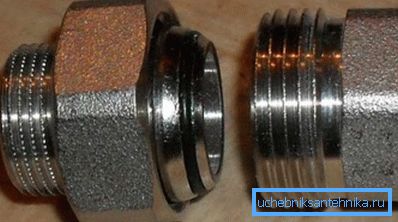

• Pri vpetju na jeklene obloge na strani plute z levi navoj je nameščen odstranljiv odmik, ki po potrebi omogoča demontažo radiatorja brez varjenja. Praviloma jeklene povezave z bimetalnimi radiatorji se uporabljajo v domovih, povezanih s centralnim ogrevanjem, s svojimi ne vedno predvidljivimi temperaturami in pritiski. V samostojnih sistemih uporabljati cevi iz polipropilena in kovin in umetnih snovi; za priključitev baterij v tem primeru je lažje postaviti nekaj ameriških žensk.

Zaključek

Upamo, da mu bo material, ki ga bralec predlaga, pomagal pri načrtovanju ogrevalnega sistema in njegovi namestitvi. Kot vedno lahko najdete dodatne tematske informacije v videoposnetku, ki je priložen članku. Uspehi!
