Monotube ogrevalni sistem: ugotovimo učinkovitost v

Enocevni ogrevalni sistem zasebne hiše je bolj ekonomičen in enostaven glede na dvocevni sistem s tako imenovanim "oskrbovanjem" in "vračanjem". Poznavate pravila za vgradnjo takšnega ogrevalnega sistema, ki jo lahko uredite na najboljši način, kar zagotavlja visoko učinkovitost delovanja in maksimalno varčevanje z energijo. Povedali bomo vse nianse, s katerimi se boste srečali pri uporabi te vrste ogrevanja.

Komponente ogrevalnega sistema doma

Najprej bomo analizirali, kaj sestavljajo enocevni in dvocevni ogrevalni sistemi, kar bo pripomoglo k zaznavanju dogovora kot celote:

• Trunk pipeline, na katerega se giblje nosilec toplote.
• Ogrevalne naprave (radiatorji), ki so na potrebnih mestih povezani z avtocesto.
• Vir hladilne tekočine (vroča voda) v obliki kotla.
• Razširitveni rezervoar.
• Elementi za kroženje hladilne tekočine v sistemu.

Opomba! Večina hladilnih sredstev se razlikuje glede na prostornino rezervoarjev in dodatne funkcije, pa tudi za materiale, ki se uporabljajo pri polaganju.

Posebnosti

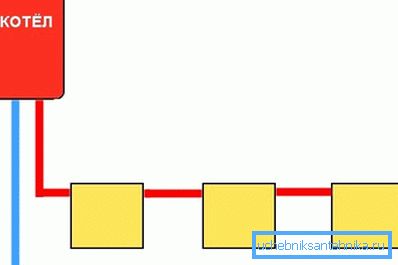

Monotube ogrevalni sistem Leningradka je zaprta zanka ene same cevovoda, skozi katero se toplota prenaša v radiatorje in se, potem ko jih opere, vrne v kotel.

Metoda ogrevanja stanovanja ima zato številne prednosti, zaradi katerih je v zasebni stavbi ugodnejša:

• Dobičkonosnost v obratovanju (v primerjavi z dvotirnimi različicami).
• Nizka cena, zaradi manjše porabe materialov.
• Enostavna montaža in popravilo v sili. Večina lastnikov hiš lahko samostojno uredi to možnost ogrevanja.
• Glavni cevovod je mogoče postaviti neposredno nad tlemi ali pa se pod njim popolnoma skriti.
• Enocevni sistem je enako učinkovit tako v enonadstropnih kot na dveh nivojskih hišah.

Bodite pozorni! Optimalen način delovanja te opreme za ogrevanje na vseh področjih doma dosežemo z ustrezno izbranim zaporedjem povezav hladilnika.

Cirkulacija sistema

Kroženje hladilne tekočine v ogrevalnem sistemu je lahko:

• Naravno, ki nastane zaradi razlike v gostoti vode. Ohlajena voda iz obratnega dela vezja, ki ima večjo gostoto, premakne manj gosto (vročo) na vrh dvižnega voda in potisne naprej v glavni cevovod do radiatorjev.

Za vaše podatke! S to metodo cirkulacije je treba položiti cevi s naklonom, ki ne sme biti manjše od 3-5 stopinj, kar pa ni vedno mogoče v velikih hišah z veliko dolžino cevi. Dejansko bo s takim naklonom cevovoda razlika v višini na meter dolžine od 50 do 70 mm.

• Prisiljeno. Pri tej metodi hladilno sredstvo kroži s črpalko, ki je priključena na ogrevalni sistem na povratnem vezju neposredno pred vstopom vode v kotlu. Glavni plinovod v sistemu s prisilnim kroženjem hladilne tekočine se lahko položi z višinsko razliko 50 mm na meter dolžine poti.

Pozor! Ker sistem s cirkulacijsko črpalko, priključeno na električno omrežje, samodejno postane hlapen, je treba sprejeti ukrepe, da se izognemo stagnaciji hladilnega sredstva v času zatemnitve. Za to je nameščen tako imenovani obnovitveni kolektor, ki lahko potiska vročo vodo do višine približno 1,5 metra.

Razširitveni rezervoar

Na vrhu pospeševalnega zbiralnika se cevovod izpusti v ekspanzijsko posodo. Njen namen je uravnavanje tlaka v ogrevalnem sistemu, da bi se izognili povečanju v sili.

Danes bolj pogosto uporabljamo ekspanzijske posode zaprte konstrukcije, brez kontakta s hladilnim sredstvom z zrakom.

Strukturno je posoda za ekspanzijo posodo, ki je razdeljena na dva dela s prilagodljivo membrano:

• Ena je napolnjena z zrakom pod pritiskom.
• Drugi je opremljen z vhodno-izhodnim hladilnim sredstvom.

Zaprto ekspanzijsko posodo lahko namestite na katerikoli primeren kraj ogrevalnega kroga, kar je prednost pred odprtimi rezervoarji, nameščenimi izključno na najvišji točki sistema.

Za vaše podatke! Prosti stik hladilnega sredstva z zrakom v odprtem ekspanzijskem rezervoarju spodbuja nasičenje s kisikom. To ogroža zgodnje odpovedovanje jeklenih cevi in ​​grelnih naprav zaradi pospeševanja korozijskih procesov. V tem primeru je prednostna namestitev monotube ogrevalnega sistema s cevmi iz polipropilena - material je odporen proti deformaciji.

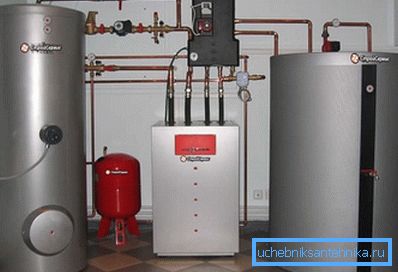

Shema namestitve komponent ogrevalnega sistema

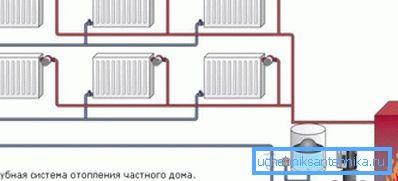

En ogrevalni sistem je vgrajen v naslednjem zaporedju:

• Vir toplotnega nosilca je kotel, ki lahko deluje zaradi:

• Strip.
• Trdno gorivo.
• Električna energija.
• Kombinacije dveh ali več možnosti goriva.

Opomba! Slednja možnost je primerna za tiste primere, ko v določenem času eden od virov goriva ni na voljo ali postane drag.

• Pospeševalni zbiralnik z vhodom v ekspanzijsko posodo. (Glej tudi članek Rezalnik cevi za jeklene cevi: značilnosti.)
• Glavni cevovod, ki obide vse svoje prostore v stanovanju. Glede na to, da hladilno sredstvo ohladi, ko se odmakne od kotla, bi morale biti najprej na poti k njej predvsem sobe, ki potrebujejo boljše segrevanje:

• Baby.
• Spalnice.
• Kopalnice.

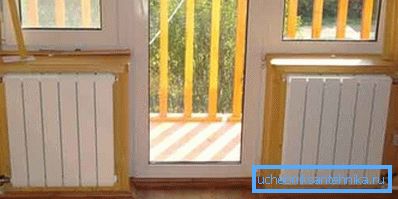

Bodite pozorni! Radiatorje lahko namestite v vašem domu na katerikoli prikladni lokaciji. Edina stvar, ki jo zahtevajo navodila za vgradnjo grelnih naprav, je obvezna namestitev pod okna. In naša priporočila so tudi poiskati radiatorje blizu vhodnih vrat (na naslednji fotografiji).

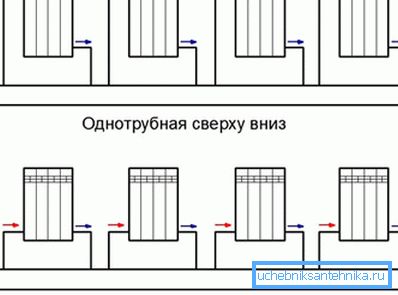

Priključni radiatorji

Na sistem lahko priključite dva načina:

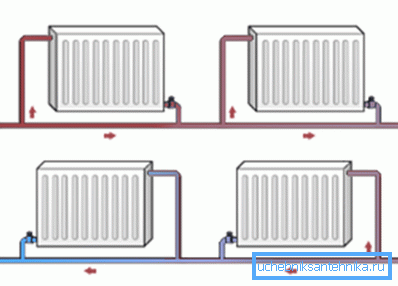

• Prva - neregulirana preprosta. V tem primeru so radiatorji povezani z avtocesto v dveh točkah:

• Na vhodu.
• Na izhodu.

Ta preprost in poceni vezalni načrt brez dodatnih povezav in elementov ne omogoča izvedbe:

• Nastavitev ogrevanja.
• Če je sistem poln, radiator popravite ali zamenjajte.

• Druga možnost je Leningradka. V skladu s to shemo je vsak radiator na točki vstopa in izhoda na avtocesto opremljen z blokirno napravo, s katero lahko:

• Regulirajte moč ogrevanja na ločenem področju.
• Popolnoma odrežite pretok hladila za izvedbo popravil.

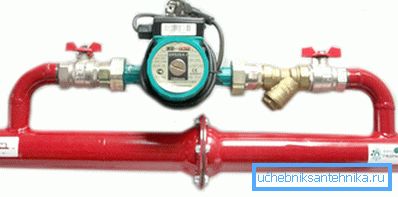

Poleg tega je ob straneh radiatorjev nameščen obvod z zapiralno napravo, če je blokiran, se pretok hladila preusmeri neposredno skozi določen radiator.

Ne pozabite, da samo vi izberete eno od zgornjih metod, ki temeljijo na značilnostih vsake od njih. Obstaja še ena možnost - najeti delovno ekipo, ki bo določila najboljši ogrevalni sistem glede na vrsto vaše zgradbe, po kateri lahko začnete delati svoje roke. (Glej tudi članek Kanalizacija v koči: funkcije.)

Zaključek

Zdaj veš več o posebnosti enocevnega ogrevalnega sistema, kakšne so možnosti za njegovo izvedbo v državi hiše. Kot razumete, je treba rešiti to težavo, ko se pretehta vse prednosti in slabosti, morate razumeti, kaj je najbolje za vas in vašo zgradbo. Poskrbite za primerjavo z dvocevnim sistemom, ki je prav tako priljubljen v zasebnih domovih.

V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
