Montaža za radiatorje: izbor, namestitev in vrste nosilcev

Grelniki radiatorjev so običajno postavljeni pod okna. Samo včasih projekt predvideva drugačno lokacijo. Namestite grelnike, ki jih uporabljate za montažo na steno ali tla radiatorjev. Trenutno jih je veliko vrst.

Naprava za ogrevanje radiatorjev je zelo različna.

Izbira in namestitev pritrdilnih elementov

Pri izbiri pritrdilnih elementov, morate biti taki trenutki:

  • material, iz katerega so izdelani radiatorji;
  • velikosti baterij;
  • material stene;
  • dimenzije oken, njihovo število in značilnosti lokacije;
  • prostorski projekt.

Bodite pozorni! Navodilo opozarja, da je težji grelec, tem večje mora imetnik. Materiali radiator in pritrdilni elementi se morajo ujemati.

Po ovrednotenju zgornjih vidikov lahko pravilno izberete vrsto držal in določite želeno število nosilcev.

Izračunski pritrdilni elementi

Razdalje, ki jih je treba vzdrževati pri nameščanju baterij.

Ko je nameščen pod okni, se ohranjajo naslednje razdalje:

  • od tal mora biti najmanj 8-12 cm;
  • na stene približno 3-5 cm;
  • do oken ne manj kot 6-10 cm.

O tem, koliko nosilcev potrebuje radiator.

Njihovo število je odvisno od dolžine grelca.

  1. Ko so deli majhni - do 10 kosov, sta na vrhu nameščena dva držala, druga pa je nameščena spodaj.
  2. Če je baterija sestavljena iz 10-14 celic, je na vrhu nameščenih 3 nosilca, 2 spodaj.
  3. Pod vsakim naslednjim 4-7 odsekov litoželezni akumulator in 10 analogov aluminija in cevastih z lastnimi rokami se na zgornji in spodnji strani doda ena podpora.

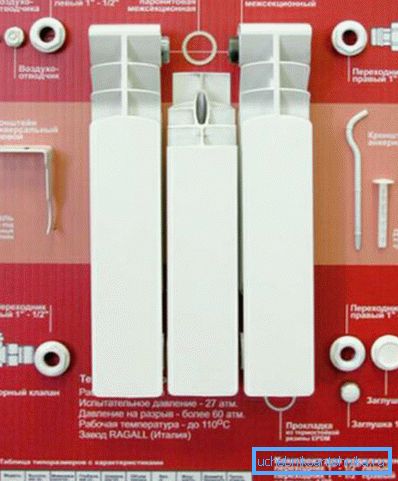

Vsaka podrobnost ima svoje mesto

Označevanje za držala za montažo

Zelo pomembno je, kako označiti pritrditev radiatorjev.

  1. Najboljša možnost je, če se grelnik nahaja točno na sredini okna. Na podlagi tega poiščite središče odprtine na steni in narišite navpično črto.
  2. Nadalje obstaja 2 možnosti. Če je ožičenje nižje, povlecite vodoravno črto, ki označuje zgornji rob baterije. Pri nameščanju radiatorjev s stransko povezavo je pomembno, da grelne cevi namestite. V tem primeru odložite vodoravno črto, ki prihaja iz dovodne (zgornje) cevi.
  3. Izmerite vrzeli med držali na bateriji. Odložite jih glede na vlečene črte.

Vrste nosilcev

Kavlji na jekleni plošči.

Vrstni red in pravila za vgradnjo baterij niso odvisni od njihove vrste, spremeni se samo tip nosilcev.

Nosilci radiatorjev iz litega železa

Nosilci za litoželezne radiatorje so najtoplejši in najtežji, ker v preteklih letih bi morala biti zelo težka. Ti ukrivljeni zatiči ali ploščati kavlji so narejeni posebej ali pritrjeni na jekleni trak 2-3 kosov.

Izdelki niso pobarvani ali na njih nanese bela (standardna) prevleka. Za naročilo lahko izberete drugo barvo.

Najpogostejši takšen nosilec za radiatorje iz litega železa.

V fotografskem jeklenem držalu.
  1. Nosilci žice iz litega železa.
  2. Nastavljivi jekleni nosilci. Omogočajo menjavo reže med steno in radiatorjem, istočasno pa obrezovanje baterije vodoravno in v višino.
  3. Jekleni nosilci.
  4. Imetniki, združeni na kovinski trak.

Bodite pozorni! Pred nakupom upoštevajte velikost podpore. Izdelane so pod pritrdilnimi deli z različnimi globinami. V vsakem primeru mora imetnik zagotoviti, da reža na stene ni manjša od 30-50 mm.

Poleg nosilcev nožev za akumulatorje so narejene tudi klešče iz litega železa. Dokončani so z mozniki. Izdelek je nameščen na naslednji način: izvrtana je luknja, v katero se poganja plastični moznik. Nosilec je privit v to, z navojem na eni strani.

Kratki navodila za namestitev.

Poleg pritrditve na steno je tudi zunanja vgradnja litega železa s pomočjo nog. Njihova cena je odvisna od tega, ali se njihova višina lahko prilagodi ali ne.

Zgornji loki, ki pritrjujejo dele na nosilcu, se razlikujejo. Izdelane so iz jeklene žice ali imajo obliko verige gibljivih konjugiranih vezi. V vsakem primeru so radiatorji pritrjeni na zaustavitev s pomočjo vijakov in lokov.

Pritrdilni elementi za bimetalne in aluminijeve baterije

Univerzalno držalo za bimetal in aluminij.

Pritrditev za aluminijaste radiatorje in bimetal podobne analogom za lito železo, vendar je narejena iz tankih kovin.

  1. Najbolj zahtevani kotni univerzalni nosilci za obe vrsti naprav. Na vrhu in dnu sta opremljena z vdolbinami za zbiralca. Zaradi tega se lahko montirajo tako levo kot desno.
Talne police.
  1. Noge za bimetal in aluminij ne proizvajajo. Ampak proizvajajo stojala, ki omogočajo montažo baterij na tla. Prvič, tak podpornik je pritrjen na tla, nato pa je nameščen in pritrjen radiator.

Uporaba talne stojala je optimalna, če stene ne morejo imeti dodatne teže. Na primer, težko je montirati radiatorje na sendvič plošče, steklo, mavčne plošče.

Podpora za jeklene naprave

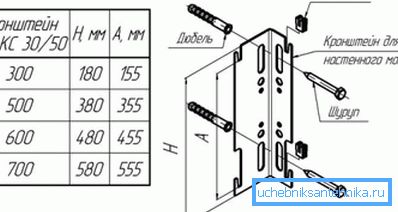

Standardna strojna oprema za panelne radiatorje.

Obstajata dve vrsti takšnih naprav: panelni in cevni koluti.

Potrebujejo različne vrste pritrdilnih elementov.

  1. Posebni nosilci so privarjeni na zadnje stene ploščatih baterij. S pomočjo so naprave pritrjene na oklepajih. Ta nosilec za jeklene radiatorje ima posebno obliko, ki je zasnovana za nosilce.

Bodite pozorni! Pri nameščanju ploščatih naprav morate pazljivo nadzorovati navpično postavitev nosilcev, ker 4-6 sponk naj natanko pritegne kljuke. Potrebno je, da je bila stena popolnoma gladka in enakomerna.

  1. Ker je teža radiatorja majhna, je dovolj, da ga pritrdite na nosilce na vrhu. Od dna lahko postavite podpornike, mu bodo dali vodoravno usmeritev. Prijemajo se na nosilce s kljukami in le na steno.
  2. Za večjo zanesljivost se razširi montažni del za jeklene radiatorje proti steni.

Spodnja tabela prikazuje dimenzije opisanih nosilcev.

Model nosilca Dolžina, v centimetrih Skupna višina v centimetrih (N) Razdalja med zgornjo in spodnjo kljuko v centimetrih (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35.5
LK-KS / 60 60 48 45.5
LK-KS / 70 70 58 55.5

Obstajajo posebni trakovi za enostavno namestitev. To so kovinski trakovi s plastičnimi sponami od spodaj in od zgoraj. S to metodo pritrditve držala na radiatorju ni potrebno. Trakovi so pritrjeni na steno, baterija je vstavljena v njih, ki jo držijo plastične kavlji.

Nosilec pritrjevanja radiatorja z ogrevalno cevasto podoben proizvodu za segmentni analog.

Prav tako je sestavljen iz trnkov, le drugačne velikosti, ki so opremljene s plastičnimi oblogami.

Namestitev SMB.
  1. Proizvajalci izdelujejo tudi posebno držalo SMB s kavlji za cevi.
  2. To je jeklena plošča s plastičnimi sponkami in podstavek za polico akumulatorja spodaj.
  3. Take pritrdilne elemente je mogoče uporabiti, če teža radiatorja, napolnjenega s hladilno tekočino, ne presega 100 kg.
  4. Vgradnja baterije tukaj je zelo preprosta. Namestite napravo na podstavek, jo pripnite do sponk. Tisti, ki zgrabijo bližnjo cev, snap.

Obstaja tudi drugi model za poenostavljeno namestitev - nosilec SVD. Sestavljen je iz dveh vozlišč. Prvi je pritrjen na steno, drugi na akumulatorju. Pri nameščanju naprave se povezujejo in povezujejo zanke iz jekla.

Talno pritrjevanje takšnih baterij se lahko zgodi s pomočjo cevastih zapornic, ki so varjene v tovarni ali s stojalom s kavlji. Na njih je naprava obešena, samo stojalo za pritrditev radiatorja je pritrjeno na tla.

Zaključek

Za ogrevanje radiatorjev obstaja kar nekaj vrst nosilcev. Lahko so stene in tla. Standardni modeli so zanesljivi, vendar jih je težje namestiti. Orodja in trakovi za poenostavljeno namestitev prihranijo stroške dela in časa, vendar so njihovi stroški večji.

Video v tem članku vsebuje vizualne informacije.
