Načrtovanje zasebnega hišnega ogrevanja - glavne faze

Grelna naprava v hiši se lahko razdeli na dva dela: teoretično - izvedejo se potrebni izračuni in praktično - po končanih risbah se ožičenje izvaja na tleh in na kotlu. Glede na pomen pravilne selekcije komponent se članek osredotoča na teoretični del.

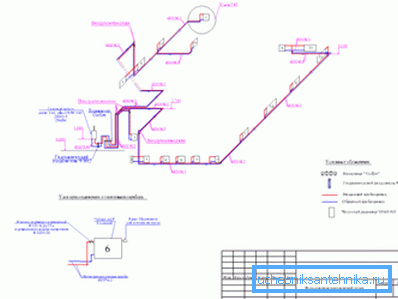

Zasnova ogrevalnega sistema

Oblikovanje ogrevanja doma v mestnih mejah omogoča, da gre po najpreprostejši poti in organizira centralno ogrevanje. V tem primeru je dovolj preprosto določiti dolžino in premer cevi ter izbrati želeno velikost radiatorja. Stroški v tem primeru bodo minimalni, ker vam ni treba porabiti denarja na kotlu ali na obtočni črpalki.

Nekoliko težje bo doseči enako nalogo, temveč za državno hišo. Z verjetnostjo 99,9% ni centraliziranega ogrevanja izven mesta, v najboljšem primeru se elektriki in plin dobavljajo hiši. V tem primeru bo zasnova ogrevalnih sistemov za hišo vključevala tudi izbiro moči kotla.

Na izhodu moramo pridobiti posebne podatke o:

• minimalna moč kotla;
• material, dolžina in premer cevi;
• število radiatorjev in njihovo območje;
• krožno črpalko za ogrevanje.

Splošne določbe za načrtovanje ogrevanja na domu

Analiziramo zasnovo ogrevalne naprave podeželske hiše - v tem primeru je treba določiti najmanjšo moč kotla, ki je dovolj za ogrevanje hiše. Izračun temelji na dejstvu, da je toplotna izguba skozi ovoj stavbe kompenzirana s toplotno močjo iz kotla.

V splošnem primeru se izračun izvede po formuli

Kje

• Q - izguba toplote, W;
• S je površina ovojnice (strop, stena);
• ?T-temperaturna razlika na ulici in znotraj hiše, C;

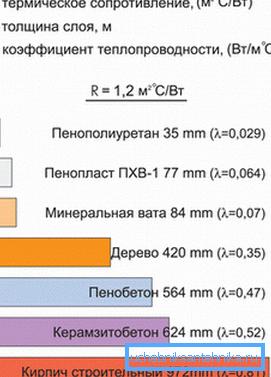

• ? - koeficient toplotne prevodnosti, referenčna vrednost, W / m •? C;
• V - debelina ovojnice stavbe, m.

Bodite pozorni! Če se ne želite truditi s standardno metodo izračuna, lahko vedno uporabljate spletne kalkulatorje. Seveda bo utrpela natančnost izračuna, toda, kot kaže praksa, bo za izbiro kotla dovolj.

Načeloma je pri načrtovanju ogrevanja stanovanjske stavbe potrebno upoštevati dejavnike, kot so:

• hišna usmerjenost;
• podnebno območje;
• smer in moč prevladujočih vetrov med ogrevalno sezono;
• vrsta izolacije hiše, nameščena dvojna zasteklitev itd.

Poenostavljena metoda izračuna

Oblikovanje ogrevalnega sistema za hišo se lahko izvede tudi po enostavnejši metodi. Precej pogosto uporabljate preprosto zasvojenost, po kateri je 1 m² Območje povzroči izgubo toplote okoli 100 vatov na uro. Navedena odvisnost velja za območja z zmernim podnebjem.

Pri izračunu je priporočljivo uporabiti več faktorjev natančnosti:

• če se višina stropa razlikuje od 3 metrov, se vnese korekcijski faktor h / 3, pri čemer je h višina stropa;
• pri vogalnih prostorih se izguba toplote poveča za 80%, faktor 1,8;
• če število oken presega 1, potem je korekcijski faktor 1,8;

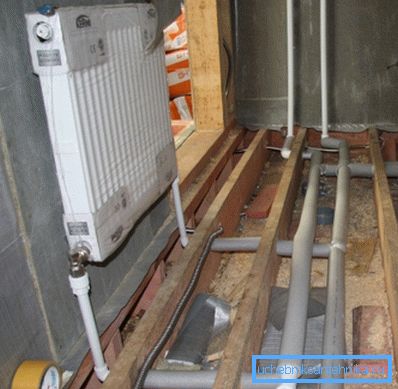

• Upošteva se tudi način povezovanja radiatorja. Če se uporabi spodnja povezava, se bo baterija nekoliko segrela, zato je uveden korekcijski faktor 1,1;

• Za zavarovanje se lahko dobljeni rezultat poveča za približno 15-20%, tako da ima ogrevanje stopnjo varnosti v primeru hudih zmrzali, koeficient je 1,2.

Ko se izračun izvede ročno, je rezultat natančno primerljiv s priporočili proizvajalcev kotlov. Upoštevajte majhen primer izračuna: določiti morate kapaciteto kotla, ki zadostuje za ogrevanje hiše s skupno površino 160 m² stropi 2,9 m.

Postopek izračuna:

• toplotno izgubo ločimo za sobe z določenimi koeficienti. Toplotna izguba Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

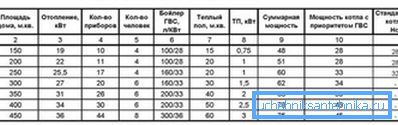

• primerjati s povprečno priporočeno močjo kotla, odvisno od območja. Vidimo lahko, da so bili rezultati precej blizu. Zdaj lahko izberete poseben model električnega, plinskega ali kurilnega kotla, ki se osredotoča na moč. Lahko kupite model z majhno močjo, cena kotlov z razliko nekaj kilovatov ni precej drugačna.

Izbira radiatorjev

Baterija je le "posrednik", ki je odgovoren za prenos toplote iz kotla. Jasno je, da na površino ogrevanja prostor močno vpliva površina radiatorja. Zato je potrebno predhodno določitev zahtevanega števila odsekov.

Proizvajalec za vsak model radiatorjev je dolžan navesti toplotno moč - kolikšen delež toplote izračuna 1, ko se napolni s hladilno tekočino. Poznavanje izgube toplote v prostoru lahko enostavno določite potrebno število delov radiatorja.

Navodila za štetje potrebnega števila odsekov bodo videti takole:

• določi izgubo toplote v prostoru. Na primer, za površino 25 m² s stropi 2,9 m, toplotna izguba bo Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;

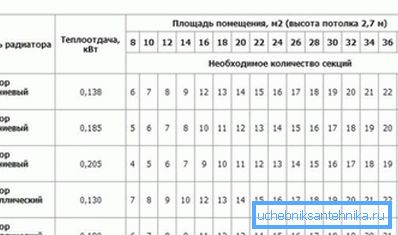

• močni odsek je odvisen od tipa radiatorja, na primer za aluminijasto baterijo A500, to je 0,185 kW;
• določa potrebno število odsekov N = 2,9 / 0,185 = 15,67? 16,0 kosov Rezultat je tudi blizu vrednosti, ki so jih priporočili proizvajalci baterij.

Bodite pozorni! Pri nameščanju radiatorjev ni priporočljivo, da jih zaprete z zavesami, kar vodi k zmanjšanju prenosa toplote.

O grelnih cevi in ​​obtočni črpalki

Premer cevi mora biti zadosten, tako da hladilno sredstvo kroži brez težav pri določeni hitrosti vzdolž ogrevalnega krogotoka. Običajno samo izberite povprečne priporočene vrednosti, odvisno od dela ogrevalnega krogotoka. Za risere se uporabljajo premeri do 50 mm, za polaganje na tla - manj.

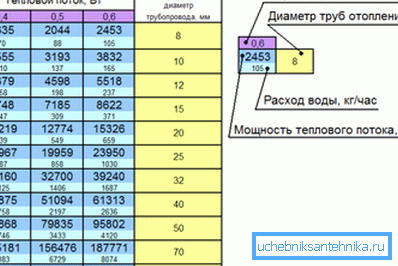

Pri načrtovanju ogrevanja v hiši se opravite neodvisno, lahko uporabite vrednosti, navedene v tabeli.

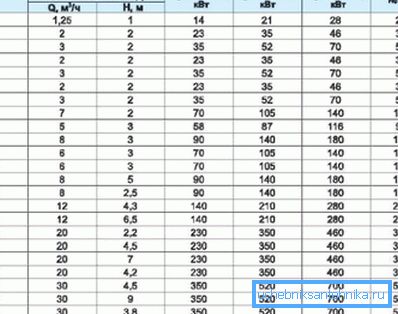

Kar zadeva obtočno črpalko, jo izberejo z 2 indikatorjema:

• hitrost prehrane;
• tlak v glavi.

Minimalna zahtevana prijava je določena s formulo

v tej formuli

• Q - toplotna energija, kW;
• ?T je razlika v temperaturi med dovodno cevjo in vrnitvijo,? C.

Zahtevana glava se določi z naslednjim razmerjem

kjer

• R - zmanjšanje tlaka zaradi trenja v ravnih odsekih, Pa / m;
• l - dolžina cevi do najdaljše baterije, m
• ?Z je vsota lokalnih upornikov.

Bodite pozorni! Pri izbiri črpalke morate izbrati model, katerega značilnosti so čim bližje vrednostim, pridobljenim med izračunom.

Povzemanje

Zasnova ogrevanja ni tako težka, kot se zdi na prvi pogled. S tem se lahko spopade tudi oseba, ki je površno seznanjena z regulativnim okvirom in metodami izračuna. Da bi zagotovili vročino v hiši, se morate držati le predlaganih priporočil.

V videoposnetku je podrobneje obravnavana zasnova ogrevalnega sistema.
