Nadzorna enota ogrevanja: funkcije, naprava, prednosti

Sodobni sistem za ogrevanje vam omogoča izvajanje najzahtevnejših in najnaprednejših programov in programov za prilagajanje načinov delovanja opreme, da dosežete znatne prihranke energije, da zagotovite daljinski nadzor ogrevanja. Želeno enoto za upravljanje ogrevanja moramo upoštevati s stališča svojih strukturnih in operativnih značilnosti ter prednosti.

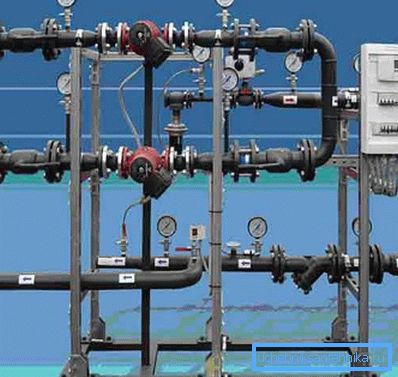

Avtomatska krmilna enota

Namen

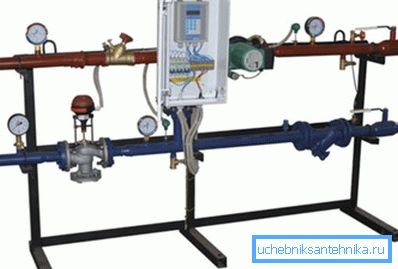

Avtomatska enota za upravljanje je posamezna toplotna točka, ki je namenjena nadzoru parametrov hladilne tekočine, ki kroži v sistemu ogrevanja, odvisno od indikatorjev temperature v prostoru, na cesti, v dovodnih in povratnih vodih tokokroga.

Poleg tega sistem omogoča zaščito pred izrednimi situacijami, preklapljanje načinov delovanja opreme, nadzor GSM ogrevanja. V primeru okvare ali nenormalne situacije modul lahko prek SMS sporočil obvesti vse naročnike na poštnem seznamu.

Vendar to ni popoln seznam funkcij.

Nadzorno vozlišče lahko zagotovi:

• Načini in obratovalni parametri obtočne črpalke ogrevalnega sistema, določena hitrost kroženja hladila;
• Spremljanje vzdrževanja in izvedbe določenega temperaturnega razporeda dovodnih in povratnih cevovodov. To pomaga zaščititi sistem pred pregrevanjem in prekomernim ohlajanjem;
• Ohranitev danega konstantnega tlačnega razlik pri dobavi in ​​vrnitvi v zgradbo, kaj omogoča običajno delovanje vseh avtomatskih naprav v običajnem načinu;
• Drobno in grobo čiščenje nosilca toplote;
• Vizualni nadzor vseh kazalnikov uspešnosti sistema: temperature na ključnih področjih, razlike pritiskov na vstopu in izstopu vozlišča, danem načinu delovanja, alarmi;
• Daljinsko upravljanje ogrevanja po telefonu in prek interneta;
• Daljinsko upravljanje prostora, alarm, vhodna vrata in vrata s pomočjo dodatnih senzorjev.

Bodite pozorni! Za vgradnjo takega sistema je treba kotel in drugo opremo prilagoditi elektronskemu nadzoru. Stari okviri z mehanskimi ventili s to shemo ne bodo delovali.

Naprava in načelo delovanja

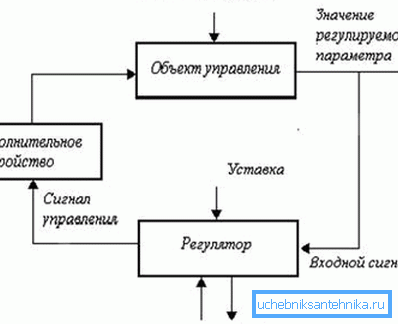

Struktura katerega koli sistema avtomatskega krmiljenja vključuje takšna vozlišča:

1. Senzorji in senzorji, ki zbirajo potrebne podatke v različnih delih sistema;
2. Krmilniki in procesorji, ki primerjajo podatke, prejete s senzorjev, z vrednostmi, ki jih narekuje ukaz (program), zapisan na pomnilniški kartici, sprejmejo odločitev in na podlagi tega dajo ukaz izvršitvenim mehanizmom;

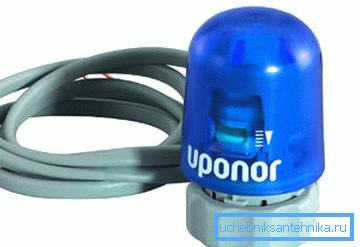

3. Izvršilni mehanizmi, ki prejemajo ukaze iz krmilnikov in izvajajo preproste ukrepe - zaporni ventili in ventili, povečajo moč enot, preklopijo načine delovanja ogrevalne opreme in izvedejo nujne zaustavitve prekinjenih vozlišč.

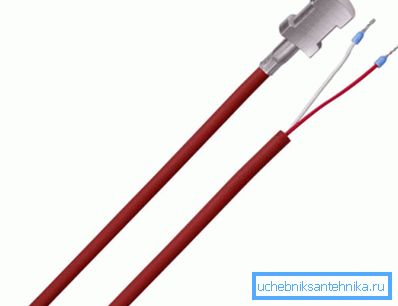

Senzorji so tlačni in temperaturni senzorji ter vsi dodatni senzorji, ki vam omogočajo spremljanje različnih procesov. Najpomembnejši temperaturni senzorji zagotavljajo in povratni tok hladilne tekočine, temperaturni senzorji v prostoru in na cesti ter senzorji tlaka na vhodu v sistem.

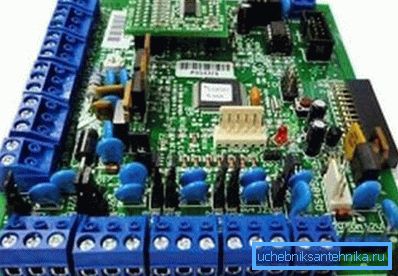

V vlogi regulatorja igra računalnik z nizko močjo, ki prebere podatke vseh senzorjev. Program, ki zazna temperaturne razmere, se zabeleži na pomnilniški kartici računalnika.

Krmilnik primerja pridobljene vrednosti z nastavljenimi vrednostmi in, če je potrebno, sprejme odločitev o spremembah: povečanje količine hladilne tekočine za določen tokokrog, izklop kotla ali prenos na drug način delovanja itd.

Ko odloča, krmilnik pošlje krmilni signal na enega ali drugega pogona: stikalo, ventil ali ventil servo, stikalo ali elektroniko kotla. Odvisno od nastavljenega programa lahko modul GSM za nadzor ogrevanja lastniku pošlje sporočila o določenem dogodku in čakanje na odgovor lahko sprejme določene ukrepe.

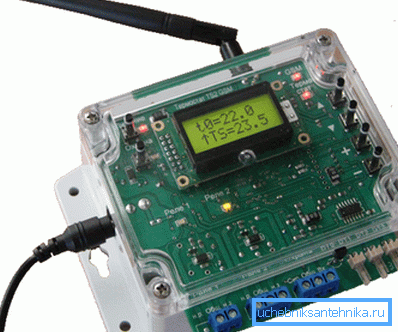

Ogrevanje v deželi je nadzorovano preko GSM z uporabo posebnega modula, vgrajenega v računalnik.

Ta modul vključuje naslednje elemente:

• Reža za preklop SIM kartice;
• Napajanje in baterija;
• GSM modem;
• Konektor za anteno;
• LAN pristanišče za povezavo s ponudnikom internetnih storitev;
• Mikroprocesor;
• Pomnilniška kartica;
• USB priključek za konfiguracijo in konfiguracijo;
• LED indikatorji ali prikazovalnik s tekočimi kristali;
• Kontaktna skupina z vhodi in izhodi za zbiranje podatkov in pošiljanje kontrolnih signalov.

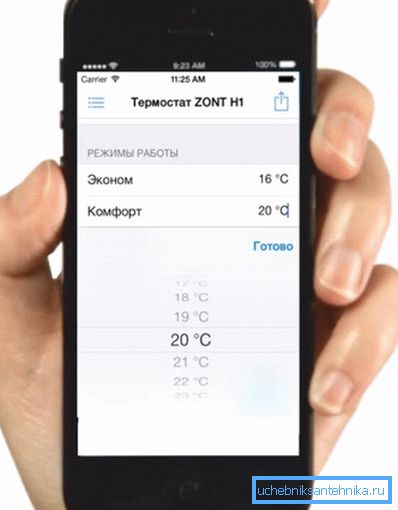

Bodite pozorni! Skupaj z modulom za nadzor GSM mora biti programska oprema dobavljena za namestitev na operacijski sistem mobilnega telefona. Program bo pomagal pri organizaciji oddaljenega komunikacijskega krmilnika in operaterja.

Koristi

Katere so prednosti uporabe avtomatske naprave za ogrevanje?

Sodoben krmilnik s komunikacijskim modulom vam omogoča naslednje prednosti in prednosti:

• Fina prilagoditev sistema v realnem času omogoča največje prihranke z ustrezno stopnjo udobja;
• Lahko dosežete točno temperaturne in klimatske parametre prostora, kar želite, in za to je dovolj, da preprosto nastavite želene vrednosti temperature;
• Takojšnje obveščanje o ukrepih v sili in nenormalnim dogodkom znatno poveča zanesljivost in varnost dela;
• Imate možnost, da zapustite hišo z delnim ogrevanjem in na daljavo za nadzor stanja, kot tudi nadzor načina delovanja, daljinsko vklopite ali izklopite opremo;
• Zimski obisk v podeželski hiši z odklopljenim ogrevanjem zahteva, da vstopite v hladno sobo, stopite v enoto in počakate nekaj ur, dokler se soba ne segreje. Sedaj lahko daste ukaz, da vklopite vnaprej in ne izgubite časa.

Sam sistem sami lahko sestavite in povežete - za to ni potrebno nobenih dovoljenj in odobritev. Naloga je enostavno narediti tako, da sledite navodilom proizvajalca. Cena kompleta se lahko razlikuje od 4 do 40 tisoč rubljev, odvisno od konfiguracije in proizvajalca.

Bodite pozorni! Večina modulov ima priključke za povezavo dodatnih senzorjev, s pomočjo katerih je mogoče organizirati nadzor nad odpiranjem oken in vrat, poslušanjem ali gledanjem ter drugimi koristnimi funkcijami.

Zaključek

Nadzor in upravljanje sodobnih sistemov ogrevanja lahko izvaja programska oprema z daljinsko udeležbo operaterja. Komuniciranje je mogoče doseči prek GSM digitalne celične komunikacije ali interneta. Dodatne informacije, ki jih najdete v našem videoposnetku.
