Namestitev cevovoda: kako pravilno načrtovati in zgraditi

Cevovodi so glavni element večine gospodarskih javnih služb. Vedno so predmet povečanih zahtev za načrtovanje, montažo in delovanje. Vgradnja procesnega cevovoda je še posebej zapletena in odgovorna, saj se s tem lahko prenašajo nevarne toksične, eksplozivne ali gorljive snovi.

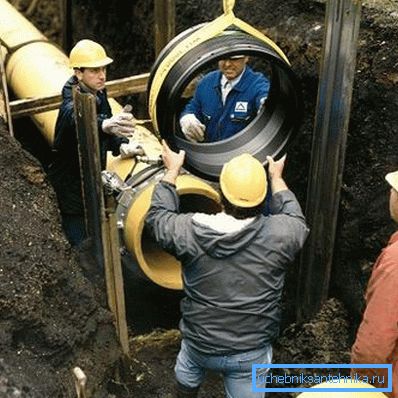

Sistemska zasnova

1. Network Design - to je izbira vrste cevi, armature in armature, izvedba hidravličnega izračuna, izbira načina namestitve in optimalne delovne razmere sistema.
2. Cevi se izberejo glede na pogoje uporabe cevovoda.: temperatura, pritisk, želeno življenje, stopnja agresivnosti delovnega okolja.

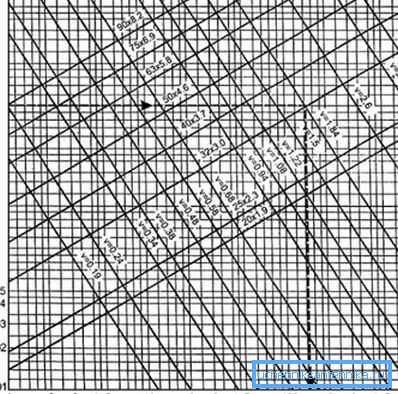

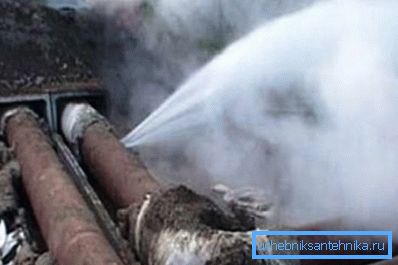

Bodite pozorni! Še posebej pomembno je hidravlično izračunavanje cevovodov. Določa izgube tlaka pri premagovanju uporov, ki nastanejo v ceveh na njihovih sklepih, v odsekih obratov in prehodih omrežnega odseka.

1. Načrtovanje plinovoda je na splošno oblikovanje tehničnih dokumentov.: Študija izvedljivosti (študija izvedljivosti), ocene, izračuni, postavitve, risbe, pojasnjevalne opombe itd.
2. Metodologija načrtovanja inženirskih omrežij strogo ureja vsebino in zaporedje svojih stopenj v skladu z enotnim sistemom za projektno dokumentacijo.

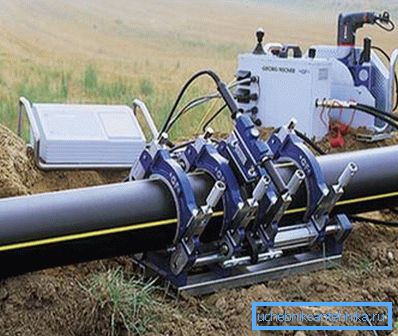

Vgradnja nekovinskih omrežij

Sestava nekovinskih sistemov ima nekatere značilnosti, ki izhajajo iz značilnosti uporabljenih materialov.

1. Polietilenske, polipropilenske, PVC in fluoroplastične mreže so izdelane iz gotovih vozlov in elementov.
2. Pri nameščanju PE in vinilnih cevi je potrebno zagotoviti zanesljivo pritrditev armature na podlago, opazovanje koraka med pritrdilnimi elementi in vzdrževanje vrzeli iz vročih vrst komunikacij.
3. Da se cevi, ki prevažajo snovi s temperaturo nad + 40 °, ne bodo poškodovane in ne bodo ovale, jih je treba določiti vodoravno vzdolž celotne dolžine omrežja. To se naredi s pomočjo žlebov in pladnjev kovinskih vogalov.
4. Pri sistemih z delovnim okoljem, krajšim od +40 stopinj, jeklenih ali plastičnih obešal in montažnih nosilcev se lahko uporabljajo tesno prilegajoče cevi.

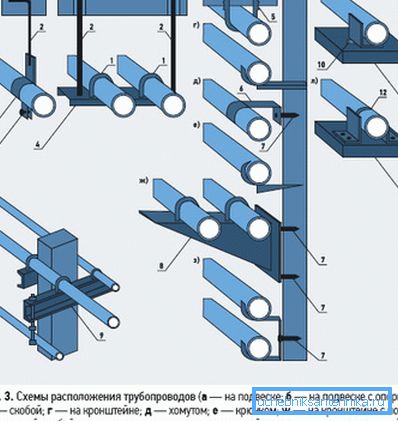

1. Pri polaganju cevi v vodoravni smeri so pritrdilni elementi nameščeni v korakih: največ 150 cm za omrežje s pogojnim prehodom do 50 mm in največ 300 cm za analoge več kot 50 mm.
2. Za navpično montažo elementov dolžine več kot 200 cm, da bi se izognili krčenju pod težo in srednjo težo, so pritrdilni elementi nameščeni neposredno pod oblikovanim vtičem.
3. Navodilo opozarja, da je treba, če mreža prehaja skozi strop, stene, fundacije in druge strukture, na te dele postaviti jeklene vložke z zaobljenimi konci.

1. Prostor med cevjo in cevko je treba zamašiti z mehkim tesnilom.
2. Razpon med polimerom in vročimi cevovodi ne sme biti manjši od 10 cm.
3. Ko je omrežje poškodovano med obratovanjem, ga je treba zaščititi z leseno ali kovinsko (trdno ali mrežno) ograjo.
4. Če sistem transportira medij, ki ima temperaturo + 60 / + 90 stopinj, ga je treba položiti v ohišje kovinskih cevi.

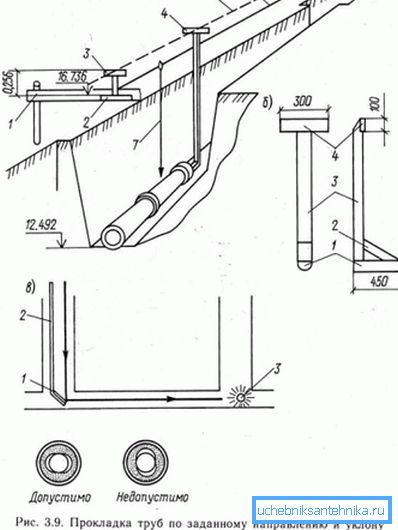

5. Podzemno polaganje plastičnih cevovodov je treba opraviti v pladnjih, kanalih in jarkih.

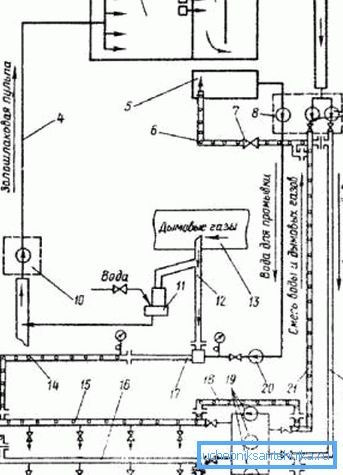

Urejanje tehnoloških komunikacij

Tehnološke mreže so razdeljene na:

• delo pod visokim, srednjim in nizkim vakuumom;
• analogi brez tlaka;
• pod nizkim tlakom (do 10 MPa);
• tlačni sistemi - pod tlakom nad 10 MPa.

Na podlagi delovne temperature razlikujemo cevovode:

• mraz, delo z negativnimi temperaturami snovi;
• normalni analogi - temperatura transportiranega medija 0/100 °;
• vroče mreže - snovi, segrete do 100/300 °;
• pregreta - medij ima več kot 300 °.

Projektiranje tehnoloških cevovoda in njihovo vgradnjo je treba izvajati v skladu s standardom SNiP W-D št. 9/62. Dokument opredeljuje izvajanje in sprejem sestava tehnoloških omrežij, ki delujejo pri tlaku (absolutno) 30 mm Hg. st. do 700 kgf na cm2.

Pomembno je upoštevati določbe SNiP št. 3.05.05 / 84 "Tehnološka oprema in cevovodi."

Predpogoji za delo

Materialni sistemi lahko služijo:

• legirana in ogljikova jekla;
• neželezne zlitine in kovine;
• lito železo;
• različne vrste plastičnih mas;
• posebno steklo.

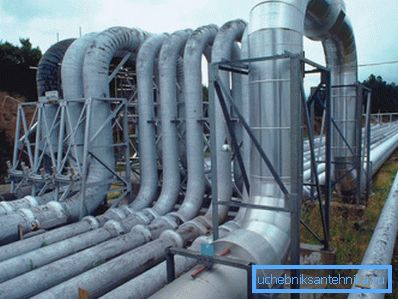

Bodite pozorni! Večina tehničnih cevovodov se prilega v precejšnja območja, na različnih višinah, v visokih stavbah, na rampi, odprtih prostorih, v predorih in pladnjih. Zato imajo intrashop omrežja veliko število uporabljenih velikosti, elementov, pritrdilnih elementov, zapornih in krmilnih ventilov.

Spodaj je tabela števila priključkov in dodatnih elementov, potrebnih za takšna omrežja.

Da bi sistem intrashopa opremili z lastnimi rokami, bi morali dodati do 42% mase cevi različnih fitingov, pritrdilnih elementov in fitingov. Kompleksna zasnova tehničnih mrež vodi k dejstvu, da je potrebno izvesti veliko število povezav mrežnih elementov: 60/80 varjenih šivov na 100 m.

Če uporabljate že izdelane dele, elemente in sklopi, ki so bili izdelani v delavnici za skladiščenje cevi med montažo, bo to zelo olajšalo delo in zmanjšalo število varilnih operacij za 5/6-krat. Zmanjšana in stroški namestitve omrežja.

Pripravljalna dela

Pred montažo plinovoda se pripravi taka priprava.

1. Mojster, vodja, brigadir je preučeval CPD in projekt.
2. Sprejete komponente, deli in elementi sistema. Njihova skladnost s samim projektom in njegovimi tehničnimi pogoji skrbno preverja.
3. Določa stopnjo pripravljenosti zgradb, struktur, objektov za montažo, s tem povezane akte. Posebno pregledan je upoštevanje načrtovalnih oznak za pritrditev omrežja.
4. Sprejemamo opremo in naprave za delo, preverimo pravilnost njihove izjave in skladnost z delovnimi risbami.
5. Pripravimo in uredimo področja za montažo, fazo in druge naprave za delo na višini. Napajanje varjenih delovnih mest, orodij, vitlov, razsvetljave delovnega mesta.
6. Posadki se izdajajo delovna naročila in pogoji za namestitev, v skladu z varnostnimi in delovnimi standardi.

Tehnologija sestavljanja

Vgradnja cevovoda jeklenih cevi za tehnične snovi je sestavljena iz takšnih korakov.

1. Postavitev omrežne poti.
2. Namestitev suspenzij in podpor.
3. Predstavljanje blokov, odsekov in vozlišč.
4. Polaganje, montaža, varjenje cevi.
5. Vgradnja ventilov, kompenzatorjev, avtomatizacije in krmilnih naprav.
6. Preizkusite sistem.
7. Oddajanje njene stranke.

Montaža vročih in hladnih jeklenih cevi za vodo

Urejanje takih sistemov se izvaja na osnovi projektne dokumentacije, diagramov toka cevi in ​​rezervacij:

• SNiP №305.03 / 85 "Termična komunikacija";
• SNiP št. 2.04.07 "Pravila za ureditev in varno obratovanje cevovodov za tople vode in paro";
• SNiP III "Vrste cevovodov na ceveh"
• Organizacijska priprava in načrtovanje termalnih sistemov se izvaja na osnovi SNiP št. 3.01.01 / 85.

Faze dela

Zaporedje stopenj je odvisno od tega, kako je sistem položen.

Tipični koraki so naslednji.

1. Razčlenitev poti (v načrtu), ki temelji na risbi geološke podlage in ožičenja. Preverjanje razvrstitve s strani sprejemnega urada.
2. Priprava kanala jarek in njihovo kopanje v globini in širini (vključno s peskovnim blazinom). Po potrebi, krepitev njihovih sten, uskladitev globine geomark. Priprava ustreznega akta.
3. Polaganje cevi, fitingov in drugih komponent.
4. Preverite integriteto kablov za krmilne sisteme.
5. Namestitev nosilcev.
6. Montaža cevovoda in varjenje njegovih sklepov.
7. Hidravlični ali radiografski pregled zvarov. Priprava testnih aktov.
8. Povezava krmilnih kablov na spojih.
9. Hidro in toplotna izolacija cevi.
10. Pripravi dejanje skritih del.
11. Brušenje sistema s peskovnim slojem, jarki za povratno polnjenje (poleg instalacijskih mest za zagon kompenzatorjev), tampanje tal.
12. Dostava predmeta kupcu.

Priprava za namestitev

1. Pred vgradnjo je potrebno natančno pregledati že izolirane cevi, dele in povezovalne elemente, da prepoznate čipe, razpoke, votline, napere in druge mehanske poškodbe.
2. Če odkrijete te napake, jih je treba zatesniti z varjenjem ali z uporabo obročastih obližev tipa toplotno skrčljivega traku.
3. Cevi in ​​fitinge ter komponente sistema morajo biti postavljeni na dnu ali na strani jarka z žerjavom za talni transport ali z viličarjem, tako da so kabli sistema APC postavljeni vodoravno.

Bodite pozorni! Potrebno je spustiti toplotno izolirane izdelke v jarku, ne da bi se potegnila, gladko, ne da bi jih udarili proti dnu in stene jarka. Pred namestitvijo elementov je potrebno preveriti celovitost indikatorskih vodnikov naprave UEC in meriti tudi odpornost med jekleno cevjo in njimi.

1. Cevi, nameščene na podlagah za pesek, ne smejo ostati proti cigli, kamni in drugim trdim predmetom. Potrebno jih je odstraniti in nastale luknje, ki jih je treba izravnati s peskom.

Sestavljanje vodovodnega omrežja

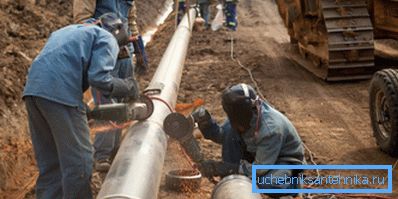

1. Namestitev jeklenih cevovodov se običajno izvaja na dnu jame. Vendar pa je dovoljeno zvariti ravne dele elementov v delu na robovih robov.
2. Ureditev sistemov s termično in hidroizolacijo poliuretanske pene v polietilenski plasti je treba izvajati pri temperaturi okoliškega zraka najmanj -15 °.
3. Jeklene cevi se po potrebi razrežejo s plinskimi gorilniki. Pred tem je potrebno toplotno izolacijo odstraniti z ročnim ali mehaničnim orodjem na območju izdelka, ki je širok 40 cm (20 cm na vsaki strani). Končna mesta izolacije med delovanjem so prekrita z vlažno krpo ali zaščitena s togimi materiali.
4. Treba je variti šive sistema in nadzirati kakovost cevnih spojev, ki temeljijo na normah, ki jih določa SNiP št. 3.05.03 / 85.
5. Ko se izvedejo vsa varilna dela, je treba poliuretansko peno in hidroizolacijsko plast zanesljivo zaščititi, poleg tega pa je treba konce kablov brez izolacije zaščititi pred iskrami, ki plujejo.

Spodnja tabela prikazuje razdaljo med nosilci cevovoda, odvisno od temperature vode v sistemu.

Zaključek

Namestitev cevovoda je ključni sklop operacij. Zanesljivost in učinkovitost sistema, ki prevaža določene snovi, je odvisna od njegovega pravilnega izvajanja.

Oglejte si video v tem članku za več informacij.
