Namestitev obtočne črpalke v ogrevalni sistem: lastnosti

V tem članku bomo govorili o tem, kako namestiti obtočno črpalko v ogrevalni sistem brez pomoči usposobljenih strokovnjakov. Tema članka je pomembna, saj se v večini ogrevalnih sistemov uporabljajo specializirani pihalniki.

Kljub temu, da so nekateri ogrevalni kotli izdelani z vgrajeno črpalko, večina kotlov še vedno deluje z daljinskim tlakom.

Preden upoštevamo značilnosti namestitve, za začetek definiramo razloge za namestitev in uporabo obtočnih črpalk.

Potreba po obtočni črpalki

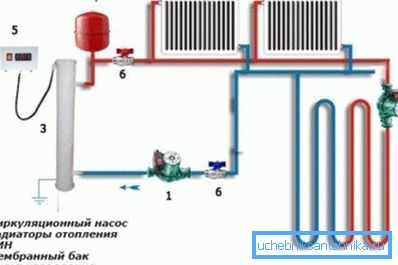

Najpogostejši problem pri delovanju ogrevalnih sistemov v zasebni hiši je neenakomerna porazdelitev toplote. Pri obratovalnih vezjih z naravno cirkulacijo ni redko, če se radiatorji segrejejo v prostorih, ki so oddaljeni od kotla, medtem ko so v bližini akumulatorji že vreli (pri tem ugotovi, kako je dvovodni sistem pravilno nameščen).

V takih primerih je potrebno ukrepati, da se hladilno sredstvo intenzivneje premika skozi sistem.

Za bolj enakomerno porazdelitev toplote skozi cevovod in baterije danes se uporabljajo naslednje metode:

• Namestitev cevi večjega premera v primerjavi s tistim, kar je bilo prvotno nameščeno.

Popolna zamenjava cevi z lastnimi rokami je učinkovita metoda, ki vam omogoča znatno povečanje delovanja sistema. Toda, če želite uporabiti to metodo, se morate zavedati, da boste potrebovali strokovni izračun razmerja premera preseka na dolžino cevi. Poleg tega bo cena cevi za zamenjavo celotnega sistema precejšnja in bo potrebovala tudi čas za namestitev.

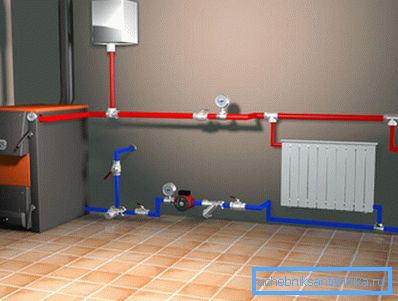

• Vgradnja v ogrevalni sistem črpalke za prisilno cirkulacijo hladila.

Vgradnja cirkulacijske črpalke v ogrevalni sistem vam omogoča, da brez zamenjave cevovoda in posledično zmanjšate čas in materialne stroške.

Rezultat namestitve te opreme bo enotnost kazalcev temperature v celotni hiši. Poleg tega je zaradi intenzivnega kroženja hladilne tekočine mogoče izključiti verjetnost zračnih vtičev, ki pozitivno vplivajo na življenjsko dobo ogrevalne opreme.

Načelo delovanja in oblikovne funkcije

Pred namestitvijo obtočne črpalke za ogrevanje upoštevajte načelo delovanja te naprave. Kot smo že omenili, je oprema zasnovana tako, da zagotavlja prisilno cirkulacijo hladila v zaprtem sistemu.

Oblika črpalke je sestavljena iz električnega motorja, rotorja in gredi z rotorjem. Vsi konstrukcijski elementi so zaprti v zaprti kovinski ohišji.

Načelo mehanizma je preprosto. Naprava je nameščena v rušenju cevovoda. Zaradi vrtenja gredi z rotorjem se hladilna tekočina pospeši v želeni smeri.

Tlak, ki je posledica vrtenja rotorja, praviloma zadošča za učinkovito premikanje tekočega medija iz kotla na najbolj oddaljeno točko sistema in nazaj.

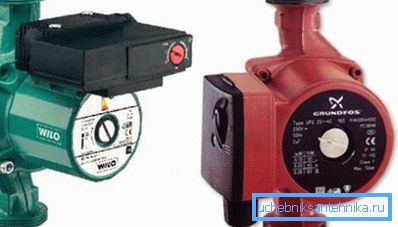

Glavne sorte

Na trgu so na voljo naslednje vrste obtočnih črpalk:

1. Spremembe "suhega" tipa, pri katerih rotor ne pride v neposreden stik s hladilnim sredstvom.

Delovni del take naprave je izoliran iz električnega motorja s tesnilnimi obroči iz nerjavečega jekla. Ko mehanizem deluje, se obroči vrtijo relativno drug na drugega. Zaradi tlačne razlike na eni in drugi strani obročev je zagotovljena ustrezna stopnja tesnosti.

Med prednostmi te rešitve opazimo visoko učinkovitost, ki dosega 80%. Vendar pa obstaja velika pomanjkljivost, za to vrsto opreme je značilen prekomeren hrup. Zato je treba namestitev izvajati v ločeni zvočno izolirani sobi.

S suhimi črpalkami so tri vrste:

• vertikalne spremembe z lokacijo šob na eni osi in navpični položaj motorja;
• horizontalne spremembe z vodoravnim motorjem, šobo za injiciranje na ohišju in sesalno šobo na sprednji strani gredi;
• blokade, pri katerih hladilno sredstvo teče v smeri vzdolžne osi in je radialno prikazano na bremenu.

1. Črpalke "Wet type" se razlikujejo od "suhih" koles, saj so rotorja in rotorja v pogoltnem stanju.

V tem primeru hladilno sredstvo deluje kot hladilno sredstvo in mazivo. Rotor je ločen od motorja s posebnim "steklom" iz nerjavečega jekla.

Med prednostmi te naprave opazimo nizko raven hrupa. Vendar pa obstaja znatna pomanjkljivost - učinkovitost mokrih črpalk ne presega 50%, kar je velikost manj kot kazalniki, ki jih kažejo suhi analogi.

Ko smo se odločili za izbiro črpalne opreme, razmislite, kako ga namestite.

Namestitvene funkcije

V začetni fazi je treba izvesti izračun obtočne črpalke za ogrevanje. To se naredi v skladu z naslednjo formulo:

Q = N / t2-t1,

kjer je Q kapaciteta črpalke, t je temperatura na izstopu iz kotla in N je moč ogrevalne opreme.

Vse te parametre najdete v navodilih, ki so priložena izbrani napravi.

Navodila za namestitev so preprosta in zato boste lahko sami obvladali to nalogo brez sodelovanja strokovnjakov.

• Pred montažo preberite priročnik naprave in vezni načrt.

Pomembno: Namestitev je treba opraviti s pričakovanjem, da je ta kraj enostaven dostop.

• Izpraznite vso vodo iz sistema.

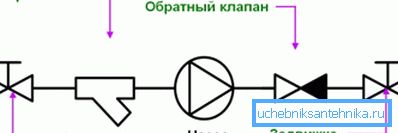

• Izrežite cev, kot je prikazano na diagramu.
• Črpalko namestite v skladu z navodili.
• Naprava je priključena na standardno električno omrežje 220 V.

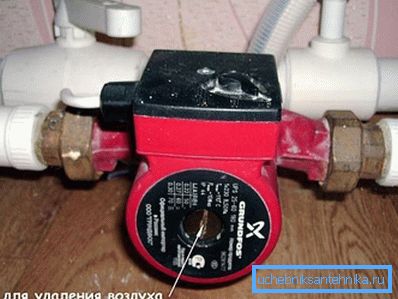

• Po končani namestitvi se sistem napolni z vodo, iz njega pa se presežni presežni zrak. Po tem lahko vklopite črpalko.

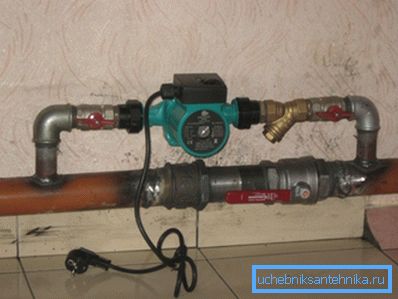

Pomembno: Med namestitvijo je priporočljivo obvoditi (bypass). Zaradi tega obvoda bo sistem deloval na naraven način z odklopljeno napetostjo.

Zaključek

Torej smo preučili, kako in s kakšno opremo lahko ogrevalni sistem postane bolj funkcionalen in produktiven. Še vedno je treba kupiti ustrezno črpalko in nadaljevati z njegovo namestitvijo (glej tudi članek Testiranje ogrevalnega sistema: namen, lastnosti, postopek dela).

Več koristnih informacij o tej temi najdete tako, da gledate videoposnetek v tem članku.
