Namestitev radiatorjev: namen in naprava, vrste in

Nameščanje radiatorjev novega modela bistveno poveča energetsko učinkovitost ogrevanja in temperaturo v hiši. Materiali z visoko toplotno prevodnostjo in dobro premišljena oblika telesa povečajo prenos toplote in konvekcijo naprave. Povedali vam bomo, kako namestiti radiator v vašem domu.

Namestitev aluminijastega hladilnika z vodno pipo.

Vgradnja grelnega radiatorja

Namen in naprava

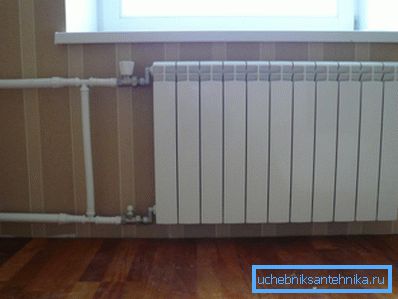

Fotografija prikazuje tipični aluminijasti konvektor.

Za začetek upoštevajte grelni radiator.

To je naprava, ki mora izvajati naslednje funkcije:

  • ustvarjati, pretvarjati ali sprejemati toplotno energijo;
  • ogreje svoj primer ali zaslon za prenos toplote;
  • distribucijo toplotne energije v okoliški prostor.

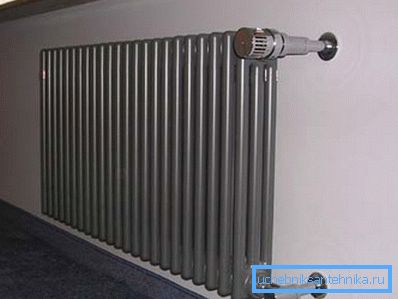

Namestitev jeklenega radiatorja je dobra rešitev.

V sodobnem življenju uporabljamo dve vrsti grelnikov: tekoči in električni. Prvi so povezani s centraliziranim ali avtonomnim sistemom za oskrbo s hladilnim sistemom, drugi - pretvori električno energijo v toploto.

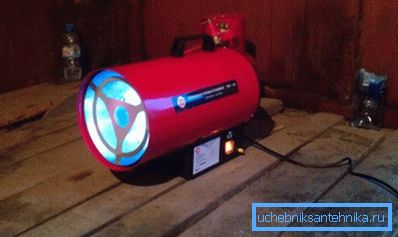

Uporabite tudi grelnike plina in bencina, vendar se pogosteje uporabljajo pri gradnji in proizvodnji. Ne štejemo peči za pečenje lesa.

Tekoči konvektorji so sistem kanalov, skozi katere kroži hladilnik in oddaja energijo telesu izdelka. To so lahko baterije, registri, plošče ali konvektorji.

Električni modeli prihajajo v številnih različnih oblikah, pogosto imitirajo vodne naprave, vendar pa imajo manj pogosto izvirno obliko. Obstajajo tudi razlike v osnovni zasnovi teh naprav. Namestitev električnih naprav praviloma ne povzroča težav, zato se bomo osredotočili na namestitev tekočih modelov.

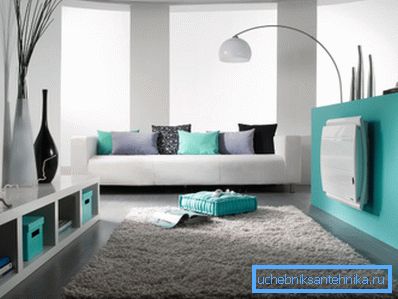

Električno ogrevanje je priročno, vendar drago.

Bodite pozorni! Samostojna namestitev električne baterije običajno ne povzroča težav, zato se bomo osredotočili na vodne radiatorje.

Sorte in materiali

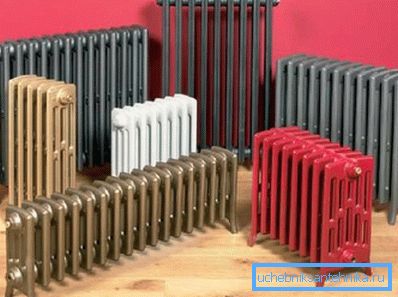

Če izberete radiator, ne boste nastavili previsokost radiatorja.

Torej smo že ugotovili, da obstajajo baterije:

  • tekočina;
  • električni;
  • plin ali bencin;
  • les (to je iz druge "opere", vendar še vedno).

Poleg tega se lahko razlikujejo po zasnovi.

Obstajajo takšne sorte:

  1. Tubular. Sistem dveh ali treh (včasih bolj) vodoravnih cevi je povezan s stranskimi kolektorji v eno posodo, skozi katero kroži hladilnik. Imenujejo se registri.
  2. Sekcija. Sistem navpičnih kanalov je povezan z zgornjim in spodnjim glavom v eni posodi, ki je napolnjena s hladilno tekočino. Telo je namenjeno oddajanju največje količine toplote.
  3. Panel. Jeklene plošče so varjene ravne stranice, ki imajo profil v obliki kanalov. Tekočina teče skozi te kanale in segreva ploščo.

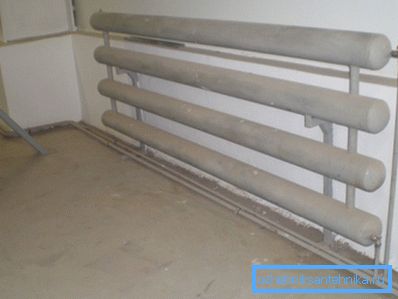

Cevni register ogrevanja.

Z vidika njihove učinkovitosti so se izkazali za najbolj učinkoviti akumulatorji iz delov in cevnih modelov s ploščatim finom. Poleg tega se slednji ne razlikujejo samo po povečani učinkovitosti in aktivni konvekciji, temveč tudi s sprejemljivim odzivom na samodejno nastavljanje z uporabo termostatske glave. Zaradi nizke zmogljivosti in nizke teže primera so takšni radiatorji vodilni na trgu.

Vendar pa pri učinkovitosti naprave ne igrajo samo funkcije naprave in modelov primera. Pomembno je tudi gradivo, ki ga sestavlja.

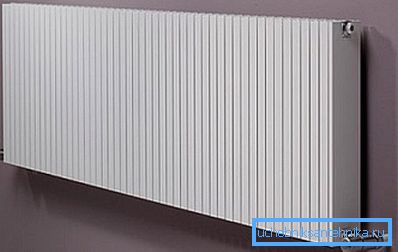

Tip konvektorske plošče.

Razmislite o glavnih:

Material Kakovosti in značilnosti
Litoželezni Trajnost, zanesljivost, relativno nizka toplotna prevodnost, krhkost, slaba vzdržljivost, velika masa
Jeklo Trajnost, strah pred korozijo, relativno nizka toplotna prevodnost, velika masa, strah pred vodnim kladivom
Aluminij Visoka toplotna prevodnost in prenos toplote, strah pred kislostjo, visoke zahteve za hladilno sredstvo, dober odziv na prilagajanje, visoka učinkovitost
Baker Najvišja toplotna prevodnost, moč, ne boj se korozije, dober odziv na prilagoditev, visoka učinkovitost, visoka cena
Bimetal Možno je bakreno ali jekleno jedro v aluminijastem ohišju. Visoka trdnost, dobro odvajanje toplote in učinkovitost, dober odziv na prilagoditev, povprečni stroški. Kompromisna možnost za tiste, ki znajo izračunati denar

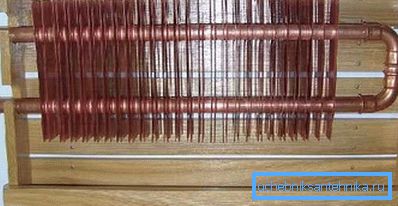

Baker je učinkovit, vendar drag.

Bodite pozorni! Za vgradnjo v hiše s centralizirano oskrbo s hladilom je priporočljivo dati litoželezo ali bimetal, aluminij pa se popolnoma prilega v avtonomni sistem.

Montaža

Vezava

Če želite vedeti, kako namestiti radiator, razumite vrste vezave.

Strapping je postopek za priključitev dovodnih in izbirnih cevi hladila. Od tega naročila je nekoliko odvisno od učinkovitosti ogrevalnega sistema.

Obstajajo štiri vrste:

  • stranski;
  • diagonalno;
  • nižje;
  • pikčasto.

Najpogosteje se uporablja bočna ali diagonalna povezava. Diagonal se šteje za najbolj pravilen, vendar z majhnim številom odsekov stran ne zaostaja.

Konvektorske cevovode.

Spodnja povezava je manj tehnično racionalna, vendar pa je pri polaganju ogrevalnih cevi znotraj ali znotraj podstavka zelo upravičeno.

Upoštevati je treba tudi, da je treba pri enosmerni napeljavi uporabiti obvod, v primeru termostatske nastavitve pa je nujno potrebno.

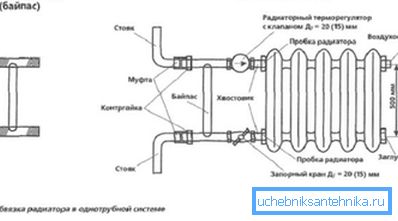

Pri enocevnem sistemu je potrebno prilagajati obvod.

Bodite pozorni! Pretok hladilne tekočine je vedno narejen z vrha, izbira pa od spodaj, če ni predvidena nobena druga shema.

Namestitev

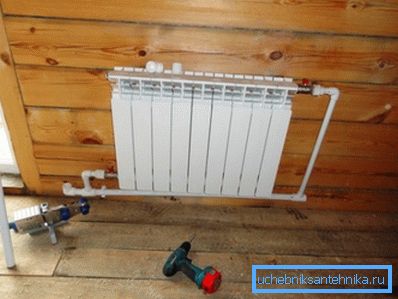

Nadaljujemo s prakso.

Za začetek bomo izklopili vodo v sistemu, odvijte vijake in odtočili hladilno tekočino iz naprave. Zberite dele nove baterije. Nato navodila vključujejo razstavljanje starega konvektorja.

Tekoče cevi za oskrbo s čopičem lahko odstranite tako, da je primerna za namestitev nove naprave. Stare pritrdilne elemente je treba odstraniti tudi.

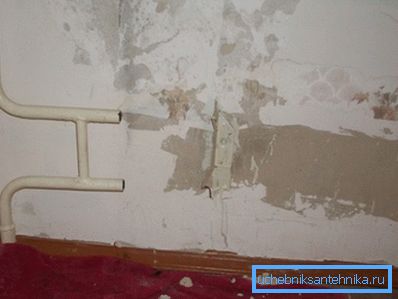

Odstranite staro napravo.

Novo napravo obesimo s pomočjo oklepajev, ki gredo v montažni komplet. Nosilci so običajno pritrjeni v steno z mozniki. Horizontalni položaj sledimo ravni.

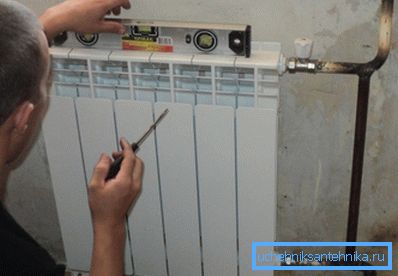

Sledimo ravni.

Termostatski regulacijski ventil potegnite v dovodno cev in vrnite vrat v odprtino akumulatorja. V nasprotni luknji grelnika oblikujemo majevski žerjav.

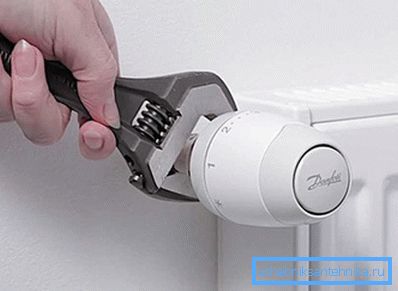

Termostat namestite na dovodno cev.

Vijak privijte v spodnjo luknjo akumulatorja, ki jo priključimo na krogelni ventil povratne cevi. Prilagoditev v tem segmentu sistema ni uporabna.

Povežite povratno črto.

Preostala luknja je tesno zaprta s posebnim čepom, ki je priložen kompletu v izdelku. Na koncu dela ponovno preverimo vodoravni položaj.

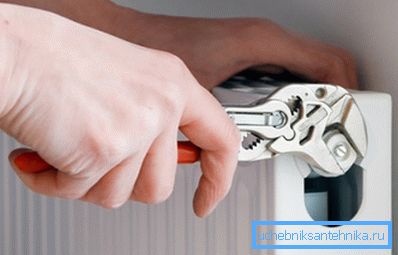

Zamašite pokrovček.

Bodite pozorni! Navojni priključki so zapečateni z vlečno mrežo, vlaknom iz jute ali trakom FUM s posebno tesnilno maso visoke temperature.

Zaključek

Namestitev radiatorjev je ključna naloga, udobje vašega doma pa bo odvisno od pravilnosti rešitve. Oglejte si videoposnetek v tem članku in se naučite novih odtenkov na temo.
