Namestitev radiatorjev v stanovanje: kako namestiti

Ogrevalni sistem je ena najpomembnejših inženirskih omrežij vsakega doma. Glede na pravilno nameščene radiatorje in cevi je odvisno od temperature v prostoru in učinkovitosti hladilne tekočine. Če se med popravilom odločite, da boste prihranili denar in namestili radiatorje v stanovanje z lastnimi rokami, boste dobili pomoč s podrobnimi navodili, ki jih najdete spodaj.

Namestitev baterije je odgovoren postopek.

Priprava

Pred izbiro, nakupom in namestitvijo radiatorjev za stanovanje, morate temeljito pripraviti.

Najprej bi morali ugotoviti, kakšen sistem ogrevanja se izvaja v vašem domu.

Sodobni inženirji poznajo dve glavni vrsti:

  • enocevni ogrevalni sistem doma - značilen za večino mestnih stanovanj stare zgradbe, priključen na centralizirani sistem oskrbe s hladilnim sredstvom (čeprav obstajajo izjeme);
Enosmerni grelni krog
  • dvocevne - pogostejše v sodobnih domovih, opremljenih s posameznimi kotli.

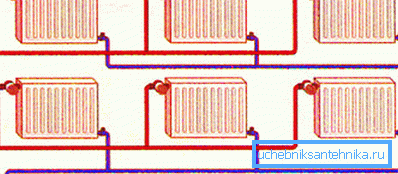

Diagram povezovalnih radiatorjev na dve cevi

Bodite pozorni! Glede na število oskrbovalnih cevovodov in potreba po nakupu dodatkov: okovja, filtri za cevi, ventile itd. Zato, če ste napačno identificirali sistem, morda ne bo dovolj podatkov, ali bo še veliko dodatnih.

Orodja

Za namestitev radiatorjev je bilo bolje izvedeno, morate uporabiti naslednja orodja:

  • vrtilni momenti, s katerimi lahko natančno dosežete silo, ko zategnete pogone;

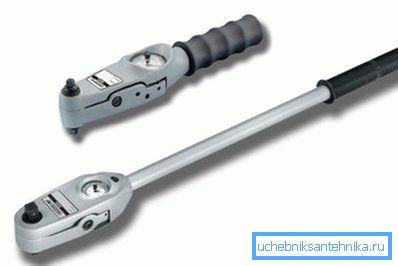

Na foto-vrtilnem momentu
  • tesnilni materiali, ki bodo preprečili puščanje na spojih cevi z baterijami.

Potrebna oprema

Podrobneje razmislimo, kakšne druge podrobnosti so poleg radiatorjev morda potrebne:

  1. Obvoznica. Potreben pri enem priključnem sistemu. Gre za cev, ki povezuje dohodne in odhajajoče se dele cevovoda, ki mimo same baterije. Omogoča vam, da organizirate enakomernejši pretok hladilne tekočine in omogočite zamenjavo ali popravilo poškodovanega radiatorja, ne da bi zaustavili delovanje celotnega ogrevalnega omrežja.
  2. Fittings. Ti vključujejo adapterje, čevlje, sklopke, kotov in tako naprej. Njihovo število in sorte se določijo glede na konfiguracijo cevovodov v stanovanju in na uporabljeni shemi njihove namestitve.

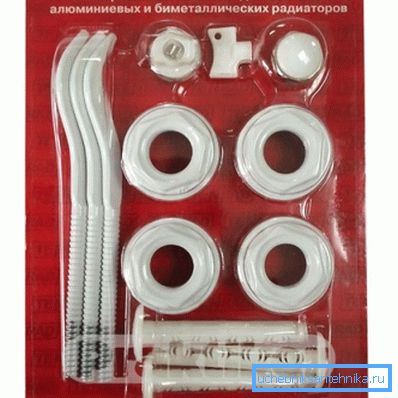

    Pribor za baterije se lahko prodaja v kompletu

  3. Ventili. Če nimate dovolj izkušenj pri vgradnji ogrevalnih omrežij, je priporočljivo kupiti standardne pipe, ki se uporabljajo za priključitev cevi z radiatorji. Moderne sisteme s samodejnimi ali krogličnimi ventili je težje namestiti in zahtevajo določeno znanje in izkušnje od monterja. Pri nakupu preverite, ali se parametri niti velikosti ventilov, cevi in ​​radiatorjev ujemajo.
  4. Montažni nosilci. Njihova oblika je odvisna od vaših želja, vendar je treba upoštevati tudi zasnovo baterije. Na primer, za izdelke iz litega železa so potrebni trpežnejši kljukice kot za aluminij.

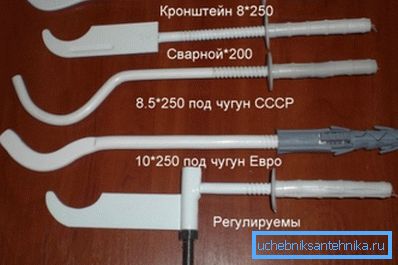

Različice nosilcev za namestitev baterij

Nasvet! Pri izbiri moznikov in sidrnih vijakov, se morate zavedati, da bodo morali nositi samo težo samega hladilnika, temveč tudi maso vode, ki teče skozi njih. Pazite na znatno varnostno stopnjo.

  1. Zračni ventil (Mayevsky's crane). Ta potreben element je nameščen v zgornjem delu radiatorja in se uporablja za odstranjevanje zračnih čepov, ki se oblikujejo po vlivanju hladila v sistem.

Izbira mesta namestitve

Ne pozabite, da mora biti sistem gravitacijskega ogrevanja (pri katerem črpalka ne organizira pretoka tekočine, vendar zaradi razlike v temperaturi in tlaku hladilne tekočine) namestiti z naklonom proč od toka vročega tekočine do izhoda, sicer bodo baterije vedno oblikovale zračne čepe.

Najpogostejši prostor za vgradnjo radiatorjev je pod odprtinami oken, ker so vir hladnega zraka. Grelna plošča mora biti nameščena tako, da njena sredica pade na sredino okenskega bloka. Ta zahteva ni potrebna, vendar bo nameščena baterija na ta način bolj ekološka v notranjosti prostora.

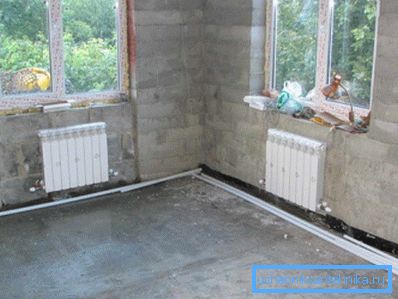

Najboljša lokacija za baterijo je pod oknom.

Upoštevati je treba naslednje pogoje:

  • odseki cevi, ki prinašajo hladilno sredstvo do radiatorja, so nameščeni na nagibu od 0,005 do 0,01 (to pomeni, da je odstopanje od vodoravnice za vsak meter cevovoda 5 mm);
  • najmanjša razdalja od spodnjega roba baterije do tal je 10 cm;
  • najmanjša oddaljenost od zgornjega dela radiatorja do okenske police je 10 cm;
  • najmanjša razdalja od površine stene do akumulatorja je 5 cm.

Te številke so pomembne v tem, da zagotavljajo naravno konvekcijo (mešanje) zraka v prostoru. Upoštevajte tudi navpične in vodoravne svetilke pri pritrditvi baterije.

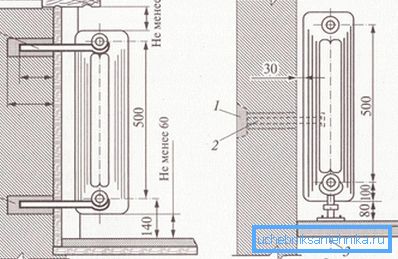

Shema vgradnje radiatorja

Nasvet! Za izboljšanje učinkovitosti ogrevalnega sistema lahko na steno za radiatorjem nalepite list ognjevarnega materiala ali pokrivate površino s posebno spojino, ki ima nizek koeficient toplotne prevodnosti.

Montažni nosilci

Vsi sodobni radiatorji so nameščeni iz delov. Njihovo število je odvisno od materiala baterije in površine ogrevanega prostora. V tem gradivu se ne bo upoštevalo vprašanje izračuna moči, vendar morate vedeti, da mora biti 1 m2 podprt z enim nosilcem.

Izdelane so lahko neodvisno od železnih palic primerne debeline ali kupljene v trgovini. Pogosto s sodobnim aluminijem, jeklenimi ali bimetalnimi radiatorji v kompletu so že deli, s katerimi so nameščeni.

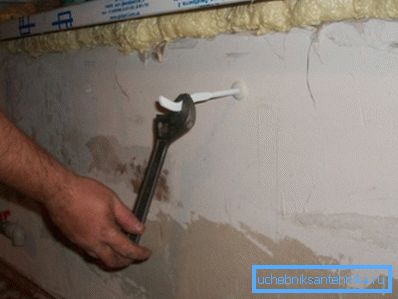

Vgradnja konzole za radiator je pomemben del dela.

Vgradna strojna oprema je nameščena na naslednji način:

  • označevanje mest vrtalnih lukenj (vsak kavelj mora biti med deli akumulatorja);
  • izvrtane luknje (tukaj morate paziti, da se vrtanje ne premakne na eno ali drugo stran);
  • v luknjo se vstavi moznik, po katerem je nosilec privit (nekateri dodatki so pritrjeni s sidri: v tem primeru se ne uporabljajo mozniki).

Bodite pozorni! Ta stopnja dela je morda najpomembnejša, saj je odvisna od pravilnosti njegovega ravnanja, kako pravilno bo baterija "padla" na mestu, ki je za to predvideno.

Skupščina

Pred začetkom dela izklopite ogrevalni krog in iz njega odstranite hladilno sredstvo. Za to storite žerjavi, ki se nahajajo v apartmaju (če je vaš dom opremljen z individualnim ogrevalnim sistemom) ali v kleti (pri priključitvi na centralno ogrevanje).

Po tem je priporočljivo še enkrat preveriti namestitev pritrdilnih elementov na steno. Za to je vodna ali laserska raven. Ne pozabite, da v hladno nameščeni bateriji hladilno sredstvo kroži nepravilno, kar bo povzročilo neenakomerno segrevanje in odlaganje soli, raztopljenih v vodi.

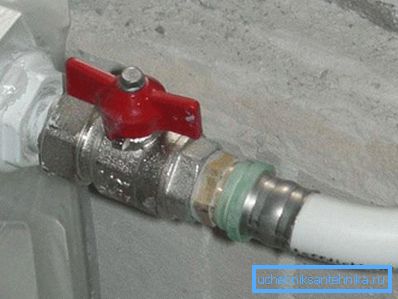

Priključek akumulatorja s cevjo

Sama namestitev ni težavna:

  • nameščeni izdelek se sprosti iz vseh čepov, ki preprečujejo vstop prahu v prašek;
  • v zgornjem delu je fiksiran žerjav Mayevsky;
  • priključen je obvod (če se uporablja enocevni ogrevalni sistem);
  • baterija je obešena na nosilca in priključena na cevovod.

Povezava je narejena s pomočjo posebnih rokavov - sgons, ki so vnaprej valjani na cevi. Spoji so zapečateni s vlečnim in silikonskim tesnilom. Ob izkušnjah pri varjenju s plinom lahko zavarite cevi (ta metoda ni primerna za vse radiatorje).

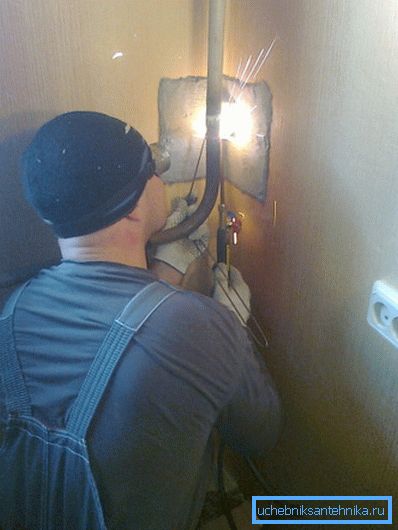

Varjenje s plinom je zanesljiv, a zamuden način za namestitev radiatorjev

Nasvet! Če nameščate aluminijaste ali jeklene baterije, je priporočljivo, da ne odstranite embalaže od njih do konca gradnje in sestavljanja, da ne pride do poškodb na površini.

Ob koncu namestitve akumulatorjev izvedemo tako imenovano stiskanje ogrevalnega omrežja. To zahteva posebno napravo, katere cena je dovolj visoka, da jo kupi zaradi enega samega postopka. Zato je priporočljivo poiskati pomoč od stanovanjskega urada ali specializirane družbe.

Zaključek

Toplina v hiši ni odvisna samo od izbranega modela in kakovosti vgradnje radiatorjev. Upoštevati je treba veliko drugih odtenkov: sestava hladila, prisotnost termostatov in tako naprej. Podrobneje o namestitvi klimatske opreme se lahko naučite iz videa, ki se nahaja spodaj.
