Namestitev radiatorjev z lastnimi rokami: vrste vezij in

Za ogrevanje vašega doma ali stanovanja lahko nudite različne načine, vendar v tem primeru nas zanima namestitev bimetalskih grelnih radiatorjev z lastnimi rokami ali podobnimi grelci iz druge kovine. Poskušali vam bomo povedati, kako ne obesiti in pritrditi baterij na cevi, temveč v sami krogi, njihove prednosti in slabosti ter spoznali tudi nekatere nianse, potrebne za učinkovito delovanje z največjo učinkovitostjo.

Vse to boste spoznali spodaj v besedilu, poleg tega pa si lahko ogledate tematsko predstavitev videoposnetka v tem članku.

Montaža aluminijastih radiatorjev z lastnimi rokami med remontom

Ogrevanje radiatorjev

Za izvedbo vgradnje jeklenih radiatorjev z lastnimi rokami ali analogi katere koli druge kovine potrebujete vir ogrevanja, ki so različni kotli.

Lahko so plin, električni, dizelski, trdno gorivo, pa tudi univerzalni, to je, da imajo možnost dela v različnih načinih. Poleg tega je vsaka od teh vrst kotlov razdeljena na podvrste, na primer plinski kotel je lahko konvekcija (tradicionalna) ali kondenzacija (nizka temperatura).

Vrste konture

Diagram ožičenja za enojni cev
  • V avtonomnih in centraliziranih sistemih ogrevanja lahko najdete enocevni priključni sistem, diagram katerega vidite v zgornji sliki. Bistvo dela tukaj je, kot sledi: hladilno sredstvo iz kotla se napaja skozi zanko, ki je obtočno vezje in povratna zanka. Na poti k njej se s pomočjo manjše cevi radiatorji zruši, se izkaže, da se voda, ki je prečkala ta grelec, vrne nazaj v cev.
Bypass povezava
  • Glavna težava takega sistema povezovanja je, da hladilna tekočina, ki poteka skozi akumulator, izgubi svojo prvotno temperaturo in se vrne v cev, ki je že nekoliko ohlajena. in več grelnikov, vgrajenih v en stik, bo hladnejša voda na koncu, zato navodilo ne priporoča uporabe več kot treh ali štirih kosov na krilo.
  • Da bi nekako nadomestili izgubo toplote, je pred radiatorjem med dovajanjem in vračanjem nameščen obvod - cev, ki povezuje ta vir in vrnitev, kot je prikazano na zgornji sliki, vendar v osnovi ta pripomoček ne more rešiti problema. Enosistemski ogrevalni sistem je veliko bolj ekonomičen kot dvocevni ogrevalni sistem, ker se tukaj ogreva manj vode, zato se zmanjša poraba energije kotla.
Dvocevna ogrevalna shema
  • Dvodelni ogrevalni sistem zahteva segrevanje večje količine hladila., ker sta vključena dva kroga - za dobavo in vrnitev hladila. Toda namestitev litoželeznih radiatorjev z lastnimi rokami ali njihovimi analogi se lahko izvede skoraj brez toplotne izgube, odvisno od oddaljenosti baterije od kotla.
  • Stvar je v tem, da tak sistem zagotavlja oskrbo s toplo vodo skozi eno cev, ne da bi mu vračala hladno vodo. - hlajena hladilna tekočina se izprazni v povratno cev ("povratna cev"), tako da se ne ohladi do zadnjega hladilnika, skozi katerega je celoten sistem zasukan. Dvocevna shema je zelo zanesljiva in priročna, čeprav zagotavlja določeno količino odpadkov in ogrevanje dodatne vode.

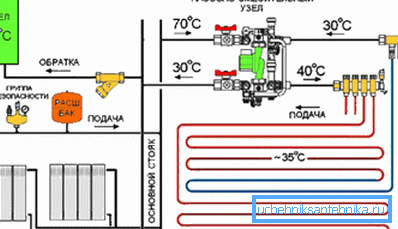

Shema skupne povezave radiatorjev in talnega ogrevanja
  • In tukaj je še en shematski diagram - tukaj si lahko ogledate, kako bi radi postavili biometrične radiatorje z lastnimi rokami skupaj s ogrevanim talni sistemom iz enega samega ogrevalnega vira. (kotlov na določenem gorivu). Problem montaže takega vezja je, da je za radiatorje običajno potreben približno dvakrat večja temperatura hladilnega sredstva, kot je za vodo segreto talno podnožje, in kotel proizvaja tekočino z eno samo temperaturo. Zato se v takih primerih uporablja trosmerni termostatski ventil, ki je v diagramu postavljen na črpalko.
  • Upoštevajte, da je sistem tukaj dvotirni in hladilna tekočina preko dovodne cevi dobi z eno temperaturo ter baterijami in toplim nadstropjem. Toda pred talno konturo poteka skozi trosmerni termostatski ventil in ko tal doseže potrebno ogrevanje, se ventil zapira in vroča voda se odvaja v povratno cev (kar je dobro prikazano na diagramu).

Tako lahko uporabljate npr. Nizkotemperaturno (kondenzacijo), toda tradicionalni (konvekcijski) kotel (njegova cena je precej nižja) v načinu 70 ° C, vendar bo tla segrevala na 30 ° C ali na katero koli drugo nameščeno termostat temperatura

Vgradnja radiatorjev

Nastavljivi in ​​ne nastavljivi nosilci

Če je baterija vgrajena in ni nameščena na tleh, se za pritrditev na steno uporabljajo različni nastavljivi in ​​ne nastavljivi nosilci - natančnost vgradnje grelnika in njegova združljivost z ogrevalnim krogom sta odvisna od njihove namestitve.

Zato je treba pred vrtanjem lukenj za oklepaj ne le razporediti lukenj na strogo vodoravni ravni, temveč tudi upoštevati ovinek držala, saj se bo baterija, ki sedi na njej, nekoliko zmanjšala (vse je odvisno od strmine loka na držalu).

Pred vsakim radiatorjem na dovodni in povratni cevi je potrebno namestiti zaporne ventile (ventila s krogličnimi ali konusnimi ventili), da lahko, če je potrebno, odstranite napravo med ogrevalno sezono brez izpraznitve vode.

Žerjavi Mayevsky

Mavrični priključek privijte v enega od zgornjih vhodov brez priključkov radiatorja, kot je prikazano na zgornji fotografiji, tako da lahko izpihate zrak iz katere koli baterije ali sistema, ne da bi morali iztekati vodo (prihranki so očitni).

Pri nameščanju baterij v jekleno obris uporabite vleko in za kontilen propilena z enakimi okovji najbolje uporabiti tesnilo za tesnjenje, vendar v enem ali v drugem primeru uporabite sanitarno pasto Unipack - tesno tesno povezuje navojno povezavo.

Opomba Če imate avtonomni ogrevalni sistem, ne smete uporabljati radiatorjev iz litega železa, ker se segrevajo dlje časa in potrebujejo veliko vode. Take naprave so primerne za centralizirane sisteme.

Zaključek

Ne pozabite, da namestitev aluminijastega radiatorja vedno pomeni uporabo antikorozijskih dodatkov v sistemu. Zato je uporaba aluminija priporočljiva le v avtonomnih sistemih, kjer sami napolnite hladilno sredstvo.
