Neodvisna vgradnja ogrevalnih cevovodov: talno ogrevanje

Zdaj se vedno pogosteje uporablja polaganje cevovodov za ogrevanje talnega ogrevanja. To je posledica visoke učinkovitosti in stroškovne učinkovitosti takšne strukture, na katero se zdaj lotijo ​​številni lastniki zasebnih hiš.

Pravzaprav je načelo ogrevanja vedno enako, vendar so lahko načini polaganja in cev drugačni, kot pravzaprav vozlišče za ogrevalno vodo. Ampak nas zanima namestitev sama - ostali odtenki bodo pregledani površinsko, prav tako pa vam bomo pokazali videoposnetek na to temo.

Skupščina

Predhodno delo

• V vsakem primeru se ogrevalne cevi v tleh polagajo samo na cementni pesek ali betonski estrih.. Torej, morate začeti z njim, saj boste morali počakati na končno sušenje, kar bo trajalo 28 dni. Seveda lahko namestitev začnete po treh tednih, toda za to morate odstraniti sponke za pritrditev, ker so vstavljene v grobo podlago (ni zelo priročno za vrtanje mokre spojke - luknja se zlomi na velike velikosti).

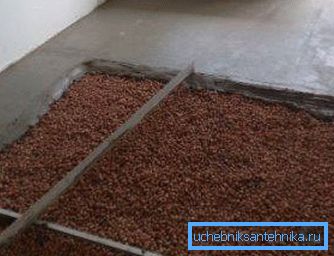

• Če želite napolniti estrih, če je narejen v prvem nadstropju, zagotovo potrebujemo izolacijo in najcenejšo in najvišjo kakovostno možnost, je ekspandirana glina ali ekspandirani glineni pesek. Njena cena bo 4-5 krat manjša od ekstrudirane polistirenske pene. Poleg tega boste potrebovali vodotesno rezanje, ki ga boste morali položiti na grobo podlago, ne pa na blazino, ki jo je mogoče privoščiti. Razlog za to je, da hidroizolacija preprečuje vlagi v pesek, drobljen kamen ali presejanje, suha blazina pa prispeva k zmanjšanju toplotne prevodnosti, zato je prekinitev nad to preprosto nima smisla!
• Vendar pa armaturna rešetka za grobo vezavo ni potrebna, pa tudi za končne zgornje kravato, če je keramična ploščica uporabljena kot sprednji pokrov.. Toda ta mreža je običajno potrebna, tako da se ne pojavijo velike razpoke, in s tem se odlično spoprijemite s kovinskimi profili svetilk - površina izliva je majhna, tako da namestitev pločevine ali žice ostane v vaši presoji.

Priporočilo. Ne smete monolitirati z osnovo ali stenami - pri namestitvi hidroizolacijskega filma zavijte na stene nad nivojem sprednjega pokrova (nato odrežite presežek). To bo izključilo možnost vzajemne deformacije med potopitvijo temeljev, pa tudi prekinitev hladnih mostov.

Polaganje toplotno izoliranega poda

Najprej bi se morali sami odločiti, kako boste postavili cev - za to obstajajo dva načina - kača in spirala, čeprav se prva različica lahko izvede na različne načine. Razlika je v razmerju med temperaturami v pokritem območju.

Torej, če vodite cev po določeni poti in se nato vrnete desno poleg nje, kot je prikazano na levi sliki na zgornji sliki, je temperatura tla enaka, in če se vrne, kot je prikazano na sredini, se bodo kapljice počutile pod nogami. Glede na to, da SNiP 41-01-2003 priporoča temperaturo tal, ki ni višja od 26 ° C v spalni sobi in ne višja od 31 ° C v ostalem, srednja varianta ne bo preveč dobra, zato se je bolje izogniti.

Za prtljažnik na topli nadstropji lahko uporabite polietilen ali laminat na osnovi kovine, čeprav se iz kakršnega koli razloga šteje, da je najbolj primerna za to namestitev polietilenska cev, in tudi navodila v zalivu kažejo, da se ta vrsta ogrevanja uporablja. Toda izkušnje in praksa takšnih del kažejo na številne pomanjkljivosti pri vgradnji polietilena, ena od njih pa je, da pred polnjenjem sistema z vodo (mehke stene) ni mogoče preliti zgornjega estriha, povezava med gradnjo in popravili pa se lahko zgodi mnogo pozneje! Poleg tega je strošek PE višji v primerjavi s kovinskim laminatom.

Kovinski laminat je veliko bolj praktičen v tem pogledu, le da ima problem pri ostrih ovinkih - lahko se zlomi, vendar je precej preprost izhod. Na cevi nosimo jekleno vzmet dolžine 20-30 cm, njen notranji premer pa 12 mm večji od zunanjega dela kovinske plastike, to je 17-18 mm. Vzmeti potisne skozi cev in vsaka krivina je izdelana s svojo pomočjo, to je med procesom, ki služi kot ohišje.

Priporočilo. Pri nameščanju tal s svojimi rokami se izogibajte spoji cevi pod estrihu. Če je talno območje preveliko in en zaliv ni dovolj za vas, potem je bolje razdeliti to območje na več kril, tako da so vse povezave le na razdelilnem glavniku.

Pritrditev cevi se izvede s pomočjo različnih sponk, ki so pritrjene na podlago, oboje, in s pomočjo zgornjih sponk, ki se na površini razprostirajo v obliki traku ali preproge. V vsakem primeru je optimalna razdalja med cevmi 20-25 cm, vendar je to odvisno tudi od debeline zgornjega estriha.

Toplota se dvigne v obliki trikotnika s koti 45? glede na tla in morate prečkati robove tega trikotnika tik pod površino dokončanega tla - tako bo ogrevanje najbolj enotno.

Vsako krilo je priključeno na ogrevalni kotel s pomočjo glavnika, ki je montiran bodisi na steno bodisi v posebej opremljeno nišo, kot je prikazano na zgornji sliki. Na vsakem glavniku je potrebno namestiti ventil Mayevsky, ker v takšnem sistemu ni odtočne cevi.

Zaključek

Ko je polaganje ogrevanja v zasebni hiši dokončano, se cevi izlijejo s cementno-peskovim estrijem z dodanim mehčalcem (dimenzije so označene na posodi). Preskusna vožnja se lahko izvede čez 2-3 dni po vlivanju, hkrati pa temperatura hladilnega sredstva ne sme presegati 25-30 °, da ne bi imeli razpok v tleh.
