Nizki radiatorji - pogledi in namestitev

11-05-2018
Ogrevanje

Ogrevalni sistem zasebne hiše ali stanovanja ni popoln brez takšnega elementa kot radiator. To je glavni toplotni izmenjevalnik med hladilno tekočino, ki se giblje v sistemu, in zrak v prostoru. Danes se bomo pogovarjali o nizkih ogrevalnih radiatorjih za panoramska okna.

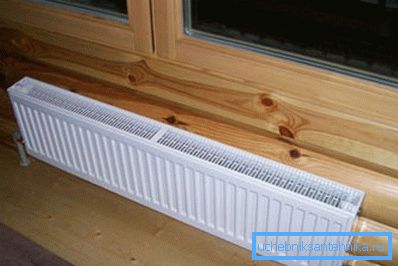

Fotografija nizkega toplotnega izmenjevalca pod oknom

Vrste nizkih izmenjevalcev toplote

Uporaba radiatorjev z nizko višino, ki ne presega 40 cm, je posledica številnih arhitekturnih in notranjih rešitev prostorov:

  1. Najpogostejši razlog za izbiro takih izmenjevalcev toplote - namestitev neposredno pod velikimi okni, ki zajemajo skoraj celoten stenski prostor (panoramska okna).
  2. Poleg tega lahko nizek ogrevalni radiator zlahka nadomesti tradicionalne izdelke standardne velikosti, kar bistveno zmanjša notranji prostor, ki se uporablja za to.
  3. Ta možnost je primerna za ogrevanje podstrešja, če so baterije nameščene vzdolž nizkih sten ali pod odprtinami končnega stekla.

Glavni materiali, ki se uporabljajo za proizvodnjo

Trenutno je glavno merilo, ki ločuje vse modele nizkih radiatorjev na trgu, material, iz katerega so izdelani. Skupaj s tradicionalnim, ki se uporablja v prejšnjem stoletju, obstajajo nove vrste z boljšimi lastnostmi.

Radiatorji iz litega železa

Najdaljša zgodovina uporabe so elementi iz litega železa. Odlikuje jih visok prenos toplote, dolgotrajno hlajenje in ogrevanje, velika masa in njihova majhna odpornost proti udarnim obremenitvam.

Povečana hrapavost notranje površine litih delov litoželezne akumulacije prispeva k kopičenju umazanije in rje na svojih stenah, kar sčasoma bistveno zmanjša prenos toplote.

Bodite pozorni! Kljub fluidnosti litega železa proizvajalec proizvaja toplotne izmenjevalnike, ki imajo višino najmanj 390 mm. To je posledica zgoraj navedenih pomanjkljivosti. Obstajajo baterije, izdelane na dovolj umetniškem nivoju, ki vam omogoča, da okrasite notranje prostore.

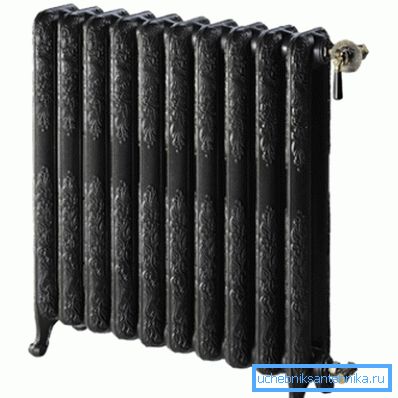

Tukaj je dekoracija lahko namestite doma

Jeklarski toplotni izmenjevalci

Izdelki iz te zlitine železa in ogljika so lahko manjši od litega železa. Predstavljajo lamelno strukturo, ki temelji na kovinskih cevovodih. Ta vidik bistveno zmanjša potrebno količino hladila v sistemu in s tem povečuje njegovo učinkovitost.

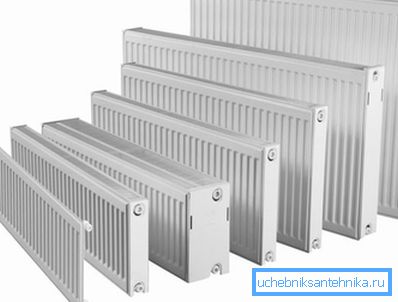

V foto - jeklenih ploščah baterije

Toplotni izmenjevalniki iz jekla imajo številne pozitivne in negativne vidike. Njihova masa je veliko nižja kot pri litjem železa, bolj kompaktna in imajo velik prenos toplote. Pomanjkljivosti vključujejo dovzetnost za korozijo in slabo odpornost na hidravlične šoke.

Jekleni radiatorji z nizko višino imajo slabo vzdržljivost. Če je ena od delov poškodovana litoželezna baterija, jo je enostavno zamenjati ali odstraniti.

Jeklen izdelek bo treba v celoti nadomestiti, kar bo povzročilo dodatne stroške. Cena takšnih enot je ena najpomembnejših v segmentu.

Aluminijski radiatorji

Nizki aluminijasti radiatorji imajo kompleks prednosti pred konkurenti.

Imajo:

  • najmanjša masa vseh podobnih izdelkov;
  • dobro odvajanje toplote;
  • in plastičnost kovin omogoča pridobivanje izdelkov elegantnih oblik.

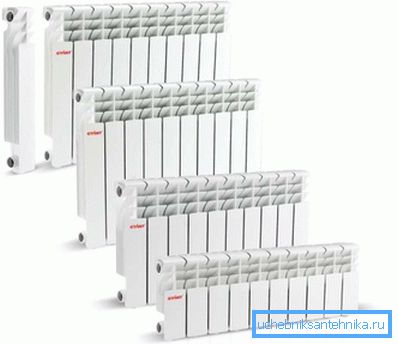

Velikost naprav ne vpliva na njihove značilnosti

Bodite pozorni! Aluminij nima visoko trdnostnih lastnosti, kar lahko privede do nastanka puščanj zaradi vodnega kladiva v sistemu, nastalega med polnjenjem ali odvajanjem. Povprečna življenjska doba teh izdelkov ne presega 12-15 let. Stroški radiatorjev iz aluminija so nizki.

Bimetalne baterije

Ena najnovejših vrst grelnikov, priporočljiva za uporabo v posameznih sistemih ogrevanja zasebnih hiš, so tako imenovane bimetalne baterije. Izdelane so na podlagi jeklenih ali bakrenih cevovodov, opremljenih z aluminijastimi ploščami.

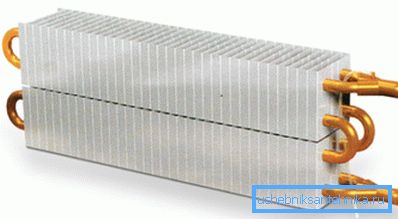

Zanesljiva obstojnost dveh kovin v bimetalnih napravah

Njihove prednosti so naslednje:

  • zadostna odpornost proti koroziji;
  • pomemben (do 100 atm.) delovni tlak, ki ga lahko prenesejo;
  • nizek nosilec toplote, potreben za ogrevanje.

Obstajajo podobne strukture in slabosti:

  • nižji prenos toplote v primerjavi z izdelki iz aluminija;
  • maksimalno med vsemi nizkimi stroški radiatorja.

Sistemi za ogrevanje panelov

V primeru, da se odločite, da bo ogrevalni sistem vaše hiše povsem brez vidnih elementov, lahko grelci na plošči rešijo. To so zelo nizki vodoravni radiatorji. Njihova višina od tal ne presega 20 cm z debelino 30 mm.

Takšni izdelki se nahajajo vzdolž sten in so pokriti z dekorativnimi ploščami (plošče). S podobno možnostjo lahko dobite ogrevalni sistem višine 100 mm, ki deluje standardno z visokimi baterijami. Pomembne slabosti te variante ogrevanja so visoki stroški in popolna neustreznost za popravilo.

Vstavite baterijo v sistem

Izbira enega ali drugega tipa nizkega radiatorja je potrebno določiti njegove parametre glede na velikost okna in potreben prenos toplote. Dolžina izmenjevalnika toplote mora biti enaka širini odprtine ali pa presegati 200-300 mm.

Zaradi znanja o lastnem orodju ni težko povezati radiatorja s sistemom z lastnimi rokami.

Predlagano navodilo bo pomagalo pri tem:

  • določi vrsto sistema - eno ali dvocevno;
  • Določite najbolj optimalno povezovalno shemo - diagonalno, enostransko ali spodnjo;

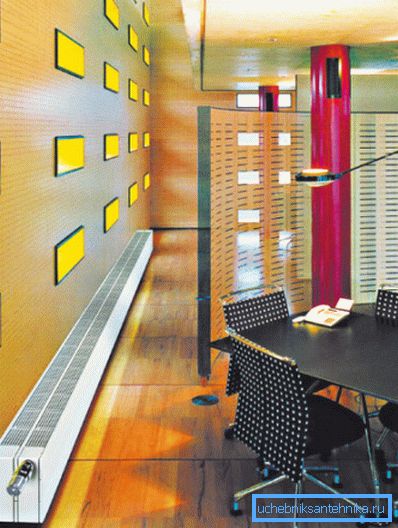

Nenormalni notranji element
  • Nato namestimo pipe za dovodne in izstopne šobe, ki omogočajo izklop hladilne tekočine v nujnih primerih;
  • privijte majevski pipa (zgoraj) in pokrovček (spodaj) v preostale luknje.
  • pred montažo je mogoče sušiti, končna povezava se opravi z uporabo lanu in sanitarne paste;
  • Baterije iz različnih kovin lahko priključite na ogrevalne sisteme iz kovinskih, kovinskih in polipropilenskih cevi.

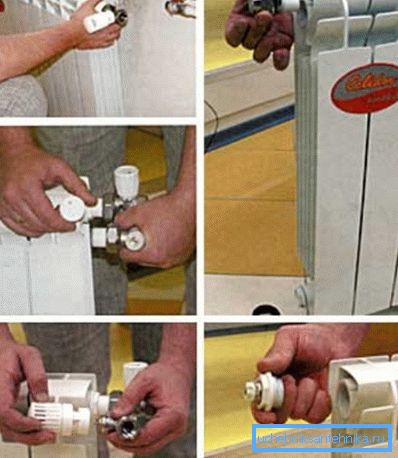

Namestitev v slike

Povejmo, kaj je bilo rečeno

Radiatorje majhne višine proizvaja proizvajalec v zadostnih količinah in se pogosto uporabljajo v različnih sistemih ogrevanja. Več o tem videoposnetku bo v tem članku.
