Nosilec radiatorja: izbirna merila za pritrditev strojne

V tem članku bomo govorili o tem, kako obesiti ogrevalni radiator. Ta tema je zelo zanimiva, saj je prenova v hiši ali stanovanju pogosto povezana z zamenjavo ogrevalnih naprav.

Toda preden se lotimo upoštevanja navodil za namestitev ogrevalne opreme, bomo ugotovili, kateri so okviri, ki se uporabljajo med namestitvijo.

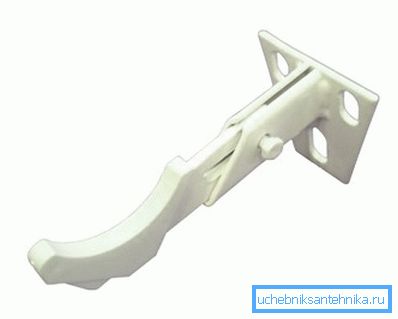

Imetnik lahko prilagodi let

Merila za izbor strojne opreme za zapirala

Obstajajo različni oklepaji za radiatorje v prodaji in seveda niso vsi primerni za baterijo, ki jo želite namestiti. Posebni pritrdilni elementi se razlikujejo po velikosti, konfiguraciji, načinu namestitve in seveda stroškov.

Nisem prepričan, koliko oklepaj uporablja radiator v dveh odsekih? Dva - ena na vrhu, druga na dnu

Izbira montažne strojne opreme se izvaja v skladu z naslednjimi merili:

  • proizvodni materiali, ki se uporabljajo pri proizvodnji baterij;
  • konstrukcijske značilnosti: panel ali presek;
  • vrsta montaže: stena ali tla;
  • število oddelkov;
  • širina reže med odseki;
  • gostoto stene, na kateri se izvaja inštalacijska dela, in obremenitev, ki jo lahko ta površina prenese.
  • cena izdelka.

Strojna oprema za stensko montažo

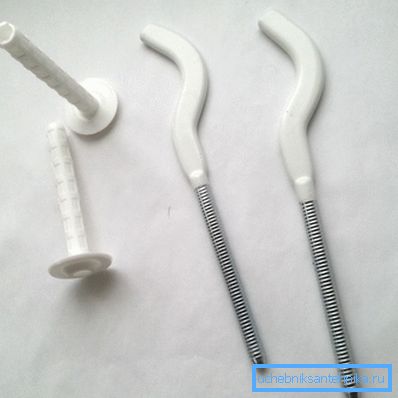

Najpogostejši do sedaj sidrni nosilec za radiator

Metoda stenske montaže je najbolj priljubljena, saj se široko uporablja in velja za tradicionalno.

Priročnik za namestitev je preprost: pritrdilni element je nameščen tako ali drugače na površini sten, po katerem je ogrevalna oprema obesna.

Pomembno: težja naprava, ki jo nameravamo namestiti, bi morala biti debelejša in bolj zanesljiva strojna oprema, ki bo imela težo.

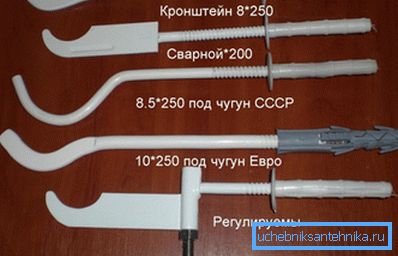

Na fotografiji so najbolj priljubljene spremembe, vključno z nastavljivim nosilcem za radiator
  1. Najbolj zanesljive in najobsežnejše strojne opreme se uporabljajo za namestitev litega železa.
    • Pin nosilec za radiator (dolžine do 30 cm);
    • Nosilci ulitkov iz litega železa;
    • Nosilci, pritrjeni na jekleni trak;
    • Nastavljive držala za jeklo, skozi katere lahko potegnete ali potisnete hrbtno stran baterije stran od stene ali poravnajte vodoravni položaj grelca.
    1. Za namestitev aluminija in bimetalnih radiatorjev se uporabljajo isti nosilci. To je posledica dejstva, da je za obe kategoriji grelnikov značilna majhna teža, enaka razdalja med odseki in podobno konfiguracijo.

    Med temi tipi gora opazimo naslednje:

    • jekleni kotnik za radiator ali njegovo ojačano modifikacijo;
    • nožni jekleni nosilec z dolžino 120-170 mm;
    • standardni stenski nosilci s plastično prevleko.

    Pomembno: Nekateri proizvajalci grelcev uporabljajo nosilce lastne oblike in zato univerzalni izdelki morda niso primerni po velikosti in konfiguraciji.

    Površinsko utrjevanje in montaža

    Pri odločanju o tem, koliko oklepaj potrebujete za radiator in kaj bi morali biti, bodite pozorni na vrsto sten.

    Najboljši zidni material za montažo je betonska plošča, saj so v njem stojala za nedoločen čas. Najslabši stenski material v smislu namestitve težkih baterij je polaganje adobe blokov.

    Nezadovoljive lastnosti moči se odlikujejo stare stene opeke z debelo plastjo ometa. Tipičen primer je tako imenovani Hruščov.

    V takih hišah brez predhodne priprave montažne površine lahko pritrdilni elementi začasno zapustijo steno pod težo grelnika, napolnjenega z vodo. Če bo površina, na kateri se bo izvedla instalacija, nabira od starosti ali pa je otekla zaradi vlažnosti, bodo potrebni dodatni ukrepi krepitve.

    Navodilo za pripravljalno delo je naslednje:

    • Mlipo spustimo do opeke pod odprtino okna.
    • Napolnimo mavčno mrežo. Če je plast originalnega ometa debelejše od 3 cm, namesto sodobnih polimernih mrež, pritrdite jekleno mrežo z ustrezno velikostjo jeklene mreže.
    • Pripravimo ometno raztopino iz enega dela cementa in treh delov peska. Zmes temeljito premešajte z vodo in jo enakomerno uskladite.
    • Malčno malto vrzite na mrežo in poravnajte tako, da površina cementnega ometa 2-3 mm ne doseže ravni prvotnega ometa.
    • Po popolnem sušenju sloja nanesemo izravnalni omet na isti ravni kot ostali del stene.

    Če je bila ojačitev izvedena pravilno, se oklepaji držijo trdno dolgo časa.

    Ko je površina utrjena, lahko nadaljujete z montažnim delom.

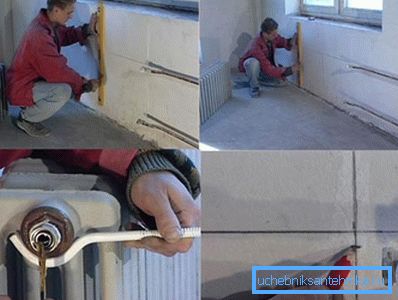

    Glavne faze montažnih oklepajev

    Navodilo je naslednje:

    • Izdelujemo meritve. Merimo 10 cm od spodnjega roba okenske police - to bo označilo lokacijo zgornje črte radiatorja.

    Razdalja, ki je enaka razdalji od zgornjega dela akumulatorja do središča tehnološke odprtine zgornje strani, se odstopa od te oznake. Na tej etiketi narišemo vodoravno črto.

    Izmerite baterijo v dolžini. Izmerimo širino okenske police in označimo sredino.

    Razmislite o razdalji od sredine akumulatorja do reže med deli, na katerih bo pritrjen nosilec. To razdaljo merimo na predhodno napisani črti. To bo označilo lokacijo oklepaj.

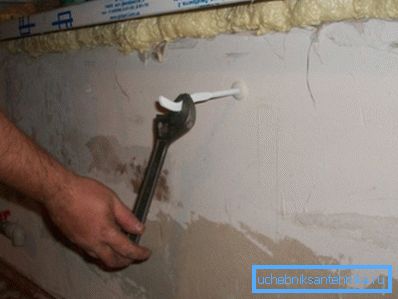

    Nosilec nosilca vijaka z nastavljivim ključem
    • Namesti strojno opremo. Vrtalne luknje za plastična tesnila. Tesnili smo v luknje in držala za vijake v njih.

    Ko so držala vijačena, lahko pričnete montirati grelec.

    Razlogi za montažo na tla

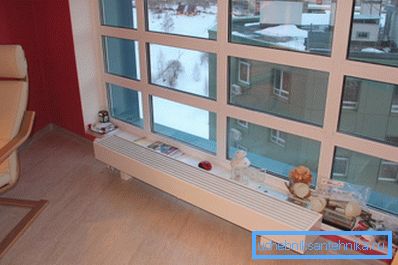

    Ogrevalni grelnik in polno stensko zasteklitev

    Kot je bilo že omenjeno, je stenski nosilec za panelni radiator ali njegov prečni prerez tradicionalna rešitev, ki je bila dolgo časa uporabljena povsod. Ampak, poleg vgradnje stenskega tipa, obstaja tudi način montaže grelnikov na tla.

    Potreba po talni namestitvi lahko povzroči konfiguracija baterije ali zasteklitev objektov. Na primer, če so okna v hiši ali v sodobnem stanovanju polna stena, je nameščena baterija s kratko središčno razdaljo.

    Takšni grelci so postavljeni na tla z majhno vrzeljo, potrebno za konvekcijo. Zaradi tega se bo zrak v prostoru dobro segreval, zasteklitev pa ne bo blokirana z ogromnim radiatorjem.

    Drugi razlog za pritrditev na tla je nezadostna trdnost stene. Na primer, če je stara stara in ni možnosti, da bi jo okrepili, ali je stena izdelana iz suhih zidov ali obloženih, bo baterijo treba postaviti na tla.

    Strojna oprema za talno montažo

    Držalo litega železa

    Obstaja več modifikacij nosilcev, ki jih je mogoče uporabiti pri talni namestitvi radiatorja.

    V skladu z načinom prilagajanja so te naprave razdeljene na naslednje vrste:

    • "Veriga" z glavnim blokirnim elementom, ki je sestavljen iz jeklenih verig, povezanih med seboj.
    Nosilec držala vrvice

    Ta tip pritrdilnih elementov na tleh popravi grelec s prilagodljivim oprijemom. To pomeni, da je pritrdilni element vržen na mostiček med odseki in v tem položaju pritrjen s sorniki.

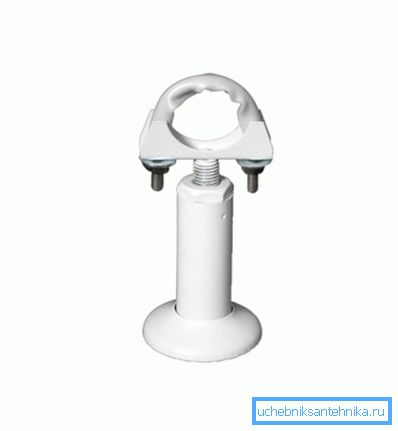

    Držalo za držalo v obliki črke U
    • U-oblikovan kovinski lok je pritrjen na enak način kot "veriga" z razliko, da je namesto fleksibilnega zaklepnega elementa nameščen trden ovratnik na mostičku, ki je tudi pritrjen.
    • "Vilica" To je navpični nosilec, izdelan v obliki streme, na kateri je nameščen radiator.

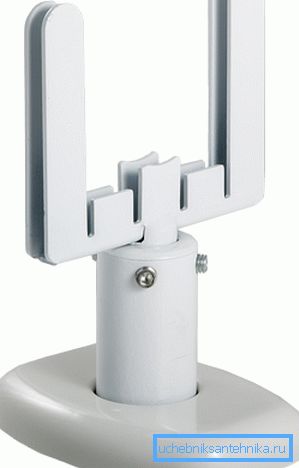

    Nosilec vilic

    Fiksiranje grelca v "vilici" se izvaja zaradi lastne teže.

    Navodila za montažo talne obloge na naslednji način:

    • Označite prostor za pritrdilne elemente glede na velikost in število delov. Čim večji je grelnik, večje je število pritrdilnih elementov, potrebnih za namestitev.
    • Po končanem označevanju se luknje za moznike vrtajo v betonski podlagi. Če je tla lesena, so nosilci pritrjeni na dolge vijake, ki so neposredno pritrjeni v plošče.
    • Nosilci so pritrjeni na tla z vijaki.

    Nasvet: Če je radiator težak, lahko nosilce podvojite z namestitvijo stenskih nosilcev.

    Zaključek

    Zdaj, ko veste, kaj je nosilec za radiator s moznikom in kako se uporablja za predvideni namen, se bo veliko lažje obvladati z vgradnjo ogrevalnega sistema v hišo ali stanovanje. Več uporabnih informacij najdete tako, da si ogledate videoposnetek v tem članku.
