Oblikovanje temperature okolja za načrtovanje ogrevanja in

Kaj določa temperaturo radiatorjev v mestnem stanovanju? Ali ga GOST ali SNiP regulira? Kako je temperaturni razpored ogrevalnega sistema povezan s podnebnim območjem? Poskusimo odgovoriti na ta vprašanja.

Izračunana temperatura zraka

Koncept temperature ogrevalnega obdobja ni povezan le s temperaturnim razporedom. Določajo zahteve glede stopnje toplotne izolacije stavbe, njegove velikosti in toplotnega toka iz ogrevalnih naprav, nameščenih v stanovanjskih in drugih prostorih, zasteklitve in kakovosti tesnjenja vhodov.

Torej, kaj je ta koncept? To je le povprečna temperatura najhladnejših petih dni zadnjih 50 let, ko bi delovanje ogrevalnega sistema moralo zagotavljati udobne razmere v zgradbah.

Ti pogoji so opisani v Resoluciji Vlade Ruske federacije z dne 23. maja 2006. Pravila za zagotavljanje javnih storitev državljanom

• V dnevnih prostorih, ki se nahajajo sredi hiše, temperatura ne sme biti nižja od +18 C; v kotu - +20 C.

Nujnost: pri konstrukcijski temperaturi pod -31 C se te vrednosti povečajo na +20 in +22 stopinj.

• Kopalnica naj bo vsaj +16 stopinj, v kopalnici - +25.

Priporočila za javne ustanove najdete v SNiP 41-01-2003 in oddelkovnih standardih. Torej, v učilnicah naj bo vsaj +21 C, v trgovinah s hrano pa +12 C; v bolnišnici je priporočena temperatura po otoplastiki +22, v primeru odstopanja v ščitnici - +15.

Pojdiva nazaj, vendar malo nazaj. Kje oblikovalec dobi ocenjeno temperaturo zraka za določeno mesto?

Vse potrebne informacije so v SNiP 23-01-99 Klimatologija stavbe. Zanimivo je, da je v dokumentu, izdanem osem let po razpadu Unije, omenjena vsa glavna naselja nekdanjih sovjetskih republik.

Tabela temperature

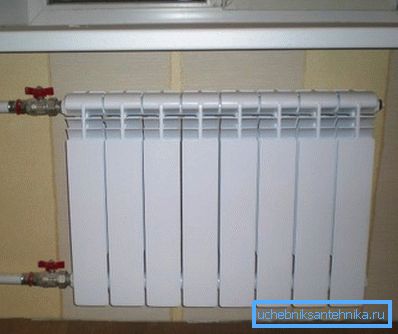

Kakšna bi morala biti temperatura radiatorjev za ogrevanje v stanovanju, ki omogočajo opisane pogoje?

Določi povprečno dnevno temperaturo zraka zunaj.

Odvisnost je opisana z dvema temperaturnima grafoma:

• Za ogrevalno vodo na izhodu iz CHP ali kotlovnice je temperatura dovodnih in povratnih cevi v 150/70 ° C.
• V notranjem sistemu mora biti temperaturni režim ogrevanja v vrednostih 95/70 stopinj v dvocevnem sistemu (to je skoraj v vseh stanovanjskih zgradbah) in 105/70 v enocevnih ogrevalnih sistemih zgradb.

Upoštevajte: v vrtcih najvišja temperatura vode v ogrevalnem sistemu ne sme preseči +37 C. To naj bi nadomestilo to majhno vrednost, da imajo radiatorji v skupinah običajno zelo impresivne mere.

Zakaj je temperatura ogrevanja v stanovanju tako različna od parametrov poti? Da bi odgovorili na to vprašanje, je potrebno na kratko razložiti načelo delovanja dvigalnega vozlišča (termična točka hiše).

Zahteve za ogrevalni sistem se na nek način medsebojno izključujejo. Po eni strani manjše je spreminjanje temperature med pretokom in povratnim pretokom, bolj enakomerne baterije v hiši bodo ogrevane in večja bo učinkovitost končnih grelcev. Če je tako, je očitno, da bi morala biti obtok v sistemu precej visok.

Vendar je pregrevanje povratne črte izjemno nezaželeno za CHP: zaradi določenih tehničnih omejitev se mora voda pred začetkom novega cikla najprej ohladiti do teh 70 ° C.

Naprava dvigala precej genialno se izogiba protislovju: del vode iz povratnega cevovoda se vnese v ponavljajoči se cikel cirkulacije. Zato je pri dovajanju ventilov 140 ° C v hišo (neposredno na radiatorje) le 90-95 stopinj.

O sodobnem ogrevalnem sistemu v stanovanjski zgradbi je koristno vedeti še nekaj stvari.

• Ko je temperatura toka na avtocesti do 90 stopinj, mora biti sistem sanitarne vode napajan iz dovodne cevi; ko je ta vrednost presežena - od obratne. Če se stikalo ne zgodi, se lahko zgodi, da je toliko v sistemu sanitarne vode kot na direktnem ogrevalnem vodu. Kakšne posledice bo to vplivalo na prožne povezave in gumijaste tesnila, ni težko uganiti.
• V kritičnih razmerah je mogoče preseči tudi temperaturne standarde v sistemu ogrevanja. Na primer, v primeru množičnih reklamacij mraza v apartmajih se izvaja vadba dvigala brez šobe, s prigušenim dušenjem.

Prilagoditev

Kako je temperatura ogrevanja nadzorovana v sistemih DH po dovodnih ventilih?

Dvigalo

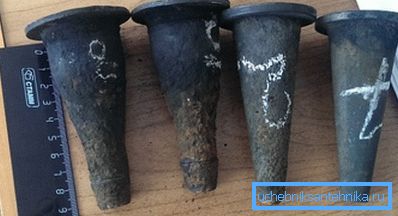

Običajno se lahko temperatura ogrevanja v sistemu spremeni le na en način - s spreminjanjem premera šobe. Vse spremembe je treba dogovoriti s predstavniki organizacije - dobavitelja toplote (komunalne ogrevalne mreže); Odločitve o tem, ali je treba napolniti šobo ali vrtati, so izdelane na podlagi meritev temperature in tlaka v sklopu dvigala in v vročih vodnjakih.

Demontaža šobe in spreminjanje njegove velikosti ne traja več kot pol ure in zahteva popolno delovanje zapiralnih ventilov v sklopu. Pravzaprav je dovolj, da v krogu blokirajo vse ventile (vhod, sanitarno vodo, piškotke) in razstavite vse tri prirobnice na dvigalu. Vrtljiva ali napolnjena šoba je nameščena v obratnem vrstnem redu.

Nasvet: nove paronitske tesnila za prirobnice cevi so v skladiščih stanovanjskih organizacij, žal, redko. Ko demontirate dvigalo ali zamenjate ventile z lastnimi rokami, vam bodo preprosta navodila: tesnilo je izrezano iz avtomobilske komore.

Treba je omeniti nekaj načinov, kako lahko reguliramo temperaturo ogrevanja - vodo v ceveh in, seveda, radiatorje.

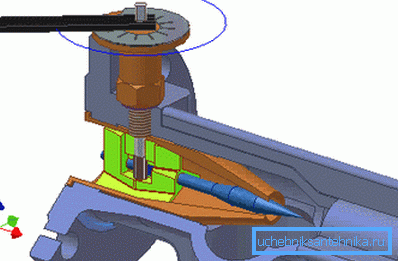

• Namesto konvencionalne šobe s konstantnim premerom lahko uporabite nastavljiv dvigalo. Enostavna nastavitev pretoka vam omogoča fleksibilno nastavljanje temperature mešanice in povratnega toka.

• Poleg tega, da zmanjšate temperaturo povratne črte, lahko zmanjšate padec tlaka v dvigalu. To naredi vhodni povratni ventil.

Kako točno?

• STV se preklopi na ravno črto.

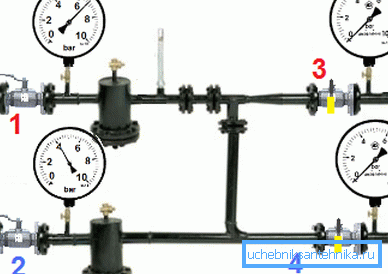

• Izmerimo tlak na napajalni liniji do dvigala. Merilnik se nato v katerikoli točki privije v povratno cev.
• Vhodni ventil se popolnoma zapre in počasi odpira, dokler se razlika med tlakom in dovodom ne zmanjša za 0,2 kgf / cm2 od izvirnika. Če je potrebno, ponovite meritve temperatur in nadaljnje zmanjšanje diferenčnega tlaka na manometru ponovite vsak drugi dan z istim korakom.

Upoštevajte: če delno zapremo popolnoma odprt ventil, se lahko njegovi liki zataknejo v steblo in kasneje spustijo v delovni položaj. Posledično bo vrnjena vrstica popolnoma zaprta. Cirkulacija cene v kurilni sezoni - zagotovljeno odtaljevanje ogrevanja dostopa.

Apartma

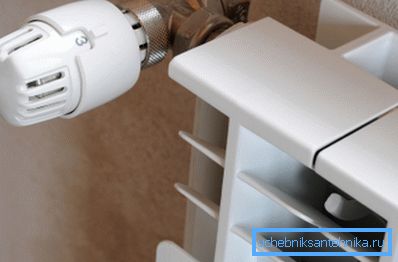

Kako je regulirana temperatura vode v ogrevalnih ceveh znotraj ločenega apartmaja? Iz očitnih razlogov ga je mogoče zmanjšati samo z dušilnimi ventili. V ta namen je na izstopu vsakega grelnika postavljen dušilnik ali termostatska glava, ki uravnava lastno prepustnost glede na temperaturo v prostoru.

V skrajnem primeru lahko temperaturo hladilne tekočine v ogrevalnem sistemu regulira krogelni ventil; vendar njegova občutljivost na položaj vzvoda naredi prilagoditev precej neprijetno.

Kaj storiti, če je toplotna moč grelnika nezadostna?

Tu so ukrepi, ki jih lahko povečajo.

• Preprosto dodajanje novih odsekov oddaljenega konca podloge nelinearno poveča tok toplote iz radiatorja, a precej opazno. Zakaj nelinearno? Da, ker bo konec baterije vedno hladnejša od njegovih povezav.
• Skakalec med napajalnimi linijami, opremljenimi z ventilom, lahko poveča pretok hladila skozi odseke, ko je zaprt. Torej, naprava bo dala več toplote. Ampak vam ni treba popolnoma zaustaviti skakalca: brez tega bo nastavitev temperature radiatorjev z dušilci privedla do precej neprijetne komunikacije z zamrzovalnimi sosedami.
• Vtiči so lahko povezani z radiatorjem ne le z montažo, ampak tudi z dnom. Nato bo hladilno sredstvo enakomerno krožilo skozi vse dele, kar bo zvišalo temperaturo v stanovanju.

• Končno, ne pozabite na pranje.. Izpust vode skozi izpušni ventil in cev v kanalizacijski sistem bo odstranil nakopičeni blato in pesek iz akumulatorja, obnavljanje cirkulacije pa na celotno količino.

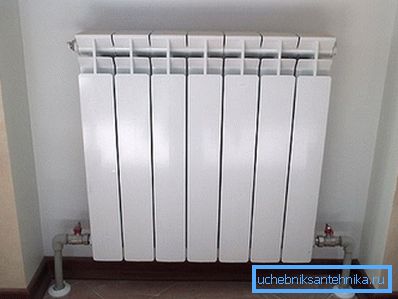

Mimogrede: radiatorji s spodnjo povezavo ne potrebujejo splakovanja. Prav zato, ker hladilno sredstvo enakomerno premika vzdolž celotne dolžine spodnjega kolektorja.

Topla tla

Kako priključiti nizkotemperaturno ogrevanje na DH sistem? Dejansko je za toplo nadstropje temperaturo nad + 45C kategorično nesprejemljivo.

Način, v katerem so nizkotemperaturni ogrevalni sistemi skladni z DH, živahno opozarja na načelo delovanja vozlišča dvigala. Del hladila je vključen v ponovno cirkulacijo, ki jo zagotavlja črpalka z majhno močjo. Nastavitev temperature izvede dvosmerni ventil s toplotno glavo.

Zaključek

Upamo, da smo lahko zadovoljili bralsko radovednost z uvedbo nekaterih vidikov delovanja ogrevalnih sistemov. Kot vedno, priloženi videoposnetek ponuja dodatne informacije. Uspehi!
