Odsek aluminijastega radiatorja: tehnične značilnosti
Konvektorji ogrevanja iz neželeznih kovin postajajo vse bolj priljubljeni. Želimo upoštevati glavni strukturni element takšnega radiatorja - odsek in ugotoviti, koliko vatov je v enem delu aluminijastega radiatorja, kakšne so njegove dimenzije in druge značilnosti. Povedali vam bomo tudi, kako izračunati število delov aluminijastega radiatorja, potrebnega za ogrevanje določenega prostora.
Tehnične značilnosti sesalnega radiatorja
Gradbeništvo

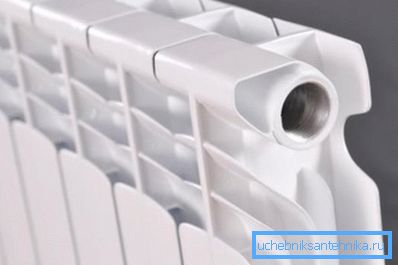

Segmentne baterije imajo skoraj enako obliko. So sistem dveh vodoravnih rezervoarjev, povezanih z navpičnimi kanali. Na navpičnih ceveh zunaj so ploščati plavuti, ki tvorijo kanale za gibanje konvekcijskih tokov in povečujejo območje termične interakcije.
Razdalja med ploščama je izbrana tako, da konvekcijski tokovi niso laminarni, ampak turbulentni. To poveča intenzivnost zračne interakcije s površino ohišja.

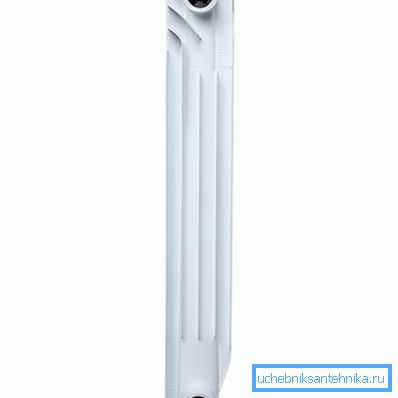

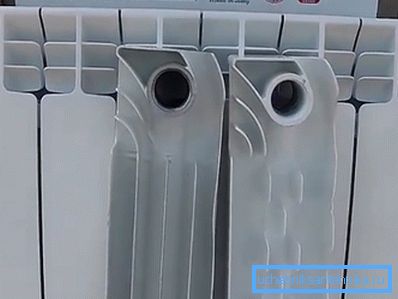

Zasnova je razdeljena na enake dele. En takšen del vključuje navpični kanal in dva zbirna elementa, enega od vrha, drugi pa od dna. Kolektorski element z navpičnim kanalom tvori T-profilno povezavo, od katerih sta dve odprti luknji prilagojeni, da se kombinirajo z drugimi podobnimi zbirnimi luknjami.

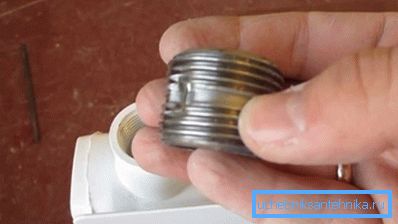

Deli so povezani s posebnim bradavico z tesnilom.
Če je del nameščen z robom, se luknja zapre z vtikačem ali se uporablja za priključitev dovodnega, povratnega ali zračnega ventila.
Upoštevajte delovanje akumulatorja s podobno zasnovo:
- Deli se sestavijo v eno baterijo, dovodna cev za hladilno sredstvo je priključena na eno od lukenj, odvodna cev za odpadno tekočino je priključena na drugo, ventil Mayevsky se uporablja za odvajanje presežnega zraka na tretji, četrta luknja je zaprta z vtikačem;
- Hladilna tekočina vstopi v zbiralnik in postopoma napolni celotno napravo. Aluminij ima visoko toplotno prevodnost, približno štirikrat več kot jeklo. Zato telo začne hitro segrevati;

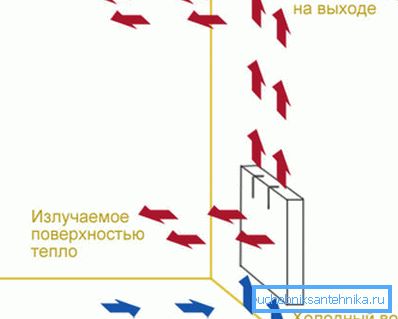

- Ogrevana površina konvektorja začne izhajati iz toplotne energije. Delež toplotnega sevanja v infrardečem območju predstavlja približno 50-60% celotnega prenosa toplote naprave;
- Z neposrednim prenosom toplote se začne segret zrak v stiku s površino telesa. Pod aktivnostjo teže se ogrevane mase začnejo premikati navzgor po kanalih, ki jih tvorijo robovi konvektorja, in nove dele hladnega zraka se vlečejo v akumulator od spodaj;
- Naprava začne delovati kot gravitacijska črpalka. Pretoki zraka, ki potekajo skozi kanale, imajo vrtinčni značaj, kar poveča prenos toplote plošč zaradi mešanja.

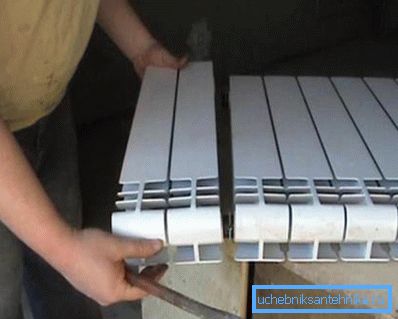

Bodite pozorni! Glavna prednost oblike sekcije je zmožnost spremeniti moč in velikost naprave z lastnimi rokami.
Značilnosti in značilnosti
Glavna tehnična lastnost katerega koli grelnika je njegova toplotna moč. To je količina toplote, ki jo naprava prenaša v okolje na enoto časa. Merjeno v kcal / uro ali vati.
Moč je odvisno od številnih dejavnikov, med katerimi so upoštevani tudi glavni:
- površina naprave;
- temperatura hladilne tekočine;
- zmogljivost kanala (koliko litrov v enem delu aluminijastega hladilnika);
- toplotni tlak;
- materialna toplotna prevodnost;
- stanovanjsko oblikovanje;
- Vhodna in vhodna metoda povezave.
Ker največje število delov v aluminijastem radiatorju ni nameščeno in različne naprave imajo različne velikosti, je bolj primerno upoštevati parametre enega ločenega dela in nato določiti značilnosti baterije z dodajanjem vrednosti vsakega njenega dela.
Tehnične specifikacije podrobneje preučite:
| Tehnične specifikacije | Vrednosti parametrov |

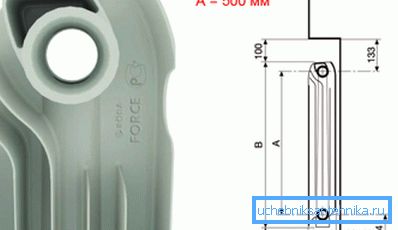

| Višina (sredinska razdalja) | 250, 300, 350, 400, 450, 500 mm. Najpogostejše velikosti so 350 do 500 mm. Vertikalni modeli lahko dosežejo višino 1 do 2 metra. |
| Globina | Za standardne modele 80 - 140 mm |
| Širina | Za večino izdelkov je 80 mm |
| Zmogljivost | 0,25 - 0,5 litra |
| Debelina stene | 2 - 3 mm |
| Območje prenosa toplote | 0,4 - 0,6 m? |
| Moč | 80 - 220 W, pogosteje 140 - 160 W |
| Najvišja temperatura toplotnega nosilca | 130 ° C |
| Delovni pritisk | 6 - 24 atm. |
Bodite pozorni! Za priključitev na centralizirane sisteme dovajanja hladilne tekočine je treba izbrati modele z največjim (pritisnim) pritiskom najmanj 45 atm. in delovni tlak najmanj 16 atm.
Določanje števila odsekov
Pogosto se vpraša, koliko ogreje en del konvektorja, kako izračunati število oddelkov itd. Podroben in natančen izračun toplotne izgube bo zelo težek, vendar vam omogoča, da uporabite poenostavljene formule.
V skladu s standardi SNiP je za ogrevanje enega kvadratnega metra prostora s stropno višino 2,4 - 2,8 metrov potrebno približno 100 W toplotne energije. To pomeni, če pomnožimo površino takšne sobe za 100, dobimo potrebno toplotno kapaciteto.

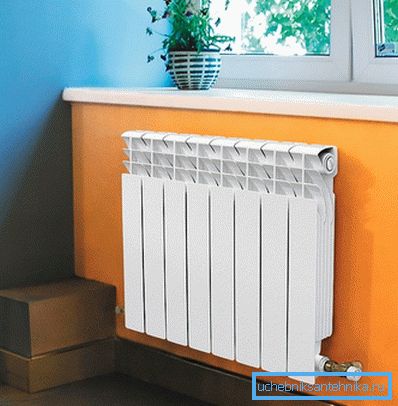

Potem bomo lahko našli primerno napravo glede na parametre, obliko in kakovost ter videli njegove značilnosti potnega lista. Prikazana bo moč preseka.

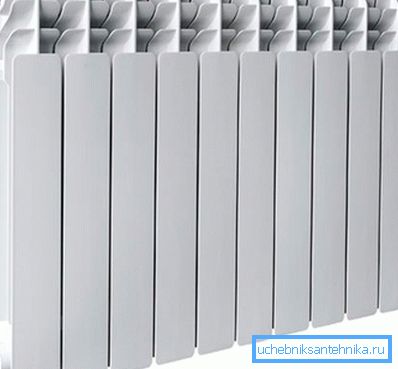

Zgornjo toplotno moč prostora, ki smo jo prej razdelili, delimo s sekcijo, rezultat je zaokrožen in dobimo število odsekov, potrebnih za določeno sobo.
Bodite pozorni! Tu je treba opozoriti, da je navedena moč pogosto precenjena zaradi dejstva, da je predvidena dobava toplotnega nosilca s temperaturo 100 ° C, kar je malo verjetno v realnih razmerah. Upoštevati je treba dejstvo, da je dejanska moč običajno v razponu od 140-160 watatov.
Zaključek
Aluminijeve ogrevalne baterije samozavestno zasedajo položaje na gradbenem trgu. Te enote imajo primeren oddelčni del, kar olajša izbiro, montažo in namestitev. Oglejte si videoposnetek v tem članku in izvedite več o tej temi.
