Odsek radiatorja: glavne vrste struktur in njihove

Vsakdo se strinja, da je udobje življenja v hiši predvsem odvisno od ohranjanja optimalne temperature v prostorih, zlasti v hladnem obdobju. Zato vam bomo danes povedali, kako izbrati pravo radiatorje - koliko razdelkov na kvadratni meter potrebujete, in razmislite, kako samostojno izvesti vse potrebne izračune, da bi dobili čim bolj natančen in realističen rezultat.

Na fotografiji: radiator za 10 odsekov je zelo pogosta možnost za srednje velike prostore z normalno izolacijo.

Glavne vrste struktur in njihove značilnosti

Če želite odgovoriti na vprašanje, koliko odseka radiatorja potrebujete za 1 m2, najprej morate vedeti, katere vrste baterij bodo uporabljali v zaprtih prostorih, ker se značilnosti izdelkov zelo razlikujejo. Zato vam bomo povedali značilnosti najbolj priljubljenih opcij: kot osnova smo vzeli segmentne konstrukcije s središčno razdaljo 500 mm:

Litoželezni Te strukture so dobro znane vsem, uporabljene so že več kot stoletje in so še vedno zelo pogoste in so zaradi potrebe po vzdržljivosti, odpornosti proti slabšemu hladilnemu sredstvu in odporni proti koroziji, cene te možnosti nizke. Kar se tiče učinkovitosti, en razdelek daje približno 100 vatov, so v dokumentaciji navedene višje vrednosti, dejanske pa so nižje
Jeklo Za to skupino izdelkov je značilno nizko cenovno, dobro odvajanje toplote in nizka teža, od minusov je treba dodeliti nestabilnost hidravličnim šokom (zato jih najbolje uporabimo v posameznih sistemih ogrevanja) in večjo korozijo v sistemu, kadar ni hladila. Kar se tiče prenosa toplote, se giblje v območju od 120 do 140 vatov glede na konfiguracijo izdelka
Aluminij Zelo priljubljena rešitev danes, ki ima številne nedvomne prednosti: majhna teža, ki poenostavi proces namestitve z rokami, visok prenos toplote (en odsek daje približno 200 vatov) in nizke stroške. Med pomanjkljivostmi je mogoče opaziti majhno odpornost na hidravlične udarce in zahteve glede kakovosti toplotnega nosilca, saj različne nečistoče povzročajo korozijske procese v sistemu.
Bimetalni Najprej bomo povedali, kaj je bimetal, to je struktura, ki predstavlja aluminijaste dele, znotraj katerih je jekleno jedro. Zahvaljujoč tej napravi se zanesljivost izdelkov večkrat poveča, prenos toplote pa je zelo visok, tako da en odsek v povprečju daje od 150 do 180 vatov. Največja pomanjkljivost je visok strošek izdelkov.

Bodite pozorni! Da bi maksimizirali emisijo toplote radiatorjev, je potrebno sistem vsaj enkrat letno izpirati. Dejstvo je, da celo 1 milimetrski nanos znotraj radiatorjev zmanjša njihovo učinkovitost za 15%, kar ne samo poslabša kakovost ogrevanja, ampak povzroča tudi večje stroške energetskih nosilcev.

Visokokakovostni bimetalni radiator vam bo služil nič manj kot analog iz litega železa, zato je pomembno, da izberete najmočnejše izdelke in ne prihranite na njih.

Osnovne možnosti poravnave

Zdaj pa ugotovimo, kako izbrati število odsekov ogrevalnega radiatorja za določeno sobo, obstaja veliko tehnik, upoštevamo le tiste, ki jih je najlažje izvajati in dati relativno natančen rezultat.

Poenostavljena metoda

Če uporabljate to možnost, morate upoštevati naslednje načelo: za prostore v osrednji Rusiji, ki se nahajajo v visokogradnji, ki ima eno zunanjo steno in eno okno, je potrebna toplotna moč 100 W na m2. Višina stropa ne sme presegati 2,8 metra.

Preprosta formula vam omogoča preprosto izračunavanje

Razmislite o posebnem primeru, morate vedeti, koliko m2 v sobi:

  • Predpostavimo, da imamo prostorno površino 15 kvadratnih metrov z eno okno in eno zunanjo steno, višina stropa v njej je 2,5 metra;
  • Radiatorski radiatorji s središčno razdaljo 50 mm se bodo uporabljali za ogrevanje;
  • Vse je zelo preprosto: število odsekov hladilnika na 1 m2 je 1, to pomeni, da je 15 odsekov potrebnih za 15 metrov. Seveda, če imate temperaturo hladilne tekočine v sistemu, ki je enaka 90 stopinj, bo toplotna moč akumulatorja približno 150 vatov in imeli boste 10 robov, v praksi pa skoraj ni takih primerov, v povprečju pa tekoče segreje do 70 stopinj;

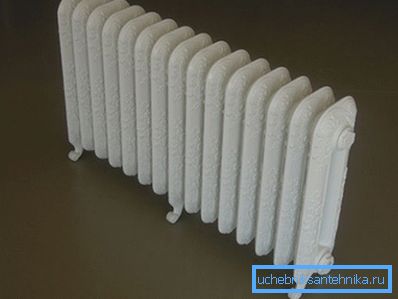

Žlahtni radiator na 15 odsekih bo dovolil, da se ne bojijo niti najhujših zmrzali.
  • Če imate vogalni prostor ali višino stropa 3 metre ali več, se mora rezultat pomnožiti z 1,2-1,3, odvisno od kakovosti izolacije stene in vrste uporabljenih okenskih blokov.

Bodite pozorni! Poleg zgoraj navedenih dejavnikov je pomembna tudi vrsta vgradnje radiatorjev in vrsta njihove povezave, zato upoštevajte te nianse in po potrebi spremenite končni rezultat.

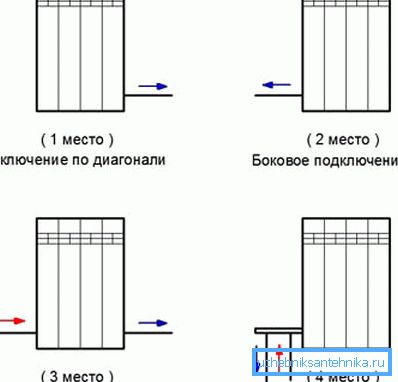

Tako se združujejo možnosti po vrstnem redu njihove izbire, če prva dva zagotavljata odlično učinkovitost, v tretjem se izgubi 10% moči, v četrtem pa 15-20% popolnoma izgubi

Uporaba spletnih kalkulatorjev

Navodila za izvedbo te vrste izračunov so prav tako zelo preprosta, najpomembnejše je najti kakovosten vir z dobrim programom, ki upošteva največje število dodatnih dejavnikov. To je edini način, s katerim boste natančno določili, koliko kvadratnih metrov bo dovolj za eno ali drugo različico radiatorjev.

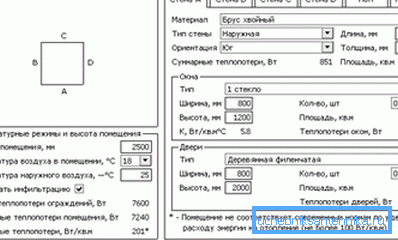

Za zasebne hiše so ločene različice programov.

Kar se tiče izračunih, so preproste:

  • Vnesite vse zahtevane podatke v programska polja., bolj zanesljivi in ​​točni so, tem bolje, ker vpliva na pravilnost izračuna;
  • Če v kalkulatorju ni kriterijev, rezultat preprosto pomnožite z določenim indeksom (na primer, lokacija radiatorjev ni vedno upoštevana, vendar pri določanju, koliko odsekov radiatorja je potreben, tega faktorja ni mogoče spregledati).

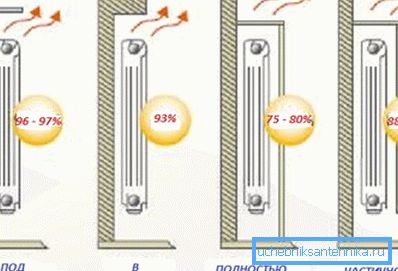

Kot lahko vidite, je veliko odvisno od možnosti namestitve.

Izračun temelji na prostornini

Zelo priljubljena možnost glede na to, da omogoča natančno izračunavanje števila odsekov, nekateri trdijo, da je nastala vrednost precenjena, vendar je bolje, da radiator napolnite na 12 odsekov namesto zahtevanih 10 in ohranite želeno temperaturo z regulatorjem, kot pa, da nastavite radiator na 8 odsekih in več zmrzali uporabite dodatne grelnike.

Kar se tiče te tehnike, je preprosta: izmeriti je treba dejansko dolžino, širino in višino prostora ter pomnožiti vrednosti med seboj, rezultat pa bo prostornina v kubičnih metrih. Ta vrednost se pomnoži z 41 - kar je potrebno toliko vatov na kubični meter zraka, z dobro izolacijo in z uporabo energetsko varčnih dvojnih stekel, zadostuje 34 vatov na kubični meter.

Pri izračunu upoštevajte velikost odseka ogrevanja radiatorjev, včasih morate radiatorje postaviti nižje od načrtovane zaradi lastnosti prostora.

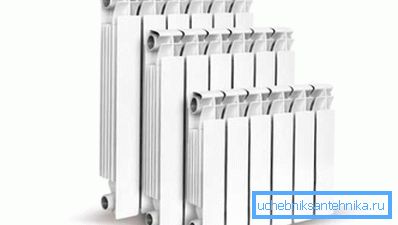

Višji so uporabljeni deli, večji je njihov prenos toplote.

Nekateri razvijalci sprašujejo, kaj storiti, če je bil izračun nepravilno izveden, in potrebna je namestitev dodatnih delov radiatorjev? Obstajata dve rešitvi: bodisi dodajte elemente že nameščeni strukturi (njegova širina ne sme preseči 16 rebrov) ali pa ločeno baterijo, je vse odvisno od možnosti, ki je preprostejša za izvedbo in je bolj primerna za določeno sobo.

Zaključek

Izračunajte potrebno število razdelkov radiatorja s strani katerega koli razvijalca, najpomembnejše je, da ne izgubite pogleda na pomembne nianse in uporabite samo kakovostne izdelke. Videoposnetek v tem članku bo pripomogel k natančnejšemu reševanju nekaterih vprašanj, kar vam bo pomagalo narediti izračune še boljše.
