Odvajanje toplote bimetalnih radiatorjev: naprave, načini in

Obe radiatorji, aluminij in bimetalni, imajo zunanjo podobnost. Razliko je mogoče prepoznati le, če jih držite v rokah, drugi tehta večji obseg, kar je razloženo z njeno napravo - jeklene cevi nahajajo v grelniku, zaradi česar je radiator dovoljen za uporabo v omrežju centralnega ogrevanja. O tem, kot tudi napravo za prenos toplote in pogovorite spodaj.

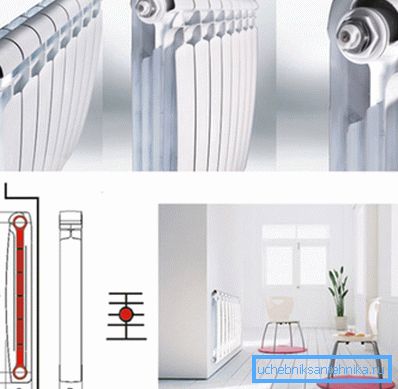

Bimetalni radiatorji imajo visoko odvajanje toplote vsakega odseka

Naprava

Zakaj ste potrebovali tako konstruktivne dodatke aluminijastemu radiatorju? Konec koncev je prenos toplote te kovine veliko več jekla, oziroma v stanovanju z aluminijastimi ogrevalnimi napravami bo opazno toplejša.

Jasno je, da je prenos toplote aluminija 2-krat večji od železa

Ampak dejstvo je, da ima aluminij "šibke točke" in predvsem je povezan s kakovostjo hladilne tekočine, ki se uporablja za omrežja mestnega ogrevanja. Uporabljeni toplotni nosilec nosi z njimi različne nečistoče, vključno z alkalijami in kislinami, ki uničujejo aluminij.

Druga pomembna točka je nezmožnost vzdrževanja hidravličnega tlaka, ki ni redka za hiše, povezane s centralnim ogrevalnim sistemom.

Lastnosti

Naslednja dejstva govorijo v prid bimetalnih ogrevalnih naprav:

Kemijska odpornost V bimetalnih strukturah hladilna tekočina cirkulira skozi jeklene cevi brez stika z aluminijem.
Moč Bimetalni radiator lahko vzdrži tlak od 30 do 40 barov, kar popolnoma odpravlja možnost uničenja vodnega kladiva.
Trajnost Proizvajalci teh grelnikov zagotavljajo njihovo dolgo delo. V povprečju je življenjska doba 20 let.

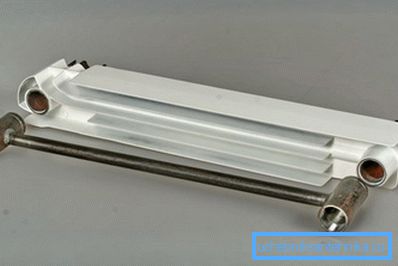

Radiator je sestavljen iz jeklenega tulca in aluminijastega ohišja.

Tako so v bimetalnih radiatorjih ohranjene vse pozitivne lastnosti aluminijastih naprav.

Imajo:

  • visoka emisija toplote;
  • privlačen videz;
  • dobra kompaktnost.

Upoštevajoč njihove konstrukcijske značilnosti, je mogoče z zanesljivo trditvijo trditi, da bodo pri namestitvi ogrevalnega sistema v mestnem stanovanju z lastnimi rokami postali idealna izbira.

Primerjalna tabela prenosa toplote iz bimetalskih radiatorjev ogrevanja prikazuje razliko med modeli različnih proizvajalcev

Prenos toplote in način povezave

Pravilno število odsekov radiatorja za določeno sobo je le polovica dela. Ostalo je najti najboljši način za povezavo grelca, tako da lahko v celoti pokaže svoje lastnosti. Zato je treba izbrati takšne možnosti:

Enostransko neposredno Najboljši način za povezavo ne le z bimetalnim radiatorjem, ampak tudi z drugimi. Ta indikator prenosa toplote lahko vidite v potnem listu naprave.

V tem primeru hladilnik vstopi v radiator od zgoraj, popolnoma prehaja skozi vse dele in na isti strani odhaja od spodaj.

Diagonal Dobra izbira in popolnoma upravičena samo za baterije z velikim številom odsekov, in sicer - > 12 kosov Ogrevana voda vstopi v napravo z ene strani zgoraj, prehaja skozi kanale in izstopa skozi spodnji iztok radiatorja na drugi strani.

V tem primeru boste lahko zmanjšali izgubo toplote in dosegli želeni rezultat.

Dno Uporablja se, ko je cevovod ogrevalnega sistema skrit v tleh. Navodila za priključitev so naslednja: vhod je z ene strani v spodnjo odprtino naprave, izhod je iz spodnje odprtine z druge strani.

Izkušnje kažejo, da boste v tem primeru morali dodati razdelek, ker bo toplotna izguba v 10%.

Eno cev Ta povezava je serijska povezava radiatorjev. Hkrati lahko toplotne izgube dosežejo 40%, zato ne priporočamo uporabe v avtonomnih ogrevalnih sistemih, sicer bo cena toplote previsoka.
Največja je toplotna moč enega odseka bimetalnega radiatorja z dvotirno direktno enosmerno povezavo

Lahko sklepamo, da:

  • če želite doseči največji prenos toplote s grelcev s standardnim številom odsekov 7-10, je potrebno voditi njihova neposredna enosmerna povezava s centralnim ogrevanjem;
  • če je površina prostora dovolj velika in je potrebno namestiti radiatorje s številom odsekov, ki presegajo 12, Primerna je diagonalna preklopa naprave v dvocevni sistem (feed + return).

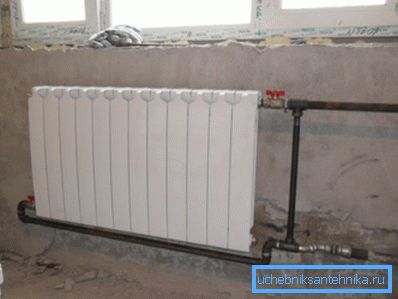

Na fotografiji - diagonalni način povezovanja radiatorja iz 12 delov.

Pravilno mesto namestitve

Drugo pomembno vprašanje, ki ga pogosto pozabljamo, glede na to, da to ni tako pomembno. Klasična različica je pod oknom, ampak zakaj?

To je posledica dostopa hladnega zraka v sobo:

  • skozi okno vstopa veliko več kot preko zunanjih sten;
  • takoj začne iti navzdol in se začne vzpenjati po tleh, kar povzroča nelagodje in željo po višji višini.

Zato morate postaviti toplotno pregrado, ki bo omogočila redčenje ali celo popolno negiranje hladnega pretoka.

Nasvet: uporabite radiator s širino 70-90% odprtine oken, nato pa se bo zrak, ki prihaja iz ceste, takoj segal.

Obstajajo tudi določena pravila za namestitev, ki jih je treba upoštevati, da bi ustvarili dobro konvekcijo in s tem izboljšali prenos toplote:

  • med grelcem in tlom pustite režo 60 mm ali več;
  • od okenske police mora biti razdalja do zgornjega dela radiatorja skoraj enaka - 50-60 mm ali več;
  • od stene se mora umakniti 25 mm ali več.
Toplotna moč 1 odseka bimetalnih radiatorjev je odvisna neposredno od pravilne namestitve grelca

Priporočamo tudi:

  • v vogalni sobi z dodatno zunanjo steno, da zmanjšate toplotne izgube, namestite drugo napravo na hladno steno. Njegova glavna naloga bo nadomestiti moč, višina namestitve pa ne bo pomembna, vzamemo kot model raven baterij, nameščenih pod odprtino oken;
  • Pred nameščanjem radiatorjev izračunajte število odsekov, tako da je toplotna moč zadostna, pri čemer se upoštevajo izgube skozi stene in okna.

Namig: za povečanje prenosa toplote namestite folijski zaslon za folijo za napravo, pri čemer je kovinska stran znotraj prostora.

Zaključek

Normalno odvajanje toplote grelcev omogoča ne samo pridobivanje potrebne toplote v prostoru, ampak tudi resnično varčevanje. Bimetalni radiatorji so zmogljivi instrumenti, ki lahko hitro in učinkovito ogrevajo stanovanjske in poslovne prostore, kadar so pravilno priključeni in nameščeni. Videoposnetek v tem članku bo omogočil iskanje dodatnih informacij o zgornji temi.
