Odvajanje toplote radiatorjev: približen izračun in izračun

Naloga vsakega radiatorja je, da učinkovito ogreje prostor. Zato je eden od najpomembnejših parametrov teh naprav prenos toplote, ki določa, kako dobro bo radiator obvladal nalogo. Spodaj bomo preučili, kateri dejavniki vplivajo na ta parameter, kakšen prenos toplote iz različnih vrst radiatorjev in kako ga izračunamo.

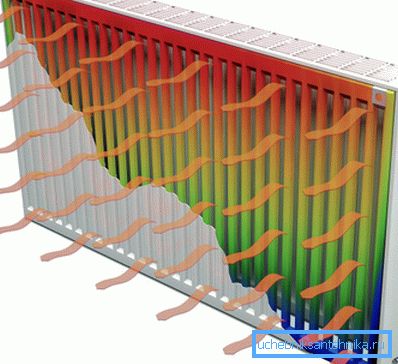

Vzorec neposrednega prenosa toplote

Kaj je prenos toplote

Torej, prenos toplote imenujemo indikator, ki označuje količino toplote, ki jo naprava oddaja v določenem časovnem obdobju. Pogosto se ta parameter imenuje tudi termična moč, moč radiatorja ali toplotni tok. Izmerimo ga v vatih, okrajšanih - vatih.

Vendar pa se v nekaterih virih ta parameter meri v kalorijih na uro - 1 W ustreza 859,8 cal / h. Vendar pa je taka meritev redka.

Treba je opozoriti, da prenos toplote iz akumulatorja poteka v treh procesih:

  • Izmenjava toplote;
  • Konvekcija;
  • Z sevanjem.

Vsaka baterija nosi toploto na vseh treh načinih, vendar imajo različni grelni napravi drugačno razmerje. Dejansko so radiatorji imenovani le tiste naprave, v katerih se vsaj 25 odstotkov toplote prenese z neposrednim sevanjem. Vendar pa je ta izraz prejel širši pomen, zaradi česar se uporablja tudi za konvekcijske naprave.

Shema možnosti prenosa toplote

Izračun prenosa toplote

Pri urejevanju ogrevalnega sistema z lastnimi rokami si zasluži računanje potrebne moči naprav. Izbira in njihova količina sta odvisna od tega. Po eni strani vsak lastnik poskuša prihraniti denar, zato ni smiselno kupiti dodatnih baterij, po drugi strani pa, če ni dovolj, ne boste mogli vzdrževati udobne temperature v vašem domu.

Obstajata dva načina za izračun toplotne moči radiatorja, potrebnega za ogrevanje prostora:

  • Približni izračun, ki temelji na dejstvu, da na 10 kvadratnih metrov prostora, ki ima eno okno in eno zunanjo steno, zahteva en kilovat moči. Če ima prostor dve zunanji steni, potem potrebuje 1,3 kW za ogrevanje.
  • Izračun po formuli je bolj zapletena metoda, hkrati pa omogoča natančnejšo vrednost.

Spodaj je podroben pregled vsake od teh metod.

Diagram odvisnosti moči akumulatorja od števila odsekov in temperature hladilne tekočine

Približni izračun

Za izračun radiatorjev radiatorjev toplote, potrebnih za ogrevanje prostora, morate poznati naslednje parametre:

  • Vrsta baterije;
  • Njegova velikost;
  • Parametri sobe.

Spodaj je tabela radiatorjev toplote iz različnih materialov:

Tip Učinkovitost enega odseka pri temperaturi 80 stopinj
Litoželezni 125-160 W
Aluminij 200 vatov
Bimetalni 204 W

Bodite pozorni! Učinkovitost radiatorjev vpliva na njihovo povezavo. Najučinkovitejša se šteje za enosmerno povezavo, v kateri je hladilna tekočina dobavljena od zgoraj in povratni tok izstopi od spodaj. Pri napravah z velikim številom odsekov je diagonalna povezava bolj učinkovita.

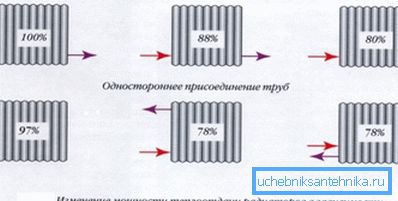

Diagram odvisnosti učinkovitosti baterije na način, na katerega so priključeni

Na primer, prostor ima površino 18 kvadratnih metrov, v njej pa je predvidena namestitev litoželeznih baterij. Ker je toplotna moč radiatorja 160 W na odsek, v našem primeru potrebujemo - (18: 150) x100 = 11.25 ~ 12 odsekov.

Bodite pozorni! V prodaji najdete trde jeklene plošče. Za izračun potrebne moči potrebujete tabelo prenosa toplote iz jeklenih grelnih radiatorjev, ki jih navadno ponujajo njihovi proizvajalci.

Izračun po formuli

Da bi dobili želeno vrednost, morate uporabiti naslednjo formulo - P = Sxhx41, kjer:

  • P je želena vrednost.
  • h - višina prostora.
  • S je njegovo območje.
  • 41 - je standardni indikator minimalne moči na kubični meter prostornine.

Dobljeno vrednost je treba razdeliti z nazivno močjo odseka, da ugotovite zahtevano število.

Nasvet! Če se zaradi izračuna dobi delno število, ga je treba zaokrožiti navzgor, saj bo pomanjkanje moči bistveno vplivalo na udobje sobe kot presežek.

Litoželezniška baterija

Značilnosti naprav različnih vrst

Kot smo ugotovili, so značilnosti prenosa toplote radiatorjev v veliki meri odvisne od materialov, iz katerih so izdelani.

Spodaj si podrobneje ogledamo značilnosti prenosa toplote različnih vrst baterij:

  • Litoželezni - se razlikujejo po najnižji učinkovitosti. Poleg tega je ta parameter odvisen od interaxial prostora. To je posledica njegovega velikega teka - od 120 do 160 vatov. Izmenjevanje toplote nastane predvsem zaradi neposrednega sevanja in samo 20 odstotkov prihaja iz konvekcije.

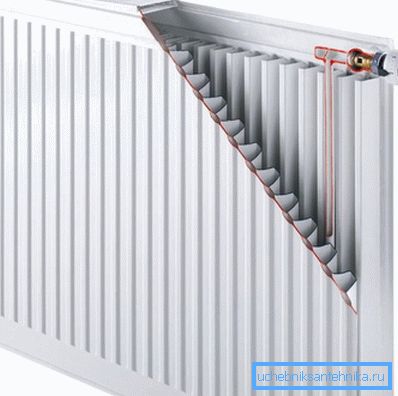

Jeklena plošča naprava
  • Panel - prenos toplote jeklenih radiatorjev ni precej višji kot pri litjem železa, vendar pa je za izboljšanje prenosa toplote načrt izveden iz več plošč, med katerimi so plavuti. Tako se delež konvektivnega prenosa toplote znatno poveča.
  • Aluminij - učinkovitost je bistveno višja kot pri dveh prejšnjih vrstah naprav, vendar je obseg takšnih baterij omejen. Dejstvo je, da niso zasnovani za visok pritisk, ki je na voljo v centraliziranih sistemih in so zasnovani tako, da delujejo izključno na prečiščenem hladilnem sredstvu.

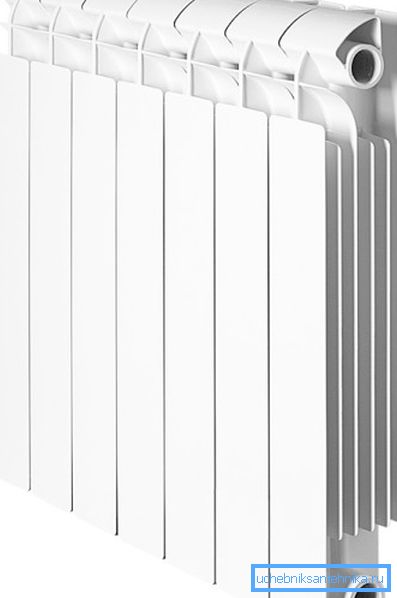

V foto-bimetalni napravi
  • Bimetalni - z vidika učinkovitosti celo nekoliko presegajo aluminijaste naprave, hkrati pa so bolj trpežni, kar omogoča njihovo uporabo v centraliziranih sistemih. Seveda je cena teh naprav najvišja, vendar zaradi visoke moči je mogoče namestiti radiatorje z manj odsekov, kot pa malo privarčevati.

Bodite pozorni! Da bi radiator deloval s polno močjo, mora biti pravilno nameščen - brez nagiba in na določeni razdalji od stene, kot to zahtevajo navodila. Uporaba odsevnega penofolja, pritrjenega na steno, bo prav tako pripomogla k večji učinkovitosti.

Tukaj so morda vse najpomembnejše točke, ki bi jih morali poznati glede toplotnega toka radiatorjev, da bi pravilno izracunali ogrevalni sistem in se z njimi ne bi zmotili.

Zaključek

Toplotna moč radiatorjev je ena od njihovih najpomembnejših značilnosti. Zato se na osnovi tega izračuna ogrevalni sistem stanovanja, brez katerega je nemogoče zagotoviti udobno ogrevanje pozimi.
