Ogrevalna shema z naravno cirkulacijo zasebne hiše: njegove

V 80. letih prejšnjega stoletja so strokovnjaki rekli, da je sistem gravitacijskega ogrevanja zastarel. Vendar to ni bilo tako.

Črpalne naprave s prisilnim ogrevanjem bistveno povečajo svoje stroške, poleg tega pa so odvisne od električne energije. Zato v našem času del homeowners iz takega ogrevanja zavrača.

Bodite pozorni! Gravitacijska zasnova ogrevalnega sistema je najbolj preprosta in poceni. Ima pomanjkljivosti, od katerih je glavna skupna meja. Zaradi majhne vztrajnosti je taka mreža primerna le za stavbe do 100 m 2.

V tem članku bomo govorili o tem, kaj je shema ogrevalnega sistema z naravno cirkulacijo, ki ima prednosti in slabosti.

Kakšno je ogrevanje

Na voljo sta dve vrsti ogrevalnih sistemov:

• sistem z naravnim pretokom hladilne tekočine (gravitacija, gravitacija);
• analogno s prisilnim (črpalnim) kroženjem.

Oba in druga omrežja sta lahko ena ali dva cevovoda.

Hlajenje v obeh primerih je:

• navadna voda;
• antifriz (to je tekočina brez zmrzovanja)
• tehnično olje.

Bodite pozorni! Če nameravate uporabiti sredstva proti zmrzovanju, preverite njegovo združljivost z materialom tesnila ogrevalnih baterij. V teh omrežjih navodilo ne priporoča uporabe aluminijastih radiatorjev.

Naravni obtočni vzorec

Samotočno ogrevanje ima več pomanjkljivosti:

• moralno zastarelo;
• ima nizko produktivnost;
• omrežje je obsežno;

• ima relativno visoke stroške namestitve;
• temperature v vsaki bateriji ni mogoče ločeno regulirati.

Vendar pa je nepogrešljiv v stavbah, kjer ni elektrike, ker je opremljen s kurilnim kotlom na trdo gorivo, lahko samostojno dela.

1. Načelo delovanja takšnega sistema je tvorba temperaturne razlike hladilne tekočine na njegovem toku iz kotla in vhoda.
2. Zaradi razlik v gostoti toplotnega nosilca med temperaturno spremembo se skozi sistem teče skozi težo brez uporabe črpalke. Z drugimi besedami, topla snov gre navzgor, njen že ohlajeni tok zavzame mesto od povratne črte.
3. Skozi akumulatorje v seriji, toplotni nosilec izgubi svojo temperaturo, ki izžareva toplotno energijo v prostore. Ko se vrnemo k kotlu, se ponovno segreje in vse se ponavlja.

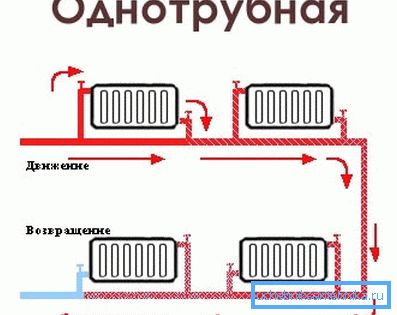

Dosledno segrevanje enocevne energije

1. Za takšno delovanje omrežja je predpogoj zadosten del cevi.. Mora biti vsaj en palec. To se nanaša predvsem na glavni vodnik. Poleg tega mora biti naklon sistemskih cevi vsaj 1 cm na 1 tekočem meter.
2. Drugi pogoj - območje vhodnega toplega nosilca iz cevovoda za odvod vode mora biti nad zgornjo baterijo. Hkrati je treba ogrevalni kotel postaviti pod najnižji radiator.
3. Količina toplotnega nosilca v takšnih sistemih z enako vzdrževano površino je relativno velika (3-krat več kot v obveznih analogih) in je odvisna od preseka cevi in ​​dolžine omrežja.

Velika količina vode v ceveh poveča vztrajnost sistema.

1. To je prednost sistema - ko kotel preneha delovati, toplota v omrežju še vedno traja določeno obdobje.
2. Ogrevalni krog z naravno cirkulacijo pomeni, da zaporedni pretok toplotnega nosilca skozi baterijo vodi do njegovega hlajenja.
3. Torej, ti grelniki, ki se nahajajo na začetku sistema, segrejejo več kot njihovi kolegi, nameščeni na koncu omrežja.
4. Treba je opozoriti, da ni mogoče regulirati ravni ogrevanja baterij s takšno shemo.

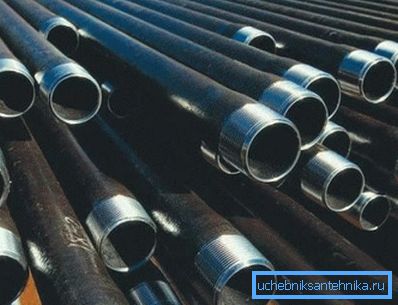

Bodite pozorni! Pomembna značilnost takega sistema je njegova občutljivost na materiale, ki se uporabljajo za cevi in ​​fitinge. Montaža omrežja z lastnimi rokami, upoštevajte, da morajo biti kovinski. Cevi iz plastike ne bodo mogle vzdržati temperature, ki je posledica pregrevanja vode v kotlu.

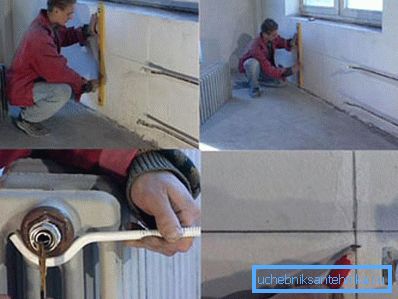

1. Rezultat teh omejitev je nizka raven učinkovitosti ogrevanja, draga namestitev (če je sistem zaposlen pri najetih delavcih), estetika omrežja, zaradi velikega preseka cevi.

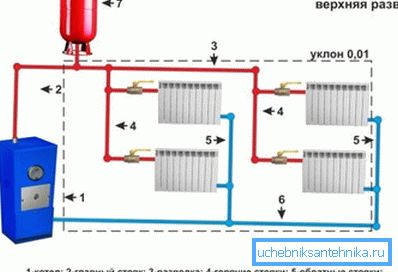

2. Ogrevalna vezja z naravno cirkulacijo nujno vključujejo odprto ekspanzijsko posodo. Postaviti ga je treba na sam vrh omrežja. Ta posoda mora vsebovati vsaj eno desetino celotne vode v sistemu.
3. Odprtost rezervoarja pomeni, da mora sistem nujno imeti stalni stik s tlakom atmosfere.

Vzporedna povezava akumulatorja

1. Shema vodnega ogrevanja z naravno cirkulacijo je lahko enovalentna serija vzporedna. Potem je mogoče regulirati pretok hladila v nekaterih radiatorjih. (Glej tudi članek Enokanalni ogrevalni sistem: funkcije.)
2. Opozoriti je treba, da bo v tem primeru mogoče namestiti termostate le za vsako drugo vzporedno baterijo.
3. Zaprt pretok vode v omrežju je popolnoma strogo prepovedan blokirati zaradi pregrevanja.

Pri naravni cirkulaciji hladilne tekočine obstaja tudi dvocevna različica vzporedne (vodoravne) povezave med akumulatorji. V njej temperatura radiatorjev ni toliko odvisna od njihove lokacije. Možno je prilagoditi posamezne baterije.

Zaključek

Gravitacijski sistem ogrevanja ima svoje pomanjkljivosti in prednosti. Vendar pa je v nekaterih primerih opisano, da je optimalna izbira ogrevalne sheme zasebne hiše. Video objavljen v članku bo nadaljeval svojo temo.
