Ogrevalne baterije: izbirna pomoč, težave in rešitve

Kakšna je lahko grelna baterija? Kateri materiali se uporabljajo za izdelavo ogrevalnih naprav? Kaj storiti, če grelna baterija pušča med odseki ali na podlogo? V našem gradivu bomo poskušali najti odgovore na ta in številna druga vprašanja.

Razvrstitev

Ugotovimo, s kakšnimi znaki se lahko uvrščajo sodobne gretje.

Material

Za proizvodnjo grelnih naprav se lahko uporablja:

• Litoželezni. Značilnosti žarometnih sekcijskih radiatorjev ogrevanja - velik notranji volumen preseka in precejšnja teža. Kritost litega železa omejuje največji delovni tlak v ogrevalnem sistemu na vrednost 9-12 atmosfere.

Mimogrede: v normalnem načinu delovanja centralnega ogrevanja tlak v tokokrogu ne presega 4 - 4,5 atmosfere. Za zasebno hišo z avtonomnim konturo so značilne še bolj skromne vrednosti - 1,5 - 2 kgf / cm2.

• Jeklo. Njegova glavna prednost je mehanska trdnost, kar omogoča, da se ne bojimo preseganja izračunanih vrednosti tlaka. Glavna pomanjkljivost je nestabilnost proti koroziji; ponastavitev ogrevalnega sistema za poletje znatno zmanjša življenjsko dobo grelnikov.
• Aluminij. Najvišja toplotna prevodnost kovine je v bližini omejene mehanske trdnosti. Poleg tega aluminij tvori galvanski par z bakrom; Če uporabljate aluminijaste baterije - ogrevanje ne smete razredčiti z bakrenimi cevmi.

Poleg gradnje ene kovine v prodaji lahko najdemo bimetalne izdelke.

Pogosti so dva tipa bimetalnih grelnikov:

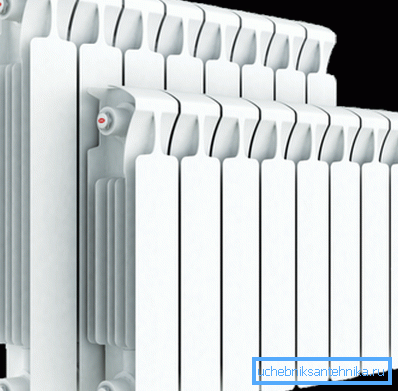

1. Sekcijski ali trdni jekleni jedrni radiatorji z aluminijastim ovojem. Jeklo zagotavlja največjo odpornost na notranji tlak (vključno s hidravličnimi udarci), aluminij z visoko toplotno prevodnostjo pa omogoča, da grelnik opremi s plavutmi z veliko površino. Eden od prvakov v izvedbi - monolitni radiator ruske družbe Rifar - je zasnovan za delovni pritisk 100 atmosfere.
2. Konvektorji iz bakra in aluminija imajo velike emisije toplote v kompaktnih velikostih. Baker je še bolj prevoden kot aluminij; konvektor je bakreno cev s hladilno tekočino, ki se stisne na aluminijaste plavutke.

Nazadnje je treba omeniti razmeroma redke eksotike. Plastični radiatorji so obsežni, krhki in zmožni opravljati svoje funkcije pri temperaturah, ki ne presegajo +80 ° C. Delovni tlak lahko doseže le 2 kgf / cm2; cena teh izdelkov pa je nekoliko višja od cene aluminijastih sekcijskih baterij.

Kot glavna prednost proizvajalci in prodajalci omenjajo majhno težo grelnika (ki ima na splošno vsaj nekaj vrednost samo na stopnji transporta in vgradnje).

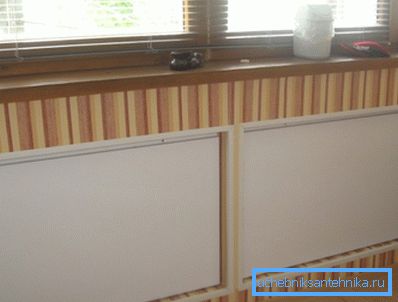

Tako imenovane keramične baterije sploh niso povezane z ogrevanjem vode. Gre za električne grelne naprave, ki segrejejo prostor ne s konvekcijo, temveč s prenosom toplote z infrardečim sevanjem.

Tip

Kakšne so naprave za ogrevanje?

• Sekcijski ogrevalni radiatorji so baterije, ki se uporabljajo v vseh hišah sovjetske gradnje, in njihovi sodobnejši aluminijasti in bimetalni koluti. Udobni so, ker omogočajo dodajanje dodatnih delov, ki omogočajo fleksibilno spreminjanje toplotne moči. Toda tesnila med oddelki pogosto povzročijo puščanje.
• Konvektor. V bistvu so le nekaj vrtljajev cevi s prečnimi rebri, pritrjena na to, kar povečuje prenos toplote. Dekorativni pokrovi in ​​premični zasloni so pogosto nameščeni na konvektorju, da omejijo prenos toplote.
• Lamelarni (ravni) radiatorji sta dve jekleni krožni plošči, varjeni ob konturi. Hladilno sredstvo se premika vzdolž prehodov med njimi. V prostoru zasedajo najmanj prostora; Vendar pa je nizka natezna trdnost in skromna življenjska doba (za domače plošče - samo 7 let) povzroči vprašljivo pridobitev ploščnega radiatorja.

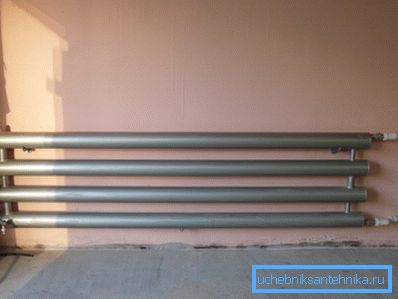

• Registri (cevaste baterije) so gospodinjske ali tovarniško izdelane grelne naprave, ki so niz vodoravnih ali navpičnih jeklenih cevi, povezanih z mostovi manjšega premera.

Zmerna površina in nizka toplotna prevodnost jekla omogočata, da se registri postanejo v celoti; Običajno se uporabljajo za ogrevanje garaž, delavnic in industrijskih prostorov.

Dimenzije

Najpogostejše baterije za ogrevanje, ki imajo sredinsko razdaljo na podlogi, je enako 500 milimetrov.

Vendar pa obseg sodobnega trga ni omejen na njih.

• Nizke (do 400 mm) grelnike uporabljamo s panoramskimi okni in nizkimi okenami.
• Potrebne so velike (800 - 2400 mm) navpične dimenzije radiatorjev, kjer obstaja potreba po visoki toplotni moči s pomanjkanjem prostora.

Način namestitve

Večina radiatorjev je namenjena za montažo na steno. Nosilec je pritrjen na steno z mozniki, s pritrdilno pištolo ali vijaki; en radiator zahteva od 3 do 7 nosilcev, odvisno od mase in števila odsekov.

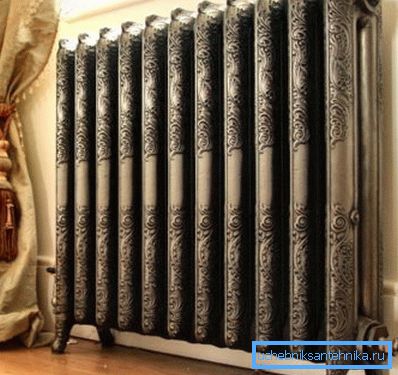

Talni grelci, kot pove že ime, so nameščeni na vodoravni površini na nogah. Zahtevajo jih v primerih, ko imajo stene majhno nosilnost (gazirani beton, lupina, gojišča, itd.).

Proizvajalci

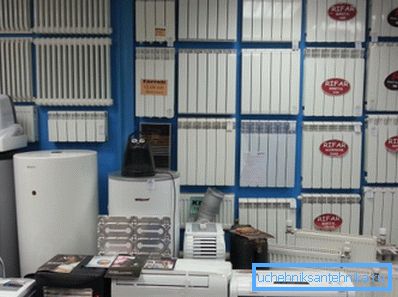

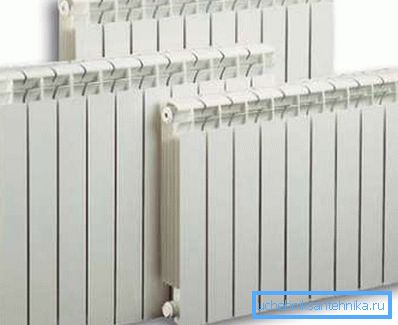

Kot na celotnem trgu ogrevalne opreme so med proizvajalci ogrevalnih naprav najbolj cenjeni nemški in italijanski blagovni znamki.

V nekaterih primerih je njihova prednost utemeljena: na primer, jekleni radiatorji iz plošče Kermi so resnično močnejši in trajnejši od notranjih jeklenih lamelnih plošč. Toda z bimetalnimi in aluminijastimi napravami je slika drugačna.

Primerjamo glavne značilnosti obeh ogrevalnih naprav: že omenjeni domači Rifar Monolith in italijanski Global Style Plus 500.

Za pojasnitev: v primeru monolitnega radiatorja iz Rifarja je razdelitev na odseke seveda pogojena.

Iz teh številk ni težko sklepati sklepov. Domači proizvod v vseh pogledih presega analogni uvoz; medtem ko je tudi 25% cenejša. Očitno je, da pri izbiri grelne naprave je bolje, da ne gledamo na blagovno znamko, temveč na značilnosti.

Izračun

Hiša

Koliko baterij potrebujem za ogrevanje hiše znane velikosti?

Navodila za izračun skupne toplotne moči za sobo so zmanjšana na naslednjo formulo: Q = V * Dt * k / 860. V tej formuli je V zunanji (v velikosti) prostornini hiše, Dt je izračunana temperaturna razlika z ulico in k je koeficient segrevanja.

Kako je izračunan parameter Dt in kje se bo vzel k?

V prvem primeru se vzame razlika med standardno vrednostjo notranje temperature (+18 - + 22 C) in povprečno temperaturo najhladnejših pet dni v ogrevalni sezoni. Recimo, s povprečnim minimumom -22 in vzdrževanjem temperature v hiši +20 C Dt = 20 - -22 = 42 C.

V drugem je koeficient izveden z linearno interpolacijo iz naslednje tabele:

Na primer, za dobro izolirano hišo (k = 0,8) s prostornino 300 m3 in povprečno januarsko minimalno temperaturo -32 C, bo potreba po toplotni moči v kilovatih 300 * (20 - -32) * 0,8 / 860 = 14,5 KW

Apartma

V primeru stanovanja s standardno višino stropa (2,5-3 m) je lažje držati norme, določene v SNiP pred pol stoletja: en kilovat toplote ustreza površini 10 m2. Če ima stanovanje površino 50 m2 - za ogrevanje potrebujete 5 kilovatov. Podobno je ocenjena potreba po toploti za posamezno sobo.

Ogrevalne naprave

Izbira števila odsekov z znano potrebo po toploti se zmanjša na rešitev najpreprostejše enačbe: na primer, 2 kilovata toplote lahko zagotovi 10 odsekov s toplotnim tokom 200 vatov.

Kje dobiti podatke o odseku toplotnega toka? V splošnem primeru - iz tehnične dokumentacije na spletni strani proizvajalca.

Če iz nekega razloga ni mogoče, se lahko zanesete na naslednje vrednosti:

• Oddelek iz litega železa daje 140 - 160 vatov;
• Bimetalni - 180 vatov;
• Aluminij - 200 vatov.

Tehnična vprašanja

Med namestitvijo, vzdrževanjem in popravilom ogrevalnih sistemov z lastnimi rokami lahko začetnik ima več težav, katerih rešitev bomo poskušali pomagati.

Skupščina

Katere cevi je bolje uporabiti za povezovanje baterij? V sistemu centralnega ogrevanja - črno jeklo v varjenju, pocinkano na navoje ali valovito nerjavno jeklo na okovih. V avtonomnem sistemu je bolje narediti serijsko povezavo grelnikov z ojačanimi aluminijastimi folijami iz polipropilena; Distribucija kolektorjev v tleh je pogosto narejena iz prepletenega polietilena.

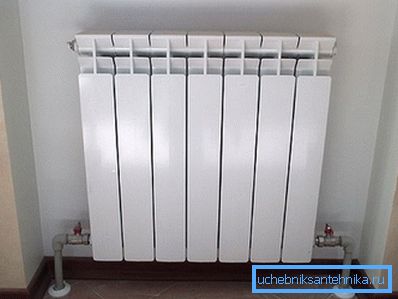

Kako priključiti odvodni radiator na napajalno linijo? Z majhnim številom odsekov (do sedmih) se uporablja stranski enosmerni priključek. Z večjim številom odsekov je bolje, da baterijo priključite diagonalno ali spodaj navzgor.

Ali je mogoče namestiti baterijo na balkon ali ložo? Kot vsaka sprememba v pripomočkih, to zahteva usklajevanje z prebivalci in ogrevalnimi omrežji. Na splošno to ni mogoče: dodatna naprava bo zmanjšala prenos toplote sosednjih baterij.

Popravila

Kako odstraniti staro lito železo baterijo, nameščeno na oklepajih?

1. Dvižnik se ponastavi.
2. Na podstavku so zapiralni matice in vtikači radiatorja odvzeti v seriji. Pri odpornosti je eyeliner predgreto s sušilcem za lase, ventilatorjem ali gorilnikom.
3. Ključ za vijake odvija hladilne matice radiatorja.

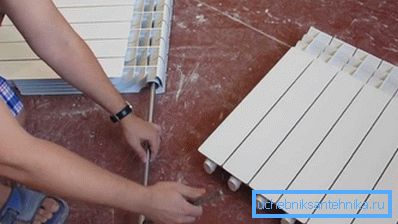

Kako razstaviti pregradni radiator?

1. Radiator meri razdaljo od vtičnice do ustreznega priključka.
2. Ključ za radiator je vstavljen v baterijo na to globino in se vrti s pomočjo ročice in po dotiku niti - ročno. Smer navoja lahko ogledate na plutavi, skozi katero je ključ vstavljen.

Pomembno: dvojni bradavički se odvijajo en ali dva obrata hkrati. Skewing bo prekinil bradavico.

Zakaj pride do puščanja med sekcijami? Tesnila med posameznimi deli izgubijo elastičnost skozi čas. Če želite odstraniti puščanje, privijte bradavico.

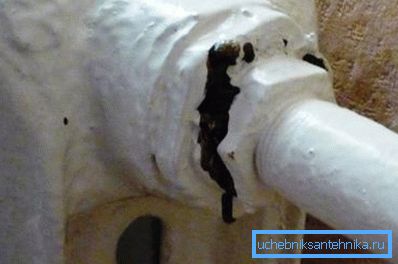

Zakaj se akumulator priključi na povezavo?

1. Izgoreli tuljav na ključavnici. Če želite odstraniti blokado, morate ponovno previti, ko je dvižnik padel.
2. Sgon je rjav na nit. Povezovalno območje se spremeni z varjenjem ali ročno navojem.

Kako čiščenje radiatorja preprečiti zamašitev blata? Za izplakovanje je potrebno zaporno pipo v končnem pokrovčku. Preko nje se voda odvaja v kanalizacijo pred segrevanjem ekstremnih delov. Mimogrede, če so vaše baterije hrupne - zelo verjetno je, da je nekdo iz sosedov zdaj zmeden zaradi njihovega pranja.

Kateri pipi za polnjenje in baterijo?

• Na igrišču je nameščen zapiralni krogelni ventil.
• Na povratni cevi je nameščena dušilka (ročni regulator terena) ali termostat (termična glava).
• Pri spodnjem priključku in v zgornjih nadstropjih v hišah z nižjim stekleničenjem se v zgornji radiatorski vtič nahaja ventil (Mayevsky pipe ali redna vodna pipe).

Merjenje toplote

Ali lahko postavim meter na radiator? S stalnim ožičenjem se preprosto ne izplača: števci na vsakem grelniku niso dovolj samo, da stanejo 15.000 rubljev za mesto, jih morda ne bodo sprejeli predstavniki ogrevalnih omrežij. Prav tako prispeva k ogrevanju apartmaja tudi podajalnik in eyeliner.

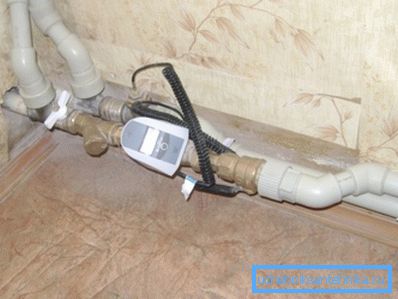

Merilno napravo je smiselno postaviti samo v vodoravno ožičenje, ko stanovanje pride skozi en vodovod in povratno ogrevanje.

Dekor

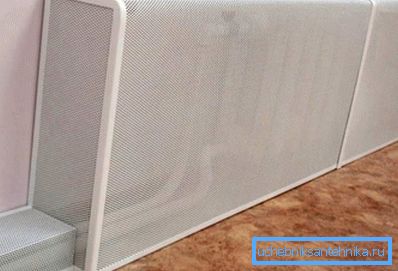

Kako skriti grelnike, stojala in podlogo? V najboljšem primeru je bolje, da sploh ne storite. Vsako ohišje na ogrevalni bateriji bo zmanjšalo prenos toplote. Sprednji paneli za radiatorje, ki ne ovirajo gibanja konvekcijskih tokov, so lahko kompromis.

Nazadnje, če še vedno želite namestiti pokrov polne velikosti na ogrevalni bateriji, morate upoštevati nekaj preprostih pravil.

• Vsak sloj in pokrovi morajo preiti zrak.
• Polne police na vrhu niso dovoljene.
• Celoten dekor je treba enostavno razstaviti.

Zaključek

Upamo, da bo naš pregled ponudb na trgu in priporočil iz članka koristen za bralca. Priloženi videoposnetek mu bo dal več informacij. Uspehi!
