Ogrevalne naprave z dvojnim kotlom: najprimernejše rešitve

Kot veste, ogrevanje z dvema vezjema v hiši je, ko generator toplote ločeno segreje vodo za radiatorje (prva veja) in za dovod tople vode (druga veja). Podobna shema sistema v naših dneh je postala precej priljubljena zaradi svoje vsestranskosti in udobja.

Da bi takšno omrežje delovalo, je najprej potreben dvojni kotel za ogrevanje, ki lahko ogreje tekočino za prenos toplote in toplo vodo. Opisali bomo, kako lahko v tem članku izvajamo zasebno hišo z dvojnim krogotokom.

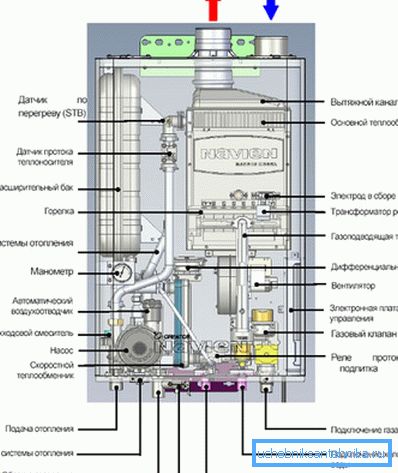

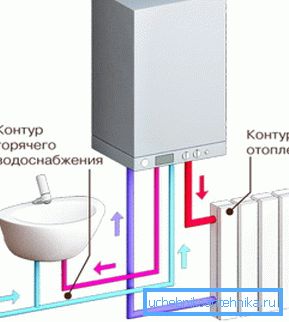

Značilnosti toplotnih generatorjev z dvojnim krogom

1. Glavna razlika med takšnimi enotami in enosmernimi kolektorji je, da uporabljajo toplotno energijo goriva ne le za ogrevanje vode v ogrevalnem krogu, temveč tudi v podružnici za oskrbo s toplo vodo.

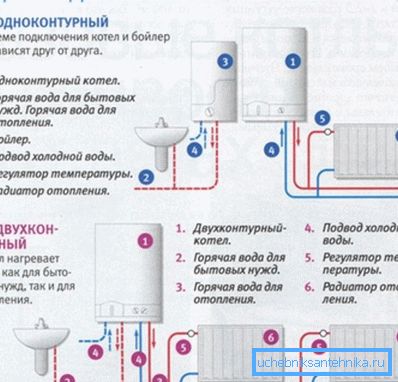

2. Za ogrevanje vode se lahko uporabijo tudi enokrožne enote.. To se lahko zgodi v posodi za shranjevanje s posrednim ogrevanjem. V tem primeru se toplotni nosilec delno odreče energije, ki teče skozi dodatni toplotni izmenjevalnik v toplotno izoliranem rezervoarju.
3. Glavna razlika tovarne obhodne enote iz takih domačih tokokrogov je neposredni prenos toplotne energije iz goriva v vodo..

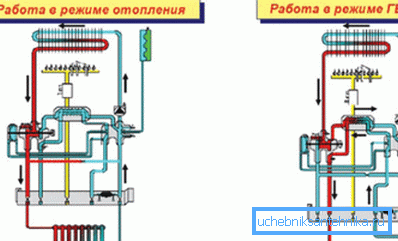

Bodite pozorni! Pri načrtovanju sistema upoštevajte eno zelo pomembno funkcijo, ki jo ima ogrevalna shema z dvojnim krogom. Ko hiša vsebuje vročo vodo, kotel preneha segrevati hladilno sredstvo in preklopi v krogotok sanitarne vode.

Kako deluje takšna enota v praksi?

1. Za dobro izolirane zgradbe s pomembnim območjem zvočni način obratovanja dvojnega vezja ni zelo pomemben. Takšne zgradbe imajo visoko toplotno vztrajnost. Tudi če kotel ogreva vodo nekaj ur samo za potrebe gospodinjstev, se temperatura v hiši spremeni le za 1/2 stopinjo.
2. Kadar je zgradba majhna ali ni dovolj izolirana, postane vztrajnost pomemben parameter. V tem primeru se morajo ogrevalne baterije in voda v ceveh ohladiti, kolikor je mogoče. To je mogoče doseči z zbiranjem radiatorjev z velikim obsegom odsekov in cevi z večjim delom.
3. Kadar obstaja potreba po velikih količinah in stalnih stroških vroče vode, je bolje, da ne namestite kotel z dvema vezjema.

Tu je ogrevalna shema z dvema kotlovoma enosmernega tokokroga in kolonske ogrevalne vode boljša. Enota z dvojnim tokom ne bo mogla vzdrževati udobne temperature v prostorih, če se na tople vode porabi večji odstotek časa.

1. Prav tako ne bi smeli načrtovati sistema za ogrevanje z gravitacijo s podobnim kotlom.

Bodite pozorni! V tem primeru se bo ob zaustavitvi kotla kroženje v ogrevalnem omrežju skoraj takoj ustavilo. Njeno okrevanje bo dolgo. Med polnjenjem z vročo vodo se baterije neenakomerno segrejejo. To bo povzročilo neudobno razporeditev temperature v prostorih.

Ogrevanje, če je stavba majhna

Razmislimo, kakšna je shema vezanja grelca z dvojnim krogom, če je hiša enostopna, majhna (do 100 m2) in ima več ločenih prostorov, ki jih je treba ogrevati.

V tem primeru bo enocevno omrežje optimalno. To je najpreprostejši pri gradnji in montaži, s svojim delovanjem skoraj brez težav. Poleg tega bo cena sistema nizka zaradi gospodarnosti materialov, ker bodo vzeli manj kot dvocevni nasprotnik.

Izvajanje sheme

1. Majhen obseg stavbe kaže, da bo v njej nekaj najemnikov. Tako bodo stroški vroče vode majhni. Ni potrebe, da bi opustili imeti nepomembno vztrajnost, ampak lepe in dobro dane aluminijaste baterije. Analogi prašičjega železa so toplotno občutljivi, vendar praviloma niso estetski.
2. V tem primeru je priporočljivo povečati količino hladilne tekočine v ceveh. Optimalna rešitev problema je povečanje preseka izdelkov za eno vrsto. Na primer, od Du-30 do Du-40. Količina vode v tokokrogih bo nato postala 1,6-krat večja.
3. Vsi radiatorji morajo biti nameščeni, ne da bi odprli tokokrog, vzporedno z njim. Shema njihove vezave je lahko diagonalna ali nižja.

Navodilo priporoča, da se vsaka baterija:

• dušilka (uravnoteženje krme);
• zaporni ventil na povratni cevi;
• ventil za krvavitev zraka iz sistema (konvencionalna izvedba ali Mayevsky) na desni ali levi zgornji pokrovček.

Spodnja možnost ožičenja

1. Če želite zmanjšati prerez glavnega tokokroga in ga odpreti, v tem primeru ne bi smelo biti.
2. Takoj po generatorju toplote mora biti konturna cev navzgor navpično dvignjena, da se ustvari "pospeševalni" zbiralnik. Potem ga morate voditi z nagibom (konstantnim) navzdol.

Bodite pozorni! Tako usmerjanje cevi je precej zapleteno in neestetično. Vendar pa je treba, ko je črpalka izklopljena, segrevanje akumulatorjev ogreti zaradi naravne obtočitve.

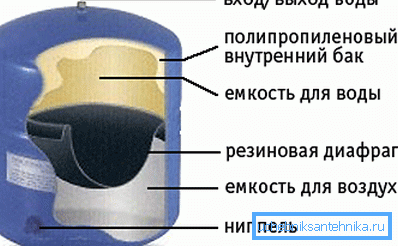

1. Pred kotelom (ob pretoku hladila) je treba namestiti ekspanzijski rezervoar (membrana). To bo nadomestilo za povečanje količine vode, ko se segreje.
2. Rezervoar mora imeti kapaciteto 10 odstotkov prostornine toplotnega nosilca. Posodo je treba postaviti v podlogo.

Kaj storiti, če je hiša velika v velikosti

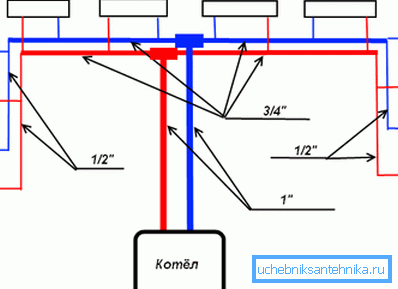

1. Za veliko dvonadstropno zgradbo z velikim številom ločenih prostorov je najbolj primerna dvocevna ogrevalna shema. Treba bi imeti top polnjenje in stalen žični radiatorji.
2. Ravni od generatorja toplote segreta voda teče navzgor skozi dovodno cev. Gredo okoli stavbe na podstrešju ali stropu zgornjega nadstropja.
3. Potem voda vstopi v dvigala, baterije so povezane z njimi. Nista povsem odprti. Vsaka naprava je opremljena s prilagodljivim dušilcem in preklopnikom.
4. Priporočljivo je namestiti zaporni ventil na drugi odsek dovodnega cevovoda. Ventil za krvavitev zraka se lahko namesti samo en in pritrdi na ekspanzijsko posodo v zgornjem delu vezja.
5. Na drugi (spodnji) cevi, ki se zavije okoli stavbe skozi klet ali tla prvega nadstropja, se voda vrne nazaj k kotlu.

Bodite pozorni! Taka vezava grelca z dvema vezjema ima eno pomembno prednost. Če je potrebno, lahko deluje zaradi naravnega kroženja toplotnega nosilca. Cev za pretok vode v zgornji del stekleničenja bo deloval kot pospeševalni zbiralnik.

To pomeni, da lahko sistem s takšno shemo deluje brez enot, odvisnih od moči (na primer črpalka). Na podlagi tega, če se pojavi višja sila, nikoli ne boste zamrznili.

Povečanje toplotne vztrajnosti sistema

S toplotno inercijo ogrevalnega sistema lahko povečate z lastnimi rokami.

1. To je priročno narediti tako, da izberete nekoliko večji del konturnih cevi, kot je potrebno za projekt.

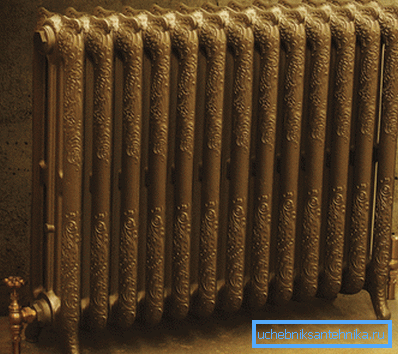

2. Aluminijske baterije lahko zamenjate tudi s kolesi iz litega železa. Imajo razširjen notranji volumen delov, kar povečuje toplotno prevodnost in toplotno kapaciteto materiala. Menijo, da imajo vse litoželezni akumulatorji za ogrevalne sisteme grdo obliko. Vendar pa ni. Da, še vedno se proizvajajo njihovi zastareli sovjetski modeli. Toda poleg njih ponujajo tudi sodobni sodelavci. Na primer, lepi talni radiatorji iz kovanega železa ali stenskih baterij z ravnimi estetskimi oblikami.

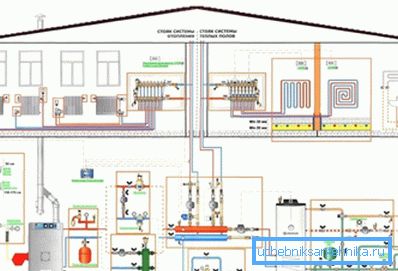

1. Pogosto je podstrešje ali drugo nadstropje hiše v zimskem času potrebno le občasno, na primer, za namestitev gostov. Nato je najboljša možnost, da uporabite ogrevalno shemo z dvema toplotnima generatorjema in ločena enocevna vezja za vsako nadstropje.
2. V tem primeru je na vrhu kotel večinoma deloval v gospodarskem načinu, npr. vzdržuje temperaturo približno +5 stopinj.

Najcenejši način za premagovanje vseh težav.

1. Lahko neodvisno izboljšate ogrevalno omrežje, večkrat povečate svojo toplotno vztrajnost.

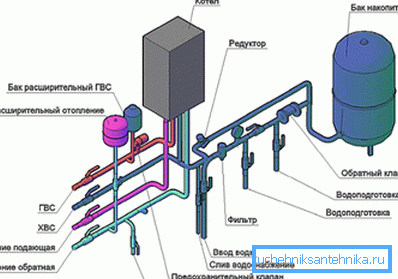

2. Če želite to narediti, dodajte v vezje baterijo toplotne energije (rezervoar za shranjevanje). Gre za posodo z volumnom 300/2000 l, ki ima dve priključni cevi. Rezervoar mora biti dobro izoliran, da zmanjša izgubo toplote.
3. Zmogljivost služi za kopičenje velikih količin ogrevane vode. Če se kotel ustavi, se toplota porabi iz tega rezervoarja. Jasno je, da je večji rezervoar, počasnejši se bodo radiatorji segrevali.


4. Toplotni akumulator se lahko namesti na kateri koli odsek ogrevalnega sistema. Lahko ga pritrdite v klet. Da bi to naredili, odprite spodnji krog z dvema priključkoma. Enoto lahko vstavite v shrambo. Zanimiva možnost je, da napravo pretvorite v podlago s toplo pečjo. Navsezadnje bo neizogibno dalo nekaj toplote v ozračje.
5. Baterija bo kompenzirala padce temperature v hladilniku v obdobju, ko grelnik ogreje vodo za dovod tople vode. Zelo koristno je, če je kotel napajan z električno energijo.

Bodite pozorni! Seveda ima ta metoda svoje pomanjkljivosti. Na primer, toplotni akumulator je precej draga. Visokokakovostni izolirani model, ki ima prostornino enega kubičnega metra, vas bo stalo 20/30 rubljev, kar je odvisno od proizvajalca.

Zaključek

Dvokanalni toplotni generator ima svoje prednosti in slabosti. Po želji se lahko minusi enote znatno zmanjšajo. V tem primeru boste dobili najprimernejši sistem, ki bo domu zagotavljal toplo in toplo vodo. Video vam bo še bolj povedal.
