Toplota je komajda glavna sestavina udobja, ni tako pomembna, kakšna je to - razkošna dvorca ali skromno mestno stanovanje. Ogrevanje lahko namestimo na različne načine, vendar je najbolj priljubljena še vedno sistem radiatorjev. Pravzaprav se ožičenje ožičenja radiatorjev v apartmaju in v zasebni hiši med seboj ne razlikuje tako, zato se bomo pogovorili o tem, kateri sistemi se na splošno uporabljajo v tem sektorju.

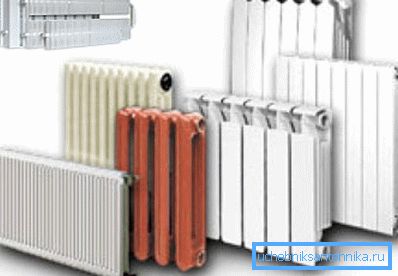

Razpon radiatorjev.

Kateri sistemi se uporabljajo

Kateri radiatorji se uporabljajo, je pomembno, da jasno vedo, na kakšen sistem bodo nameščeni. Izbira tukaj je majhna, z enokovnim in dvocevnim sistemom velja, da so najpogostejši. Poleg tega je v zasebnih hišah in novih stavbah s prosto postavitvijo včasih raje vgraditi zbirno različico distribucije hladila.

Radijatorsko vezje.

Enosmerni sistem

V enocevnem sistemu so baterije priključene serijsko. Te sheme za povezavo radiatorjev v stanovanjski zgradbi se najpogosteje uporabljajo. Očitne prednosti so enostavnost namestitve in relativna poceni projekta.

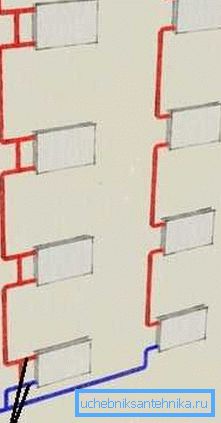

Shema ogrevanja visokih stavb.

Šibka točka v serijski povezavi je nezmožnost nastavitve temperature, razen spremembe celotne temperature hladilne tekočine. V tem primeru se segrevanje radiatorjev kot premik hladilne tekočine neenakomerno. Da bi odpravili to nadležno nesporazum, ko se premikate stran od grelca ali vhoda, se doda več delov radiatorja.

Nasvet: enosmerni serijski ogrevalni radiator je kot nalašč za tiste zasebne hiše, v katerih se ogrevanje izvaja z naravno kroženje hladilnega sredstva. Pogosto so to majhne enostenske hiše za 2 - 3 dnevne sobe ali vile.

Bypass in krogelni ventili.

Pomembna točka je prisotnost tako imenovane obvoznice. Preprosto povedano, obvod je skakalec med vstopno cevjo in povratno cevjo, ki je nameščena neposredno ob radiatorju.

Za tem skakalcem so vgrajeni krogelni ventili za vhodne in povratne ventile, zato je baterijo kadarkoli mogoče izklopiti in ga po potrebi zamenjati. Voda bo šla skozi obvod in sistem ne bo potreboval popolne ustavitve.

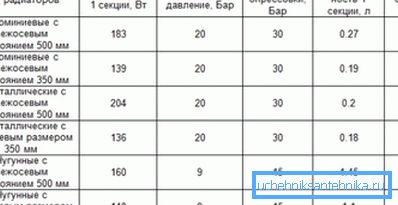

Značilnosti različnih materialov.

Dvocevna izvedba

Dvopolna možnost montaže zagotavlja vzporedno povezavo baterij. V tem primeru se distribucija izvede hkrati vsem radiatorjem, druga cev pa povratna cev. Bypass v takem sistemu ni nameščen, ker odstranitev ene od celic ne ustavi celotnega sistema. Toda, kot v prvem primeru, je treba pri vhodu in izstopu pritrditi krogelne ventile.

Možnost paralelne montaže, čeprav povzroča večjo porabo cevi in ​​ventilov, vendar je za zasebne hiše veliko učinkovitejše od ene cevi. Za ureditev ogrevanja v večini večnadstropnih stavb ta možnost ni primerna.

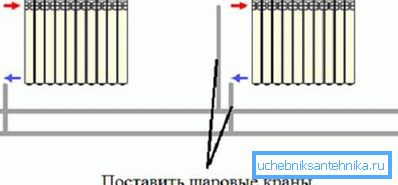

Dvocevna izvedba.

Namestitev zbiralnika

Shema vezave zbiralnikov je na daljavo podobna dvocevnemu sistemu. Samo tukaj je nameščen zbiralec z dvema matricama, enega za hranjenje in drugi za vračanje. Število priključkov na glavniku ustreza številu radiatorjev ali drugih grelnih naprav.

Pomen je pri urejanju enotnega kontrolnega centra za ogrevalne naprave. Poleg tega je zbiralnik nameščen, če sistem poleg radiatorjev omogoča tudi vgradnjo ogrevanih tal. Poleg tega so sodobni zbiralniki pogosto opremljeni s termičnimi senzorji, ki lahko samodejno uravnavajo temperaturo v prostoru.

Pomembno: sistem pravilne povezave radiatorjev ogrevanja jasno ureja več regulativnih dokumentov. Strokovnjake praviloma vodijo SNiP 3.05.01-85 ali novejša različica SNiP 41-01-2003.

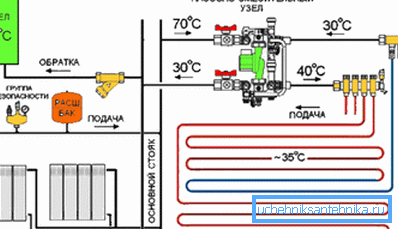

Mešana ogrevalna shema.

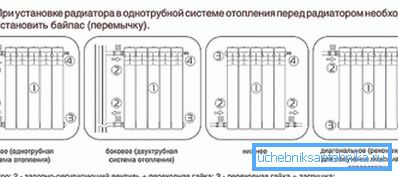

Načini povezovanja radiatorjev

Toplotni nosilec, ki je pogosto voda, lahko kroži v sistemu prisilno ali naravno. Prisilna cirkulacija v zasebnih domovih se izvaja z namestitvijo obtočne črpalke, ta enota porabi malo energije, učinkovitost ogrevanja pa se večkrat poveča. Seveda je za stanovanjske objekte edini možen prisilni sistem.

Načini povezovanja.

Naravno cirkulacijo hladila se trenutno uporablja le na mestih z resnimi izpadi električne energije. Načelo delovanja temelji na znanih zakonih fizike. Ogrevana tekočina se dvigne, hladna pa gre navzdol. Če kompetentno montirate strukturo, bo sistem deloval samostojno, energija pa bo potrebna samo za ogrevanje toplotnega nosilca.

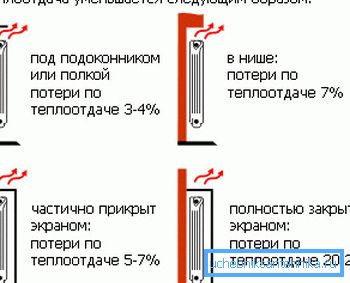

Odvisnost izgube toplote na lokaciji radiatorja.

Pomembno: močnejša je obtočna črpalka, bolj učinkovito bo ogrevanje. Izbira načina priključitve akumulatorja postane še posebej pomembna pri naravni cirkulaciji ali nezadostno visoki temperaturi hladila.

Na splošno obstaja več specializiranih možnosti povezovanja za vsak tip sistema.

Vseeno pa jih je mogoče zmanjšati na tri področja:

  1. Stranski priklop;
  2. Spuščanje povezave;
  3. Diagonalna povezava.

Enosmerna ali stranska povezava

Stranski priklop je najpogostejša in preprosta povezava. Pogosto se uporablja za vgradnjo v večstanovanjskih stavbah z vertikalnim sistemom oskrbe z enosmerno hladilno sredstvo. Pri normalnem tlaku in načrtovalni temperaturi oskrbe z vodo gre pri toplotni izgubi največ 5 - 7%

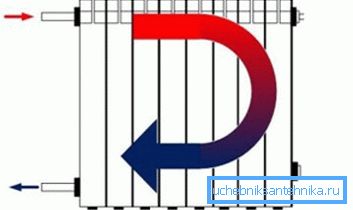

Stranska možnost.

Drug pozitiven vidik stranske montaže je možnost namestitve ali zamenjave radiatorja z lastnimi rokami. V prisotnosti obvodnih in krogelnih ventilov je nadomestno navodilo izredno enostavno: izklopite pipe, odklopite stare radiatorje in namestite novo.

Montaža dijagonala

Kot pove že ime, se mora hladilno sredstvo v radiatorju premakniti diagonalno. V tem primeru je vhod priključen na vrh baterije, izhod pa mora biti diagonalno pritrjen na dnu. Z rahlim povečanjem porabe cevi, lastniki tukaj dobijo največjo učinkovitost.

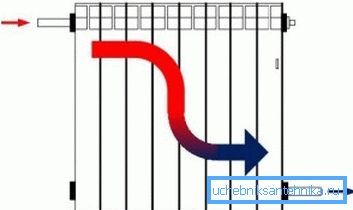

Montaža dijagonala.

Na ta način je priporočljivo priključiti radiatorje v primeru nestabilne temperature hladilne tekočine v ogrevalnem sistemu. Zanimivo je, da navodila vsebujejo konstrukcijske značilnosti, ki so zasnovane za diagonalno povezavo.

Spodnja montaža

Za razliko od diagonalne montaže je spodnja povezava najnižja glede na energetsko učinkovitost. Med strokovnjaki se pogosto imenuje Leningradka. Toplotne izgube v prisotnosti okrasnega zaslona ali namestitve v nišo pod oknom lahko dosežejo do 10-15% ali več.

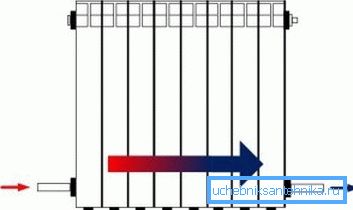

Namestitev od spodaj.

Morda je edina prednost tega pristopa zmožnost skrivanja dovodnih cevi v tleh. Zaradi estetske privlačnosti mnogi lastniki raje uporabljajo nižje baterije. Za namestitev takšnega radiatorja se uporablja poseben adapter "multiflex", ki je opremljen z dvema krogelnima ventilom za izklop.

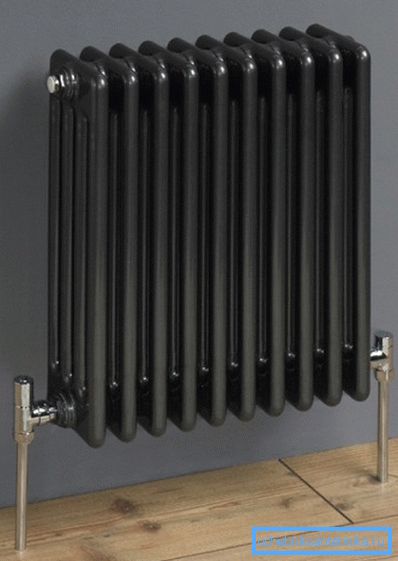

Fotografija priključene baterije spodaj.

Pomembno: adapterji za spodnjo montažo lahko prilagodite stranskemu izhodu cevi iz stene in pod spodnjo navpično povezavo. Plus, srednja reža v njih je 50 in 80 mm. Zato, da ne bi porabili denar zaman, bi morali pozornost nameniti tem malim stvarem.

Izbira radiatorjev

Na sodobnem trgu je veliko modelov radiatorjev, vendar se lahko vsi delijo s pomočjo materiala in konfiguracije. Kar se tiče konfiguracije in oblikovanja, obstaja več deset možnosti, vsak proizvajalec pa izdeluje lastne modele.

Z materialom je vse veliko preprostejše:

  • Litoželezni akumulatorji kot patriarh, so jih uporabljali že več kot sto let. In kljub nastanku sodobnih konkurentov, je dober stari litij še vedno v ceni. Izzovejo ga trije glavni razlogi: prvič, litoželezo ima zavidljivo toplotno kapaciteto, ohranja temperaturo med prekinitvami z ogrevanjem do 12 ur. Drugič, litega železa se ne boji korozije, in tretjič, cena za to je povsem sprejemljiva.

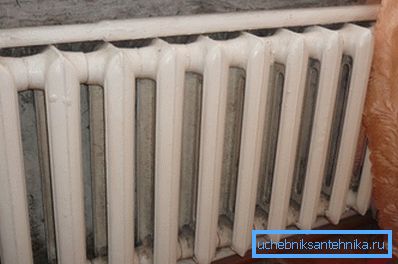

Iron casting.
  • Aluminijski radiatorji imajo največjo učinkovitost, se razlikujejo po estetski privlačnosti in majhni teži. Toda ko pride v stik z bakrom, aluminij tvori galvanski par in aktivno razjeda. Poleg tega ne more pritisniti. Zato so te baterije primerne le za avtonomne sisteme v zasebnih domovih.

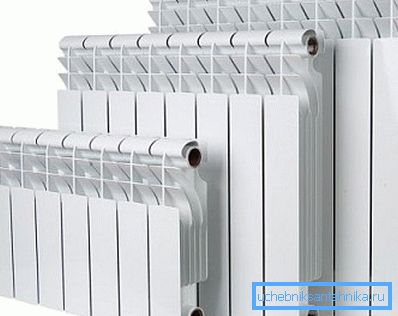

Aluminijaste baterije.
  • Jekleni panelni radiatorji trenutno redko uporablja. Priljubljeni cevasti sistemi. Najbolj znana predstavnica v tej niši je ogrevana brisača za kopalnico.
Jekleni cevni radiator.
  • Ljudje, ki se ne uporabljajo za varčevanje, pogosto namestijo bimetalne baterije. Jedro v teh konstrukcijah je izdelano iz nerjavečega jekla in lahko vzdrži pritisk ali vodni kladivo, lupina pa je izdelana iz aluminija. Zaradi te simbioze imajo bimetalne strukture edinstvene značilnosti kakovosti. Dejansko je njihova edina pomanjkljivost visoka cena.

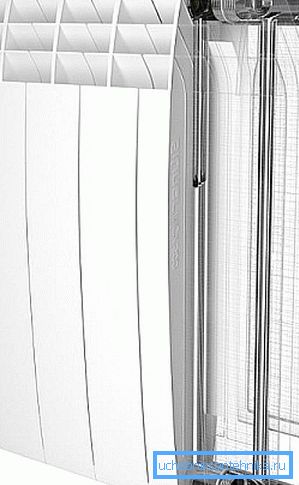

Bimetalna različica reza.

Ni zadnja vloga, ki jo ima pristojni izračun moči baterije.

V tem primeru ni tako pomembno, iz katerega materiala je izdelan sam radiator, če pravilno izračunate prenos toplote, potem bo vaš dom vedno toplo in udobno.

  • Pri tipičnih mestnih visokih zvišanjih, kjer zgornje meje ne presegajo 3 m, se šteje kot referenca, da porabi približno 100 W toplotne energije na kvadratni meter površine. Nadalje se skupna kvadratura pomnoži s 100 W in dobimo rezultat. Če je prostor vogal ali balkon, se rezultatu doda 20%.
Izračun števila odsekov.
  • V zasebnih domovih je pristop k izračunom enak. Le tu ni kvadrat, ampak prostornina prostora. Povprečje 1m? soba porabi 41 vatov moči. Z izračunom kubature sobe in pomnožitvijo za 41 W dobite želeno moč radiatorjev.

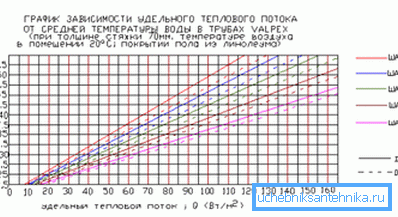

Odvisnost toka na temperaturi hladila.

Videoposnetek v tem članku vsebuje dodatne informacije o temi.

Zaključek

Natančno izdelana shema pravilne povezave radiatorjev je seveda ključ do prijetnega vzdušja vašega doma. Za majhno hišo lahko to naredite sami, vendar brez ustreznih izkušenj ni vredno načrtovanja ogrevanja v trdni koči.

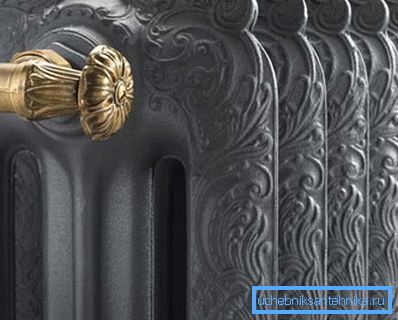

Trajna litina železa radiator.
