Ogrevalni kamini. shema ogrevanja. različice naprav z

Nekateri lastniki državnih hiš namesto uporabnega in ne zelo estetskega kotla, segrevajo hladilno sredstvo, raje uporabljajo alternativne načine ogrevanja. Vse večjo popularnost pridobiva s kaminom za ogrevanje hiše.

Poleg udobja, ki ga ustvari odprt plamen, lahko te naprave zelo učinkovito ogrevajo zrak za kanalski sistem ali vodo za radiatorje. Navodila za urejanje takega podnebnega omrežja so navedena spodaj.

Splošni sistem ogrevanja

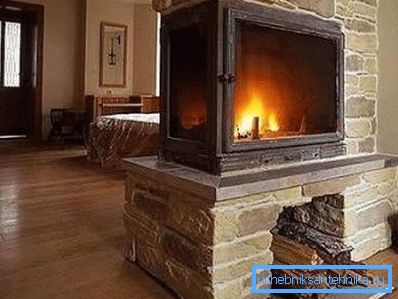

Kljub velikemu številu različnih klimatskih naprav kamini za ogrevanje doma ne izgubljajo svoje priljubljenosti. Poleg tega je zaradi tehnićnih izboljšav ta oblika postala ne samo ekskluzivni element oblikovanja prostora, ampak tudi učinkovit način za ogrevanje vseh prostorov stanovanja.

Ogrevalni kamin lahko dvigne temperaturo zraka ne samo v prostoru, kjer je nameščen, temveč tudi v sosednjih (tudi če ima hiša podstrešje ali drugo nadstropje).

Za rešitev te težave uporabite enote, ki vam omogočajo, da organizirate:

• ogrevanje zraka - ogrevan zrak skozi posebej opremljene zračne kanale pride v druge prostore;
• ogrevanje vode - odprt ogenj segreva hladilno sredstvo v posebnem rezervoarju ali tuljavi, po katerem se tekočina transportira skozi cevi do radiatorjev ogrevanja (kot v klasičnem ogrevalnem sistemu).

Bodite pozorni! Če nameravate namestiti peč v zgornjem delu ognjišča, ga lahko celo uporabite za kuhanje. Ne pozabite, da v tem primeru poskrbite za kakovostno prezračevanje, drugače se bo po hiši razširil vonj ocvrtih rib ali mesa.

V nadaljevanju podrobneje preučimo, kam se trenutno uporabljajo kamini za ogrevanje.

Sorte naprav

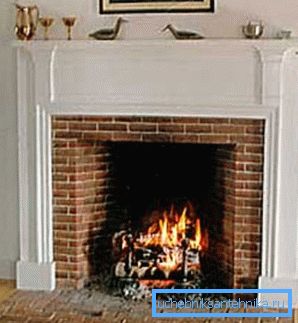

Z odprtim ognjem

Obravnava ogrevanja in kaminov je priporočljivo začeti s klasičnimi opcijami - načrti z odprtim ognjiščem. Dolgo so služili kot vir toplote, zdaj pa je pomanjkanje takšne rešitve očitno: naprava ne bo mogla ogrevati niti povprečne površine prostora, da ne omenjamo sosednjih.

To je posledica izredno nizke učinkovitosti. Urejanje ogrevanja doma s kaminom z odprtim ognjiščem je treba pripraviti na dejstvo, da več kot 80% toplotne energije izpušča v dimnik in samo 20% se uporablja za ogrevanje.

Poleg tega bo za ogrevanje odprtih kaminov potrebnih dvakrat več goriva (cena je dovolj visoka) kot za grelnike z zaprtim ognjiščem. Tudi v prostoru, kjer je enota nameščena, je potrebno zagotoviti pretok zahtevane količine svežega zraka, ki je vključen v proces izgorevanja.

Ne pozabite na pravila požarne varnosti.

Ustrezno navodilo se glasi:

1. Dolgotrajnega plamena v peči ne morete zapustiti (ponoči ali med odsotnostjo lastnikov v hiši).
2. Tla blizu naprave za ogrevanje morajo biti prekrita z negorljivim materialom (še posebej, če se za ogrevanje uporabljajo ognjišča, pri katerih se lahko tepe, ki se tepe, padejo, če se ravnajo neprevidno).

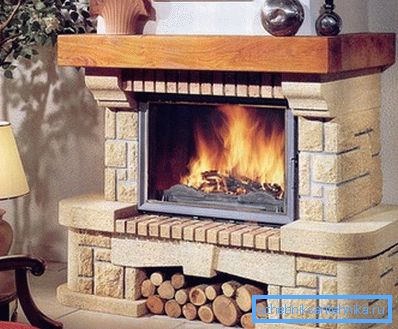

Z zaprtim ogrodjem

Takšni kamini za ogrevanje na domu imajo nekaj prednosti:

1. Visoka učinkovitost. Učinkovito se uporablja več kot tri četrtine toplotne energije, ki nastane pri zgorevanju goriva.
2. Lahko se uporablja kot dodaten ali rezervni vir toplote v hiši.
3. Peči so izdelane iz materiala visoke trdnosti z visoko toplotno vztrajnostjo. Popolnoma prenesejo močna nihanja temperature, upirajo koroziji in po koncu procesa gorenja lesa vztrajno segrejo sobo.
4. Zunaj je zgorevalna komora zaščitena s toplotno odpornim steklom, ki lahko prenese toploto do + 800 stopinj Celzija. Vgrajen je tako, da je prikladen za polnjenje goriva v kamin.

Bodite pozorni! Ogrevanje kaminov doma bi moralo omogočati proizvodnjo približno 1 kW toplotne energije na 4 m 2 prostora. Poleg tega mora biti prostor prostora, kjer je nameščen grelec, najmanj 45 m 2.

Glede na to, da je kisik potreben za vzdrževanje ognja, je v prostoru treba opremiti produktivno prezračevanje. Obseg priliva se izračuna na naslednji način: za proizvodnjo 1 kW toplote je potrebno 10 m3 zraka

To pomeni, da če kamin ustvari 5 kW toplote, mora kanal z ventilatorjem zagotavljati 50 m3 vode.

Velika prednost obravnavanih konstrukcij z zaprtim ognjiščem je, da pri namestitvi dodatne opreme lahko zrak segrejejo ne samo v prostoru, kjer so nameščeni, temveč tudi v sosednjih prostorih. In lahko vse zgradite z lastnimi rokami, ne da bi pritegnili drage strokovnjake.

Ogrevanje s kaminom

Preden ogrejte hišo s kaminom, morate skrbno razumeti načela delovanja in oblikovnih značilnosti klasične različice opisane enote.

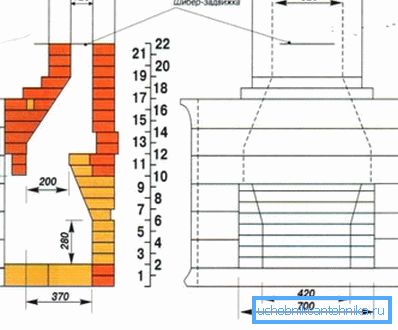

Torej, kaj je običajno kamin:

1. Glavni element je ognjišče, nad njim pa je dimnik, skozi katerega se odstranijo produkti izgorevanja, ki so škodljivi za ljudi. Površina prečnega prereza mora biti vsaj 10% površine zgorevalne komore. V tem primeru je treba klasični pocinkani dimnik priključiti na odvod dimne cevi kamina na razdalji najmanj 5 metrov.

1. Mesto spoja med cevjo in komoro, kjer gre zgorevanje kurilnega lesa, je opremljeno z drsnimi ali tečajnimi vrati. To bo pripomoglo k ohranjanju nakopičene toplote in bo koristno pri čiščenju odtočnih kanalov iz tamkajšnjega ogljika.
2. Pri gradnji hiše je pomembno zagotoviti dodatno podlago za namestitev enote, saj je povprečna teža konstrukcije približno pol tone. Če greste za ureditev kaminskega ogrevanja hiše, ki je bila že zgrajena, pazite, da okrepite posamezne konstrukcijske elemente slednjega.

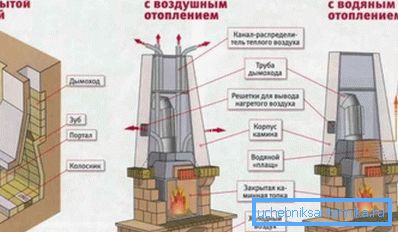

Ogrevanje sosednjih prostorov se izvaja v skladu z dvema glavnima shemama:

• ogrevan krožni zrak;
• z ogrevanjem tekočine za prenos toplote, ki se nato porazdeli v radiatorje.

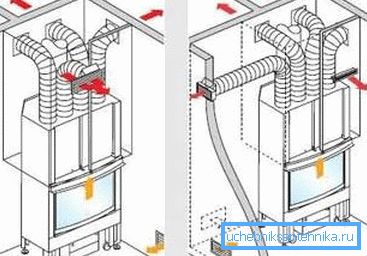

Ogrevanje z ogrevanjem zraka

V tem primeru je kamin zasnovan in izdelan tako, da je prostor za kroženje zraka med ognjevarnim jeklenim ali litega železa in zunanjo površino grelnika. Slednji, kadar se segreje, se s pomočjo posebej nameščenih in medsebojno povezanih zračnih kanalov razdeli v druge prostore hiše.

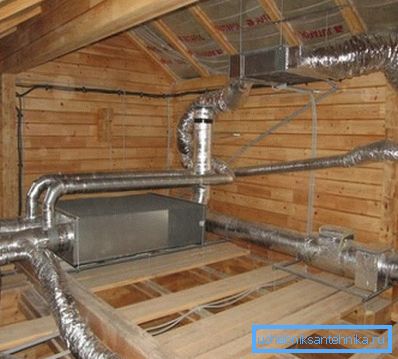

Namestijo jih lahko kot zaprta (v stenah ali na podstrešju) in na odprtem. Material je cevi iz pocinkanega jekla ali aluminija.

Lahko se organizira kroženje zračnih mas:

1. Na naraven način. V tem primeru je gibanje zraka zagotovljeno z razliko v njegovi temperaturi in gostoti. Prednost je popolna negotovost ogrevalnega sistema. Pomanjkljivost je nizka produktivnost in nezmožnost organiziranja, s čimer ogreva velika površinska struktura.
2. Prisilno. V tem primeru uporabite različne ventilatorje in turbine, ki delujejo na elektriko. Ne pozabite, da bo zrak še vedno krožil v zaprtem krogu, saj je ograja zračnih mas v zimskem času zaradi nizke temperature nezaželena.

Bodite pozorni! Če je površina prostorov velika ali dolžina zračnih kanalov presega 3 metre, ali je v hiši več ločenih prostorov, je potrebno uporabljati le ogrevanje s prisilnim prezračevanjem.

Običajno je taka ogrevalna shema zasnovana in zgrajena med gradnjo hiše. V nasprotnem primeru bo zelo težko narediti zračne kanale in jih estetsko prijetiti v sobah.

Opisana ogrevalna mreža je zelo učinkovita. Lahko ogreje tudi prostorne vile. Še en plus je odsotnost hladilne tekočine, ki bi lahko po ustavitvi oskrbe s toploto zamrznila.

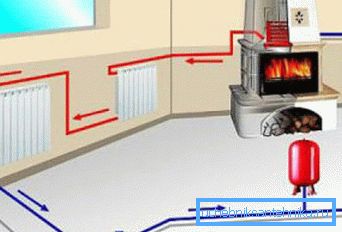

Ogrevanje kamin

Peč te enote sestoji iz dveh plasti, med katerimi kroži toplotni prenos. Nato vodo ali antifriz ponovimo po cevovodih do radiatorjev, kjer poteka izmenjava toplote med vodo in zrakom v prostoru.

Prednost tega sistema je ta, da lahko prebivalcem koče nudijo ne le toploto, temveč tudi toplo vodo za domače potrebe. Če želite to narediti, morate v zgornjem delu grelca namestiti poseben vsebnik z želeno količino ali tuljavo s prisilnim kroženjem.

Nadzor moči opreme je mogoče opraviti tudi na različne načine:

• ročno - s povečanjem ali zmanjševanjem zračnega toka, ki vstopa v peč (v ta namen se uporabljajo posebni ventili);
• samodejno - pri tem začnejo delovati termostati, na katerih je odvisna intenzivnost črpalk, ki črpajo hladilno sredstvo.

Pri odločanju o uporabi kamina z vodnim krogom kot glavnim virom toplote se morate spomniti naslednjih odtenkov:

1. Kamin hitro segreje sobe v hiši, a se hitro ohladi, ko se ogenj izklopi. Zato je bolje, če ga uporabite za ogrevanje hiš in koč, ki niso namenjeni za celoletno življenje (v tem primeru pazite, da cevi ne napolnite z antifrizo, ne z vodo, temveč z antifrizom).
2. Cevovodi, skozi katere teče hladilno sredstvo, ne smejo biti premera več kot 10-15 mm, v nasprotnem primeru boste naleteli na velike izgube toplote.

Prednosti in slabosti ogrevanja ogrevanja

Pozitivni vidiki uporabe kaminov kot glavnega vira toplote vključujejo:

• hitrost ogrevanja prostorov hiše (traja veliko manj časa kot uporaba tradicionalnega kotla s tekočino za prenos toplote);
• popolna nenaložnost (z izjemo sistemov s prisilnim kroženjem zraka in tekočino za prenos toplote - v tem primeru bodo črpalke potrebovale elektriko);
• ni potrebe po dodelitvi ločenega prostora za vgradnjo kotla;

• cenovno ugodni stroški opreme;
• estetske lastnosti - kamin ne samo greje, temveč tudi učinkovito okrasi prostor;
• priložnost, da ne gre samo za ogrevanje hiše, temveč tudi za vročo vodo, pa tudi za kuhanje hrane na posebej nameščeni peči.

Pomanjkljivosti vključujejo potrebo po skladiščenju velike zaloge kurilnega lesa in težavah čiščenja zgorevalne komore iz pepela.

Značilnosti oblikovanja kaminov

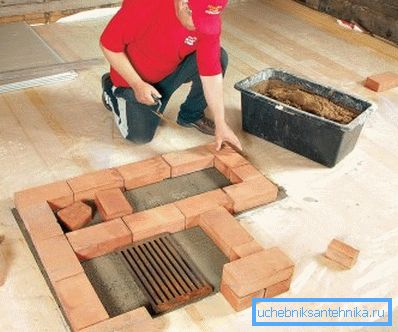

Ne glede na to, ali sami oblikujete kamin ali ste to odgovorno delo zaupali strokovnjaku, morate poskrbeti, da med njegovo izdelavo upoštevate naslednja pravila:

1. Kamin je treba pritrditi na trdno podlago iz armiranega betona, opeke ali blata.

1. Vgradnja tokokroga za ogrevanje zraka ali vode se opravi, ko je požarna komora trdno pritrjena.
2. V vseh prostorih (tudi na podstrešju ali podstrešju) je treba postaviti zračne kanale za ogrevanje prostorov. Da bi cevi izgledale bolj estetsko prijetno, jih je mogoče prikriti s listi iz mavčnih plošč. Ne pozabite sprejeti ukrepov za toplotno izolacijo in protipožarno zaščito.

1. Glavno vozlišče zračnega sistema s prisilnim kroženjem je zaželeno, da se postavi v hrbet, saj lahko hrup ventilatorjev povzroči neprijetnosti in povzroči neugodje.

Varnostni ukrepi pri delovanju kaminov

Da bi se izognili poškodbam, opeklinam in požarom, pri uporabi grelnikov kamin upoštevajte naslednja pravila:

• ne morete kuhati hrane neposredno v peči ali kako drugače uporabljati za druge namene, kot je predviden;
• Ne gorite gorivo z vodo, ker lahko povzroči razpoke v zgorevalni komori;
• na površine kamina ne postavljajte tujih stvari, še posebej tistih, ki se lahko vžgejo pod vplivom visoke temperature;
• Gorilne komore in pepela ne čistite iz nezgorelih ostankov goriva, dokler se enota popolnoma ohladi;
• Ne uporabljajte kamina, ko zazna okvaro peči;
• majhnih otrok ne sme ostati blizu delovnega ali vročega kamina brez nadzora odrasle osebe.

Zaključek

Kamini - eden najstarejših načinov ogrevanja doma. Vendar pa lahko z uporabo dodatne opreme, vgrajene v njih, nudite udobje in toplino po celotni hiši.

Glavna stvar je pravilno opraviti vse inženirske izračune in gradbena dela. Več o tem lahko izveste na spodnjem videu. In če imate kakšna vprašanja - jih vprašajte v komentarjih, vam bomo z veseljem pomagali pri tej težavi.
