Ogrevalni kotel naredimo z lastnimi rokami

05-03-2018

Ogrevanje

Seveda je gradnja kotla z lastnimi rokami zanimiva za mnoge lastnike zasebnih hiš, saj je to učinkovit način za prihranek lastnega denarja, ter moralno zadovoljstvo, ki ga oseba dobi, ko sam naredi nekaj samega. In zaradi svoje visokih stroškov ni vedno mogoče kupiti tovarniške enote, ker se cene takih izdelkov ne ujemajo s plačami povprečnega rezidenta Rusije.

Zdaj bomo ugotovili, kako narediti takšnega grelnika z opečnim toplotnim izmenjevalcem in si oglejte priloženi video posnetek.

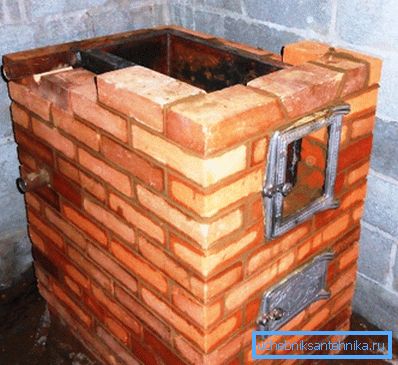

Grelne kotle z lastnimi rokami. Možno je

Vse naredimo sami

Splošni pregled

Načrtovanje kotlov za ogrevanje se lahko zelo razlikuje od njihovih koleščkov, saj upošteva ne le moč in vrsto goriva enote, ampak tudi njegove posamezne značilnosti.
Najprej se nanaša na načrt toplotnega izmenjevalnika, ki je lahko iz medsebojno povezanih cevi, pa tudi cevi in posode iz jeklene pločevine, hkrati pa enako funkcijo in z enako močjo.
Seveda, če želite sami izdelati takšno vozlišče, potrebujete nekaj izkušenj in ker lahko samo izkušeni varilec kuhamo grelnega kotla (toplotnega izmenjevalca), potem pa nimate strokovnih znanj v tej industriji, je bolje povabiti strokovnjaka. Upoštevajte, da je šiv tukaj zelo kakovosten, ker bo rezervoar vseboval vodo, ki se lahko vpije v režo, katere velikost je manjša od mikrona.
Če veste, kako delati z mlinom (kotna brusilka), ki ima pred ognjem ogrevalni kotliček, lahko neodvisno pripravite dele toplotnega izmenjevalca in varilno delo lahko zaupate strokovnjaku. Vendar je zelo pomembno, da natančno upoštevamo dimenzije in deleže, sicer bo delo varjenja enostavno nemogoče zaradi neskladnosti v velikosti.

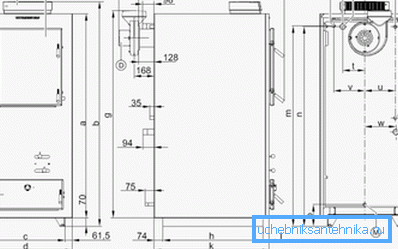

Tudi tu potrebujete spretnosti peči ali vsaj zidar - morate postaviti opeko in po določenih pravilih, ker imajo vsaka risba grelnega kotla lastne značilnosti zaradi njihove različne velikosti.

Opomba Pogledali bomo več modelov, ki jih lahko naredite bodisi samostojno bodisi s pomočjo strokovnega varilca.

Številka opcije 1

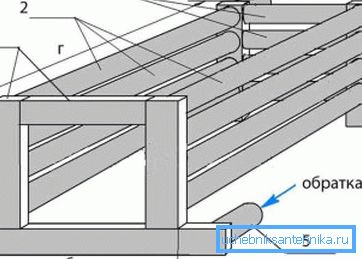

Vodoravna cevasto oblikovanje: 1) jekleni profil 60x40x4 mm; 2) jeklena cev 60x3-5 mm; 3) jeklena cev 40x3-4 mm; 4) krmo 50x4-5 mm; 5) vrnitev 50x4-5 mm; a) 360 mm; b) 40 mm; c) 300 mm; d) 800 mm

V votlih profilih, ki se uporabljajo za navpične police. Izrežite okrogle luknje, ki ustrezajo premeru cevi za parjenje - to se opravi z električnim varjenjem ali rezilom za plin. To se izvede z dveh strani in istočasno, z vsako od njih, na strani profila 60 mm, štiri luknje s premerom 50 mm in štiri 40 mm v ravnini 40 mm

Tudi v spodnjem delu konstrukcije je odrezana okrogla luknja s premerom 50 mm, od spodaj za vračanje (ohlajena voda) in iz nasprotne luknje na nasprotni strani od vrha za oskrbo tople nosilca toplote.

Opomba Po varjenju v vsakem primeru se na površini kovine pojavijo puščave, vendar mora biti takšno delo čim bolj čisto in občutljivo. Zato odstranite vse nepravilnosti v ravnini z mlinčkom in po potrebi notranje površine lukenj obdelajte z okroglimi ali polkrožnimi datotekami.

Ko bodo vsi prazni deli obnovljeni v prvotno stanje, boste potrebovali vodoravno ravno letalo - lahko je celo lesen ščit, iztisnjen iz plošč, le to je potrebno predhodno namakati z vodo za zaščito pred iskrami.

Navodilo priporoča predvsem montažo (varjenje) sprednje in zadnje stene in šele potem pritrdi druge elemente. Ti dve plošči sta nameščeni v strogo navpičnem položaju nasproti drug drugemu, nato pa so vse cevi varjene, le to delo je bolje opravljeno s pomočnikom, tako da je mogoče popraviti dele pod pravim kotom.

Ko je okvir pripravljen, lahko zaključite konce na pravokotnem profilu in zvarite dovodne in povratne bradavke, ki so opisane zgoraj. Vse - sedaj morate brusiti šive z mlinom in preveriti strukturo za tesnost, tako da vanj vnašate vodo in jo pustite 1-2 uri. V tem primeru, če delo ni opravljeno povsem kakovostno, boste na šive videli temne lise - to so puščanja.

Številka opcije 2

Opomba Če je na voljo toplotno odporna jeklena pločevina debeline 3-5 mm, je mogoče vgradnjo grelnega kotla, natančneje vgradnjo toplotnega izmenjevalnika, močno poenostaviti.

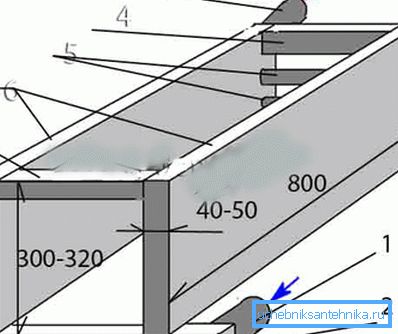

Pločevina in cevi: 1) povratni premer 50 mm; 2) votli profil 60x40 mm; 3) premer 50 mm; 4) votli profil 60 x 40 mm; 5) cevi 32 mm ali 40 mm; 6) jekleno pločevino 3-5 mm (stransko); 7) prečni profil 60x40 mm

Ta zasnova dejansko ne potrebuje podrobnih pripomb, saj celotna konstrukcija skoraj v celoti sestoji iz pločevin (zmogljivosti), varjenih drug na drugega, ki med seboj komunicirajo s cevastimi profili.

In, seveda, s sprednje in zadnje strani so priključki za dobavo in vrnitev hladila. Kljub navidezni preprostosti izdelka varilno delo mora znova opraviti strokovnjak, v nasprotnem primeru obstaja nevarnost puščanja šivov.

Opomba Dimenzije te oblike se lahko spremenijo glede na velikost peči. Toda obenem mora biti prerez cevnega profila in debelina jeklene pločevine nespremenjen.

Skupščina

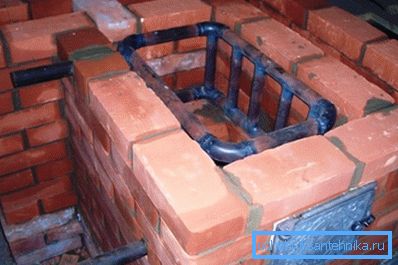

Polaganje peči in namestitev toplotnega izmenjevalca. Fotografija

Podrobnosti o parametrih in postavitvi pečice se ne bomo podrobno osredotočili, saj je to precej prostorna tema in jo je treba posebej poudariti v posebnem članku - pregledali bomo splošne določbe.

Kot smo že omenili, je mogoče dimenzije grelnika spremeniti, v tem primeru pa so dimenzije peči povsem primerne za hišo ali kočo, katere površina ne presega 90-100 m² s standardnim (radiatorskim) ogrevalnim sistemom. Zato je treba upoštevati, da v vsaki od grelnih naprav ne bo več kot 7-8 odsekov, sistem bo dvocevni in ne bo drugega vezja (ogrevana tla).

Pečica mora biti brezpogojno zasnovana na betonskem temelju, vsi parametri pa morajo biti v skladu z navpično in vodoravno, to je ob upoštevanju 90 °. Toplotni izmenjevalnik mora biti nastavljen tako, da je njegov zgornji del nižji od napajalnega kroga, vsaj 10 mm - to se naredi, da se prepreči zastoje v prometu v sistemu.

Polaganje sten, ki so postavljene okoli izmenjevalca toplote, naj bi preseglo njegovo višino za najmanj 20-30 mm (pol opeke), zgornji del pa je pokrit s štedilnikom iz litega železa, ki je zelo primeren za poletne hiše in hiše. Obenem mora biti plošča iz litega železa enostavno odstranljiv element (kot je pokrov), da se zagotovi dostop do preventivnega čiščenja saj, kar močno poveča učinkovitost enote.

Navpična konstrukcija

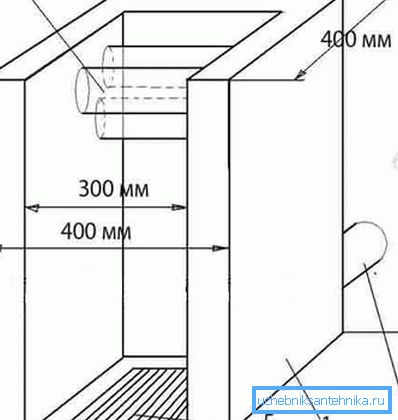

Možnost vertikalnega kotla na trda goriva: 1) nosilnost jeklene pločevine 3-5 mm; 2) premer cevi 40 mm ali 50 mm; 3) vrnitev; 4) vložitev; 5) prostor za rešetke

Če je naprava grelnega kotla zasnovana samo za ogrevalni krog, lahko uporabite vertikalno ozko zasnovo, kjer bo na vrhu kuhalna plošča z eno kuhalno ploščo ali pa sploh ne bo. Za takšno konstrukcijo se uporablja isti toplotni izmenjevalec, ki je opisan v možnosti št. 2, je treba prilagoditi samo dimenzije peči.

Ekonomična možnost

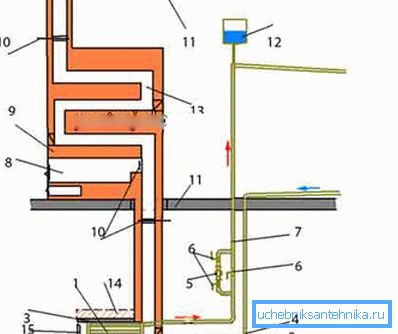

1) toplotni izmenjevalec; 2) primer; 3) bloka ali opeka (neobvezno); 4) povračilo; 5) obtočna črpalka; 6) zapiralni ventili; 7) vložitev; 8) komoro za gorivo; 9) peč; 10) zaporni ventili; 11) se prekrivajo; 12) ekspanzijski rezervoar; 13) dimne kanale; 14) opečni oboki; 15) vrata ognjišča; 16) blew

Ta možnost pomeni, da bo ogrevalni kotel postavljen bodisi v kleti ali v pritličju - to vam omogoča, da opazite razliko med dnom kotla in zgornjim kosom dimnika, ki mora biti najmanj 7 m!

Bodite pozorni na risbo - na kotlovnem dimniku (zgoraj) je peč ali ogrevalni ščit, kotel pa mora biti pod štedilnikom ali ščitom. Bottom line je, da kotel dimnik prehaja skozi sistem osnove peči. Na izhodu ogrevalne kotlovnice je nameščen ventil, ki se pri uporabi kotla zapre in odpre med obratovanjem peči.

Zaključek

Opozorili smo le na splošne določbe, kako narediti ogrevalni kotel z lastnimi rokami, in celo takrat, to so le nekatere izmed najbolj iskanih možnosti. Dejansko obstaja veliko različnih shem in metod, in vsak od njih je vredno razmisliti v ločenem članku.
