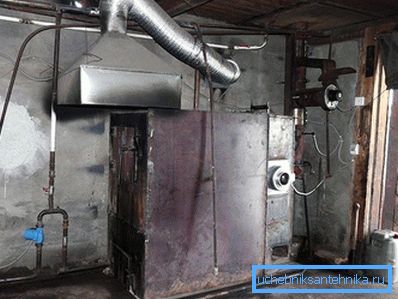

Ogrevalni kotel za trdo gorivo

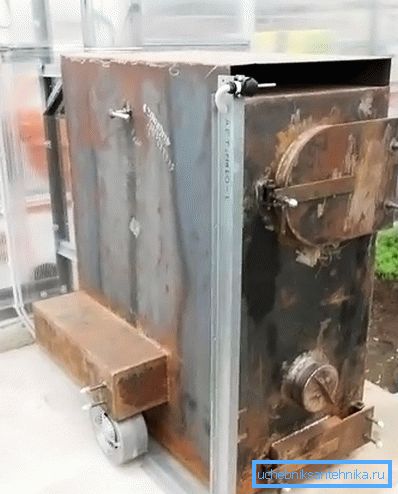

Stroški grelnega kotla, izdelanega po industrijski metodi (ne glede na vrsto goriva, razen električne energije), se začne pri 13 tisoč rubljih. To so vzorci z majhno močjo, ki lahko ogrevajo majhno hišo. Večina lastnikov ni primerna. Poleg tega ni vedno mogoče uporabljati zemeljskega plina za ogrevanje. Upoštevati je treba kot alternativno trdno gorivo, odpadno olje, električno energijo. Za mnoge ljudi je primernejše trdo gorivo: les, premog, briketi. Obrtniki raje izdelujejo ogrevalni kotel na trdo gorivo z lastnimi rokami. To prihrani denar in roke imajo kaj storiti.

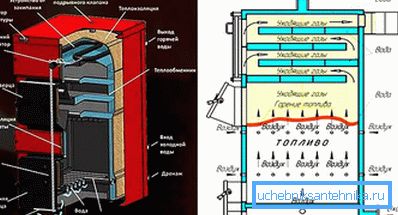

Glavne komponente

Kotli na trda goriva so sestavljeni iz naslednjih komponent:

• oddelek za nakladanje goriva;
• zbiralec zlata;
• ventili za plin;
• rešetkaste palice;
• rezervoar za vodo;
• toplotni izmenjevalec;
• dimnik.

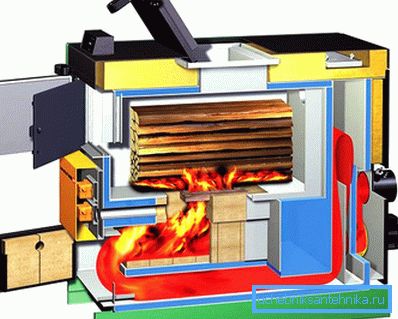

Vrste

Glede na način namestitve toplotnega izmenjevalca so kotli na trda goriva:

• vodoravno - toplotni izmenjevalnik je v vodoravni ravnini;
• vertikalno - toplotni izmenjevalnik je nameščen v kotlu.

Značilnost vodoravne lege toplotnega izmenjevalnika je njegov nagnjen položaj. Med zgornjo točko in spodnjo točko (izpust hladilne tekočine v sistem) je razlika v višini 1 cm. Kotli z vertikalnim prenosnikom toplote se večinoma uporabljajo za ogrevanje.

Načeloma lahko za kuhanje uporabimo kotel na trdo gorivo. Za to je potrebno v svoji zasnovi zagotoviti kuhalno površino.

Toolkit

Za montažo kotla potrebujete orodja in materiale.

Orodja:

• obločni varilni stroj;
• kotni brusilnik ("brusilnik") in rezalna kolesa za rezanje kovine;
• klešče;
• električni vrtalnik z nizom vrtanja;
• nivo in ruleto.

Materiali:

• Ognjevarna opeka
• Sesan pesek.
• Clay
• Kovinska plošča debela 5-8 mm. Bolje je uporabljati nerjavno jeklo, lahko pa uporabite jeklo.
• Rešetke iz litega železa.
• Kovinski kotiček.
• Jeklene cevi za vodo pravokotnega in okroglega dela.
• Vrata za gorivo, zlati sprejemnik.
• Dimnik loputa.
• Samo obvoznica ali obtok.

Če je prisilna cirkulacija osnovna, in gravitacijski sistem ogrevanja je treba shraniti kot rezervo - nameščen je obvod. Pri delu samo s prisilnim obtokom namestite eno črpalko.

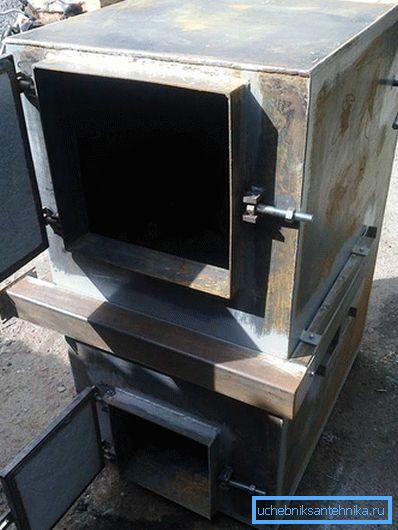

Izdelava in montaža delov

Pripravite se na vgradnjo kotla z lastnimi rokami s pripravo sheme in risb sklopa. Glede na te velikosti se uporabljajo na kockah. Z označevanjem izrežite sprednjo, zadnjo stran, stranske stene in dno kotla. Pred odprtimi odprtinami za vrata goriv in zlatih sprejemnikov.

Če odrežete odprtine s plinskim rezilom, potem, da jeklo ne "vodi", se skozi vogale obdelovanca vrtajo luknje, nato pa se odreza od sredine do robov vzdolž oznake.

Če uporabljate mlin, luknje v kotih vrtanja niso potrebne. Prečite kovine na predvideni konturi. Tudi glede na velikost so rezani vsi kovinski deli kotla.

Namestitev izmenjevalnika toplote se začne z izdelavo lukenj v ceveh, namenjenih za stojala. Imajo kvadratni prerez 40-60 cm. V navpičnih ceveh, ki so nameščene spredaj, se 4 rezine premera 5 cm izrezujejo s rezalnikom plina, ki so enakomerno nameščene vzdolž celotne dolžine obdelovanca.

Okrogle luknje velikosti 4 in 5 cm so izdelane v zadnjih stebrih. Na dnu prihodnjega toplotnega izmenjevalnika so izvrtane luknje za dovod vode v kotlu (vrnitev) in z vrha - za dovajanje vode v ogrevalni sistem (dovod). Vse odprtine morajo biti gladke brez pritokov, ki se odpravijo s pomočjo "brusilke". Varilne cevi v celoten proizvod, vzdrževanje kotov 90? tako vertikalno kot horizontalno, pivovarne končne odprtine pravokotnih cevi (stojala).

Zaščite končnega izmenjevalca toplote se preverjajo za puščanje. V ta namen je povratna črta začasno utišana (tako da voda ne izteče) in skozi pretok napolni z vodo.

Montiran kotlov na mestu, kjer ga nameravate namestiti, ker so vsi detajli zelo težki in je premikanje v končani obliki problematično. Najprej je treba opremiti ognjevzdržno podlago. Postavljena je iz ognjevarnih opek. Da se zidovi ne razpršijo, jih je mogoče ojačiti s kovinskimi vogali na robovih in opekami med seboj, da cementirajo malto. Druga različica fundacije je monolitna betonska "blazina".

Dimenzije temeljev morajo biti nekoliko večje kot osnova kotla. Na temelju je postavljena jeklena gredica - na dnu pepela.

Stene rezervoarja, v katerega je nameščen toplotni izmenjevalnik, so na njem nameščene ognjevarne opeke, opremljeni so z gorivnim bunkerjem in pepelnikom. Razdalja med izmenjevalnikom toplote in steno je 1 cm. Palice za rezanje so nameščene na dnu posode za gorivo. V sprednji opečni steni so odprtine za vrata vrat za gorivo in vrata za zlato posodo.

Zunanje stene kotla so obložene s kovino, ki je medsebojno povezana z vogali, nameščenimi navpično. Vrata so pritrjena na kovinsko ohišje. Za odstranitev dimnih plinov iz ogljikovega monoksida. Namestitev tega vozlišča je odvisna od prisotnosti ali odsotnosti kuhalne površine.

Če bo kotel uporabljal za kuhanje, je dimnik nameščen na strani, drugače - na vrhu kotla.

Na izhodu kotla je dimnik opremljen z zaskočnim ventilom za uravnavanje potiska. Material za cev je lahko drugačen: ognjevarna opeka, kovina, azbest. Glavna stvar je, da dosežemo želeno stopnjo vleke, da organiziramo proces gorenja.

Za varno delovanje kotla na trda goriva lahko namestite odprti ekspanzijski rezervoar, senzorje za vleko in vodo ter ventilator.

Da bi preprečili pregrevanje hladilne tekočine in eksplozijo kotla, je potrebno stalno spremljati nivo vode in temperaturo zgorevanja. Če uporabljate samo prisilno cirkulacijo, se ob izklopu električne energije med delovanjem kotla tveganje eksplozije izmenjevalca toplote dramatično poveča. Bodite pozorni.

Video

V zagotovljenem video materialu se boste lahko vizualno seznanili s projektiranjem kotla na trda goriva:

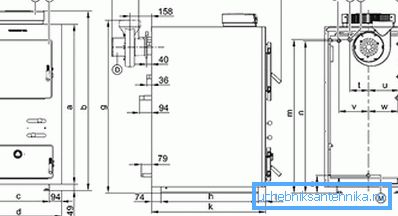

Risbe

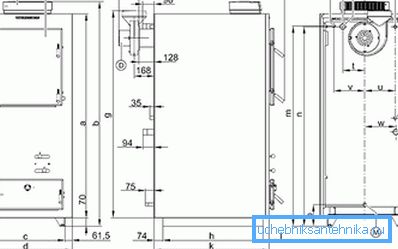

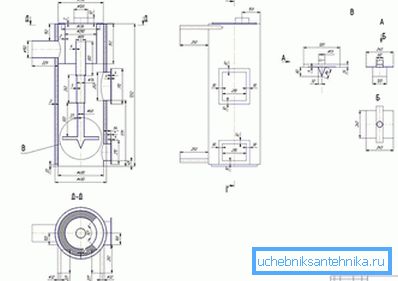

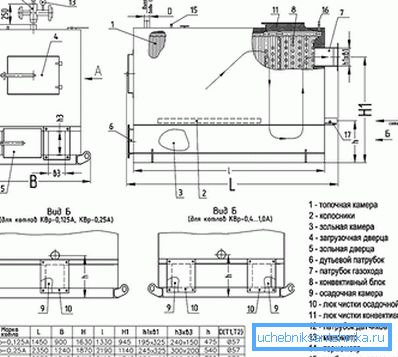

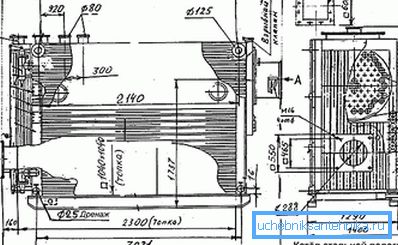

Na risbah lahko upoštevate konstrukcijske značilnosti ogrevalnega kotla na trda goriva:
