Ogrevalni kotli: pregled in značilnosti opreme

Za ogrevanje dvorišč v trenutku uporabljajo peči, kamine, zračne puhalce, pa tudi plinske, električne, dizelske in trdne gorilne gospodinjske kotle, ki so lahko različne modifikacije in delujejo po različnih načelih.

Namestitev posamezne grelne naprave je odvisna od tehničnih pogojev gradbenega projekta in od možnosti uporabe ene ali druge vrste energetskega vira, to je, ali imate zemeljski plin ali ali je vaša hiša elektrificirana.

Vendar pa se boste odločili sami, vendar vam bomo povedali, iz katerih modelov lahko naredite to izbiro na splošno, to pomeni, da bomo razložili, kako delujejo, v tem članku pa bomo videli video posnetek.

Kotli na trda goriva

Tradicionalno

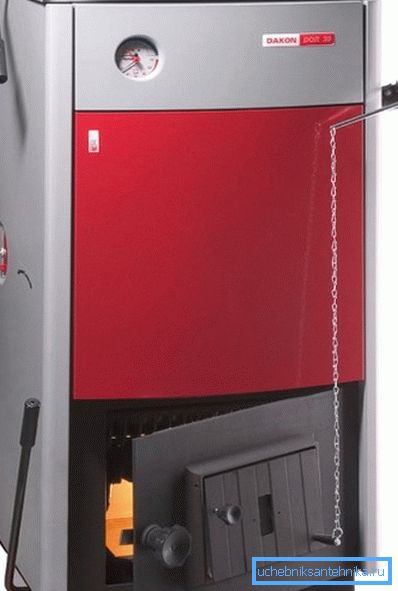

Oglejmo si, kako gospodinjski kotli na trdno gorivo delujejo na primer DAKON DOR 12 - ta model ima popolno avtonomijo (ni odvisen od električne energije) in praktično vsako trdno gorivo (les in premog) se tukaj uporablja, vendar je optimalni material za gorenje premog. Nastavitev moči se izvede z dušilci (termomehanski regulator), ki povečajo ali zmanjšajo pretok zraka v komoro za gorivo in krvavijo.

Toplotni izmenjevalec za DAKON DOR 12 je narejen iz izjemno močnega toplotno odpornega jekla, vendar obstajajo tudi modeli, pri katerih so toplotni izmenjevalci izdelani iz litega železa - zaradi debelih sten se življenjska doba naprave povečuje. V tem primeru izgorevanje goriva zagotavlja visoko učinkovitost zgorevanja, kar je posledica posebne izvedbe komore za gorivo.

Uporablja primarni in sekundarni zrak, ki ga regulirajo ne samo ventili, temveč tudi sistem obračanja in nagibanja rešetke ter tresenje vzvoda na strani kotla.

Segreti odporni proti ognju in pločevinaste plošče v zgorevalni komori so katalizatorji zgorevanja, poleg tega pa povečujejo življenjsko dobo enote (ne izgorite tako hitro). Nastavljiva dušilka je nameščena na vratih pepela, ki je tudi katalizator zgorevanja - regulira dotok primarnega zraka. Na stranskih ploščah v svojem srednjem delu so posebne odprtine za dovod in nastavitev sekundarnega zraka.

Opomba Tresljaj, ki je na voljo v skoraj vseh modelih, omogoča, da se odpira odprtina ognjišča, da se ločita pepel ali žlindra iz gorilnika. Skoraj vsi kotli te vrste imajo na sprednji strani termomanometer. Gorivo se lahko naloži od zgoraj, s strani ali samodejno, preko nakladalne posode, s katerim se dobavljajo nekateri kotli.

Generator plina

Pirozni ali plinski generatorji kotli za ogrevanje s trdnimi gorivi delajo precej drugače, za razliko od tradicionalnih enot proizvajajo minimalno emisijo produktov izgorevanja v ozračje, saj gorivo skoraj izgine.

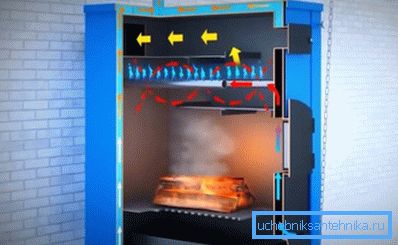

Načelo delovanja je sproščanje piroliznega plina pri temperaturi 200 ° C in pomanjkanje kisika, mešanje z vročim sekundarnim zrakom in končno gorenje tega plina v naknadnem gorilniku.

Če rečemo preprosto, se v primarno komoro za gorivo dovaja trdno gorivo in po zadostnem vžigu bistveno zmanjša dostop primarnega zraka, ki preko puhala pod reko podpira zgorevanje - les ali premog preprosto kadijo, kar pomeni intenzivno razvijanje plinskega plina. Nastavitev se izvede s posebnimi ventili.

Izpuščeni plin iz pirolize (produkt toplotnega razkroja goriva) vstopi v komoro za naknadno vžiganje in med prehodom kotla v način proizvodnje plina sekundarni zrak vstopa v komoro za pregretje, ki doseže zahtevano temperaturo vzdolž poti (skozi peč) in vstopi v termokemično reakcijo s piroliznim plinom.

Ta ogrevan sekundarni zrak ne poteka samovoljno, temveč s pomočjo posebej kalibriranih odprtin v poplavnem sistemu, ki vam omogoča prilagajanje hitrosti procesa in s tem tudi moč kotla.

Opomba Pri gorenju trdega goriva, kot je opisano zgoraj, se vsaj 90% trdnega materiala in produktov termičnega razkroja gorijo, kar kaže na visoko ekološko čistost plinskih kotlov. Učinkovitost takšnih kotlov je do 85%, modul za nadzor moči pa lahko deluje v razponu od 60% do 65%.

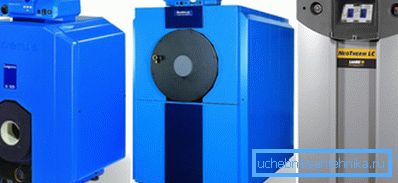

Diesel (kurilno olje) kotli

Najbolj zahtevana vrsta goriva za takšne kotle je sončna in navodilo vztraja pri ločenem skladiščenju goriva, to je ne v sami kotlovnici, temveč v drugi sobi ali v kakšni posodi, da bi se izognili ognju.

Enote lahko sami izdelajo:

• bodisi iz jekla;
• bodisi iz litega železa.

Toda za hiše v državi se prednost daje praviloma drugi možnosti - njen položaj med obratovanjem je najbolj zanesljiv. Toda jekleni modeli so narejeni za tla in za montažo (stensko) namestitev, čeprav vgrajena različica nikakor ni najboljši prodajalec kljub dejstvu, da ima debelo plast toplotne izolacije.

Sedanje strokovno vzdrževanje te vrste enote običajno prihaja do tehničnega nadzora gorilne šobe in gorilnika ter rednega čiščenja dimnika. Po metodi proizvodnje toplotne energije so kotli na tekoča goriva razdeljeni na tradicionalne in kondenzirane, kjer je druga možnost bolj produktivna, saj omogoča uporabo največje količine energije same naprave.

Načelo delovanja dizelske enote je ogrevanje toplotnega izmenjevalca, ki je običajno narejen iz litega železa manj pogosto iz toplotno odpornega jekla, ki se zgodi z gorilnikom in tukaj je glavna razlika, da so lahko:

• enostopenjski,
• dvostopenjski,
• modulacija.

Razlika v stopinjah je prostornina nastavitvenega območja. Torej enostopenjski gorilniki sploh niso regulirani, kar pomeni, da imajo konstantno moč ogrevanja, dvostopenjski gorilniki imajo dve ravni, vendar je modulacijo mogoče nastaviti v katerikoli primeren način za določen primer.

Dizelski kotli za ogrevanje sodobnih tipov domov so opremljeni z elektronsko krmilno enoto, ki samodejno krmili sistem in jo izklopi v primeru težav z opremo, vzdržuje nastavljeno temperaturo in ima več stopenj zaščite. Enote so lahko enocevne - namenjene zgolj za ogrevanje stavbe, dvojnega tokokroga - z dodatno funkcijo pretočne tople vode in dvojnega tokokroga s kotlom, kjer je funkcija tople vode v stalnem načinu.

Pozor! Ne poskušajte iskati prodaje atmosferskega gorilnika za tekoče gorivo - ne obstajajo! Postopek gorenja goriva nastane šele potem, ko ga brizga šoba.

Električni kotli

Grelni element

Pojasnilo fotografije:

1. Grelniki se nahajajo na vrhu in na dnu;
2. Tekoči toplotni izmenjevalec;
3. Izolacijski tekoči sloj;
4. Razširitveni rezervoar;
5. Varnostni ventil OB;
6. Senzor tlaka;
7. Hydro skupina (cevi, pipe in ventili);
8. Odzračevalni ventil toplotnega izmenjevalnika: A - vrnitev iz sistema, B - dovajanje sistema

Najpogosteje kotli, ki delajo na grelnih elementih, proizvajajo montažni tip za montažo na steno in je povsem upravičen. Globina naprave običajno ne presega 25-30 cm, da ne omenjam odlične zasnove enot, ki se zelo dobro prilega notranjosti prostora.

Izberete lahko primerno mikroklimo prostora, ki jo nastavite z želeno temperaturo, in to funkcijo zagotavljajo sprožilni termostatski ventili, opremljeni s senzorji, ki nadzirajo temperaturo v prostoru in ogrevalnem krogu.

Cevni električni grelec je izdelan iz jekla, bakra ali titana, v tej cevi pa je spiralo, ki je izdelano iz nichroma, na koncih pa spajkane kontaktne palice. Spiralo v kovinski cevi je stisnjeno s kremenovim peskom, kontaktne palice pa so fiksirane s porcelanskimi čepi, tako da nichrome nima stika z zunanjim okoljem.

Moč kotlov, ki delujejo iz omrežja 220 / 380V, se močno razlikujejo med seboj, vendar se za gospodinjsko uporabo praviloma uporabljajo enofazne enote (220V), kjer je izhod lahko od 2 do 30 kW.

Na primer, na vrhu fotografije vidite nemški model WAILLANT eloBLOCK, ki se uvršča na drugo mesto na trgu po priljubljenosti. Moč takšne naprave je lahko približno 6-28 kW, zato lahko vedno izberete pravi model za dvorec s katero koli površino ogrevanega prostora.

Model WAILLANT eloBLOCK ima maksimalni način ogrevanja vode do 85 ° C, kar je značilno za veliko večino vseh podobnih kotlov, ki delujejo na grelnih elementih. Pri tej spremembi ima ekspanzijski rezervoar 7 litrov, delovni tlak pa se lahko spreminja v razponu od 0,8-3,0 bar, čeprav je priporočeni optimalni obseg 1-2 bar. Takšna naprava tehta samo 34 kg, njegove dimenzije (višina / širina / globina) pa so 740x410x330 mm.

Elektrode

Načelo ogrevanja toplotnega nosilca v elektrodnih kotlih se bistveno razlikuje od vseh drugih metod, bodisi plinskih, dizelskih ali trdih goriv - tukaj je vir segrevanja ogrevalnega kroga tekoča sama. Načelo delovanja je zelo preprosto - v rezervoarju sta dve polarni elektrodi, ki sta v stiku s hladilno tekočino.

Ne glede na to, ali je grelnik 220V ali 380V, ostane frekvenca 50 Hz, zato se polariteta elektrod spremeni 50-krat na sekundo, kar z enako frekvenco povzroči, da se ioni premikajo v nasprotnih smereh. Od te hitrosti pretoka tekočine se tekočina segreje in vstopa v ogrevalni krog v vročem stanju, dobimo nekaj kot pretočni kotel, le da ni izmenjevalnika toplote in gorilnika.

Izkazalo se je, da hladilna tekočina zapre elektrode, in če pride do uhajanja, se tokokrog odpre in sistem se izklopi zaradi odsotnosti kratkega stika v napetem krogu.

Z uporabo te tabele lahko izberete želeno spremembo kotla.

Plin

Konvekcijski (tradicionalni) kotli

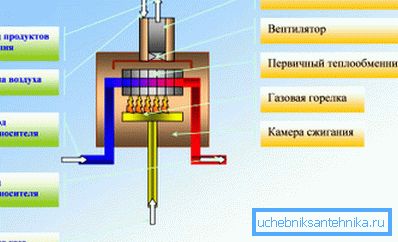

V Ruski federaciji se najpogosteje uporabljajo tradicionalni plinski kotli, ki delujejo po principu konvekcije - plinskega gorilnika, ki se nahaja v ogrevalni komori, segreva toplotni izmenjevalec in v zaprtem krogu daje sistemu vročo vodo.

Shema dela je precej preprosta, hkrati pa se toplota, ki je v komori, ne porabi za ogrevanje, ampak se odvaja v izpušno prezračevalno cev kot odpadni produkt zgorevanja. Rezultat tega je, da njihova učinkovitost ne presega 90%, čeprav je izhodna moč lahko drugačna - od 16 kW do 36 kW in še več, vendar to znatno poveča porabo plina.

Vgrajene so lahko tudi tradicionalne plinske enote ali talne obloge, kot tudi enosmerni tokokrogi, ki se uporabljajo samo za ogrevalni sistem ali dvojno vezje, kjer je drugo vezje zasnovano za dovod tople vode (HWS). Vsi ti obrati so opremljeni z elektronskimi senzorji, ki sestavljajo krmilni ventil, integrirano obtočno črpalko in elektronski vžig.

Toplotni izmenjevalci

• Najpomembnejša pomanjkljivost takšne opreme so njegovi toplotni izmenjevalci, ki so lahko izdelani iz jekla, litega železa in aluminija, pri čemer je šibka točka tukaj strupeni kondenzat, ki nastane kot posledica zgorevanja plina in hlapov. Točka tvorbe kondenzata je pri 55-57 ° C, zato je optimalna temperatura kondenzacijskih kotlov 60-80 ° C.
• Če govorimo o materialih, potem je najbolj verodostojno, zaradi debelih zidov, mogoče imenovati litoželeze, vendar imajo naprave, izdelane iz toplotno odpornega jekla, daljšo življenjsko dobo, čeprav lahko, če sledite pravilom delovanja, pokličete katero koli od njih.

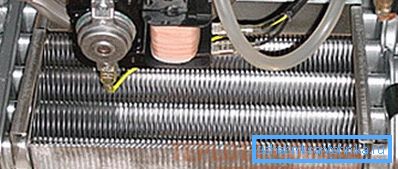

• Toplotni izmenjevalci po dogovoru lahko razdelimo na dve vrsti - to so enosmerni tokokrogi, ki se uporabljajo izključno za ogrevanje in dvojni tok - kjer se doda funkcija vroče vode. Toda vsi dvostopenjski toplotni izmenjevalci so spet drugačni drug od drugega - lahko so biterermični tip (cev v cevi) ali ločeni, kjer sta ogrevanje in topla voda ločena vezja.

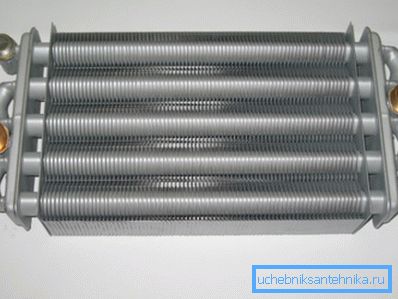

• Na prvi pogled se zdi, da je bithermična različica boljša, saj je veliko bolj kompaktna in lažja, vendar v resnici ne ustreza resničnemu stanju stvari, čeprav se v moči in moči lahko natančno ujemata. Stvar je v tem, da tudi v avtonomnih sistemih redko kdorkoli uporablja destilirano vodo, in katero koli drugo vodo vsebuje soli in lužine in jih ni mogoče očistiti z gospodinjskimi filtri.
• Zaradi segrevanja se na stenah gradi lestvica, ki je v bithermični napravi skoraj nemogoča za čiščenje, čeprav obstaja veliko različnih sredstev za to - kosov lestvice. Če zaostajajo za steno, se še vedno ne raztopijo in tvorijo blokado v tanki cevi. Izkušnje kažejo, da je še vedno bolje kupiti ogrevalne kotle za ogrevanje plina z ločenimi toplotnimi izmenjevalniki, ki jih je mogoče očistiti v primeru nastanka obsega na njih.

Kondenzacijski kotli

Za kondenzacijske kotle s plinom kondenzat ne postane sovražnik, ampak najvarnejši način za povečanje učinkovitosti enote - samo pomislite na to, ta faktor za večino modelov je približno 109-11%! Vse to je mogoče zaradi načela delovanja enote.

V zgorevalni komori je med delovanjem zraka s kislem hlapom, katerega temperatura doseže 150-180 ° C, v tradicionalnih enotah pa se takoj izprazni skozi prezračevalno cev na cesto, tu pa se sekundarna toplota uporablja za segrevanje izmenjevalnika toplote.

Ko temperatura plina doseže kritično točko (55-57 ° C), se pretvori v kislinski kondenzat in pade na dno komore, kjer je skozi poseben kanal, skozi filtre, preusmerjen zunaj opreme.

Zaradi tega načina se kondenzacijski plinski kotli imenujejo tudi nizke temperature, saj je njihov optimalni način 30-55 ° C, čeprav lahko delujejo tudi pri 110 ° C in dobavljajo visokotemperaturni ogrevalni krogotok. Zelo so primerni za uporabo pri talno ogrevanje, kjer je temperatura toplotnega nosilca redko celo do 50 ° C in visoka učinkovitost.

Seveda je cena takšnih kotlov precej višja od tradicionalnih, vendar to razmerje kakovosti zelo hitro plača za začetne stroške enote.

Zaključek

Rad bi vas opozoril, da morate pri nameščanju katerega koli domačega kotla z lastnimi rokami povabiti strokovnjaka z licenco za pregledovanje zagona. V tem primeru se garancijsko obdobje ne izračuna od dneva prodaje, ampak od trenutka, ko se začne enota.
