Ogrevalni kotli za ogrevanje sanitarne vode: pregled

Večina domačih sistemov ogrevanja v Ruski federaciji, v prisotnosti plinovoda v določeni regiji, deluje na plinske kotle različnih vrst. Poleg tega mnogi uporabniki sploh ne sumijo, da je v nekaterih situacijah mogoče raje različna načela delovanja agregatov.

V večini primerov se za hišo uporabljajo tradicionalni konvekcijski sistemi, ne glede na vezje, to so lahko radiatorji ali topli pop, in ti načini proizvajajo ogrevanje prostorov pri različnih temperaturah. Zato si oglejmo, kakšna je razlika med konvekcijskimi in kondenzacijskimi kotli, spoznali njihove prednosti in slabosti, kako se povezati in gledati tudi video posnetek.

Plinski kotli za dom

Pregled konvekcijskih modelov

• PROTHERM PANTERA 25 KTV je ogrevalni sistem stenskega obvoda, za katerega je nameščen turbo tip dimnika. Grelnik je napajan z napetostjo 220 / 230V s frekvenco 50 Hz in ima moč 147W, trenutno 4A, zaščitni nivo IP40.

Istočasno je njegova toplotna moč 26,5 kW z 92-odstotno učinkovitostjo. Kot energetski nosilec je mogoče uporabljati samo zemeljski plin ali propan, le poraba zemeljskega plina pa je 2,8-1,12 m.³/ uro in propan - 2,05-0,82m³/ uro

• Temperaturno območje, ki ga lahko nastavite s termostatom, se giblje od 38 ° C do 80 ° C, optimalni delovni tlak je 0,5-3 bar, ekspanzijski rezervoar je prostornine 7 litrov, toplotni izmenjevalnik iz nerjavečega jekla in gorilnik je izdelan iz nikeljskega kroma. Med delovanjem obstajajo trije možni načini dolgoročne uporabe, to so zimski / poletni / počitniški programi, funkcija proti zmrzovanju, zaščita pred motenjem črpalke / tristranskega ventila in tlačnega senzorja za ogrevalni sistem. Teža 37kg z merami (višina / širina / globina) 7420x410x3110 mm.

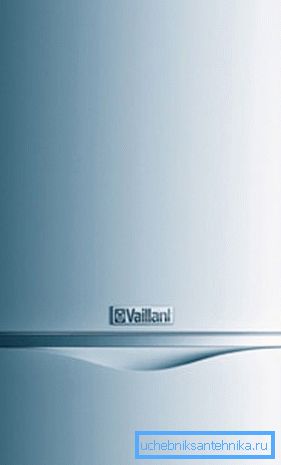

• VAILLANT atmoTEC plus VUW 200-5 je stenski dvostopenjski konvekcijski ogrevalni sistem, za katerega je nameščen turbo tip dimnika. Grelnik je napajan z napetostjo 220 / 230V s frekvenco 50 Hz in ima moč 147W, trenutno 4A, zaščitni nivo IP40. Istočasno je njegova toplotna moč 26,5 kW z 92-odstotno učinkovitostjo. Kot energetski nosilec je mogoče uporabljati samo zemeljski plin ali propan, le poraba zemeljskega plina pa je 2,8-1,12 m.³/ uro in propan - 2,05-0,82m³/ uro
• Temperaturno območje, ki ga lahko nastavite s termostatom, se giblje od 85 ° C do 110 ° C, ko se napaja v linijo od 75 ° C do 85 ° C, optimalni delovni tlak 0,5-3 bar, ekspanzijski rezervoar je prostornine 10 litrov, izmenjevalnik toplote iz nerjavečega jekla , in gorilnik kromonikel.

Med delovanjem obstajajo trije možni načini dolgoročne uporabe, to so zimski / poletni / počitniški programi, funkcija proti zmrzovanju, zaščita pred motenjem črpalke / tristranskega ventila in tlačnega senzorja za ogrevalni sistem. Teža 31kg z merami (višina / širina / globina) 800x440x3380 mm.

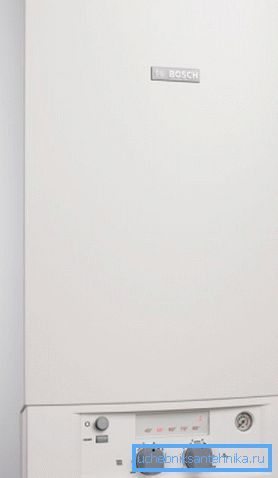

• BOSCH ZWA 24-2 K je ogrevalni sistem stenskega obvoda, za katerega je nameščen turbo tip dimnika. Grelnik je napajan z napetostjo 220 / 230V s frekvenco 50 Hz in ima moč 240W, tok 4A, zaščitni nivo IP40. Kot energetski nosilec je mogoče uporabiti le zemeljski plin ali propan.
• Temperaturno območje, ki ga lahko nastavite s termostatom, se giblje od 85 ° C do 110 ° C, ko se napaja v linijo od 75 ° C do 85 ° C, optimalni delovni tlak je 0,5-3 bar, ekspanzijski rezervoar je prostornine 8 litrov in izmenjevalnik toplote iz nerjavečega jekla , in gorilnik kromonikel. Med delovanjem obstajajo trije možni načini dolgoročne uporabe, to so zimski / poletni / počitniški programi, funkcija proti zmrzovanju, zaščita pred motenjem črpalke / tristranskega ventila in tlačnega senzorja za ogrevalni sistem. Teža 33kg z merami (višina / širina / globina) 7150x400x3550 mm.

Pregled kondenzacijskih modelov

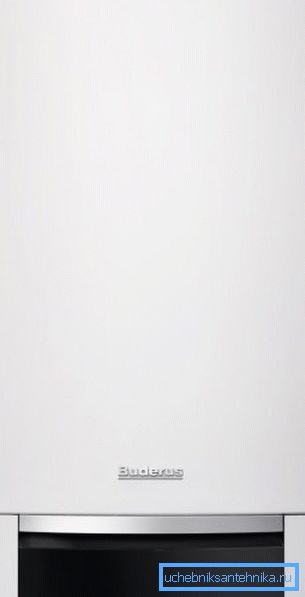

• Buderus Logamax plus GB012-24K (Nemčija), kot je prikazano na zgornji sliki, je stenski dvostopenjski kondenzacijski ogrevalni sistem, ki se pogosto uporablja za območja od 100 do 220 m². Kotlovnica deluje na spremenljivem omrežju 220-230V s frekvenco 50 Hz in porabi le 120W moči in hkrati lahko deluje v načinu ogrevanja 90 ° C (maksimalno). Raztezna posoda tega modela ima 8 litrov, dva rebrasta toplotna izmenjevalca sta izdelana iz aluminija z nazivno močjo 26,5W.
• S pomočjo rekuperativnega toplotnega izmenjevalca se toplotna energija dimnih plinov kondenzira in posledično je učinkovitost kotla 102,5%, med obratovanjem pa ne povzroča šuma. Poraba goriva je 2,7 m³/ uro, izpušni plini se izpuščajo v turbo način, je cirkulacijska črpalka, zaslon, daljinski upravljalnik, elektronski vžig in zaščita pred zmrzaljo. Parametri (višina / širina / globina) so 720x440x355 mm s težo 37 kg in garancijsko dobo 24 mesecev.

• Buderus Logano plus GB312-280 s samodejnim zgorevanjem kotla SAFe (Nemčija) je dvostopenjski kondenzacijski ogrevalni sistem, ki se uporablja na površinah od 140 do 280 m². Kotel deluje na spremenljivo omrežje 220-230V s frekvenco 50 Hz in porabi samo 330 W moči in hkrati lahko deluje v načinu ogrevanja 56-78 ° C (optimalno). Raztezna posoda tega modela ima 8 litrov, dva rebrasta toplotna izmenjevalca sta izdelana iz aluminija z nazivno močjo 27,1W.
• S pomočjo rekuperacijskega toplotnega izmenjevalca se toplotna energija dimnih plinov kondenzira in posledično je učinkovitost kotla 108,0%, med delovanjem pa ne povzroča šuma. Vhodni plinski tlak je 20 mbar, izpušni plini se izpuščajo v turbo način, je cirkulacijska črpalka, zaslon, daljinski upravljalnik, elektronski vžig in zaščita pred zamrznitvijo. Parametri (višina / širina / globina) so 1517 x 1410 x 717 mm s težo 330 kg in garancijsko obdobje 24 mesecev.

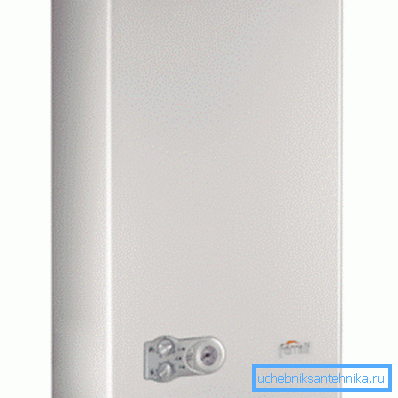

• Ferroli DIVAprojekt C24 (Italija) je stenski dvostopenjski kondenzacijski ogrevalni sistem, ki se pogosto uporablja za površine od 100 do 220 m². Kotlovnica deluje na spremenljivem omrežju 220-230V s frekvenco 50 Hz in porabi le 120W moči in hkrati lahko deluje v načinu ogrevanja 90 ° C (maksimalno). Raztezna posoda tega modela ima 8 litrov, rekonstruiran toplotni izmenjevalnik je izdelan iz bakra z nazivno močjo 23,5 W.
• S pomočjo rekuperacijskega toplotnega izmenjevalca se toplotna energija dimnih plinov kondenzira in posledično je učinkovitost kotla 91% in med obratovanjem ne povzroča šuma. Poraba goriva je 88 m? / Uro (0,65 kg / h - za utekočinjeni plin G31) izpušni plini se izpuščajo v turboprojektu, je cirkulacijska črpalka, zaslon, daljinski upravljalnik, elektronski vžig in zaščita pred zamrznitvijo. Parametri (višina / širina / globina) so 700x400x330 mm z maso 27 kg in garancijsko obdobje 24 mesecev.

Opomba Kondenzacijski plinski kotli za ogrevanje se razlikujejo po principu delovanja, ki bo opisan v nadaljevanju. Toda za potrošnika je končni rezultat pomemben, zato lahko rečemo, da modeli tipa kondenzacije imenujemo tudi nizkotemperaturni modeli.

To pomeni, da se njihovi toplotni izmenjevalniki počutijo odlične pri stalni temperaturi pod 60? C, kar je zelo nezaželeno zaradi kondenzacije. Poleg tega je konvekcijska enota kljub dejstvu, da je nabavna cena višja, v končni meri bolj ekonomična kot konvekcija.

Načelo delovanja plinskih konvekcijskih kotlov

Naravni ali utekočinjen plin teče skozi cevovod do plinskega gorilnika, ki se nahaja v komori za gorivo kotla, pod toplotnim izmenjevalcem. Njegova lokacija omogoča ogenj z največjo učinkovitostjo za ogrevanje toplotnega izmenjevalnika, v katerem se tekoča voda segreva (glej tudi članek Plinsko ogrevanje v leseni hiši: namestitev in obratovanje).

Termični senzor na izhodu zajema nastavljeno temperaturo in pri optimalni vrednosti avtomatski rele izklopi dovod goriva in gorilnik izgine. Ko temperatura vode pade za 1-2 ° C, ponovno avtomatsko delovanje in električni vžig aktivira gorilnik - grelni proces vstopi v aktivno fazo, taki periodični cikli pa trajajo, dokler se kotel ne izklopi.

Pri nakupu enote morate vedeti, da se konvekcijski (tradicionalni) gospodinjski plinski ogrevalni plini bojijo kondenzacije, kar negativno vpliva na življenjsko dobo toplotnega izmenjevalca in dimnika, saj ni le vodna para, temveč njegova mešanica s kislinami, ki nastanejo pri zgorevanju propana.

Najnevarnejši temperaturni prag, ki je lahko v izmenjevalniku toplote? To je med 55 ° C in 57 ° C. To kaže, da bi morala biti optimalna temperatura za tradicionalne enote 60-80 ° C, hkrati pa bi morala biti razlika v dovodni in povratni cevi nepomembna.

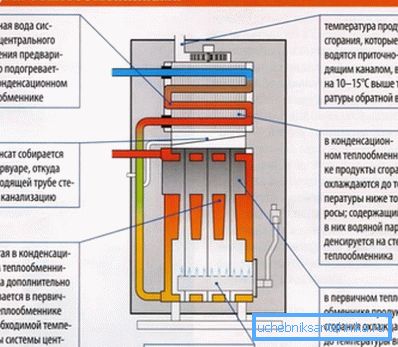

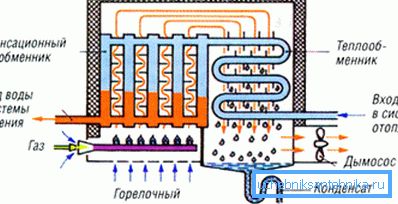

Načelo delovanja plinskih kondenzacijskih kotlov

Kondenzacijski ogrevalni kotli na domačem plinu so najučinkovitejši - pri gorenju plina se toplotna energija prenese v hladilno sredstvo. Toda proizvaja tudi hlapi s kislino, ki v tem primeru ni prikazana na cesti, kot v običajnem, tradicionalnem kotlu.

Tukaj v posebni komori pride do sekundarnega odstranjevanja toplote, to je na razpolago produktov zgorevanja, ki lahko imajo temperature do 150 ° C, ohladijo se pod rosišče (kondenzacija) - 55 ° C - torej ime kotlov. Toda ta toplota, ki je bila sproščena v procesu kondenzacije, se porabi za segrevanje toplotnega nosilca.

Povprečni izračun učinkovitosti kondenzacijskih kotlov

Opomba Podoben izračun, kot v zgornji tabeli, bo za tradicionalne kotle znašal samo 92%, kar je za 15% nižje, zato je mogoče sklepati, da bodo prihranki pri kondenzacijskih enotah med obratovanjem znašali enako 15%.

Takšne enote so najučinkovitejše pri nizkih temperaturah (30-50 ° C), kar je najbolj primerno za sistem talnega ogrevanja, in pri obratovanju v načinu 60-80 ° C se učinkovitost zmanjša na 94-95% - to je posledica znatnega znižanja kondenzacija hlapov, ki zagotavljajo sekundarno segrevanje hladila.

Poleg tega dvokrožni sistem ogrevanja in oskrbe s toplo vodo za konvencionalno zgradbo s kondenzacijsko metodo segrevanja hladilne tekočine dramatično zmanjša emisijo ogljikovega monoksida in dušikovih oksidov v ozračje (do 70%).

Kot razumete, priložnost, da prihranite in hkrati pustite čist zrak, je takoj povzročila ostro povpraševanje trgovskih Evropejcev - v nekaterih državah število vključenih kondenzacijskih kotlov doseže 99%. Toda Britanci in Belgijci so šli še dlje - v teh državah zakon na splošno prepoveduje uporabo konvekcijskih kotlov - samo kondenzira.

Ampak tukaj je koristno, da ne samo varčevanje z denarjem in omejevanje škodljivih emisij v ozračje - takšni kotli prosto zdržijo padce tlaka od 5 mbar do 10 mbar, izguba moči pa lahko celo do 10%, kar pa ne vpliva na življenjsko dobo gorilnikov.

Toplotni izmenjevalci

Opomba Zdaj se za proizvodnjo toplotnih izmenjevalcev uporablja predvsem jeklo, lito železo in baker, čeprav se aluminij pogosto uporablja za kondenzacijo kotlov. Iz pravilne izbire modela z določenim toplotnim izmenjevalnikom je odvisna življenjska doba kotla in njegova cena.

Večja je verjetnost, da vam bo trgovina ponudila plinski ogrevalni kotel z jeklenim toplotnim izmenjevalnikom, saj se tak material lahko imenuje najcenejša, najtrajnejša in enostavno obdelana. Glavna prednost jekla v takšnih primerih je najnižja cena enote in duktilnost materiala.

Ampak kljub temu, s periodičnim ogrevanjem in hlajenjem, jeklo pokrivajo razpoke zaradi ti toplotne napetosti. Toda slabosti jeklenih toplotnih izmenjevalnikov so lahko posledica njihove občutljivosti na korozijo, kar je še posebej nevarno pri nastajanju kondenzacije. Poleg velikega volumna in mase - večja je količina in masa, več plina bo porabljeno za ogrevanje.

Litoželez se praktično ne boji korozije, čeprav navodilo še vedno ne priporoča uporabo enote v takem načinu, da nastane kondenzacija (55 ° -57 ° C). Toda med delovanjem kotla so takšni toplotni izmenjevalci precej zahtevni - morda se pojavijo zasloni soli v gorilnem delu (umazana voda), kar povzroča razpoke.

Poleg tega se zaradi temperaturne razlike na vstopu in izstopu lahko pojavi nizkotemperaturna korozija, kar tudi grozi s krekingom (štiristopenjski mešalni ventil na povratni cevi služi kot odrešenje).

Najbolj učinkovito lahko imenujemo toplotni izmenjevalec iz bakra, čeprav mnogi menijo, da je nezanesljiv. Zmožnost bakra, da hitro prenese temperaturo, skoraj popolnoma odpravlja korozijo z nizko temperaturo in kotli lahko delujejo v načinu 30 °, včasih celo nižji. Najmanjša količina toplote skupaj z dobro toplotno prevodnostjo ima najmanjša poraba goriva kot bakreni toplotni izmenjevalci.

Zaključek

Za zaključek je treba reči, da ne bi smeli namestiti plinskih kotlov z lastnimi rokami, tudi če razumete njihovo napravo.

Iz vsaj dveh razlogov:

• Prvič, samovoljna namestitev in priključitev na plinsko cev takšne enote je prepovedana z zakonom in je obremenjena z nevarnostjo (obstaja veliko primerov tega).
• Drugič, bo mojster z licenco označil garancijski rok za vas, kar samodejno pomeni garancijsko storitev od datuma namestitve enote, ne pa od dneva prodaje.
